Casque en aluminium moulé et capteur de pression différentielle LCD pour gaz et liquide

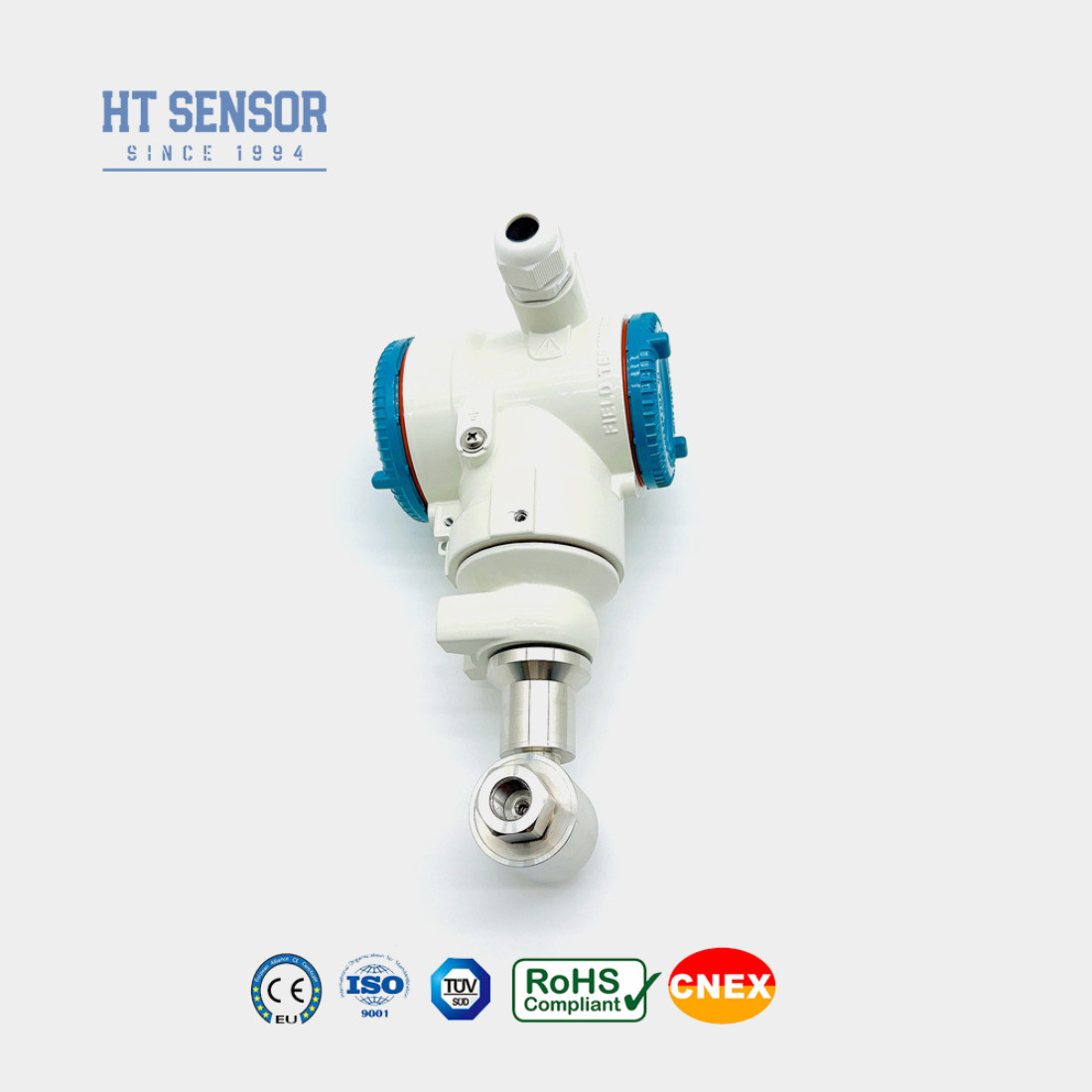

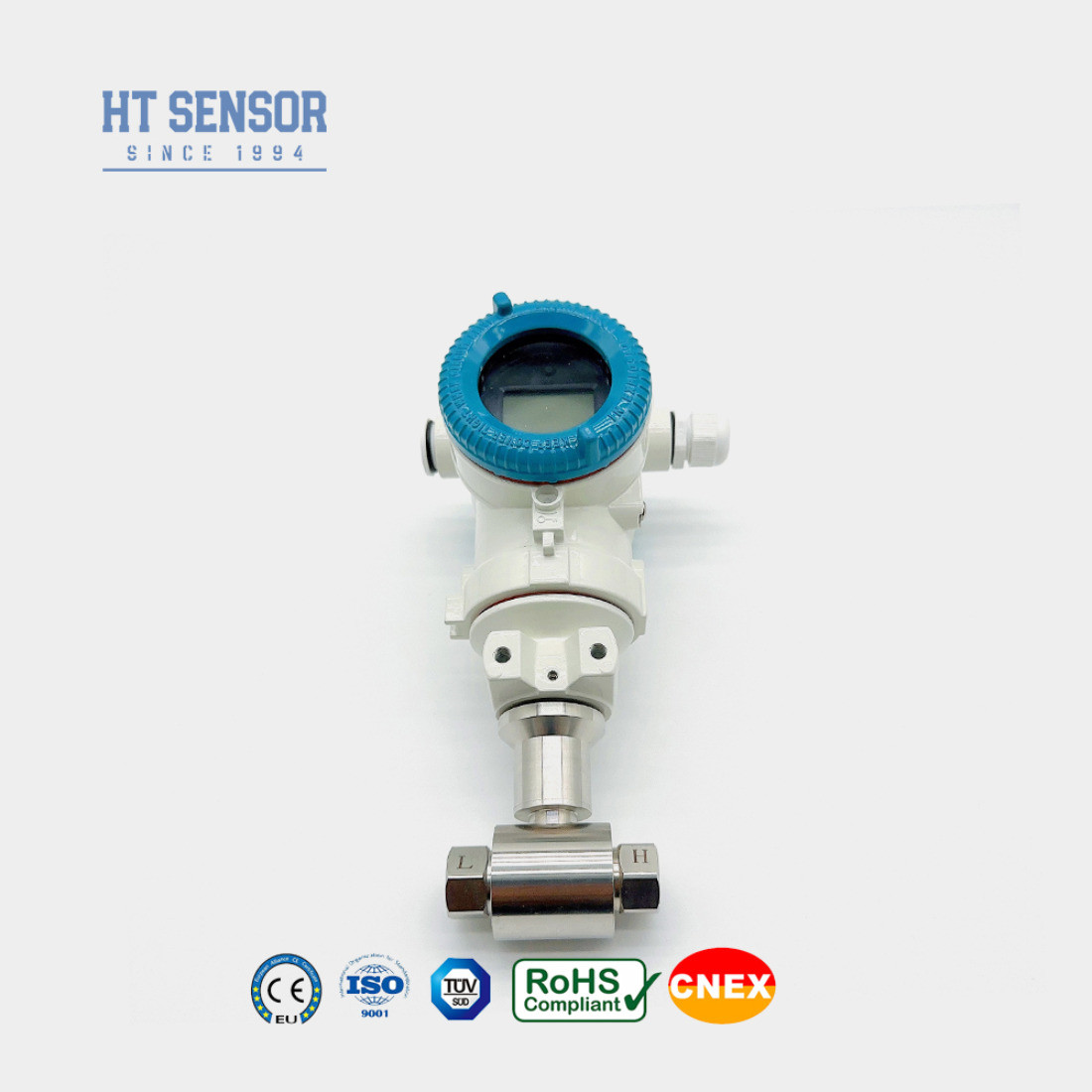

Transmetteur de pression différentielle BP93420DIII
Introduction d'un émetteur de pression différentielle:
L'émetteur de pression différentielle BP93420DIII utilise un capteur de silicium piézorésistif.le pont Wheatstone sur la puce de capteur produit un signal de sortie qui montre une excellente linéarité avec la pression différentielleIl permet de mesurer avec précision la pression différentielle. L'émetteur est idéal pour effectuer des mesures de pression différentielle dans diverses applications gazières et liquides.particulièrement dans les industries comme le pétrole, produit chimique pour les installations de pipelines.
Caractéristiques du produit:
1.Conception de la structure en acier inoxydable, ce qui la rend compacte et facile à installer
2Il est soumis à une compensation de température stricte et à un dépistage du vieillissement.
3Le capteur de pression au silicium diffusé est un instrument de contrôle et de mesure industriel courant, largement utilisé dans les domaines du gaz, du liquide et d'autres mesures de pression.Il est essentiellement composé d'un élément de capteur de pression contenant une gaufre de silicium diffusée, et le signal de pression est converti par l'effet piézorésistif montré par la gaufre de silicium diffusée
Applications:
1. Convient à la mesure de la pression différentielle de divers gaz ou liquides dans des conditions
les gazoducs des industries telles que le pétrole, les produits chimiques, l'énergie et l'hydrologie.
2Appliqué dans les procédés industriels tels que le pétrole, les produits chimiques,
métallurgie, production d'électricité et hydrologie
3Mesure de la pression pour les conduites et les chambres de four
Paramètres de performance:
| Plage de mesure |
Pour les appareils à combustion électrique |
| Type de pression |
La pression différentielle |
| Surcharge à un seul côté |
≤ 3 fois la plage nominale |
| Pression statique |
La valeur minimale est comprise entre 5 fois la plage nominale ou 7 MPa. |
| Précision @ 25°C |
±0,25% (typique) ±0,5% (maximum) |
| Répétabilité |
Le système de détection doit être équipé d'un dispositif de détection de la pollution atmosphérique. |
| Hystérésis |
Le système de détection doit être équipé d'un dispositif de détection de la pollution atmosphérique. |
| Stabilité à long terme |
Le système d'aération doit être équipé d'un système d'aération de la température de l'air. |
| Dérive à température zéro |
Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage de qualité supérieure. |
| Déplacement de température |
Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage de qualité supérieure. |
| Température de compensation |
La température de l'air doit être comprise entre 0°C et 70°C. |
| Température de fonctionnement |
-30°C à 80°C |
| Température de stockage |
-40°C à 100°C |
| Vibration |
10g,55Hz 2kHz |
| Matériel de logement |
304 en acier inoxydable, en aluminium moulé |
| Matériau du diaphragme |
316L en acier inoxydable |
| Résistance à l'isolation |
100 MΩ 100 VDC |
| Classification à l'épreuve des explosions |
Sécurité intrinsèque et résistance aux explosions |
| Classement de protection |
Pour la protection contre la corrosion |
| Le poids |
~1,4 kg |
| Signal de sortie |
Voltage d'alimentation |
Type de sortie |
| 4 ′ 20 mA |
15 ̊30 VDC |
Deux/trois/quatre fils |
| 4 ¢ 20 mA avec Hart |
Deux fils |
| Protocole de communication RS485 |
Quatre fils |
Conseils pour commander:
1, la compensation de température, le détecteur de pression en silicium diffus est semi-conducteur, le semi-conducteur a de fortes caractéristiques de température, aucune compensation de température,l'erreur de mesure peut être relativement importante.
2, le diaphragme de détection de détecteur de pression en silicium diffus n'a que quelques dizaines de mètres d'épaisseur, ne le touchez pas.
3, la tension d'alimentation doit être stable, le capteur est en fait un pont, la fluctuation de la tension d'alimentation provoquera des changements de sortie du pont, affectant la précision de mesure.
4, à utiliser dans la tension nominale, la surtension entraînera des dommages au capteur.
5, l'extrémité de sortie ne court-circuite pas.
Guide des commandes
| BP93420 |
Transmetteur de pression |
| |
Le code |
Construction du schéma |
| DIII |
Transmetteur de pression différentielle |
| |
Plage de mesure |
Pour les appareils à combustion électrique |
| |
Le code |
Énergie |
| D1 |
24 VDC |
| D2 |
5 VDC |
| D3 |
Autres |
| |
Le code |
Signal de sortie |
| S1 |
4 ¢ 20 mADC |
S2 |
4 ¢ 20mADC avec Hart |
| S3 |
Résistance à la compression |
| |
Le code |
Connexion sous pression |
| J1 |
M20 × 1,5 mâle |
| J2 |
G1/2 mâle |
| J3 |
G1/4 mâle |
| J4 |
1/2 NPT mâle |
| J5 |
Autres |
| |
|
Le code |
Type de pression |
| D |
La pression différentielle |
