Émetteur de pression différentiel au silicium diffusé Émetteur de pression piézorésistif
Product Details
| Modèle N°.: | BP93420DII | Personnalisé: | Personnalisé |
|---|---|---|---|
| Estimation de protection: | Pour la protection contre la corrosion | Le poids: | ~ 0,45 kg |
| Détection de la pression: | Détecteur NOVA | Paquet de transport: | Emballage standard à l'exportation avec carton |
| Origine: | Baoji, Chine | Code du SH: | 9026201090 |
| Le type: | Transmetteur differentiel de pression | Mesure du milieu: | gaz ou liquide |
| Plage de pression: | Pour les appareils à combustion interne | ||
| Mettre en évidence |
Transmetteur de pression différentielle au silicium diffusé,Transmetteur de pression différentielle piézorésistive,Transmetteur de pression piézoresistif au silicium diffusé |
||
Product Description

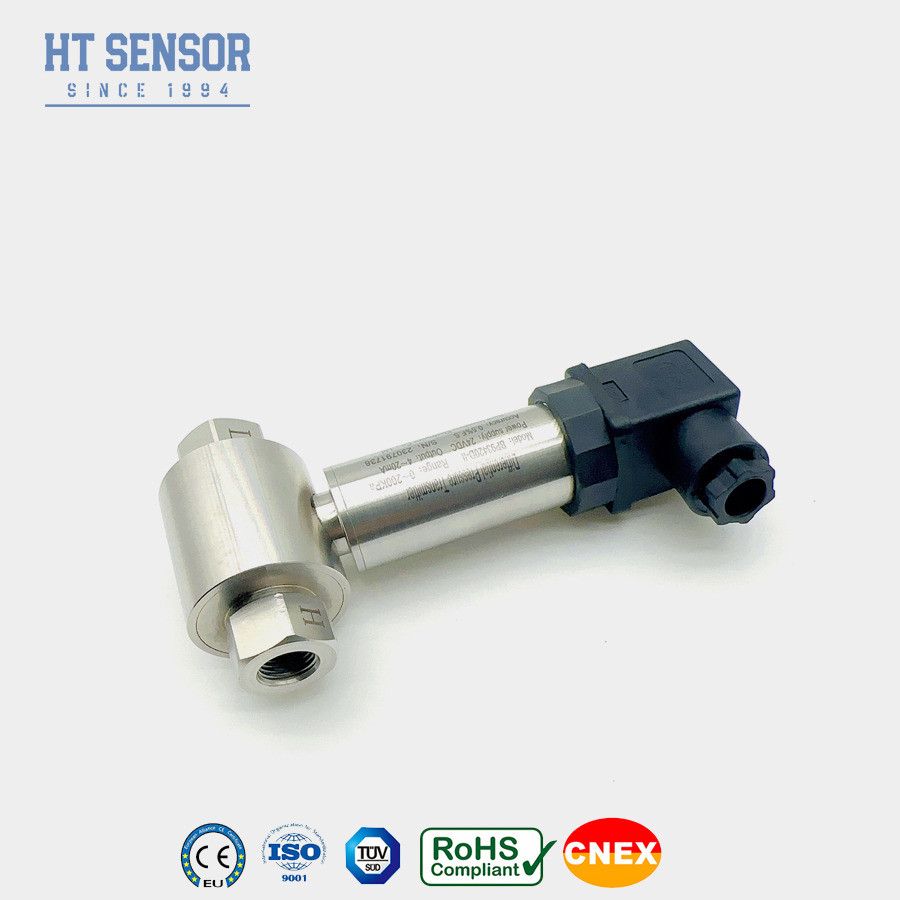

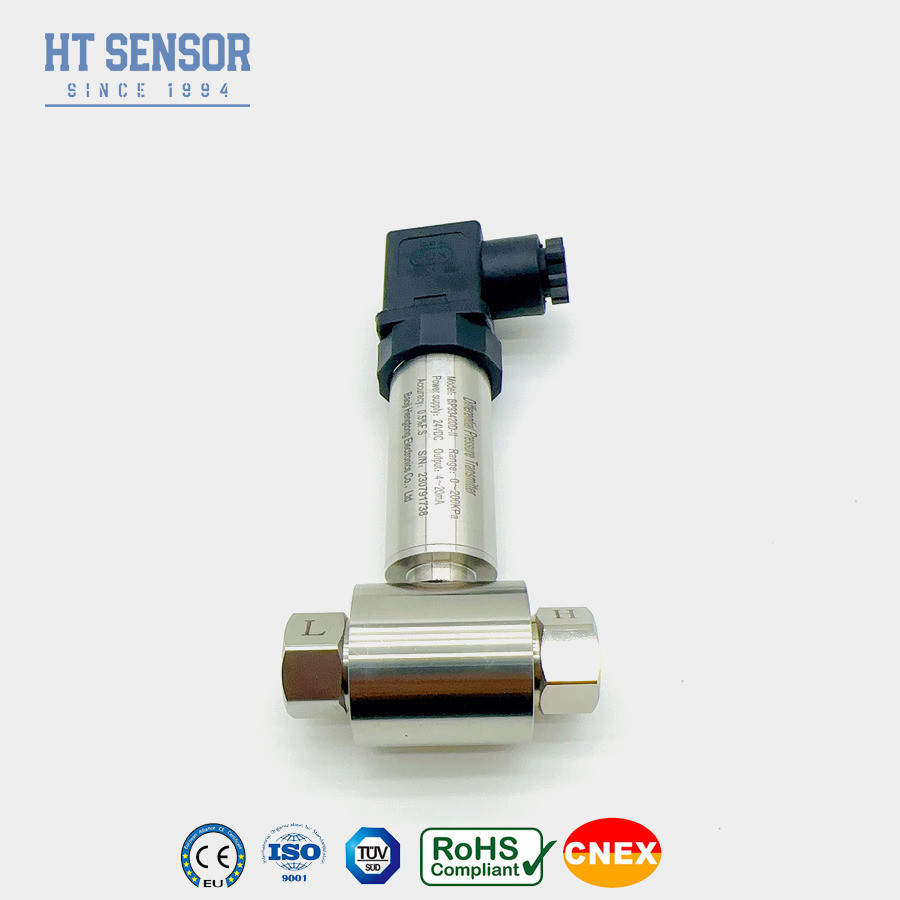

Transmetteur de pression différentielle au silicium diffusé piézorésistif
BP93420DII. Les produitsDdifférentielPrésurgenceTémetteur de rançon
Introduction de l'émetteur de pression différentielle
L'émetteur de pression différentielle BP93420DII utilise un capteur de silicium diffusé piézorésistif.l'huile de silicone scellée interne est transférée sur la puce sensibleLorsque la pression différentielle du milieu mesuré agit sur les diaphragmes ondulés aux deux extrémités du capteur,le signal de sortie du pont Wheatstone sur la puce de capteur présente une bonne relation linéaire avec la pression différentielle, permettant une mesure précise de la pression différentielle. Avec sa haute sensibilité de sortie, bonne réponse dynamique, haute précision de mesure, bonne stabilité, facile à miniaturiser,mais facile à affecter par la température, pour plus de 1kpa peut être mesurée est le premier choix pour les capteurs de milieu de gamme.
Les émetteurs de pression différentielle sont conçus pour mesurer la pression différentielle de nombreux gaz ou liquides tels que l'eau ou l'huile.d'une hauteur supérieure ou égale à 50 mm, la plus petite plage de mesure de la pression différentielle standard est déjà comprise entre 0 et 0, + 50 mbar.
Caractéristiques du produitde l'émetteur de pression différentielle:
1L'émetteur est doté d'une structure en acier inoxydable, ce qui le rend compact et facile à installer.
2Il subit une compensation de température stricte et un dépistage du vieillissement, assurant des performances stables et fiables
3L'interface électrique peut être sélectionnée comme option de branchement ou de câblage direct.
Applicationsde l'émetteur de pression différentielle:
1. Convient pour mesurer la pression différentielle de divers gaz ou liquides dansIl s'agit d'un projet qui a pour objectif d'améliorer la qualité des services fournis par les entreprises.
hydrologie.
2Appliqué dans les procédés industriels tels que le pétrole, les produits chimiques,métallurgie, production d'électricité et hydrologie
3.Mesure de la pression pour les conduites et les chambres de four
| Paramètres de performance | |
| Plage de mesure | Pour les appareils à combustion électrique |
| Type de pression | La pression différentielle |
| Surcharge à un seul côté | ≤ 3 fois la plage nominale |
| Pression statique | La valeur minimale est comprise entre 5 fois la plage nominale ou 7 MPa. |
| Précision @ 25oC | ±0,25% (typique) ±0,5% (maximum) |
| Répétabilité | Le système de détection doit être équipé d'un dispositif de détection de la pollution atmosphérique. |
| Hystérésis | Le système de détection doit être équipé d'un dispositif de détection de la pollution atmosphérique. |
| Stabilité à long terme | Le système d'aérodrome doit être équipé d'un système d'aérodromes de type "A" et d'un système d'aérodromes de type "B". |
| Dérive à température zéro | Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage de qualité supérieure. |
| Déplacement de température | Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage de qualité supérieure. |
| Température de compensation | La température de l'air doit être comprise entre 0 °C et 50 °C (de 0 à 10 KPa à 0 à 20 KPa). , 0 à 70 ° C, 10 à 70 ° C |
| Température de fonctionnement | -30°C à 80°C |
| Température de stockage | -40 °C à 100 °C |
| Vibration | 10 g,55 Hz ~ 2 kHz |
| Matériel de logement | 304,316L |
| Matériau du diaphragme | autres |
| Résistance à l'isolation | 100 MΩ 100 VDC |
| Classification à l'épreuve des explosions | Sécurité intrinsèque et résistance aux explosions |
| Classement de protection | Pour la protection contre la corrosion |
| Le poids | ~ 0,45 kg |
| Signal de sortie | Voltage d'alimentation | Type de sortie |
| 4 à 20 mA | 12 à 30 VDC | Fil 2/3/4 |
| 0 à 10/20 mA | 3 fil de fer |
|
| 0/1 à 5 V | ||
| 0.5 à 4,5 V | 5 VDC |
| Conseils pour commander |
2Pour assurer un fonctionnement fiable, il est recommandé d'installer un collecteur à trois vannes entre le point de mesure et l'émetteur.pour assurer une pression lente et uniforme sur les chambres à pression positive et négative de l'émetteur.
3Lors de l'installation, il est conseillé de positionner les interfaces de pression aux deux extrémités horizontalement afin de minimiser l'impact du lieu d'installation sur le produit.
4Pour des besoins particuliers tels que des vibrations fortes, une force d'impact instantané, des interférences électromagnétiques fortes ou des interférences de radiofréquence,S'il vous plaît informer notre société et spécifier ces exigences dans l'ordre
| Les ordres Le guide | ||||||||
| BP93420XX | Transmetteur de pression | |||||||
| Le code | Construction du schéma | |||||||
| DII | Transmetteur de pression différentielle | |||||||
| Plage de mesure | Pour les appareils à combustion électrique | |||||||
| Le code | Énergie | |||||||
| D1 | 24 VDC | |||||||
| D2 | 5 VDC | |||||||
| D3 | Autres | |||||||
| Le code | Signal de sortie | |||||||
| S1 | 4 à 20 mADC | S5 | 0 à 20 mADC | |||||
| S2 | 1 à 5 VDC | S6 | 0 à 10 VDC | |||||
| S3 | 0 à 5VDC | S7 | 0Pour les conducteurs de véhicules à moteur | |||||
| S4 | 0 à 10 mADC | |||||||
| Le code | Connexion sous pression | |||||||
| J1 | M20 × 1,5 mâle | |||||||
| J2 | G1/2 mâle | |||||||
| J3 | G1/4 mâle | |||||||
| J4 | 1/2 NPT mâle | |||||||
| J5 | Autres | |||||||
| Le code | Connexion électrique | |||||||
| B1 | Je suis Hirschmann. | |||||||
| B2 | PG7 prise de courant | |||||||
| B3 | Sortie du câble scellé | |||||||
| B4 | Autres | |||||||
| Le code | Type de pression | |||||||
| D | La pression différentielle | |||||||
