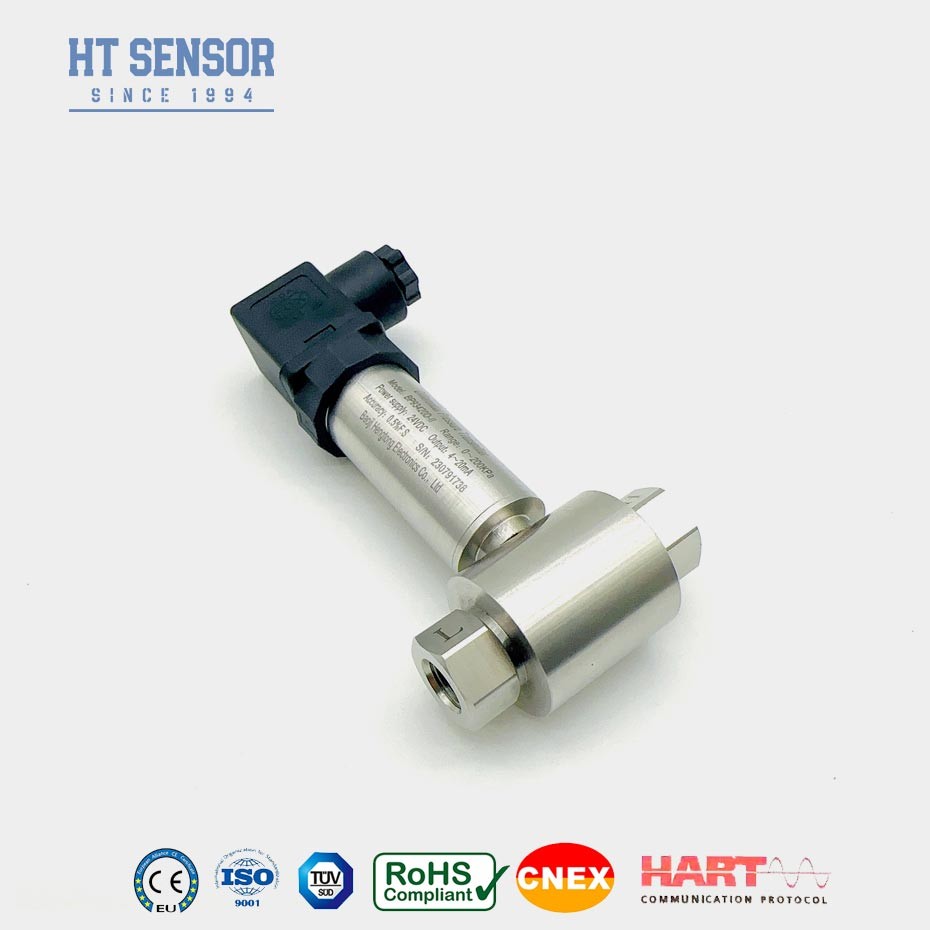

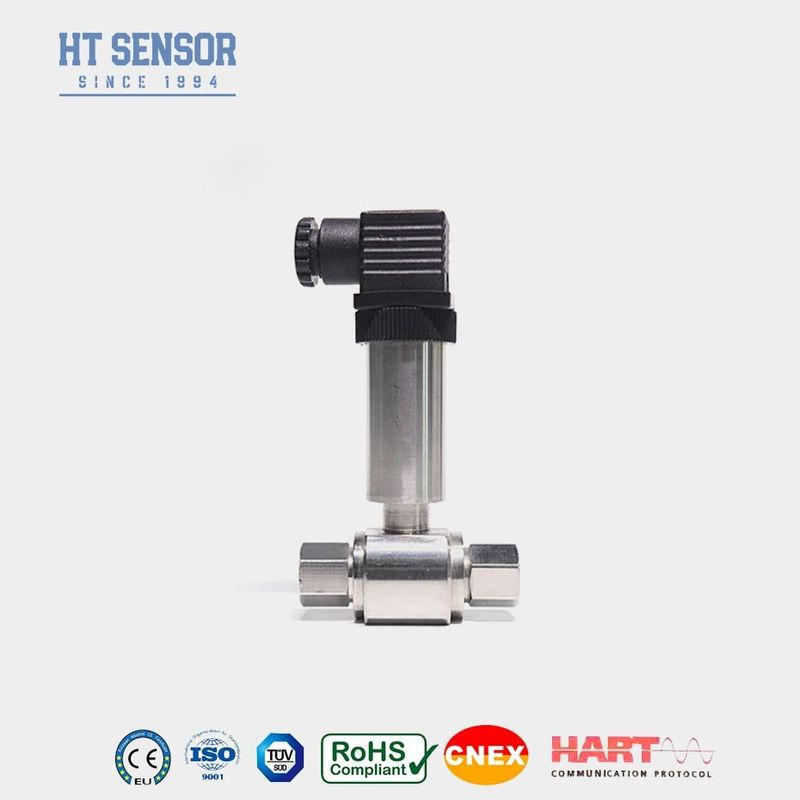

RS485 Différentiel de pression d'eau Transmetteur de tuyau Différentiel de pression de capteur
Product Details
| Modèle N°.: | BP93420DII | Classement de protection: | Pour la protection contre la corrosion |
|---|---|---|---|
| Grade de précision: | ≤ 0,5% F.S. | Plage de pression: | Pour les appareils à combustion interne |
| Le poids: | ~ 0,45 kg | Matériel de logement: | 304 S.S. |
| Marque déposée: | Capteur HT | Origine: | Baoji, Chine |
| Code du SH: | 9026201090 | Capacité d'approvisionnement: | 1000PCS/Year |
| Le type: | Transmetteur differentiel de pression | ||
| Mettre en évidence |
Transmetteur de pression d'eau différentiel Rs485,Pipe de transmission de pression d'eau différentielle,Rs485 Capteur de pression différentielle de tuyau |
||
Product Description
RS485 Différentiel de pression d'eau Transmetteur de tuyau Différentiel de pression de capteur
BP93420DII. Les produitsDdifférentielPrésurgenceTémetteur de rançon
Introduction de l'émetteur de pression différentielle
L'émetteur de pression différentielle BP93420DII utilise un capteur de silicium diffusé piézorésistif.Lorsque la pression différentielle du milieu de mesure agit sur les diaphragmes ondulés aux deux extrémités du capteur, le signal de sortie du pont Wheatstone sur la puce de capteur présente une bonne relation linéaire avec la pression différentielle, permettant une mesure précise de la pression différentielle.Il convient à diverses mesures de la pression différentielle des gaz et des liquides dans des industries telles que le pétrole, chimique, électrique et hydrologique pour les applications de pipelines.
Caractéristiques du produitd'un émetteur de pression différentielle:
1L'émetteur est doté d'une structure en acier inoxydable, ce qui le rend compact et facile à installer.
2Il subit une compensation de température stricte et un dépistage du vieillissement, assurant des performances stables et fiables
3L'interface électrique peut être sélectionnée comme option de branchement ou de câblage direct.
Applicationsd'un émetteur de pression différentielle:
1. Convient pour mesurer la pression différentielle de divers gaz ou liquides dans les pipelines des industries telles que le pétrole, chimique, électricité et
hydrologie.
2- Mesure de la pression dans les conduites et les chambres de four
| Paramètres de performance: | |
| Plage de mesure | Pour les appareils à combustion électrique |
| Type de pression | La pression différentielle |
| Surcharge à un seul côté | ≤ 3 fois la plage nominale |
| Pression statique | La valeur minimale est comprise entre 5 fois la plage nominale ou 7 MPa. |
| Précision @ 25oC | ±0,25% (typique) ±0,5% (maximum) |
| Répétabilité | Le système de détection doit être équipé d'un dispositif de détection de la pollution atmosphérique. |
| Hystérésis | Le système de détection doit être équipé d'un dispositif de détection de la pollution atmosphérique. |
| Stabilité à long terme | Le système d'aérodrome doit être équipé d'un système d'aérodromes de type "A" et d'un système d'aérodromes de type "B". |
| Dérive à température zéro | Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage de qualité supérieure. |
| Déplacement de température | Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage de qualité supérieure. |
| Température de compensation | La température de l'air doit être comprise entre 0 °C et 50 °C (de 0 à 10 KPa à 0 à 20 KPa). , 0 à 70 ° C, 10 à 70 ° C |
| Température de fonctionnement | -30°C à 80°C |
| Température de stockage | -40 °C à 100 °C |
| Vibration | 10 g,55 Hz ~ 2 kHz |
| Matériel de logement | 304,316L |
| Matériau du diaphragme | autres |
| Résistance à l'isolation | 100 MΩ 100 VDC |
| Classification à l'épreuve des explosions | Sécurité intrinsèque et résistance aux explosions |
| Classement de protection | Pour la protection contre la corrosion |
| Le poids | ~ 0,45 kg |
| Signal de sortie | Voltage d'alimentation | Type de sortie |
| 4 à 20 mA | 12 à 30 VDC | Fil 2/3/4 |
| 0 à 10/20 mA | 3 fil de fer |
|
| 0/1 à 5 V | ||
| 0.5 à 4,5 V | 5 VDC |
| Conseils pour commander: |
2Pour assurer un fonctionnement fiable, il est recommandé d'installer un collecteur à trois vannes entre le point de mesure et l'émetteur.pour assurer une pression lente et uniforme sur les chambres à pression positive et négative de l'émetteur.
3Lors de l'installation, il est conseillé de positionner les interfaces de pression aux deux extrémités horizontalement afin de minimiser l'impact du lieu d'installation sur le produit.
4Pour des besoins particuliers tels que des vibrations fortes, une force d'impact instantané, des interférences électromagnétiques fortes ou des interférences de radiofréquence,S'il vous plaît informer notre société et spécifier ces exigences dans l'ordre
| Les ordres Le guide | ||||||||
| BP93420XX | Transmetteur de pression | |||||||
| Le code | Construction du schéma | |||||||
| DII | Transmetteur de pression différentielle | |||||||
| Plage de mesure | Pour les appareils à combustion électrique | |||||||
| Le code | Énergie | |||||||
| D1 | 24 VDC | |||||||
| D2 | 5 VDC | |||||||
| D3 | Autres | |||||||
| Le code | Signal de sortie | |||||||
| S1 | 4 à 20 mADC | S5 | 0 à 20 mADC | |||||
| S2 | 1 à 5 VDC | S6 | 0 à 10 VDC | |||||
| S3 | 0 à 5VDC | S7 | 0Pour les conducteurs de véhicules à moteur | |||||
| S4 | 0 à 10 mADC | |||||||

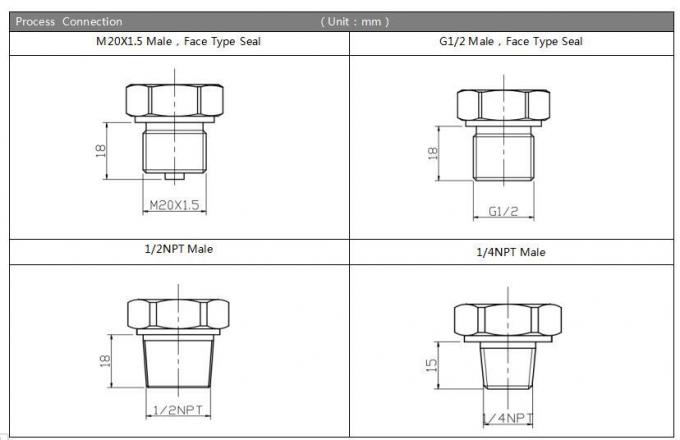

| Le code | Connexion sous pression | |||||||
| J1 | M20 × 1,5 mâle | |||||||
| J2 | G1/2 mâle | |||||||
| J3 | G1/4 mâle | |||||||
| J4 | 1/2 NPT mâle | |||||||
| J5 | Autres | |||||||

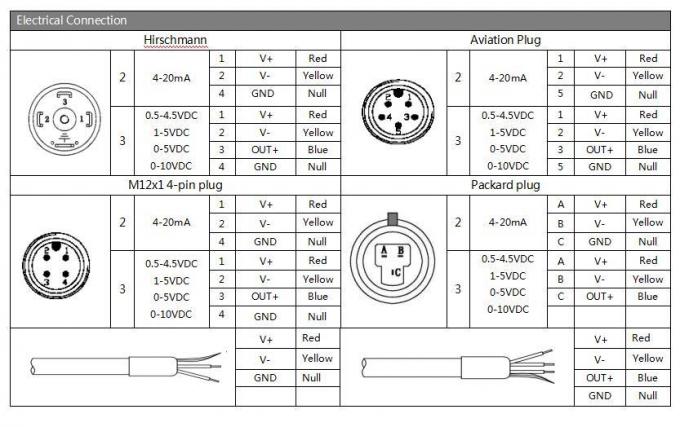

| Le code | Connexion électrique | |||||||
| B1 | Je suis Hirschmann. | |||||||
| B2 | PG7 prise de courant | |||||||
| B3 | Sortie du câble scellé | |||||||
| B4 | Autres | |||||||
| Le code | Type de pression | |||||||
| D | La pression différentielle | |||||||
| Questions et réponses |
R: Généralement, dans des cartons.
Q2. Quelles sont vos conditions commerciales et les conditions de paiement que vous pouvez accepter?
R: Conditions commerciales: EXW, FOB, CFR, CIF pour votre commodité
Conditions de paiement: 100% T/T ou carte de crédit ou avance paypal avant expédition.
Q3. Pourrez-vous fournir l'échantillon gratuit?
R: Oui, l'acheteur doit seulement payer les frais de courrier.
Q4. Comment assurez-vous une bonne qualité des produits?
R: Nous avons un système de contrôle de qualité complet; Tous nos produits sont entièrement vérifiés par les services IQC et OQC avant d'être expédiés à nos clients.
