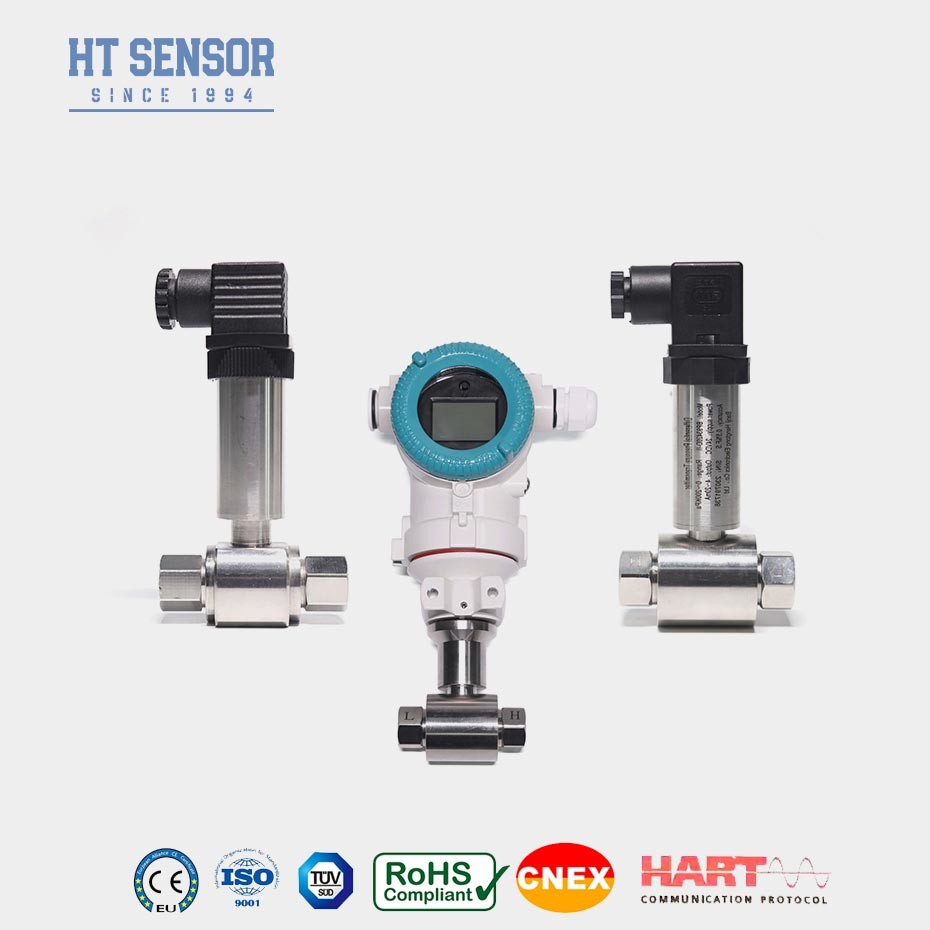

Transducteur de pression différentielle de 10kpa~2MPa 4-20ma Capteur de niveau de pression différentielle
Product Details
| Modèle N°.: | BP93420DII | personnalisé: | personnalisé |
|---|---|---|---|
| Portée: | 10 kPa à 2 MPa | Paquet de transport: | Emballage standard à l'exportation avec carton |
| Marque déposée: | Capteur HT | Code du SH: | 9026201090 |
| Le type: | Transmetteur differentiel de pression | Type de structure: | Transmetteur de pression au silicium diffusé |
| Mesure du milieu: | gaz ou liquide | Grade de précision: | 00,25%, 0,5% |
| Plage de pression: | Pour les appareils à combustion interne | ||
| Mettre en évidence |
Transducteur de pression différentielle de 2 MPa,Transducteur de pression différentielle 4-20 ma,Sensor de niveau de pression différentielle de 4 à 20 ma |
||
Product Description
BP93420DII ÉMETTEUR DE PRÉSURE DIFFÉRENTIELLE 4-20MA SIGNALOUTPUT réalisé en Chine
Introduction du transmetteur de pression différentielle:
L'émetteur de pression différentielle BP93420DII utilise un capteur de silicium diffusé piézorésistif.des diaphragmes ondulés aux deux extrémités du capteur, le signal de sortie duLe pont de Wheatstone sur la puce de capteur présente une bonne relation linéaire avecla pression différentielle, permettant une mesure précise de la pression différentielleIl convient à diverses pressions différentielles de gaz et de liquidemesures dans des industries telles que le pétrole, les produits chimiques, l'énergie et l'hydrologiepour les applications de pipelines.
Caractéristiques du produit:
1. conception de la structure en acier inoxydable, ce qui la rend compacte
2. une large compensation de température assurant des performances stables et fiables
3La connexion électronique peut être sélectionnée comme un connecteur plug-in ou DIN43650, M12.
Applications:
1. Convient pour mesurer la pression différentielle de divers gaz ou liquides dansIl s'agit d'un projet qui a pour objectif d'améliorer la qualité des services fournis par les entreprises.
hydrologie.
2Appliqué dans les procédés industriels tels que le pétrole, les produits chimiques,métallurgie, production d'électricité et hydrologie
3.Mesure de la pression pour les conduites et les chambres de four
Paramètres de performance:
| Plage de mesure | Pour les appareils à combustion électrique |
| Type de pression | La pression différentielle |
| Surcharge à un seul côté | ≤ 3 fois la plage nominale |
| Pression statique | La valeur minimale est comprise entre 5 fois la plage nominale ou 7 MPa. |
| Précision @ 25oC | ±0,25% (typique) ±0,5% (maximum) |
| Répétabilité | Le système de détection doit être équipé d'un dispositif de détection de la pollution atmosphérique. |
| Hystérésis | Le système de détection doit être équipé d'un dispositif de détection de la pollution atmosphérique. |
| Stabilité à long terme | Le système d'aérodrome doit être équipé d'un système d'aérodromes de type "A" et d'un système d'aérodromes de type "B". |
| Dérive à température zéro | Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage de qualité supérieure. |
| Déplacement de température | Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage de qualité supérieure. |
| Température de compensation | La température de l'air doit être comprise entre 0 °C et 50 °C (de 0 à 10 KPa à 0 à 20 KPa). , 0 à 70 ° C, 10 à 70 ° C |
| Température de fonctionnement | -30°C à 80°C |
| Température de stockage | -40 °C à 100 °C |
| Vibration | 10 g,55 Hz ~ 2 kHz |
| Matériel de logement | 304,316L |
| Matériau du diaphragme | autres |
| Résistance à l'isolation | 100 MΩ 100 VDC |
| Classification à l'épreuve des explosions | Sécurité intrinsèque et résistance aux explosions |
| Classement de protection | Pour la protection contre la corrosion |
| Le poids | ~ 0,45 kg |
| Signal de sortie | Voltage d'alimentation | Type de sortie |
| 4 à 20 mA | 12 à 30 VDC | Fil 2/3/4 |
| 0 à 10/20 mA | 3 fil de fer |
|
| 0/1 à 5 V | ||
| 0.5 à 4,5 V | 5 VDC |
Conseils pour commander:
1Lors de la sélection du produit, veuillez vous assurer que le milieu mesuré est compatible avec les parties en contact du produit.
2Pour assurer un fonctionnement fiable, il est recommandé d'installer un collecteur à trois vannes entre le point de mesure et l'émetteur.pour assurer une pression lente et uniforme sur les chambres à pression positive et négative de l'émetteur.
3Lors de l'installation, il est conseillé de positionner les interfaces de pression aux deux extrémités horizontalement afin de minimiser l'impact du lieu d'installation sur le produit.
4Pour des besoins particuliers tels que des vibrations fortes, une force d'impact instantané, des interférences électromagnétiques fortes ou des interférences de radiofréquence,S'il vous plaît informer notre société et spécifier ces exigences dans l'ordre
Les ordres Guide de conduite
| BP93420XX | Transmetteur de pression | |||||||
| Le code | Construction du schéma | |||||||
| DII | Transmetteur de pression différentielle | |||||||
| Plage de mesure | Pour les appareils à combustion électrique | |||||||
| Le code | Énergie | |||||||
| D1 | 24 VDC | |||||||
| D2 | 5 VDC | |||||||
| D3 | Autres | |||||||
| Le code | Signal de sortie | |||||||
| S1 | 4 à 20 mADC | S5 | 0 à 20 mADC | |||||
| S2 | 1 à 5 VDC | S6 | 0 à 10 VDC | |||||
| S3 | 0 à 5VDC | S7 | 0Pour les conducteurs de véhicules à moteur | |||||
| S4 | 0 à 10 mADC | |||||||
| Le code | Connexion sous pression | |||||||
| J1 | M20 × 1,5 mâle | |||||||
| J2 | G1/2 mâle | |||||||
| J3 | G1/4 mâle | |||||||
| J4 | 1/2 NPT mâle | |||||||
| J5 | Autres | |||||||
| Le code | Connexion électrique | |||||||
| B1 | Je suis Hirschmann. | |||||||
| B2 | PG7 prise de courant | |||||||
| B3 | Sortie du câble scellé | |||||||
| B4 | Autres | |||||||
| Le code | Type de pression | |||||||
| D | La pression différentielle | |||||||
| Questions et réponses |
R: Généralement, l'emballage est en carton.
Q2. Quelles sont vos conditions commerciales et les conditions de paiement que vous pouvez accepter?
R: Conditions commerciales: EXW, FOB, CFR, CIF pour votre commodité Conditions de paiement: 100% T/T ou carte de crédit ou avance paypal avant expédition
Qu'en est-il de votre délai de livraison?
R: Généralement, type standard: 6-7 jours ouvrables après confirmation de la commande. type non standard: 8-10 jours ouvrables après confirmation de la commande.
Q4. Quelle est votre MOQ?
R: Nous n'avons pas de demande de MOQ, 1 pièce à des fins de test au début est acceptable.
Q5. Comment assurez-vous une bonne qualité des produits?
R: Nous avons un système de contrôle de qualité complet; Tous nos produits sont entièrement vérifiés par les services IQC et OQC avant d'être expédiés à nos clients.
Q. Combien de temps votre devis est-il valable?
R: Notre devis est valable 12 mois.
Pouvez-vous accepter la marque OEM?
R: Oui, nous pouvons accepter la marque OEM sans frais supplémentaires.
Q8. Combien de temps dure la garantie de votre produit?
A: 7 jours de remplacement et 12 mois de réparation gratuite pour problème de qualité.
Q9. Comment livrer les marchandises?
R: Nous pouvons envoyer des marchandises par DHL, TNT, UPS, SF, EMS pour le fret prépayé, vous pouvez également utiliser votre propre compte de messagerie pour faire le ramassage du fret, juste pour votre commodité.
Q10. Pouvez-vous produire selon les échantillons?
A: Oui, nous pouvons produire par vos échantillons ou dessins techniques. A: 7 jours de remplacement et 12 mois de réparation gratuite pour problème de qualité.
