Transmetteur de pression différentielle d'air Test d'huile Dp niveau Transmetteur en acier inoxydable
Product Details
| Modèle N°.: | BP93420D-II | Type de pression: | La pression différentielle |
|---|---|---|---|
| Paquet de transport: | Emballage standard à l'exportation avec carton | Code du SH: | 9026201090 |
| Capacité d'approvisionnement: | 20000 pièces/an | Le type: | Transmetteur differentiel de pression |
| Type de structure: | Transmetteur de pression au silicium diffusé | Mesure du milieu: | liquide ou gaz |
| Grade de précision: | 00,25%,00,5% | Plage de pression: | Pour les appareils à combustion interne |
| Classification de propriété intellectuelle: | Pour la protection contre la corrosion | Personnalisation: | Disponible Une demande personnalisée |
| Mettre en évidence |
Transmetteur de pression différentielle d'air 2 MPa,Test d'huile avec émetteur de niveau Dp RoHs,Transmetteur de niveau Dp RoHs en acier inoxydable |
||
Product Description
Testez l'huile et l'air

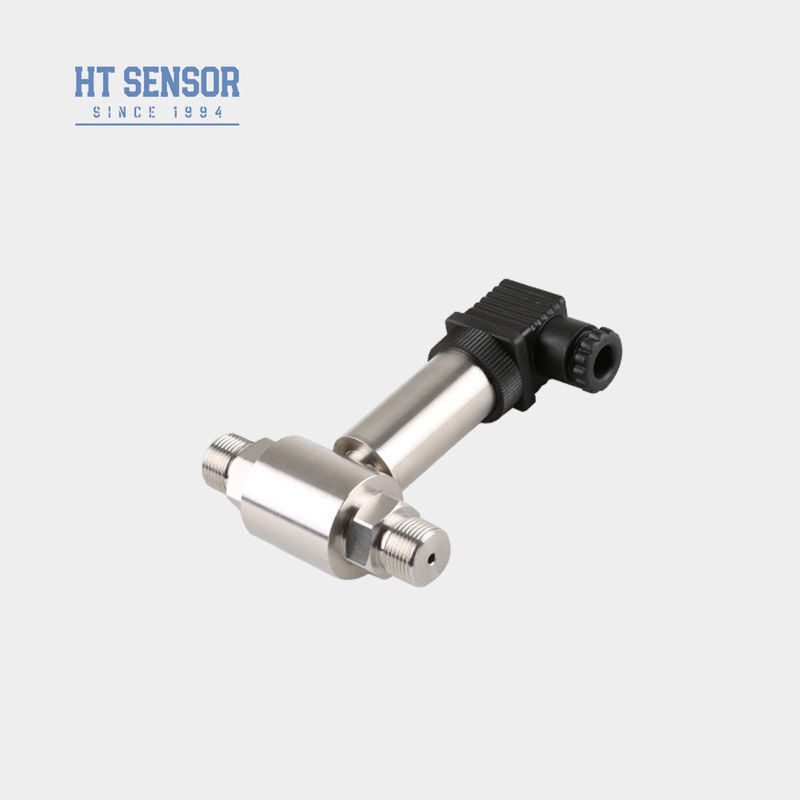

DP93420DII Transmetteur de pression différentielle
Introduction de l'émetteur de pression différentielle:
L'émetteur de pression différentielle BP93420DII utilise un capteur de silicium diffusé piézorésistif.Lorsque la pression différentielle du milieu de mesure agit sur les diaphragmes ondulés aux deux extrémités du capteur, le signal de sortie du pont Wheatstone sur la puce de capteur présente une bonne relation linéaire avec la pression différentielle, permettant une mesure précise de la pression différentielle.Grâce à une technologie avancée de traitement du signal numérique et à un algorithme d'étalonnage, le transmetteur de pression différentielle en silicium diffus peut réaliser une mesure de pression différentielle de haute précision, stable et fiable et est largement utilisé dans le contrôle de processus industriels,mesure du débit de liquide et autres domaines.
Caractéristiques du produit:
1L'émetteur est doté d'une structure en acier inoxydable, ce qui le rend compactet facile à installer
2Il subit une compensation de température stricte et un dépistage du vieillissement, assurant des performances stables et fiables
3L'interface électrique peut être sélectionnée comme option de branchement ou de câblage direct.
Applications:
1. Convient à la mesure de la pression différentielle de divers gaz ou liquides dans les conduites des industries telles que le pétrole, les produits chimiques, l'énergie et l'hydrologie.
2Appliqué dans les procédés industriels sur site tels que le pétrole, la chimie, la métallurgie, la production d'énergie et l'hydrologie
3- Mesure de la pression dans les conduites et les chambres de four
| Paramètres de performance | |
| Plage de mesure | Pour les appareils à combustion électrique |
| Type de pression | La pression différentielle |
| Surcharge à un seul côté | ≤ 3 fois la plage nominale |
| Pression statique | La valeur minimale est comprise entre 5 fois la plage nominale ou 7 MPa. |
| Précision @ 25oC | ±0,25% (typique) ±0,5% (maximum) |
| Répétabilité | Le système de détection doit être équipé d'un dispositif de détection de la pollution atmosphérique. |
| Hystérésis | Le système de détection doit être équipé d'un dispositif de détection de la température. |
| Stabilité à long terme | Le système d'aérodrome doit être équipé d'un système d'aérodromes de type "A" et d'un système d'aérodromes de type "B". |
| Dérive à température zéro | Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage de qualité supérieure. |
| Déplacement de température | Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage de qualité supérieure. |
| Température de compensation | La température de l'air doit être comprise entre 0 °C et 50 °C (de 0 à 10 KPa, de 0 à 20 KPa), 0 à 70 °C, de 10 à 70 °C. |
| Température de fonctionnement | -30°C à 80°C |
| Température de stockage | -40 °C à 100 °C |
| Vibration | 10 g,55 Hz ~ 2 kHz |
| Matériel de logement | 304,316L |
| Matériau du diaphragme | autres |
| Résistance à l'isolation | 100 MΩ 100 VDC |
| Classification à l'épreuve des explosions | Sécurité intrinsèque et résistance aux explosions |
| Classement de protection | Pour la protection contre la corrosion |
| Le poids | ~ 0,45 kg |
| Signal de sortie | Voltage d'alimentation | Type de sortie |
| 4 à 20 mA | 12 à 30 VDC | Fil 2/3/4 |
| 0 à 10/20 mA | 3 fils |
|
| 0/1 à 5 V | ||
| 0.5 à 4,5 V | 5 VDC |
| Conseils pour commander: |
2Pour assurer un fonctionnement fiable, il est recommandé d'installer un collecteur à trois vannes entre le point de mesure et l'émetteur.pour assurer une pression lente et uniforme sur les chambres à pression positive et négative de l'émetteur.
3Lors de l'installation, il est conseillé de positionner les interfaces de pression aux deux extrémités horizontalement afin de minimiser l'impact du lieu d'installation sur le produit.
4Pour des besoins particuliers tels que des vibrations fortes, une force d'impact instantané, des interférences électromagnétiques fortes ou des interférences de radiofréquence,S'il vous plaît informer notre société et spécifier ces exigences dans l'ordre
| Guide des commandes | ||||||||
| BP93420XX | Transmetteur de pression | |||||||
| Le code | Construction du schéma | |||||||
| DII | Transmetteur de pression différentielle | |||||||
| Plage de mesure | Pour les appareils à combustion électrique | |||||||
| Le code | Énergie | |||||||
| D1 | 24 VDC | |||||||
| D2 | 5 VDC | |||||||
| D3 | Autres | |||||||
| Le code | Signal de sortie | |||||||
| S1 | 4 à 20 mADC | S5 | 0 à 20 mADC | |||||
| S2 | 1 à 5 VDC | S6 | 0 à 10 VDC | |||||
| S3 | 0 à 5VDC | S7 | 0Pour les conducteurs de véhicules à moteur | |||||
| S4 | 0 à 10 mADC | |||||||
| Le code | Connexion sous pression | |||||||
| J1 | M20 × 1,5 mâle | |||||||
| J2 | G1/2 mâle | |||||||
| J3 | G1/4 mâle | |||||||
| J4 | 1/2 NPT mâle | |||||||
| J5 | Autres | |||||||
| Le code | Connexion électrique | |||||||
| B1 | Je suis Hirschmann. | |||||||
| B2 | PG7 prise de courant | |||||||
| B3 | Sortie du câble scellé | |||||||
| B4 | Autres | |||||||
| Le code | Type de pression | |||||||
| D | La pression différentielle | |||||||
