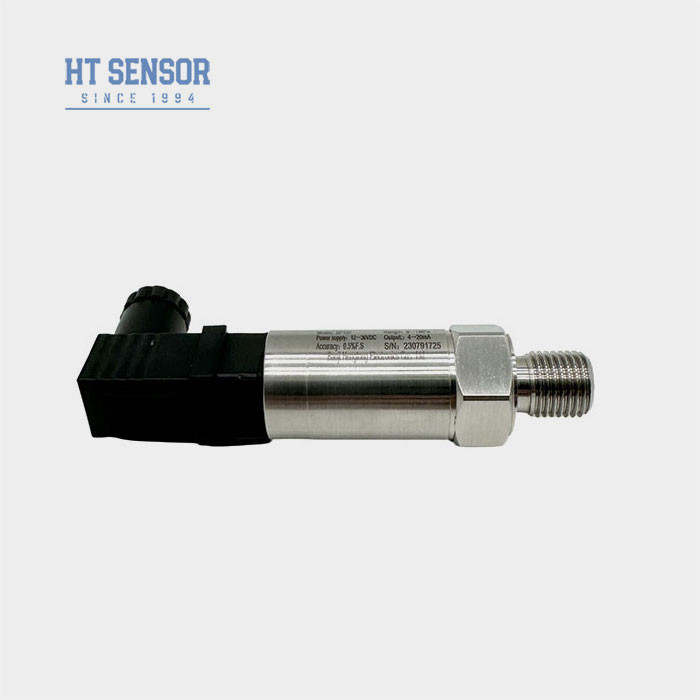

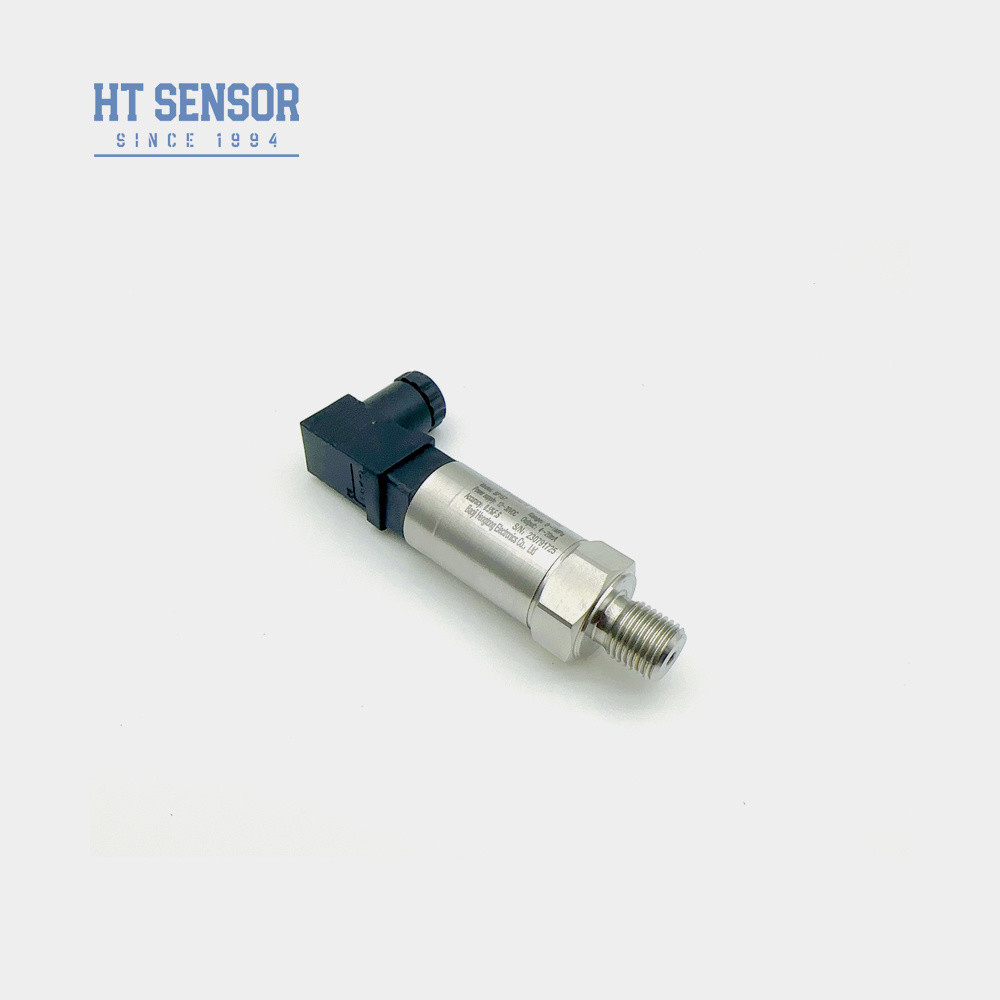

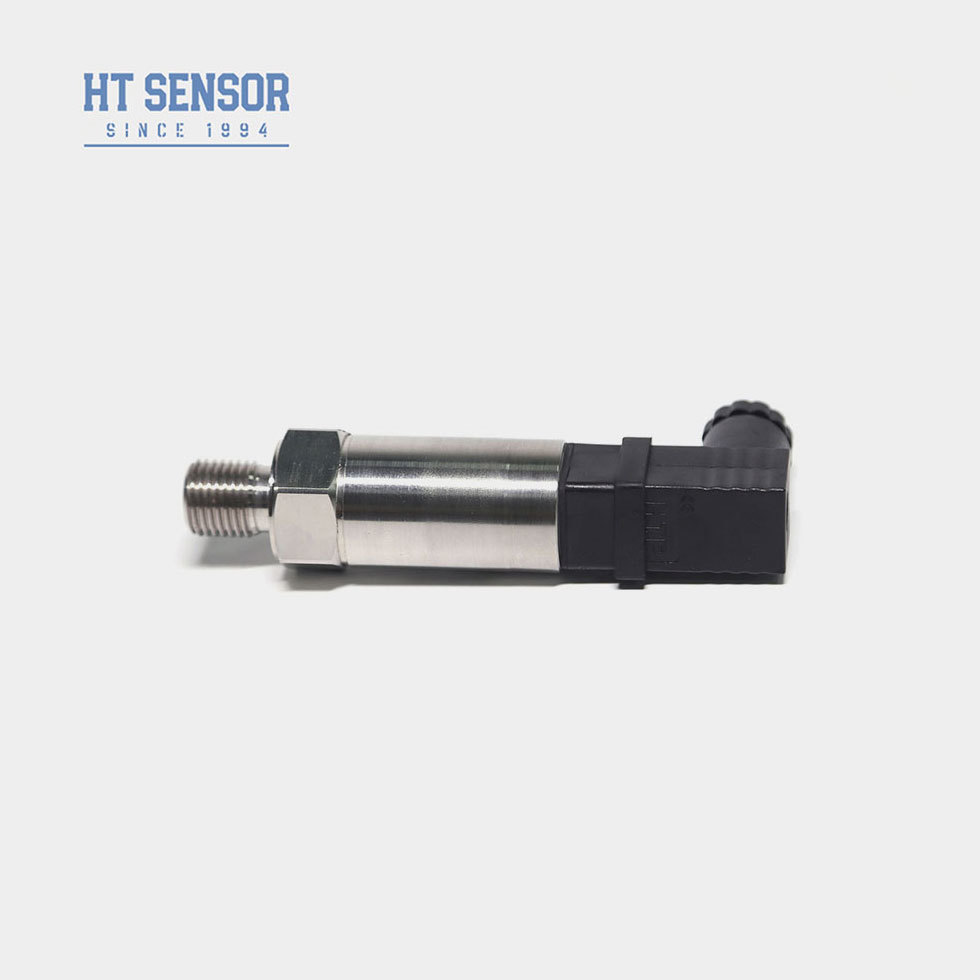

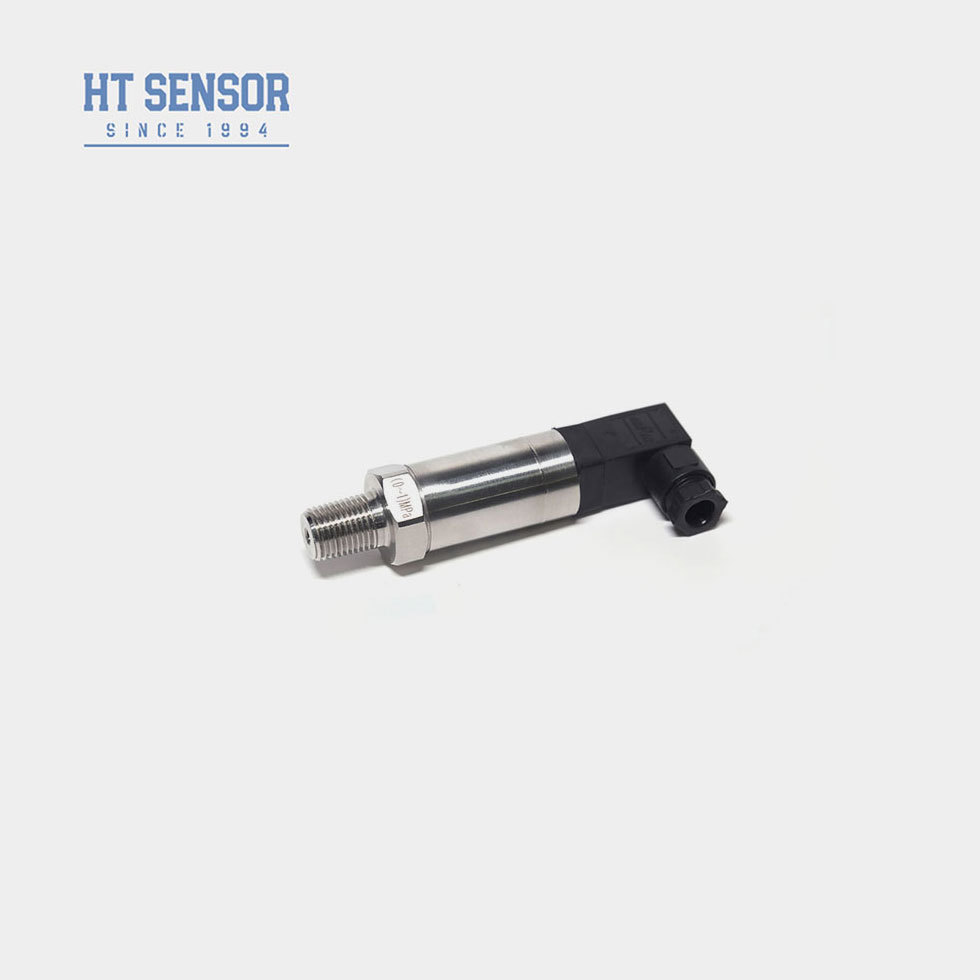

BP157 Capteur de pression du diaphragme de silicium Transducteur de pression en acier inoxydable 4-20mA
Product Details
| Numéro de modèle.: | BP157 | alimentation: | 12-30VDC |
|---|---|---|---|
| Signal de sortie: | 4-20mA | Température de compensation: | -10 ~ 70 ℃ / Personnalisé |
| Type de pression: | Pression de mesure, pression absolue, pression scellée | Matériau du boîtier: | 304/316L |
| Forfait Transport: | Emballage standard à l'exportation avec carton | Élément de détection: | Capteur de pression de silicium diffus |
| Origine: | Baoji, en Chine | Code Hs: | 9026201090 |
| Capacité d'approvisionnement: | 2000pcs / mois | Milieu de mesure: | liquide ou gaz |
| Grade de précision: | 00,25%,00,5% | Plage de pression: | Pour les appareils à combustion électrique |
| Indice IP: | IP65 | ||
| Mettre en évidence |
BP157 Capteur de pression du diaphragme en silicium,Capteur de pression du diaphragme au silicium de 4 à 20 mA,Transducteur de pression en acier inoxydable 4-20mA |
||
Product Description
HENGTONG BP157 CAPTEUR DE PRESSION SILICIUM OEM EN ACIER INOXYDABLE
Transmetteur de pression BP157
Introduction du capteur de pression au silicium :
BP157 capteur de pression au silicium utilise le cœur rempli d'huile à membrane d'isolation résistant à la pression en silicium de la série HT comme élément de mesure du signal. Le circuit de traitement du signal est situé à l'intérieur d'un boîtier en acier inoxydable, convertissant le signal du capteur en un signal de sortie standard. Le produit a subi des tests rigoureux et un criblage de vieillissement des composants, des produits semi-finis et des produits finis pour garantir des performances stables et fiables.
Caractéristiques du produit :
1. Large plage de mesure, structure en acier inoxydable, diverses formes d'interface de pression
2. Structure en acier inoxydable avec indice de protection IP65
3. Zéro et pleine échelle réglables
4. Haute précision, structure entièrement en acier inoxydable
Applications :
1. Mesure de la pression des gaz et liquides non corrosifs avec de l'acier inoxydable 316L
2. Appliqué dans les industries maritime et aéronautique
3. Utilisé dans les processus industriels sur site tels que le pétrole, la chimie, la métallurgie, la production d'électricité et l'hydrologie
4. Utilisé dans les systèmes de contrôle hydrauliques et pneumatiques
|
Paramètres de performance :
|
|
| Plage de mesure | 0kPa ~ 10kPa…20MPa |
| Type de pression | Pression relative, Pression absolue, Pression scellée |
| Surcharge | ≤ 1,5 fois la plage nominale |
| Précision @ 25ºC | ±0,25 % (Typ.) ±0,5 % (Max.) |
| Répétabilité et hystérésis | 0,02 % F.S (Typ.) 0,05 % F.S (Max.) |
| Stabilité à long terme | ±0,1 % F.S/an (Typ.) ±0,2 % F.S/an (Max.) |
| Dérive de température du point zéro | ±0,02 % F.S/ºC (≤100KPa) ±0,01 % F.S/ºC (>100KPa) |
| Dérive de température à pleine échelle | ±0,02 % F.S/ºC (≤100KPa) ±0,01 % F.S/ºC (>100KPa) |
| Réponse en fréquence | 2,4 Khz |
| Température de compensation | 0-70ºC (≤10mpa, personnalisable) |
| Température de fonctionnement | -20ºC~80ºC |
| Température de stockage | -40ºC~120ºC |
| Vibration | 10g, 55Hz ~ 2kHz |
| Matériau du boîtier | 304, 316L |
| Matériau de la membrane | 316L |
| Résistance d'isolement | 100MΩ 100VDC |
| Indice antidéflagrant | Ex db IIC T6 Gb |
| Indice de protection | IP65 |
| Joint torique | Caoutchouc fluoré |
| Poids | ~0,05 kg |
| Signal de sortie | Tension d'alimentation | Type de sortie |
| 4~20mA | 12~30VDC | 2/3/4 fils |
| 0~10/20mA | 3 fils |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0,5~4,5V | 5VDC |
| Conseils de commande : |
1. Plage de mesure : Déterminez la plage de mesure de pression requise, c'est-à-dire les valeurs de pression minimale et maximale à mesurer. Assurez-vous que la plage de mesure du transmetteur de pression en silicium diffusé sélectionné répond aux exigences de l'application.
2. Type de signal de sortie : Déterminez le type de signal de sortie souhaité, tel qu'un signal analogique (tel que 4-20mA ou 0-10V) ou un signal numérique (tel que RS485 ou Modbus). Assurez-vous que le type de signal de sortie du transmetteur que vous choisissez est compatible avec votre système de contrôle ou votre appareil.
3. Exigences de précision : Déterminez la précision de mesure de pression requise. Différentes applications peuvent avoir des exigences de précision différentes, choisissez le transmetteur de pression en silicium diffusé qui convient aux besoins de votre application.
4. Plage de température : Tenez compte de la plage de température de l'environnement d'application pour vous assurer que le transmetteur sélectionné peut fonctionner correctement dans cette plage de température.
5. Compatibilité des fluides : Comprenez les propriétés du fluide mesuré, tel que liquide ou gaz, et assurez-vous que le transmetteur de pression en silicium diffusé sélectionné est compatible avec ce fluide.
6. Méthode de montage : Déterminez la méthode de montage du transmetteur, telle que le montage sur bride, le montage fileté ou d'autres méthodes. Assurez-vous que le transmetteur que vous choisissez correspond à vos besoins d'installation.
| Guide de commande : | |||||||||
| BP15X | Transmetteur de pression analogique | ||||||||
| Code | Construction générale | ||||||||
| 5 | Prise Packard | 6 | Câble de sortie directe scellé 1,5 mètre | ||||||
| 7 | Mini connecteur Hirschmann | 8 | Grand connecteur Hirschmann | ||||||
| Plage de mesure | 0kPa ~ 10kPa…5MPa | ||||||||
| (0-X)Kpa ou MPa |
X : Indique la plage de mesure réelle | ||||||||
| Code | Alimentation | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | Autre | ||||||||
| Code | Signal de sortie | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1~5VDC | S6 | 0~10VDC | ||||||
| S3 | 0~5VDC | S7 | 0,5~4,5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| Code | Raccord de pression | ||||||||
| J1 | M20×1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | Autres (¢50.4 Bride) | ||||||||
| Code | Raccordement électrique | ||||||||
| B1 | Hirschmann | ||||||||
| B2 | PG7 | ||||||||
| B3 | Sortie de câble scellée 1,5 mètre | ||||||||
| B4 | Autre | ||||||||
| Code | Type de pression | ||||||||
| G | Pression relative | ||||||||
| A | Pression absolue | ||||||||
| S | Pression de référence scellée | ||||||||
FAQ :
1. Q : Quelles sont les caractéristiques de vos transmetteurs de capteurs de pression ?
R : Haute précision, durabilité et excellentes performances. Personnalisation disponible.
2. Q : Puis-je personnaliser des spécifications spéciales ?
R : Oui, nos ingénieurs peuvent adapter les produits pour répondre à des besoins spécifiques. Nous fournissons un service OEM et ODM
3. Q : Quelle est votre capacité de production ?
R : Nos installations de fabrication peuvent produire jusqu'à 30 000 transmetteurs de capteurs de pression par mois, nous sommes donc parfaitement capables de répondre aux besoins des commandes à grande échelle. Cependant, il est conseillé de contacter notre équipe commerciale à l'avance pour assurer une production et une planification de livraison en douceur.
4. Q : Quelle est la période de livraison typique ?
R : 5 à 8 jours ouvrables pour les modèles standard. Les produits personnalisés peuvent varier.
5. Q : Comment les produits sont-ils tarifés ? Des réductions ?
R : Prix compétitifs avec des réductions pour les commandes en gros ou les partenaires à long terme.
6. Q : Quelle est la garantie de vos produits ? Et le service après-vente ?
R : Notre garantie est de 24 mois après l'expédition, et notre service après-vente répondra à vos questions dans les 24 heures, les instructions à distance par réseau PC sont toujours disponibles.
