Transmetteur de pression OEM Hengtong BP156 à conception compacte Fabriqué en Chine Capteur de transmetteur de pression
Product Details
| Modèle N°.: | BP156 | Personnalisé: | Personnalisé |
|---|---|---|---|
| Classement de protection: | Pour la protection contre la corrosion | Type de pression: | Pression de mesure, pression absolue, pression scellée |
| Spécification: | Capteur de pression au silicium | Marque déposée: | HT capteur |
| HS Code: | 9026209090 | Type: | Transmetteur de pression normale |
| Type de structure: | Transmetteur de pression au silicium diffusé | Mesure du milieu: | Liquide |
| Mettre en évidence |
compact OEM pressure transmitter,China made pressure sensor,BP156 pressure transmitter sensor |
||
Product Description
Transmetteur de pression OEM à conception compacte Hengtong BP156 Fabriqué en Chine Capteur de transmetteur de pression
Description du produit

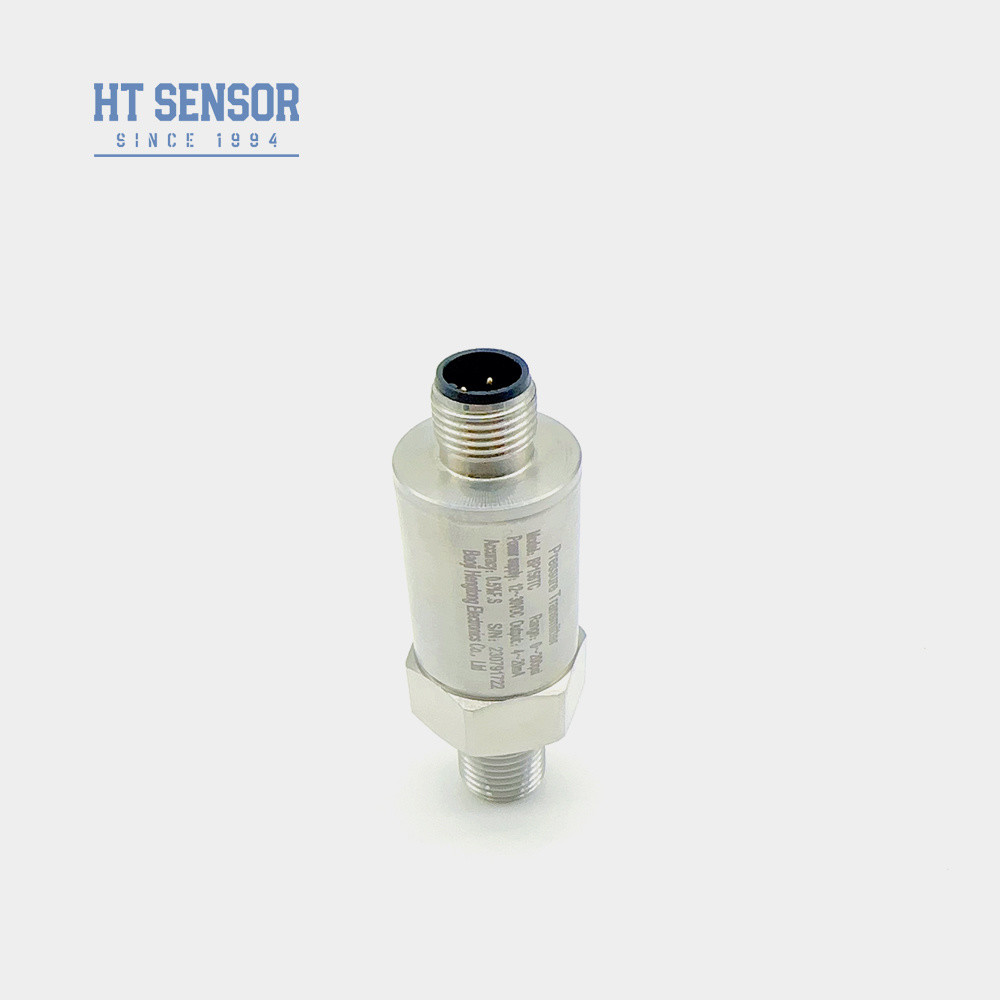

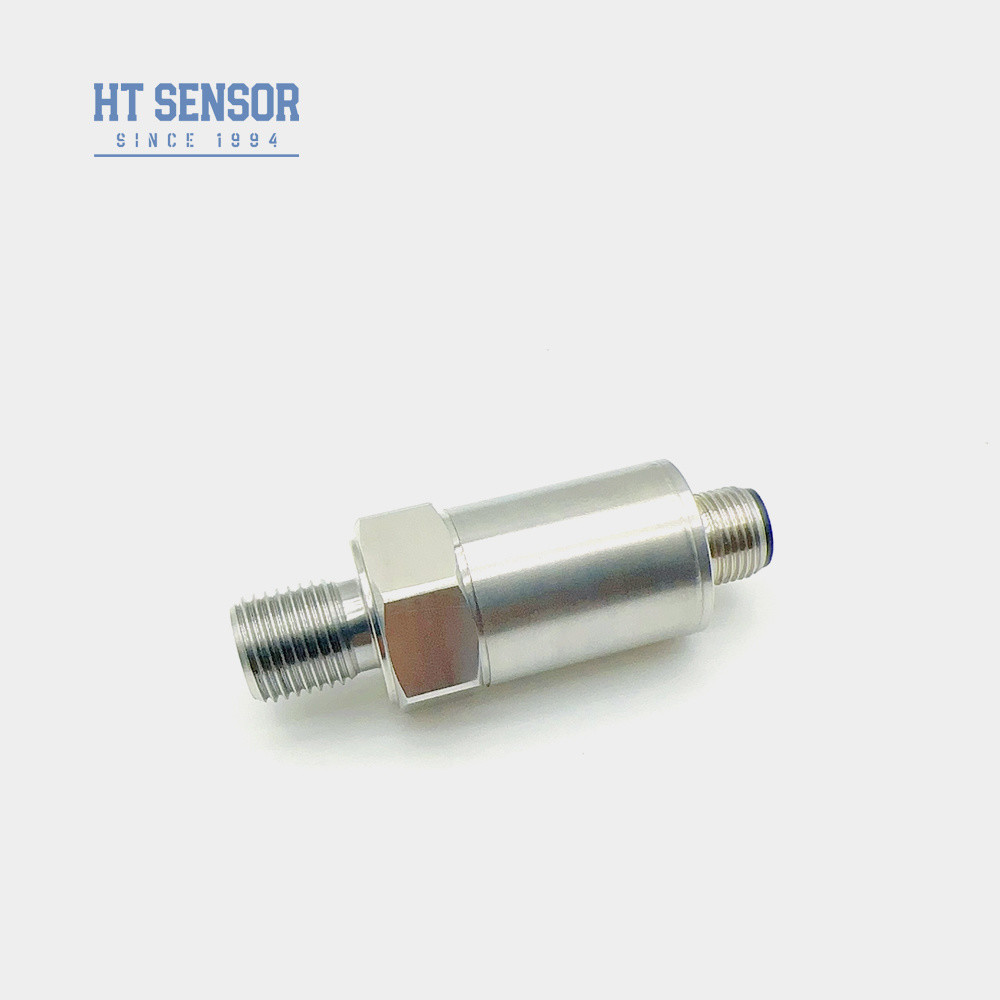

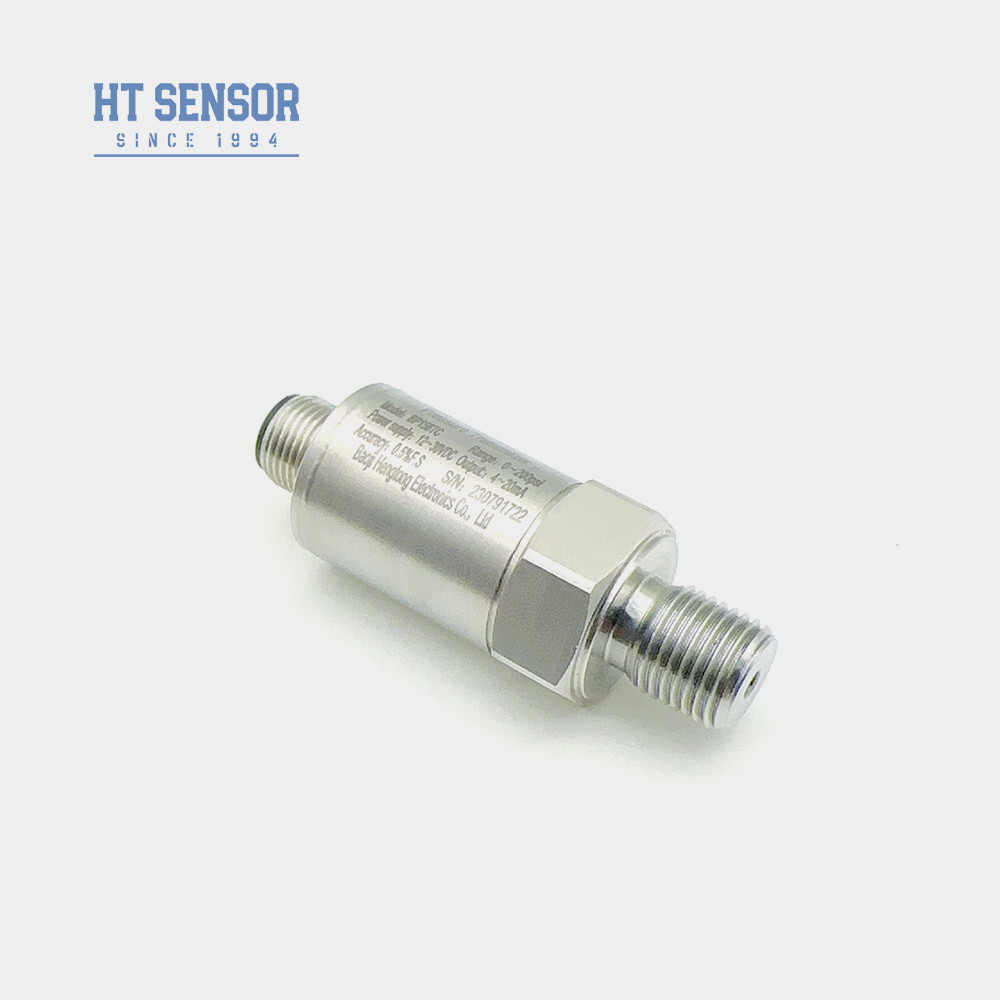

Transmetteur de pression BP156
Introduction :
Le transmetteur de pression BP156 utilise le cœur rempli d'huile à membrane d'isolation et de résistance à la pression en silicium de la série HT comme élément de mesure du signal. Le circuit de traitement du signal est situé à l'intérieur d'un boîtier en acier inoxydable, convertissant le signal du capteur en un signal de sortie standard. Le produit a subi des tests rigoureux et un criblage de vieillissement des composants, des produits semi-finis et des produits finis pour garantir des performances stables et fiables.
Caractéristiques du produit :
1. Large plage de mesure, structure en acier inoxydable, diverses formes d'interface de pression
2. Indice de protection IP65, structure en acier inoxydable
3. Zéro et pleine échelle réglables
4. Haute précision, structure entièrement en acier inoxydable
Applications :
1. Mesure de la pression des gaz et liquides non corrosifs avec de l'acier inoxydable 316L
2. Appliqué dans les industries maritime et aéronautique
3. Utilisé dans les processus industriels sur site tels que le pétrole, la chimie, la métallurgie, la production d'électricité et l'hydrologie
4. Utilisé dans les systèmes de contrôle hydrauliques et pneumatiques
| Paramètres de performance : | |
| Plage de mesure | 0kPa ~ 10kPa…5MPa |
| Type de pression | Pression relative, pression absolue, pression scellée |
| Surcharge | ≤ 1,5 fois la plage nominale |
| Précision @ 25 °C | ±0,25 % (Typ.) ±0,5 % (Max.) |
| Répétabilité et hystérésis | 0,02 % F.S (Typ.) 0,05 % F.S (Max.) |
| Stabilité à long terme | ±0,1 % F.S/an (Typ.) ±0,2 % F.S/an (Max.) |
| Dérive de température du point zéro | ±0,02 % F.S/°C (≤100KPa) ±0,01 % F.S/°C (>100KPa) |
| Dérive de température à pleine échelle | ±0,02 % F.S/°C (≤100KPa) ±0,01 % F.S/°C (>100KPa) |
| Réponse en fréquence | 2,4 Khz |
| Température de compensation | 0-70 °C (≤10 mpa, personnalisable) |
| Température de fonctionnement | -20 °C~80 °C |
| Température de stockage | -40 °C~120 °C |
| Vibration | 10 g, 55 Hz ~ 2 kHz |
| Matériau du boîtier | 304, 316L |
| Matériau du diaphragme | 316L |
| Résistance d'isolement | 100 MΩ 100 VDC |
| Indice de protection contre les explosions | Ex ia IIC T6 Ga |
| Indice de protection | IP65 |
| Poids | ~0,2 kg |
| Signal de sortie | Tension d'alimentation | Type de sortie |
| 4~20 mA | 12~30 VDC | 2/3/4 fils |
| 0~10/20 mA | 3 fils |
|
| 0/1~5 V | ||
| 0/1~10 V | ||
| 0,5~4,5 V | 5 VDC |

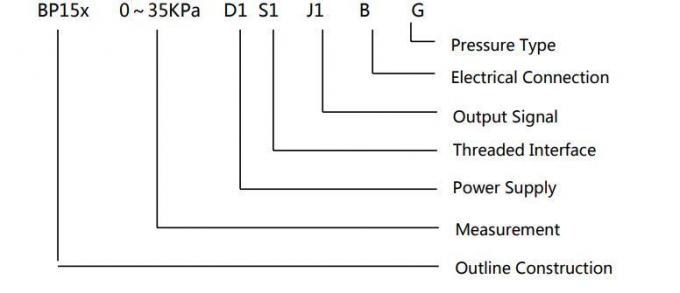

| Exemples de sélection |
| Conseils de commande |
2. Lors de la commande, veuillez noter que les produits antidéflagrants ne comprennent pas de têtes d'affichage numériques.
3. Pour assurer un fonctionnement fiable du produit, il est recommandé aux utilisateurs d'installer des dispositifs de protection contre la foudre sur site et de s'assurer que le produit et l'alimentation sont mis à la terre de manière fiable.
5. La plage de température de fonctionnement nominale du joint torique en caoutchouc fluoré est de -20 °C à 250 °C. Lorsque la température de fonctionnement du produit est inférieure à -20 °C, il est nécessaire de choisir un joint torique en EPDM.
6. La longueur de câble par défaut est de 1,5 m, disponible en trois matériaux. Si non spécifié, il sera fourni avec un matériau de câble en polyéthylène. Si vous avez besoin d'un matériau de câble différent, veuillez le spécifier dans la commande.
7. Pour les exigences particulières telles que les fortes vibrations, la force d'impact instantanée, les fortes interférences électromagnétiques ou radiofréquences, veuillez en informer notre société et les spécifier dans la commande.
| Guide de commande | |||||||||
| BP15X | Transmetteur de pression analogique | ||||||||
| Code | Construction générale | ||||||||

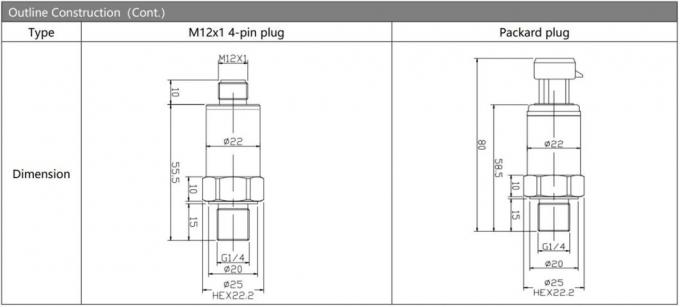

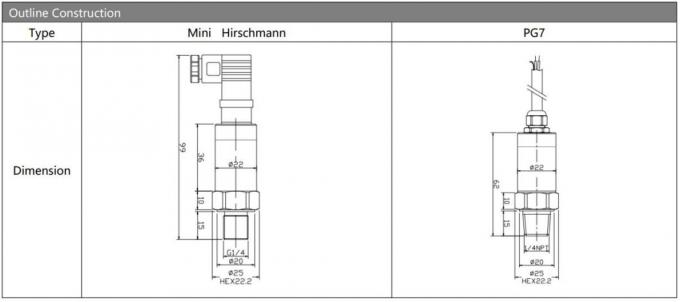

| 5 | Prise Packard | 6 | Câble de sortie directe scellé 1,5 mètres | ||||||
| 7 | Mini connecteur Hirschmann | 8 | Grand connecteur Hirschmann | ||||||
| Plage de mesure | 0kPa ~ 10kPa…5MPa | ||||||||
| (0-X)Kpa ou MPa |
X : Indique la plage de mesure réelle | ||||||||
| Code | Alimentation | ||||||||
| D1 | 24 VDC | ||||||||
| D2 | 5 VDC | ||||||||
| D3 | Autre | ||||||||
| Code | Signal de sortie | ||||||||
| S1 | 4~20 mADC | S5 | 0~20 mADC | ||||||
| S2 | 1~5 VDC | S6 | 0~10 VDC | ||||||
| S3 | 0~5 VDC | S7 | 0,5~4,5 VDC | ||||||
| S4 | 0~10 mADC | ||||||||

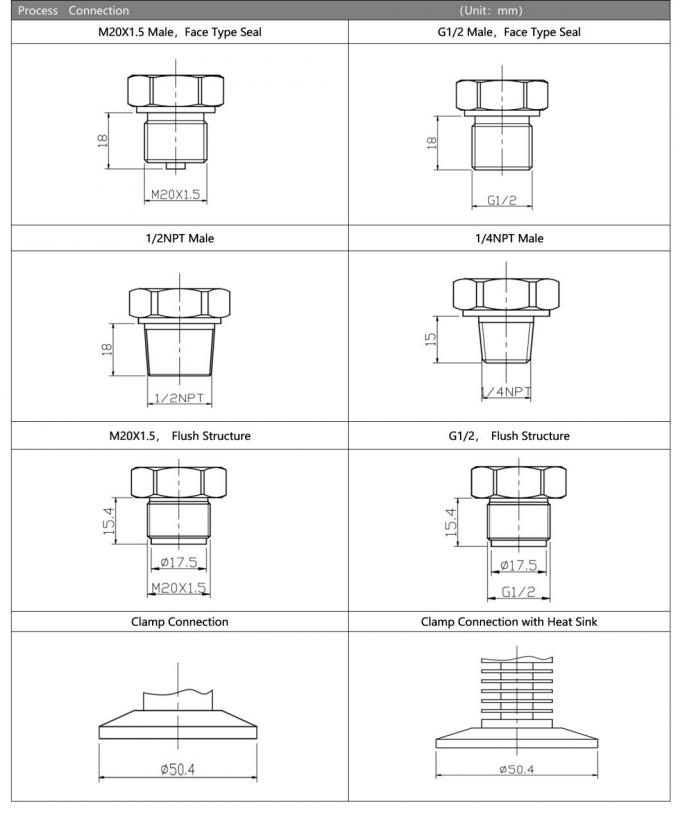

| Code | Raccord de pression | ||||||||
| J1 | M20 × 1,5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | Autres (bride de ¢50,4) | ||||||||

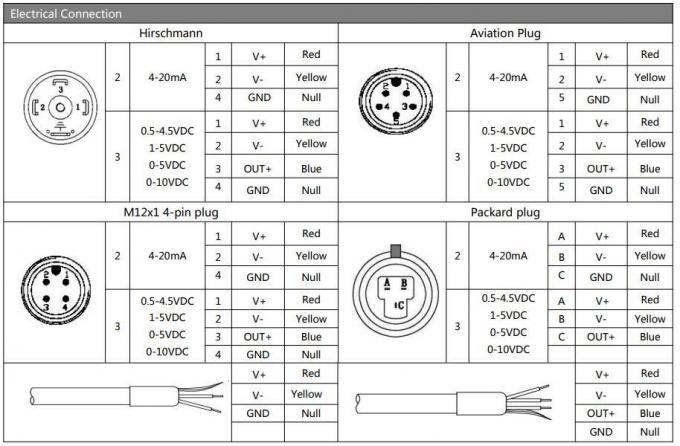

| Code | Connexion électrique | ||||||||
| B1 | Hirschmann | ||||||||
| B2 | PG7 | ||||||||
| B3 | Sortie de câble scellée 1,5 mètres | ||||||||
| B4 | Autre | ||||||||
| Code | Type de pression | ||||||||
| G | Pression relative | ||||||||
| A | Pression absolue | ||||||||
| S | Pression de référence scellée | ||||||||
FAQ :
1. Q : Quelles sont les caractéristiques de vos transmetteurs de capteurs de pression ?
R : Haute précision, durabilité et excellentes performances. Personnalisation disponible.
2. Q : Puis-je personnaliser des spécifications spéciales ?
R : Oui, nos ingénieurs peuvent adapter les produits pour répondre à des besoins spécifiques. Nous fournissons un service OEM et ODM.
3. Q : Quelle est votre capacité de production ?
R : Nos installations de fabrication peuvent produire jusqu'à 30 000 transmetteurs de capteurs de pression par mois, nous sommes donc parfaitement capables de répondre aux besoins des commandes à grande échelle. Cependant, il est conseillé de contacter notre équipe commerciale à l'avance pour assurer une production et une planification de livraison en douceur.
4. Q : Quelle est la période de livraison typique ?
R : 5 à 8 jours ouvrables pour les modèles standard. Les produits personnalisés peuvent varier.
5. Q : Comment les produits sont-ils tarifés ? Des réductions ?
R : Prix compétitifs avec des réductions pour les commandes en gros ou les partenaires à long terme.
6. Q : Quelle est la garantie de vos produits ? Et le service après-vente ?
R : Notre délai de garantie est de 24 mois après l'expédition, et notre service après-vente répondra à vos questions dans les 24 heures, les instructions à distance par réseau PC sont toujours disponibles.
