Description du produit

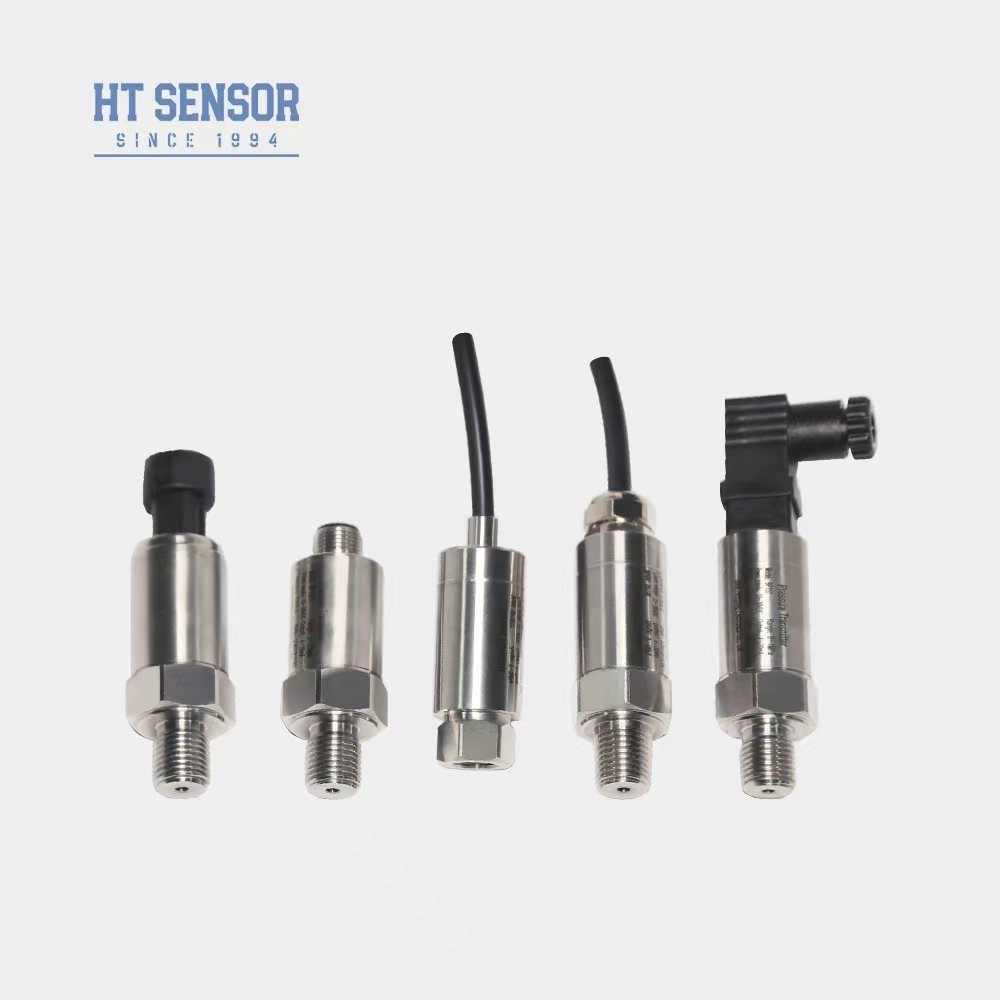

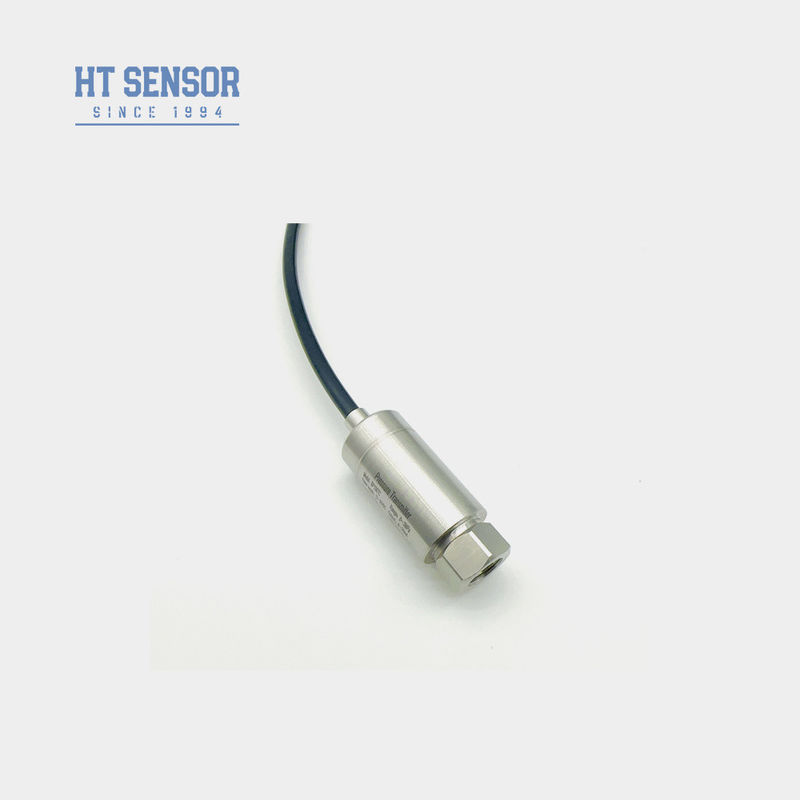

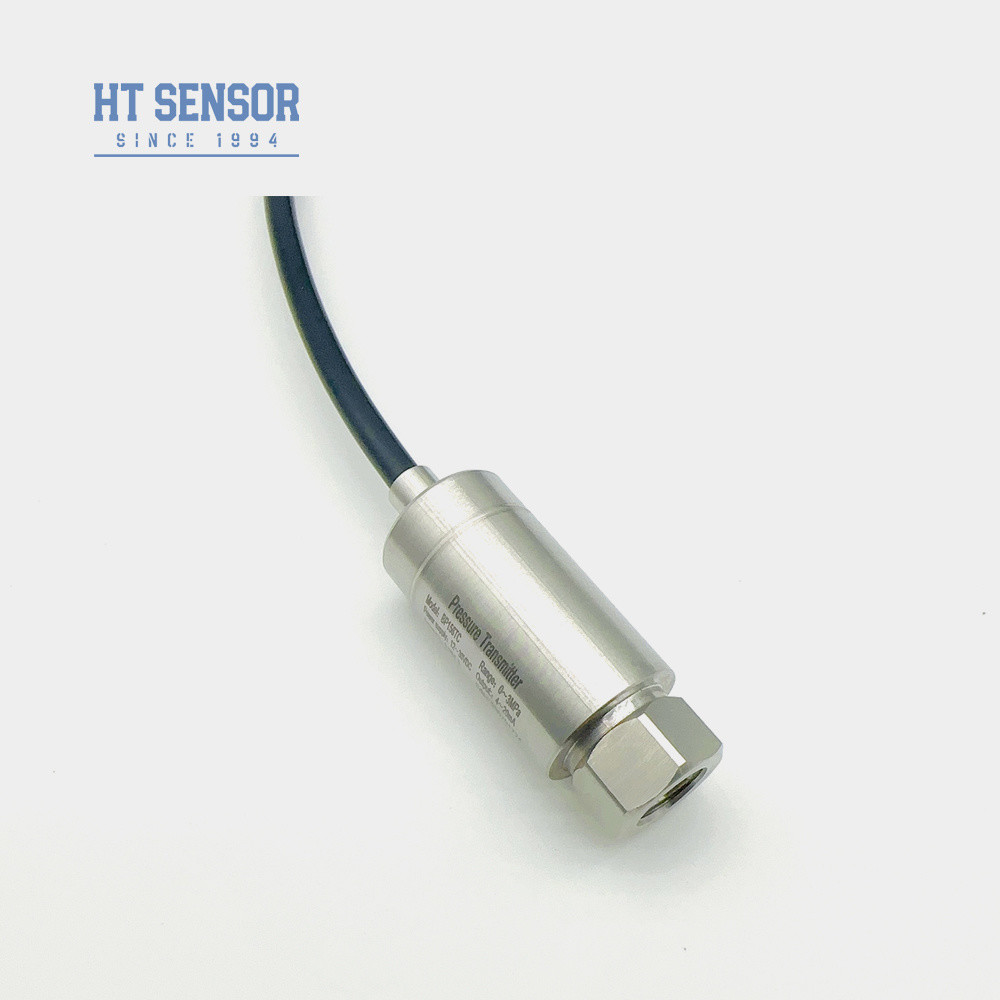

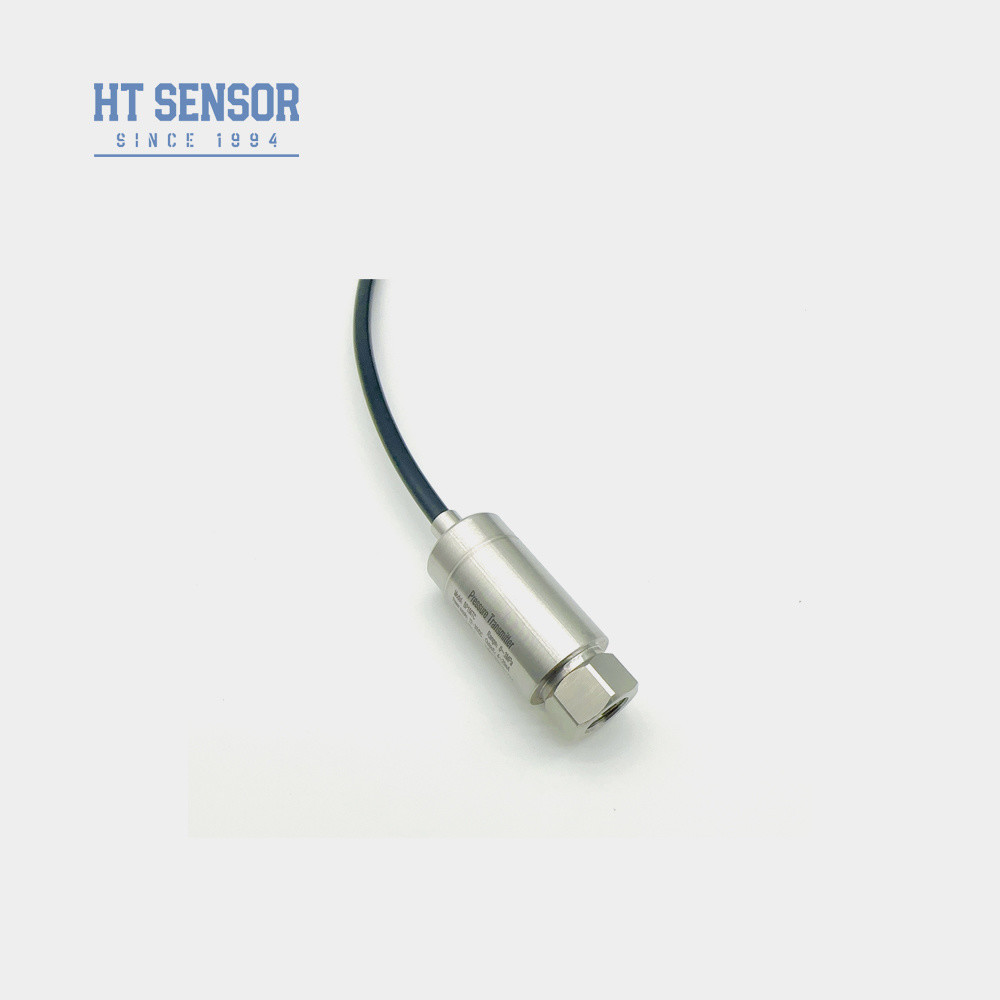

Transmetteur de pression BP156
Introduction :
Le transmetteur de pression BP156 est une solution économique spécialement conçue pour les applications de compresseurs d'air et de réfrigération. Intégrant des technologies de pointe, il est doté de notre circuit de transducteur haute performance exclusif dans une conception compacte et robuste.
Grâce à des tests rigoureux au niveau des composants et à des processus complets de vieillissement pour les produits semi-finis et finis, nous garantissons une stabilité à long terme et une précision de mesure exceptionnelles, même dans des environnements difficiles avec une forte humidité ou de fortes interférences électromagnétiques.
Ce transmetteur à coût optimisé offre des performances fiables dans les installations industrielles à espace limité où la durabilité opérationnelle est essentielle.
Caractéristiques du produit :
1. Large plage de mesure, structure en acier inoxydable, diverses formes d'interface de pression
2. Conception compacte et légère
3. Zéro et pleine échelle réglables
4. Haute précision, structure entièrement en acier inoxydable
5. Zéro et pleine échelle réglables
Applications :
1. Mesure de la pression des gaz et liquides non corrosifs avec de l'acier inoxydable 316L
2. Appliqué dans les industries marine et aéronautique
3. Utilisé dans les processus industriels sur site tels que le pétrole, la chimie, la métallurgie, la production d'énergie et l'hydrologie
4. Utilisé dans les systèmes de contrôle hydrauliques et pneumatiques
| Paramètres de performance : |
| 0kPa ~ 10kPa…5MPa |
(0-X)Kpa |
| G |
Pression manométrique, pression absolue, pression scellée |
| Surcharge |
≤ 1,5 fois la plage nominale |
| Précision @ 25 °C |
±0,25 % (Typique) ±0,5 % (Maximum) |
| Répétabilité et hystérésis |
0,02 % F.S (Typ.) 0,05 % F.S (Max.) |
| Stabilité à long terme |
±0,1 % F.S/an (Typ.) ±0,2 % F.S/an (Max.) |
| Dérive de température du point zéro |
±0,02 % F.S/°C (≤100 KPa) ±0,01 % F.S/°C (>100 KPa) |
| Dérive de température à pleine échelle |
±0,02 % F.S/°C (≤100 KPa) ±0,01 % F.S/°C (>100 KPa) |
| Réponse en fréquence |
2,4 Khz |
| Température de compensation |
0-70 °C (≤10 mpa, personnalisable) |
| Température de fonctionnement |
-20 °C~80 °C |
| Température de stockage |
-40 °C~120 °C |
| Vibration |
10 g, 55 Hz ~ 2 kHz |
| Matériau du boîtier |
304, 316L |
| Matériau du diaphragme |
316L |
| Résistance d'isolement |
100 MΩ 100 VDC |
| Indice de protection |
IP65 |
| Joint torique |
Caoutchouc fluoré |
| Poids |
~0,25 kg |
| S1 |
Tension d'alimentation |
Type de sortie |
| 4~20mA |
12~30VDC |
2/3/4 fils |
| 0~10/20mA |
3 fils |
| 0/1~5V |
| 0/1~10V |
| 0,5~4,5V |
D3 |
1. Lors de la sélection du produit, veuillez vous assurer que le milieu à mesurer est compatible avec les pièces de contact du produit.
2. Lors de la commande, veuillez noter que les produits antidéflagrants n'incluent pas les têtes d'affichage numériques.
3. Pour assurer un fonctionnement fiable du produit, il est recommandé aux utilisateurs d'installer des dispositifs de protection contre la foudre sur site et de s'assurer que le produit et l'alimentation sont mis à la terre de manière fiable.5. La plage de température de fonctionnement nominale du joint torique en caoutchouc fluoré est de -20 °C à 250 °C. Lorsque la température de fonctionnement du produit est inférieure à -20 °C, il est nécessaire de choisir un joint torique en EPDM.
6. La longueur de câble par défaut est de 1,5 m, disponible en trois matériaux. Si non spécifié, il sera fourni avec un matériau de câble en polyéthylène. Si vous avez besoin d'un matériau de câble différent, veuillez le spécifier dans la commande.
7. Pour les exigences particulières telles que les fortes vibrations, la force d'impact instantanée, les fortes interférences électromagnétiques ou radiofréquences, veuillez en informer notre société et les spécifier dans la commande.

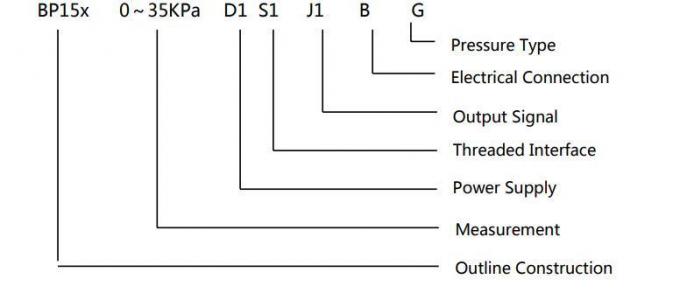

Guide de commande
| BP15X |
| Transmetteur de pression analogique |
Code |
| |
Type de pression |
5 |
| Prise Packard |
6 |

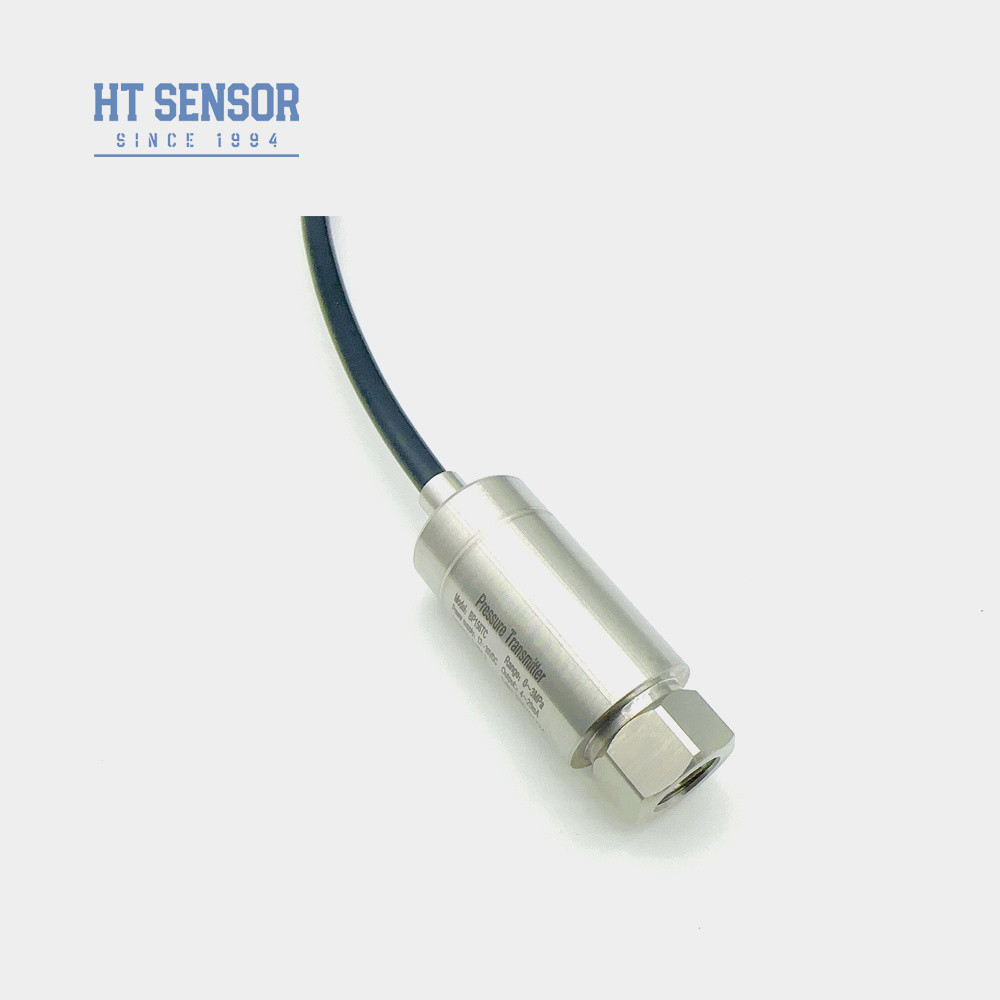

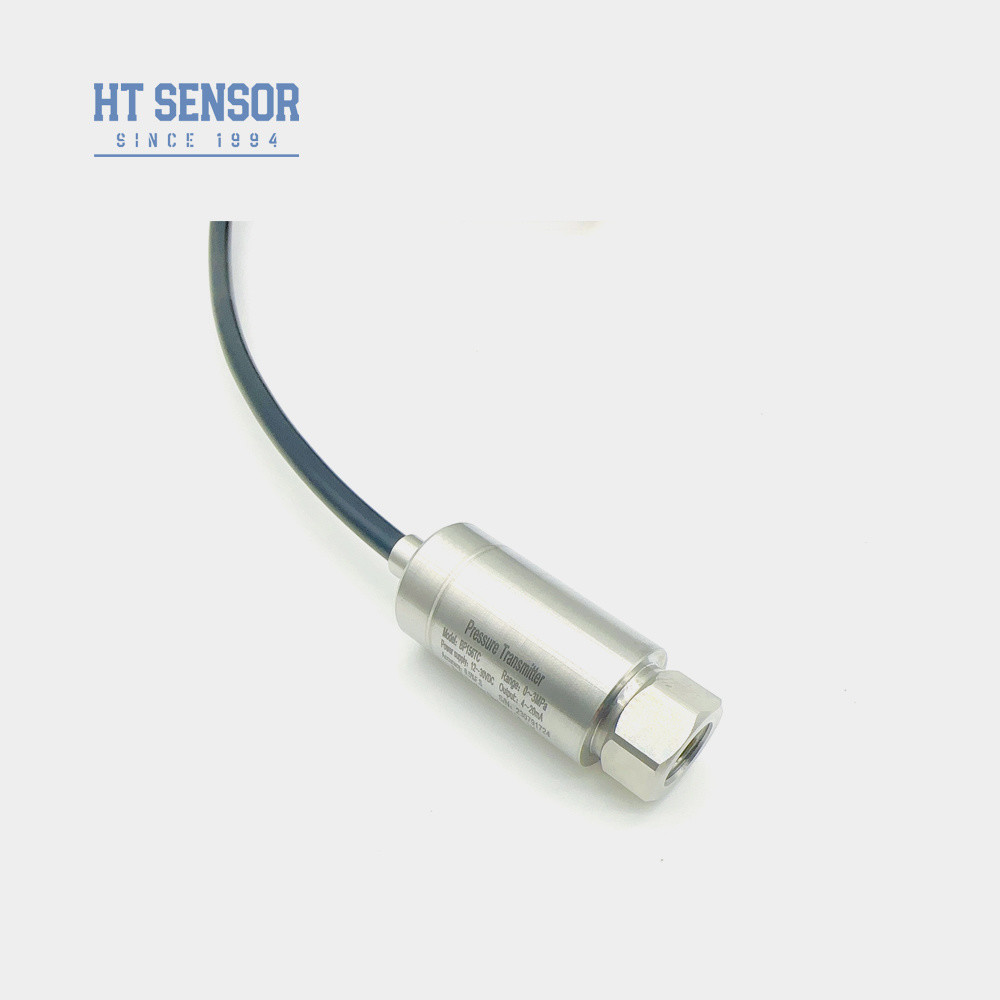

Câble de sortie directe scellé 1,5 mètres |
7 |
| Connecteur Mini Hirschmann |
8 |
Grand connecteur Hirschmann |
Plage de mesure |
| |
0kPa ~ 10kPa…5MPa |
(0-X)Kpa |
ou MPa
X : |
Indique la plage de mesure réelle Code |
| |
Type de pression |
D1 |
| 24VDC |
D2 |
| 5VDC |
D3 |
| Autre |
Code |
| |
Type de pression |
S1 |
|
| 4~20mADC |
S5 |
0~20mADC |
S2 |
| 1~5VDC |
S6 |
0~10VDC |
S3 |
| 0~5VDC |
S7 |
0,5~4,5VDC |
S4 |
| 0~10mADC |

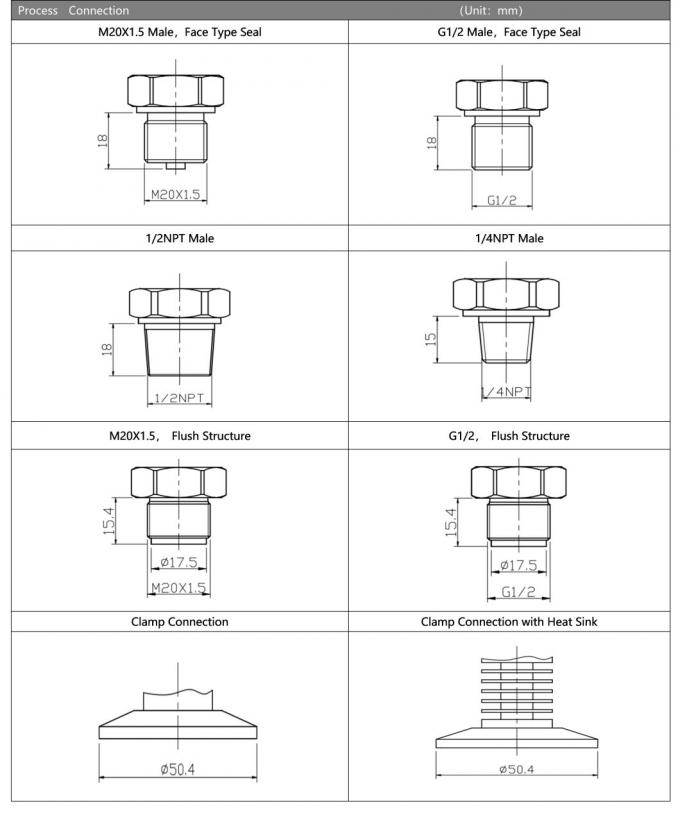

Code |
|
|
| |
Type de pression |
J1 |
| M20 × 1,5 |
J2 |
| G1/2 |
J3 |
| G1/4 |
J4 |
| 7/16-20UNF |
J5 |
| Autres (bride de 50,4 mm) |

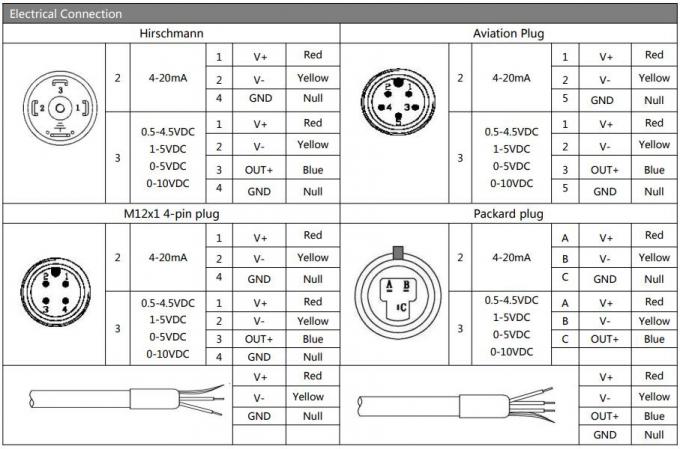

Code |
| |
Type de pression |
B1 |
| Hirschmann |
B2 |
| PG7 |
B3 |
| Sortie de câble scellée 1,5 mètres |
B4 |
| Autre |
Code |
| |
Type de pression |
G |
| Pression manométrique |
A |
| Pression absolue |
S |
| Pression de référence scellée |
FAQ : |
1. Q : Quelles sont les caractéristiques de vos transmetteurs de capteurs de pression ?
R : Haute précision, durabilité et excellentes performances. Personnalisation disponible.
2. Q : Puis-je personnaliser des spécifications spéciales ?
R : Oui, nos ingénieurs peuvent adapter les produits pour répondre à des besoins spécifiques.
Nous fournissons un service OEM et ODM. 3. Q : Quelle est votre capacité de production ?
R :
Nos installations de fabrication peuvent produire jusqu'à 30 000 transmetteurs de capteurs de pression par mois, nous sommes donc parfaitement capables de répondre aux besoins des commandes à grande échelle. Cependant, il est conseillé de contacter notre équipe commerciale à l'avance pour assurer une production et une planification de livraison en douceur. 4. Q : Quelle est la période de livraison typique ?
R : 5 à 8 jours ouvrables pour les modèles standard. Les produits personnalisés peuvent varier.
5. Q : Comment les produits sont-ils tarifés ? Des réductions ?
R : Prix compétitifs avec des réductions pour les commandes en gros ou les partenaires à long terme.
6. Q : Quelle est la garantie de vos produits ? Et le service après-vente ?
R : Notre garantie est de 24 mois après l'expédition, et notre service après-vente répondra à vos questions dans les 24 heures, les instructions à distance par réseau PC sont toujours disponibles.
