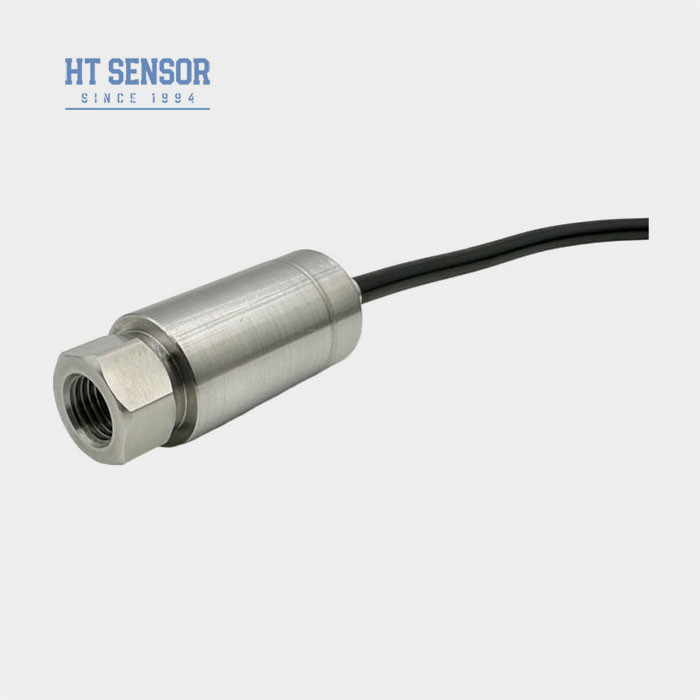

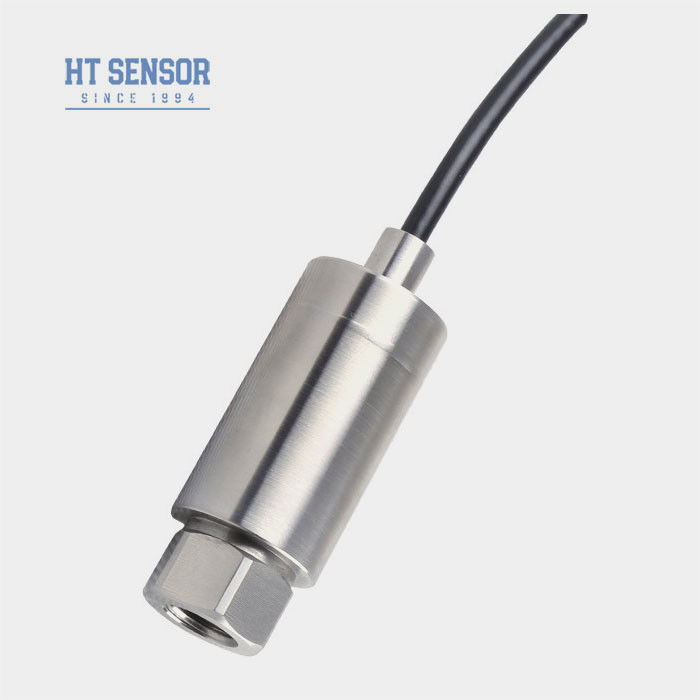

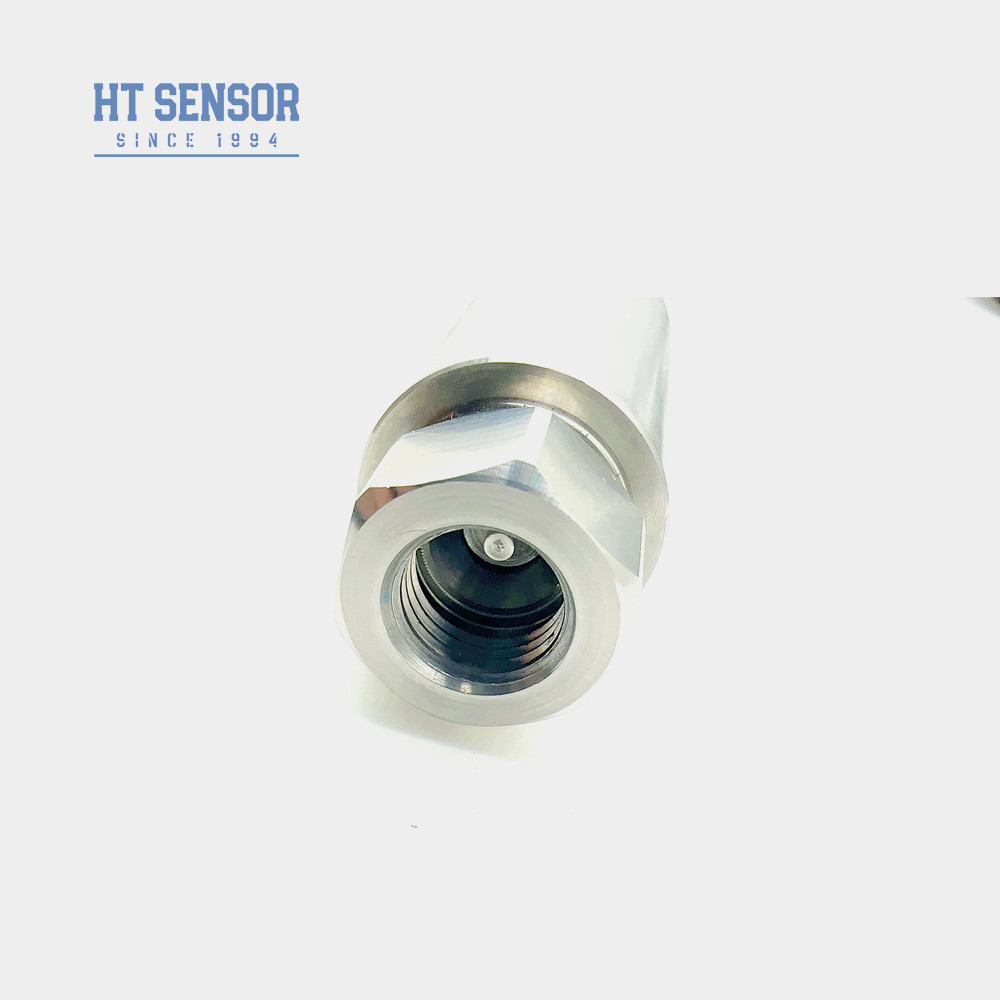

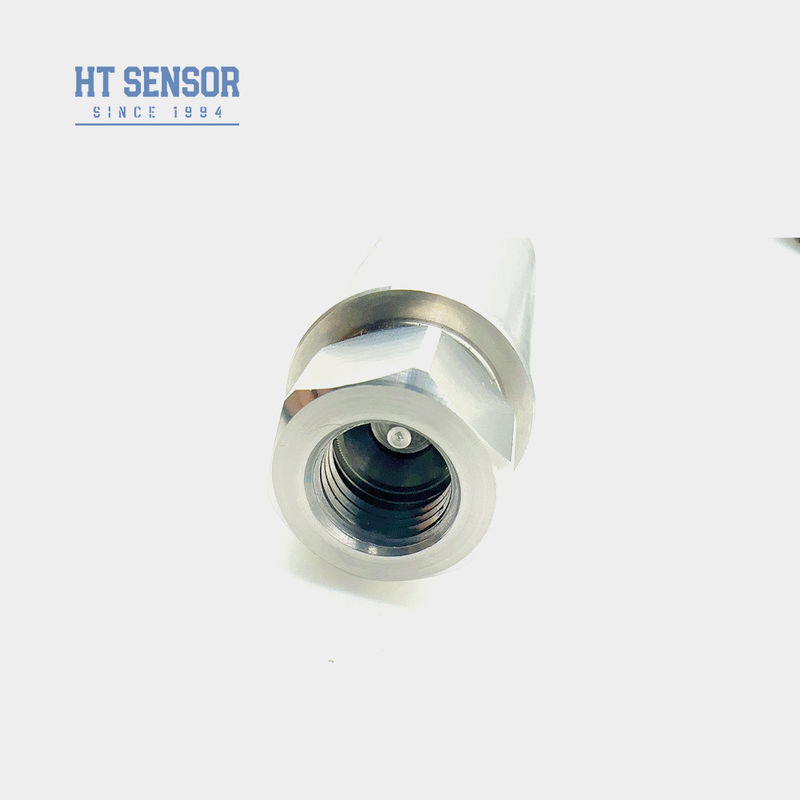

BP156 Émetteur de pression
Introduction d'un capteur de pression de petite taille:
BP156capteur de transmission de pression de petite tailleest un produit rentable spécialement conçuPour les compresseurs d'air et les équipements de réfrigération, il intègre les dernièrestechnologie et est équipé d'un circuit d'émetteur haute performanceCe transmetteur est caractérisé par:sa petite taille, sa forte résistance à l'humidité et son excellent anti-électromagnétiqueLe produit a subi des tests rigoureux et un vieillissementla sélection des composants, des produits semi-finis et des produits finis, en veillantdes performances stables et fiables.
Caractéristiques du produitd'une largeur inférieure ou égale à 0,8 mm:
1Large plage de mesure, structure en acier inoxydable, différentes formes d'interface sous pression.
2Conception compacte et légère.
Applicationsd'une largeur inférieure ou égale à 0,8 mm:
1Mesure de pression des gaz et liquides non corrosifs avec l'acier inoxydable 316L.
2Appliqué dans les industries maritime et aéronautique.
3Utilisé dans les systèmes de commande hydraulique et pneumatique.
| Paramètres de performanced'une largeur inférieure ou égale à 0,8 mm: |
| Plage de mesure |
Le système d'aération doit être équipé d'un système d'aération de puissance de l'air. |
| Type de pression |
Pression de mesure, pression absolue, pression scellée |
| Surcharge |
≤ 1,5 fois la plage nominale |
| Précision @ 25oC |
±0,25% (typique) ±0,5% (maximum) |
| Répétabilité et hystérésis |
0Les émissions de dioxyde de carbone sont les émissions de dioxyde de carbone les plus élevées enregistrées. |
| Stabilité à long terme |
± 0,1% F.S./Année (typique) ± 0,2% F.S./Année (max.) |
| Dérive de température au point zéro |
Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage de qualité supérieure. |
| Dérive de température à pleine échelle |
Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage de qualité supérieure. |
| Réponse de fréquence |
2.4 Khz |
| Température de compensation |
Pour le calcul de la température de l'air, il est nécessaire de déterminer la température de l'air. |
| Température de fonctionnement |
-20°C à 80°C |
| Température de stockage |
-40°C à 120°C |
| Vibration |
10 g,55 Hz ~ 2 kHz |
| Matériel de logement |
304,316L |
| Matériau du diaphragme |
autres |
| Résistance à l'isolation |
100 MΩ 100 VDC |
| Classification à l'épreuve des explosions |
Ex db IIC T6 Gb |
| Classement de protection |
Pour la protection contre la corrosion |
| Sceau à anneau O |
Ruban fluoré |
| Le poids |
~ 0,15 kg |
| Signal de sortie |
Voltage d'alimentation |
Type de sortie |
| 4 à 20 mA |
12 à 30 VDC |
Fil 2/3/4 |
| 0 à 10/20 mA |
3 fils |
| 0/1 à 5 V |
| 0/1 à 10 V |
| 0.5 à 4,5 V |
5 VDC |
1. Lors du choix des produits, veuillez vous assurer que le support est compatible avec la partie de contact du produit à tester.
2Lors de la commande, veuillez noter que les produits à l'épreuve des explosions ne sont pas équipés d'un écran numérique.
3. Lors de la commande d'un émetteur avec tête d'affichage LCD ou LED, l'alimentation de l'émetteur ne doit pas être inférieure à 20 VDC.
4. Pour assurer le fonctionnement fiable du produit, il est recommandé que l'utilisateur, sur le terrain, installe des dispositifs de protection contre la foudre,et de s'assurer que les produits et l'alimentation.
5La plage de température de fonctionnement nominale de l'anneau O en caoutchouc au fluor est de -20°C à 250°C. Lorsque la température de fonctionnement du produit est inférieure à -20°C, il convient de choisir l'anneau d'étanchéité de type EPDM O.
6La longueur par défaut du câble est de 1,5 m, il existe trois types de matériaux au choix.Si vous avez besoin d'un autre matériau de câble, veuillez le préciser dans le formulaire de commande.
7En cas de fortes vibrations, de coup de poing instantané, de fortes interférences électromagnétiques ou radiofréquences et d'autres exigences spéciales, veuillez nous informer de notre société et indiquer dans la commande.
| Guide des commandes |
| BP15X |
Transmetteur de pression analogique |
| |
Le code |

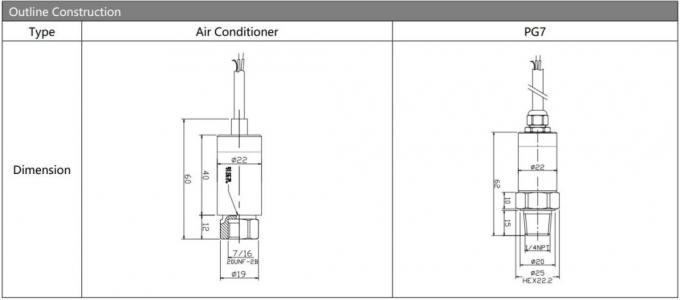

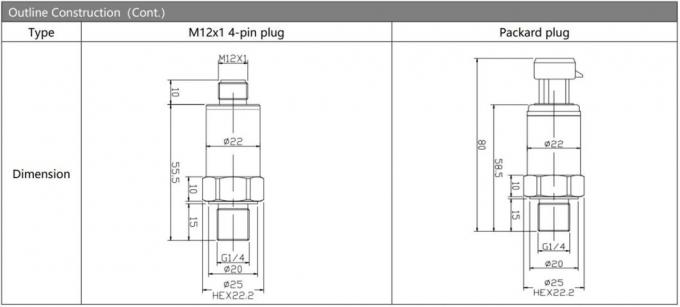

Construction du schéma |
| 5 |
Bouchon de Packard |
6 |
Cable de sortie directe scellé 1,5 m |
| 7 |
Connecteur mini Hirschmann |
8 |
Le connecteur Hirschmann |
| |
Plage de mesure |
Pour les appareils à combustion électrique |
(0-X) Kpa
ou MPa |
X: Je ne sais pas. Indique la plage de mesure réelle |
| |
Le code |
Énergie |
| D1 |
24 VDC |
| D2 |
5 VDC |
| D3 |
Autres |
| |
Le code |
Signal de sortie |
|
| S1 |
4 à 20 mADC |
S5 |
0 à 20 mADC |
| S2 |
1 à 5 VDC |
S6 |
0 à 10 VDC |
| S3 |
0 à 5VDC |
S7 |
0Pour les conducteurs de véhicules à moteur |
| S4 |
0 à 10 mADC |
|
|
| |
Le code |
Connexion sous pression |
| J1 |
Une M20×1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
Le 7/16-20UNF |
| J5 |
Autres ((¢50.4 Flange) |
| |
Le code |
Connexion électrique |
| B1 |
Je suis Hirschmann. |
| B2 |
PG7 |
| B3 |
Cable fermée sortie 1,5 mètre |
| B4 |
Autres |
| |
Le code |
Type de pression |
| G |
Pression de mesure |
| Une |
Une pression absolue |
| S |
Pression de référence scellée |
FAQ:
1Q: Quelles sont les caractéristiques de vos émetteurs de capteurs de pression?
A: haute précision, durabilité et excellentes performances.
2Q: Puis-je personnaliser des spécifications spéciales?
R: Oui, nos ingénieurs peuvent personnaliser les produits pour répondre à des besoins spécifiques. Nous fournissons des services OEM et ODM.
3- Qu' est-ce qui estUne garantie de qualité?
R: Nos produits ont une garantie limitée de 12 à 18 mois à compter de la date d'expédition à l'acheteur d'origine. Hengtong remplacera ou réparera les produits défectueux gratuitement.Cette garantie ne s'applique pas aux unités modifiées.Il a été maltraité, négligé.
4Q: Quel est le délai de livraison typique?
R: 5 à 8 jours ouvrables pour les modèles standard.
5Q: Quel est le prix des produits?
R: Prix compétitifs avec remises pour les commandes en vrac ou les partenaires à long terme.
6. Q: Quelle est la garantie de vos produits? Et service après-vente?
R: Notre temps de garantie est de 24 mois après l'expédition, et notre service après-vente répondra à vos questions dans les 24 heures, l'instruction à distance par le réseau PC esttoujours disponible.
