BP156 OEM 4-20mA Capteur d'émetteur à haute pression stable pour la mesure du gaz liquide d'eau
Product Details
| Modèle N°.: | BP156 | Matériau de logement: | Acier inoxydable |
|---|---|---|---|
| Marque déposée: | HT capteur | Origine: | Chine |
| Type de structure: | Capteur de l'émetteur de pression au silicium diffus | Grade de précision: | 0,5 % F.S. |
| Plage de pression: | Pour les appareils à combustion électrique | Classification IP: | Pour la protection contre la corrosion |
| Personnalisation: | OEM et ODM | Le pouvoir: | Pour les appareils de commande électrique |
| Mettre en évidence |
4-20mA pressure transmitter sensor,high stable pressure sensor for liquids,OEM pressure transmitter for gas measurement |
||
Product Description

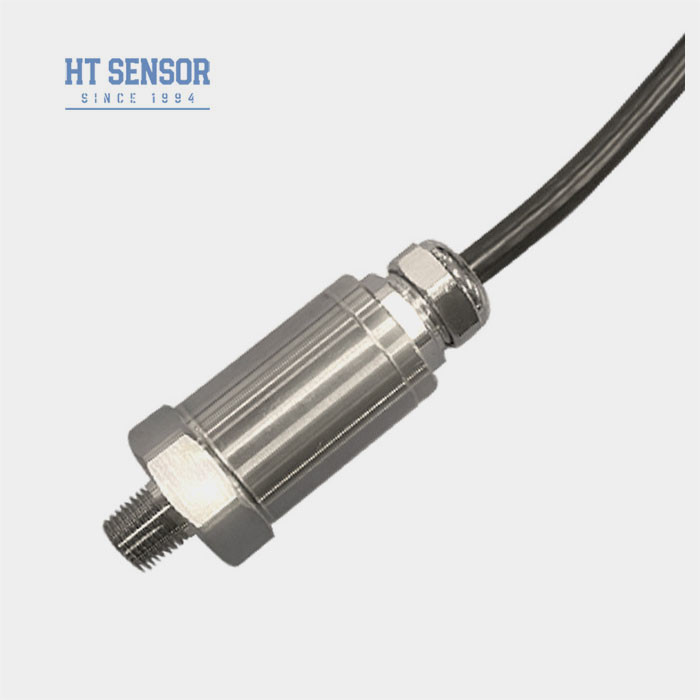

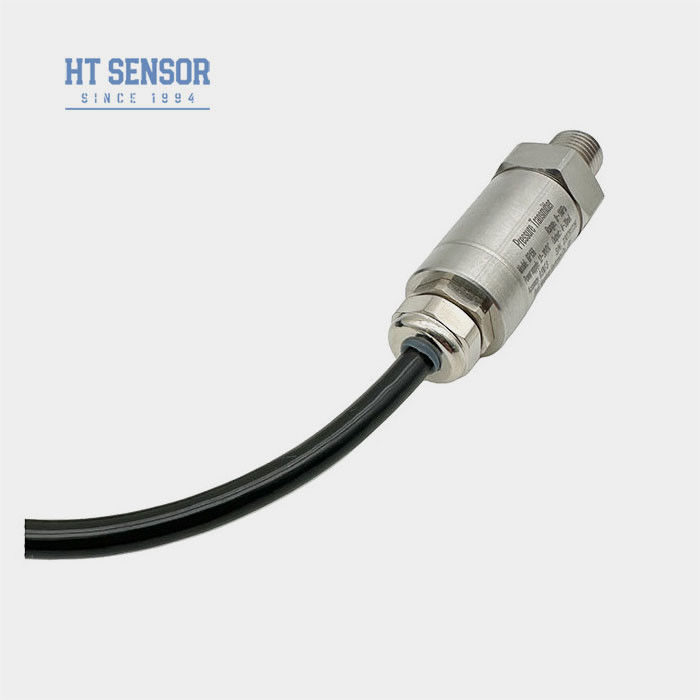

BP156 OEM 4-20mA Capteur d'émetteur à haute pression stable pour la mesure du gaz liquide d'eau
BP156 Émetteur de pression
L'installation du capteur d'émission de pression:
Le capteur d'émetteur de pression BP156 utilise le noyau rempli d'huile d'une membrane d'isolation en silicium résistant à la pression de la série HT comme élément de mesure du signal.Le circuit de traitement du signal est situé dans un boîtier en acier inoxydableLe produit a été soumis à des tests rigoureux et au dépistage du vieillissement des composants, des produits semi-finis,et produits finis pour assurer des performances stables et fiables.
Caractéristiques du produitd'un capteur d'émetteur de pression:
1Large plage de mesure, structure en acier inoxydable, formes diverses d'interfaces sous pression
2. structure en acier inoxydable de protection IP65
3.Structure en acier inoxydable de haute précision
Applicationsd'un capteur d'émetteur de pression:
1- Mesure de pression des gaz et liquides non corrosifs avec l'acier inoxydable 316L
2Appliqué dans les industries maritime et aéronautique
3Utilisé dans les procédés industriels sur site tels que le pétrole, la chimie, la métallurgie, la production d'énergie et l'hydrologie
4. Utilisé dans les systèmes de commande hydraulique et pneumatique
| Paramètres de performanced'un capteur d'émetteur de pression: | |
| Plage de mesure | Le système d'aération doit être équipé d'un système d'aération de puissance de l'air. |
| Type de pression | Pression de mesure, pression absolue, pression scellée |
| Surcharge | ≤ 1,5 fois la plage nominale |
| Précision @ 25oC | Le système de régulation de la température doit être équipé d'un système de régulation de la température. |
| Répétabilité et hystérésis | 0Les émissions de dioxyde de carbone sont les émissions de dioxyde de carbone les plus élevées enregistrées. |
| Stabilité à long terme | ± 0,1% F.S./Année (typique) ± 0,2% F.S./Année (max.) |
| Dérive de température au point zéro | Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage de qualité supérieure. |
| Dérive de température à pleine échelle | Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage de qualité supérieure. |
| Réponse de fréquence | 2.4 Khz |
| Température de compensation | Pour le calcul de la température de l'air, il est nécessaire de déterminer la température de l'air. |
| Température de fonctionnement | -20°C à 80°C |
| Température de stockage | -40°C à 120°C |
| Vibration | 10 g,55 Hz ~ 2 kHz |
| Matériel de logement | 304,316L |
| Matériau du diaphragme | autres |
| Résistance à l'isolation | 100 MΩ 100 VDC |
| Classification à l'épreuve des explosions | Ex db IIC T6 Gb |
| Classement de protection | Pour la protection contre la corrosion |
| Sceau à anneau O | Ruban fluoré |
| Le poids | - 0,05 kg |
| Signal de sortie | Voltage d'alimentation | Type de sortie |
| 4 à 20 mA | 12 à 30 VDC | Fil 2/3/4 |
| 0 à 10/20 mA | 3 fils |
|
| 0/1 à 5 V | ||
| 0/1 à 10 V | ||
| 0.5 à 4,5 V | 5 VDC |

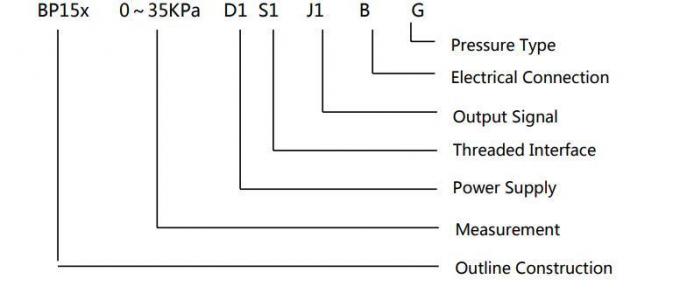

| Exemples de sélection |
| Conseils pour commander |
1Lors de la sélection du produit, veuillez vous assurer que le milieu d'essai est compatible avec les parties de contact du produit.
2Lors de la commande, veuillez noter que les produits à l'épreuve des explosions ne sont pas équipés d'un écran numérique.
3. Lors de la commande d'un émetteur équipé d'une tête d'affichage LCD ou LED, l'alimentation de l'émetteur ne doit pas être inférieure à 20 VDC.
4. Pour assurer le fonctionnement fiable du produit,il est recommandé aux utilisateurs d'installer des dispositifs de protection contre la foudre sur place et de s'assurer que le produit et l'alimentation sont reliés à la terre de manière fiable..
5Les anneaux O en caoutchouc fluoré ont une plage de température de fonctionnement nominale de - 20 °C à 250 °C. Lorsque la température de fonctionnement du produit est inférieure à - 20 °C, il convient de choisir un anneau d'étanchéité de type EPDM O.
6. La longueur par défaut du câble est de 1,5 m et il existe trois types de matériaux au choix.Si ce n'est pas spécifié, le matériel de câble en polyéthylène peut être utilisé.Si vous avez besoin de différents matériaux de câble,Veuillez indiquer dans l'ordre.7En cas d'exigences particulières telles que des vibrations fortes, un impact instantané, des interférences électromagnétiques ou radiofréquences fortes, veuillez nous en informer et les indiquer dans la commande.
| Guide des commandes | |||||||||
| BP15X | Transmetteur de pression analogique | ||||||||

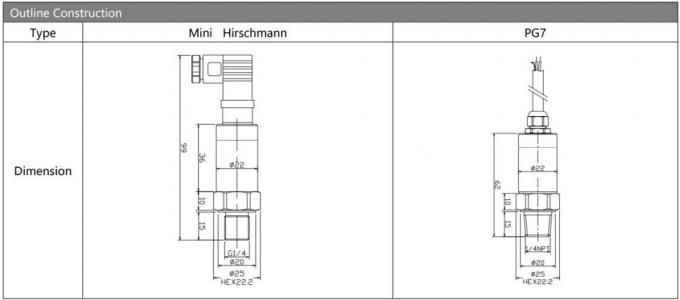

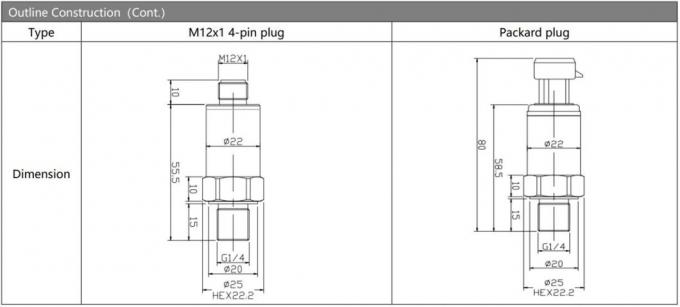

| Le code | Construction du schéma | ||||||||
| 5 | Bouchon de Packard | 6 | Cable de sortie directe scellé 1,5 m | ||||||
| 7 | Connecteur mini Hirschmann | 8 | Le connecteur Hirschmann | ||||||
| Plage de mesure | Pour les appareils à combustion électrique | ||||||||
| (0-X) Kpa ou MPa |
X: Je ne sais pas. Indique la plage de mesure réelle | ||||||||
| Le code | Énergie | ||||||||
| D1 | 24 VDC | ||||||||
| D2 | 5 VDC | ||||||||
| D3 | Autres | ||||||||
| Le code | Signal de sortie | ||||||||
| S1 | 4 à 20 mADC | S5 | 0 à 20 mADC | ||||||
| S2 | 1 à 5 VDC | S6 | 0 à 10 VDC | ||||||
| S3 | 0 à 5VDC | S7 | 0Pour les conducteurs de véhicules à moteur | ||||||
| S4 | 0 à 10 mADC | ||||||||

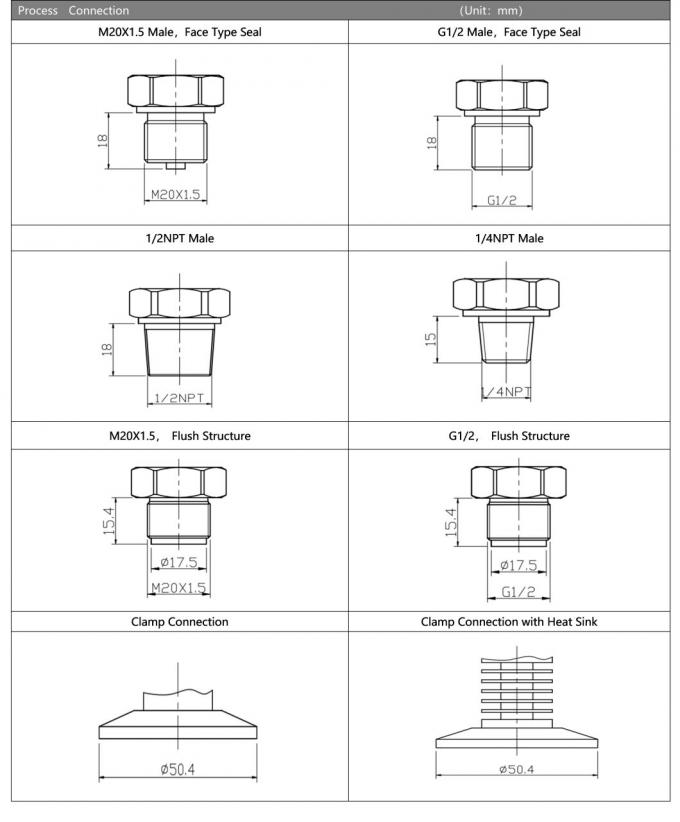

| Le code | Connexion sous pression | ||||||||
| J1 | Une M20×1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | Le 7/16-20UNF | ||||||||
| J5 | Autres ((¢50.4 Flange) | ||||||||

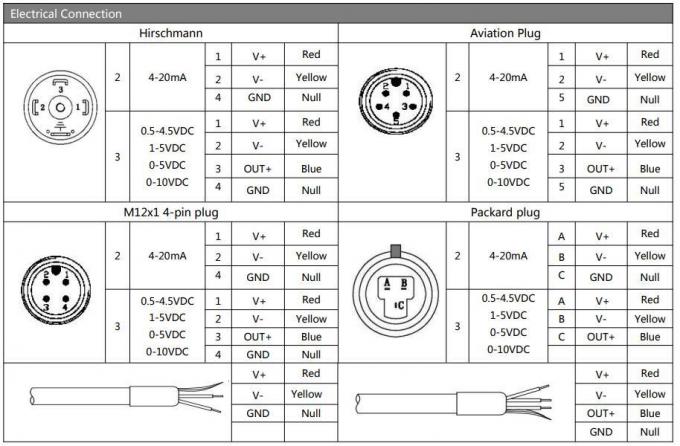

| Le code | Connexion électrique | ||||||||
| B1 | Je suis Hirschmann. | ||||||||
| B2 | PG7 | ||||||||
| B3 | Cable fermée sortie 1,5 mètre | ||||||||
| B4 | Autres | ||||||||
| Le code | Type de pression | ||||||||
| G | Pression de mesure | ||||||||
| Une | Une pression absolue | ||||||||
| S | Pression de référence scellée | ||||||||
Questions fréquentes
Q: Êtes-vous une société commerciale ou un fabricant?
R: Nous sommes un fabricant depuis l'année 2004, engagé dans la production d'instruments de mesure de pression/niveau/température de haute précision, de stabilité à long terme et rentables.
Q: Quel est votre système de contrôle qualité?
R: Notre usine est certifiée selon ISO 9001-2015. Tous les produits sont complétés par une compensation de température et un test de vieillissement de 48 heures avant expédition.
Q: Quelle est la garantie de vos produits?
R: 12 à 18 mois à compter de la date d'expédition, pour les dommages non causés par l'homme.
Q: Expédition et livraison?
R: Les petites commandes sont livrées par DHL, Fedex, TNT, UPS, avec un délai de livraison de 4 à 5 jours ouvrables.
Il est recommandé d'expédier les grandes commandes par voie maritime.
