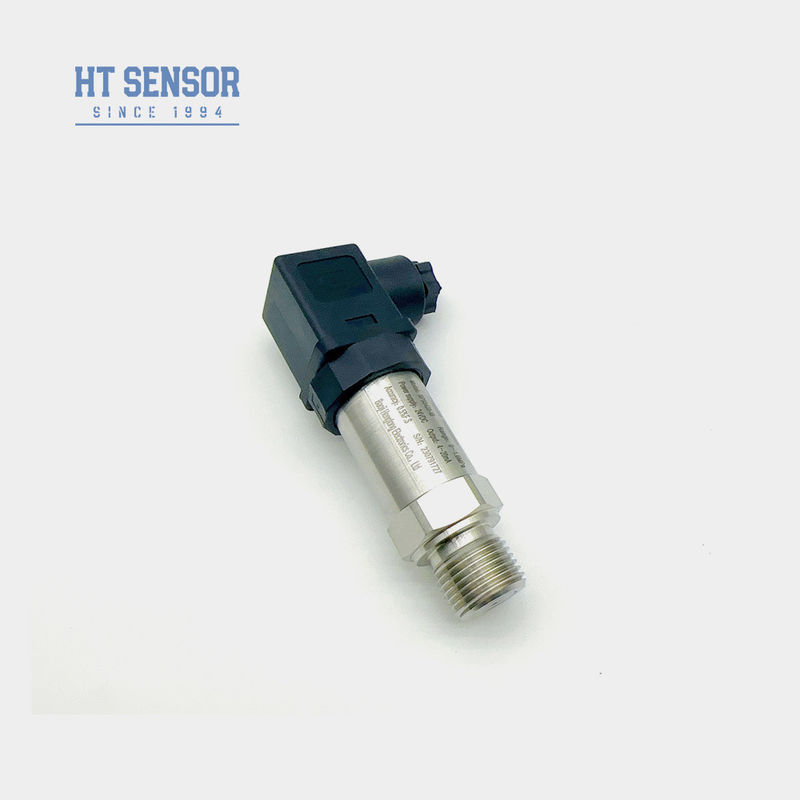

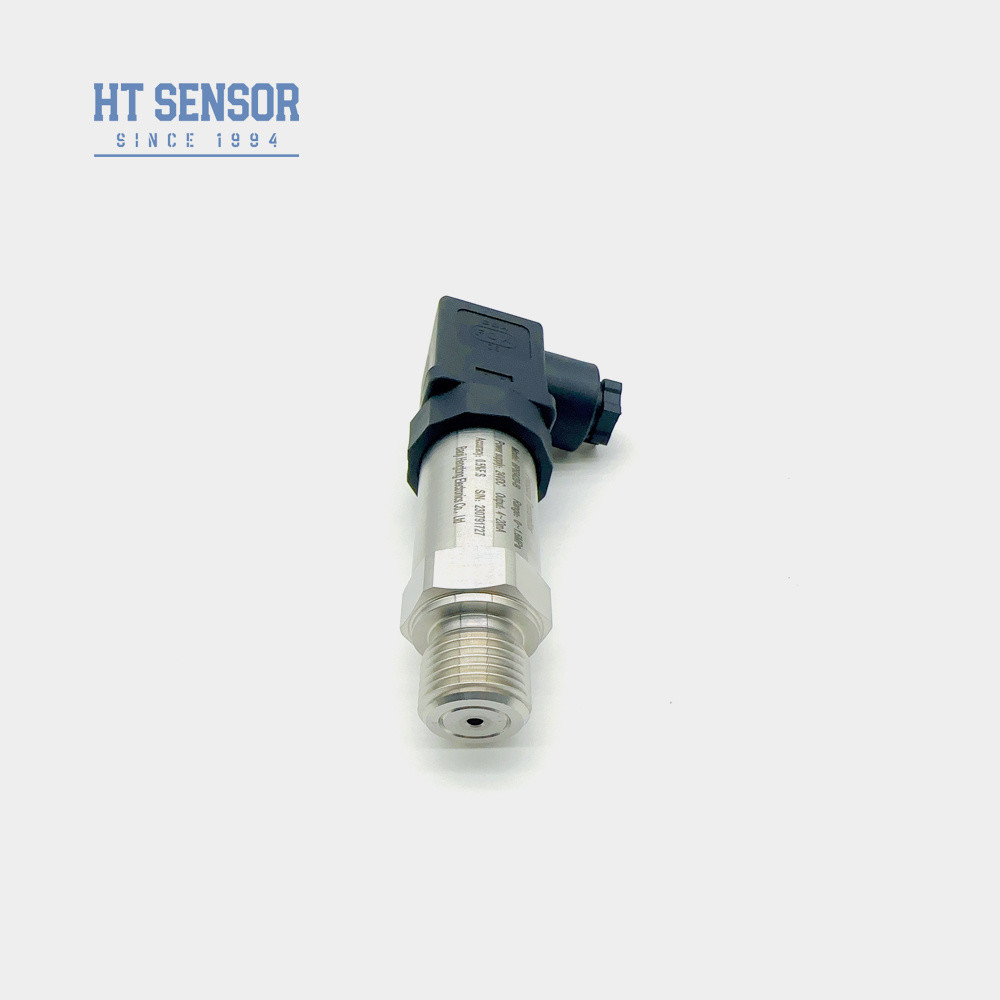

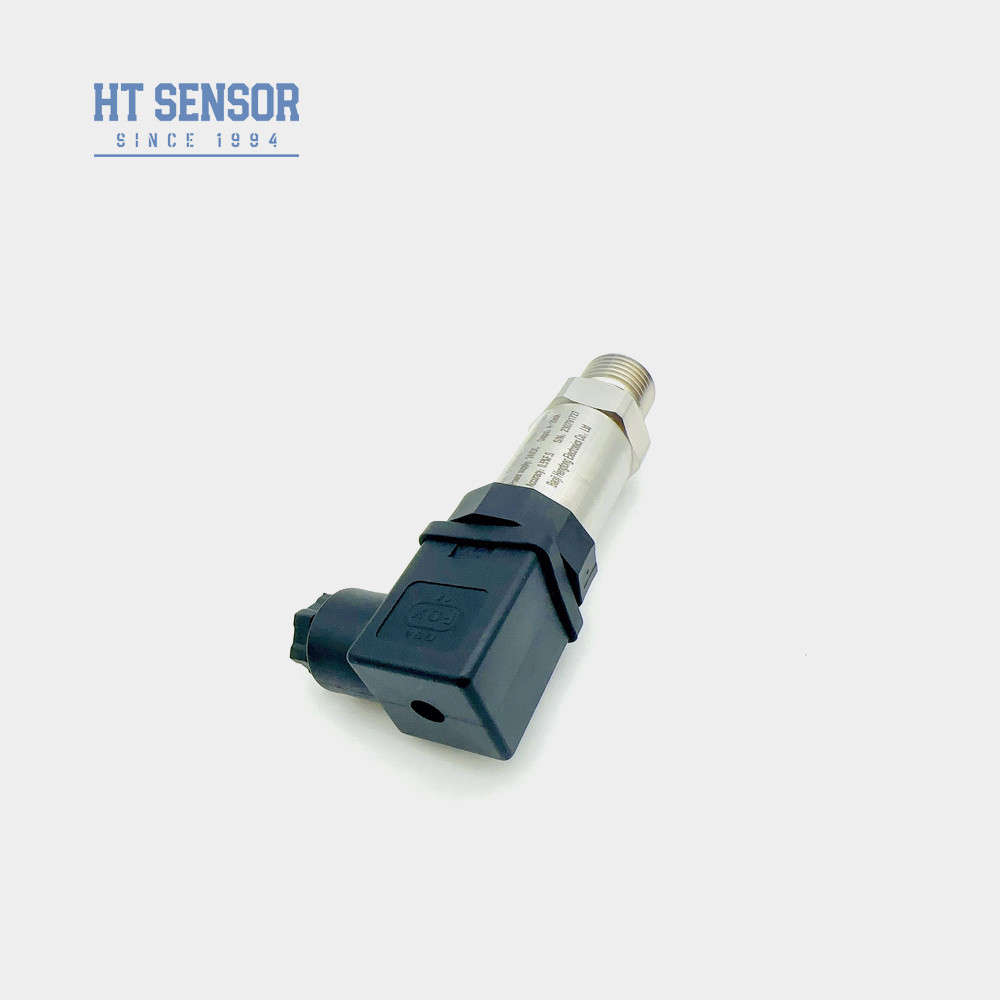

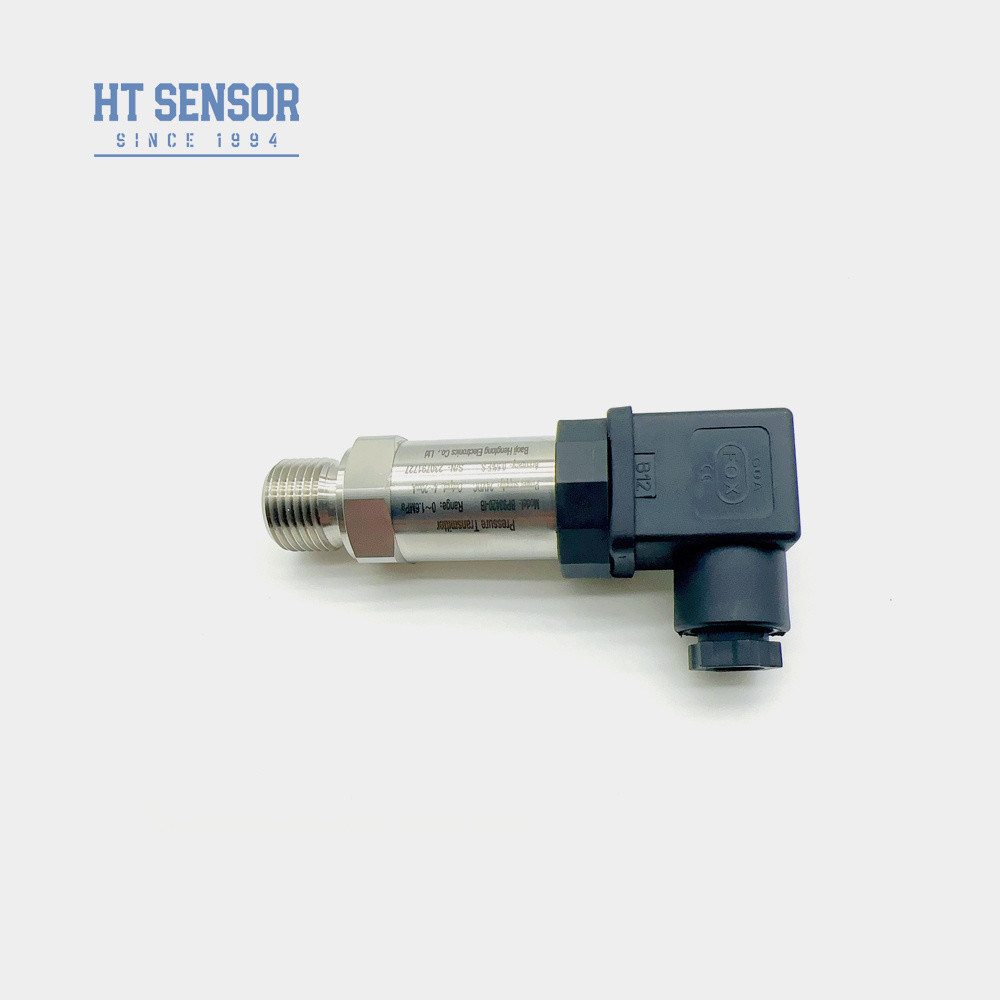

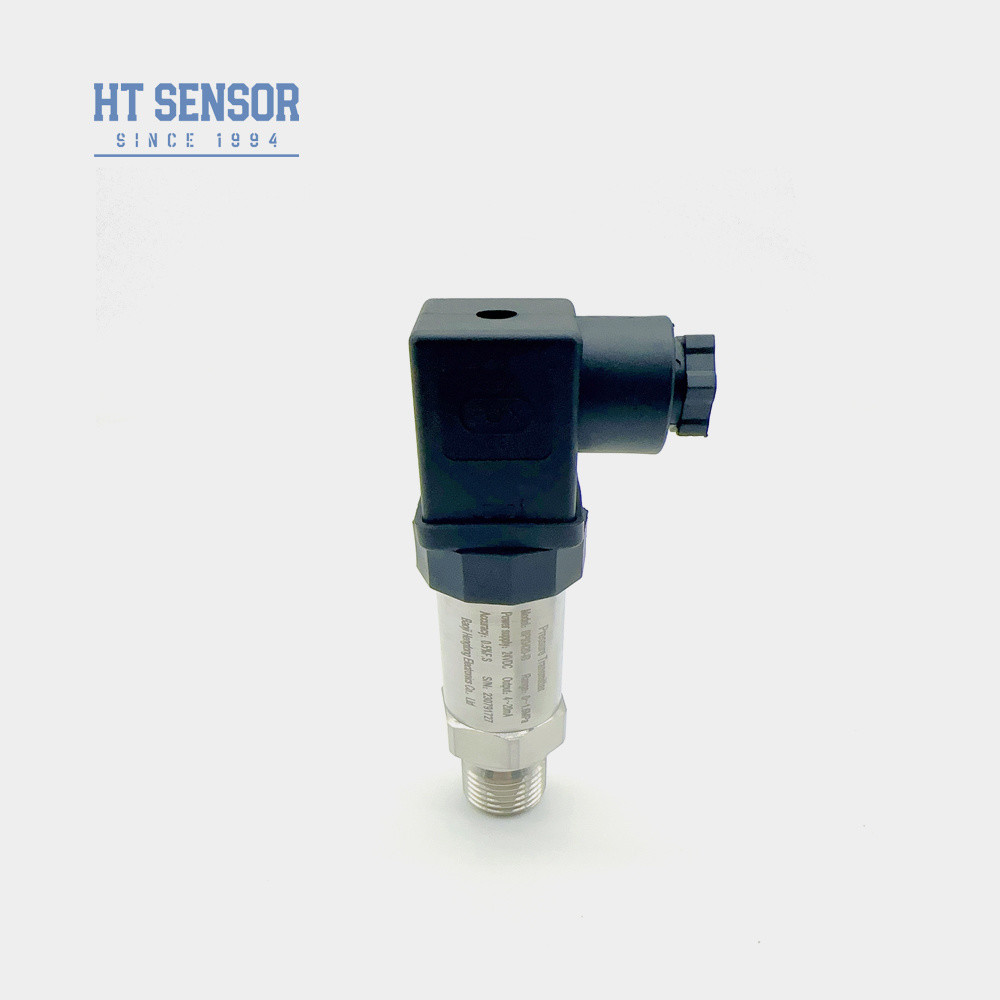

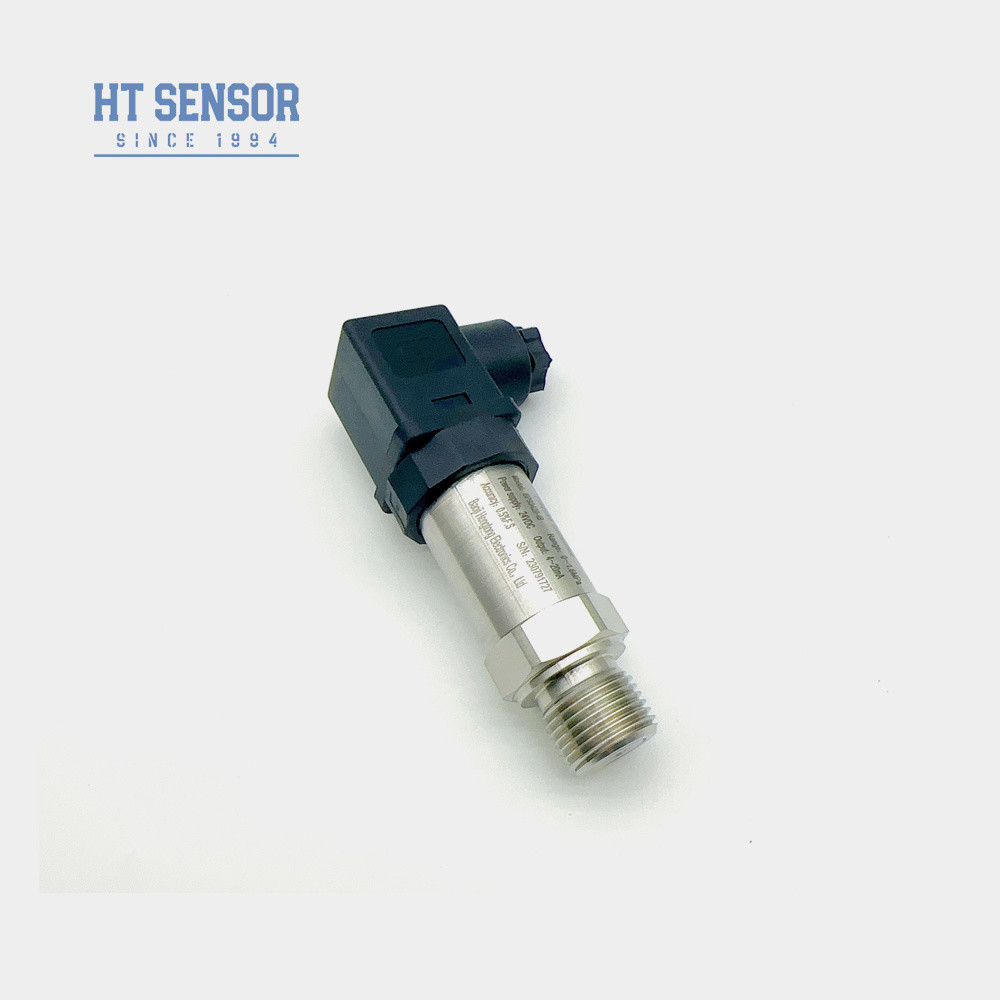

BP93420IB Émetteur de pression
Introduction:
Le transmetteur de pression BP93420IB utilise une cellule de détection remplie d'huile isolée en silicium de diffusion de la série HT comme élément de mesure principal du signal.Le circuit de traitement du signal est logé dans un boîtier en acier inoxydable, où il convertit le signal du capteur en un signal de sortie standardisé. Tous les composants, sous-ensembles et produits finis sont soumis à des tests rigoureux et des processus de dépistage du vieillissement,assurer une performance stable et fiable.
Caractéristiques du produit:
1Une large gamme de mesures avec une construction entièrement en acier inoxydable et des options d'interface de pression polyvalentes.
2Conception compacte et légère.
3. réglage indépendant de zéro et de portée.
4Une grande précision est obtenue grâce à une structure en acier inoxydable entièrement intégrée.
5- étalonnage flexible du point zéro et de l'échelle complète
Applications:
1- Mesure de pression des gaz et liquides non corrosifs avec l'acier inoxydable 316L
2Appliqué dans les industries maritime et aéronautique
3. Utilisé dans les procédés industriels sur site tels que le pétrole, la chimie, la métallurgie, la production d'énergie et l'hydrologie
4. Utilisé dans les systèmes de commande hydraulique et pneumatique
| Paramètres de performance: |
| Plage de mesure |
- 100 kPa... 0 kPa ~ 10 kPa... 100 MPa |
| Type de pression |
Pression de mesure, pression absolue, pression scellée |
| Surcharge |
≤ 1,5 fois la plage nominale |
| Précision @ 25oC |
±0,25% (typique) ±0,5% (maximum) |
| Répétabilité |
00,1% FS |
| Hystérésis |
00,1% FS |
| Stabilité à long terme |
± 0,1% F.S./Année (Typical) ± 0,2% F.S./Année (Maximum) |
| Dérive de température au point zéro |
Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage. |
| Dérive de température à pleine échelle |
Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage. |
| Température de compensation |
Pour le calcul de la température de l'air, il est nécessaire de déterminer la température de l'air. |
| Température de fonctionnement |
-20°C à 80°C |
| Température de stockage |
-40°C à 120°C |
| Vibration |
10 g,55 Hz ~ 2 kHz |
| Matériel de logement |
304,316L |
| Matériau du diaphragme |
autres |
| Résistance à l'isolation |
100 MΩ 100 VDC |
| Classification à l'épreuve des explosions |
Ex II C T6 Ga |
| Classement de protection |
Pour la protection contre la corrosion |
| Le sceau O-Ring. |
Ruban fluoré |
| Le poids |
~ 0,125 kg |
| Signal de sortie |
Voltage d'alimentation |
Type de sortie |
| 4 à 20 mA |
12 à 30 VDC |
Fil 2/3/4 |
| 0 à 10/20 mA |
3 fils |
| 0/1 à 5 V |
| 0/1 à 10 V |
| 0.5 à 4,5 V |
5 VDC |
1Assurez-vous que le milieu mesuré est compatible avec toutes les pièces mouillées avant la sélection du produit.
2Veuillez noter que les têtes d'affichage numérique ne sont pas fournies avec les variantes à l'épreuve des explosions lors de la commande.
3Pour les émetteurs équipés d'une tête d'affichage LCD ou LED, la tension d'alimentation doit être d'au moins 20 VDC.
4Pour un fonctionnement fiable du produit, il est conseillé aux utilisateurs d'installer une protection contre la foudre appropriée sur le site d'installation et de s'assurer que le produit et l'alimentation sont correctement mis à la terre.
5. L'anneau O en caoutchouc fluoré standard est conçu pour des températures allant de -20°C à 250°C. Pour les températures de fonctionnement inférieures à -20°C, un anneau O EPDM doit être sélectionné.
6. Le câble par défaut est de 1,5 m de long et est disponible en trois matières; le polyéthylène est fourni, sauf indication contraire. Veuillez indiquer les préférences en matière alternative sur la commande.
7Veuillez informer notre société et détailler toute exigence spéciale, telle que les vibrations sévères, les chocs transitoires, les interférences électromagnétiques fortes ou les interférences radiofréquences, directement dans votre commande.
| Guide des commandes |
| BP93420XX |
Transmetteur de pression |
| |
Le code |
Construction du schéma |
| IB |
Transmetteur de pression générale |
Les États membres |
Affichage du transmetteur de pression |
| IE |
Transmetteur de pression de l'aviation résistant aux chocs |
IIC/III |
Général industriel/ Transmetteur de pression à écran |
| Si |
Transmetteur de pression à l'épreuve de l'humidité |
Les États membres |
Transmetteur de pression général/affichage |
| Dans |
Transmetteur de pression dédié pour la climatisation |
|
|
| C.I. |
Transmetteur à haute température |
|
|
| Le QI1/QI2 |
Grand diaphragme/émetteur à haute température sous pression |
|
|
| |
Plage de mesure |
- Je ne sais pas.1. . Je ne peux pas.01... 100 MPa |
| (0-X) Kpa ou MPa |
X: indique la plage de mesure réelle |
| |
Le code |
Énergie |
| D1 |
24 VDC |
| D2 |
5 VDC |
| D3 |
Autres |
| |
Le code |
Signal de sortie |
| S1 |
4 à 20 mADC |
S5 |
0 à 20 mADC |
| S2 |
1 à 5 VDC |
S6 |
0 à 10 VDC |
| S3 |
0 à 5VDC |
S7 |
0Pour les conducteurs de véhicules à moteur |
| S4 |
0 à 10 mADC |
|
|
| |
Le code |
Connexion sous pression |
| J1 |
Une M20×1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
Le 7/16-20UNF |
| J5 |
Autres |
| |
Le code |
Connexion électrique |
| B1 |
Je suis Hirschmann. |
| B2 |
PG7 prise de courant |
| B3 |
Sortie du câble scellé |
| B4 |
2088 Enveloppes industrielles |
| B5 |
2088 Enveloppe industrielle avec affichage |
| B6 |
Autres |
| |
Le code |
Type de pression |
| G |
Pression de mesure |
| Une |
Une pression absolue |
| S |
Pression de référence scellée |
FAQ:
1Q: Quelles sont les caractéristiques de vos émetteurs de capteurs de pression?
A: haute précision, durabilité et excellentes performances.
2Q: Puis-je personnaliser des spécifications spéciales?
R: Oui, nos ingénieurs peuvent personnaliser les produits pour répondre à des besoins spécifiques. Nous fournissons des services OEM et ODM.
3Q: Quelle est votre capacité de production?
A: Je suis désolé. Nos installations de fabrication peuvent produire jusqu'à 30 000 émetteurs de capteurs de pression par mois, nous sommes donc pleinement capables de répondre aux besoins des commandes à grande échelle.il est conseillé de contacter notre équipe de vente à l'avance pour assurer une production en douceur et un calendrier de livraison.
4Q: Quel est le délai de livraison typique?
R: 5 à 8 jours ouvrables pour les modèles standard.
5Q: Quel est le prix des produits?
R: Prix compétitifs avec remises pour les commandes en vrac ou les partenaires à long terme.
6. Q: Quelle est la garantie de vos produits? Et service après-vente?
R: Notre temps de garantie est de 24 mois après l'expédition, et notre service après-vente répondra à vos questions dans les 24 heures, l'instruction à distance par PC réseau esttoujours disponible.
