Sensor Hengtong 4-20mA Transmetteur de pression pour le réservoir d'eau de l'air, du gaz et de l'huile
Product Details
| Le numéro de modèle.: | BP93420-IB | Personnalisé: | Personnalisé |
|---|---|---|---|
| Classement de protection: | Pour la protection contre la corrosion | Stabilité à long terme: | +-0,2% F.S/Année ((Typ.) |
| Matériel de logement: | autres | Type de pression: | Pression de mesure, pression absolue, pression scellée |
| Origine: | Chine | Code du SH: | 9026201090 |
| Type: | Transmetteur de pression normale | Mesure du milieu: | Liquide |
| degré de précision: | 0.5g | Plage de pression: | Pour les appareils à combustion électrique |
| Mettre en évidence |
4-20mA pressure transmitter sensor,air gas oil water pressure transmitter,tank measurement pressure sensor |
||
Product Description
Transmetteur de pression Hengtong Sensor 4-20mA pour la mesure de pression de réservoirs d'air, de gaz, d'huile et d'eau
Description du produit

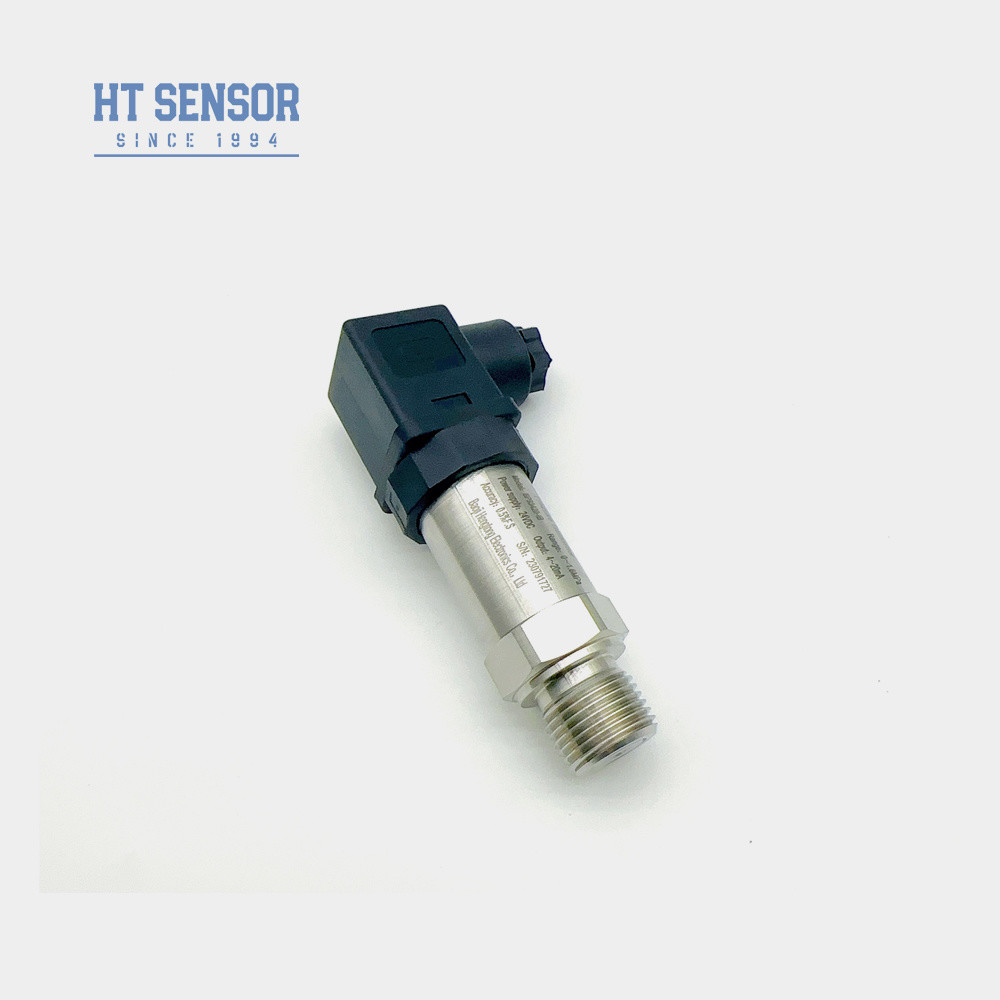

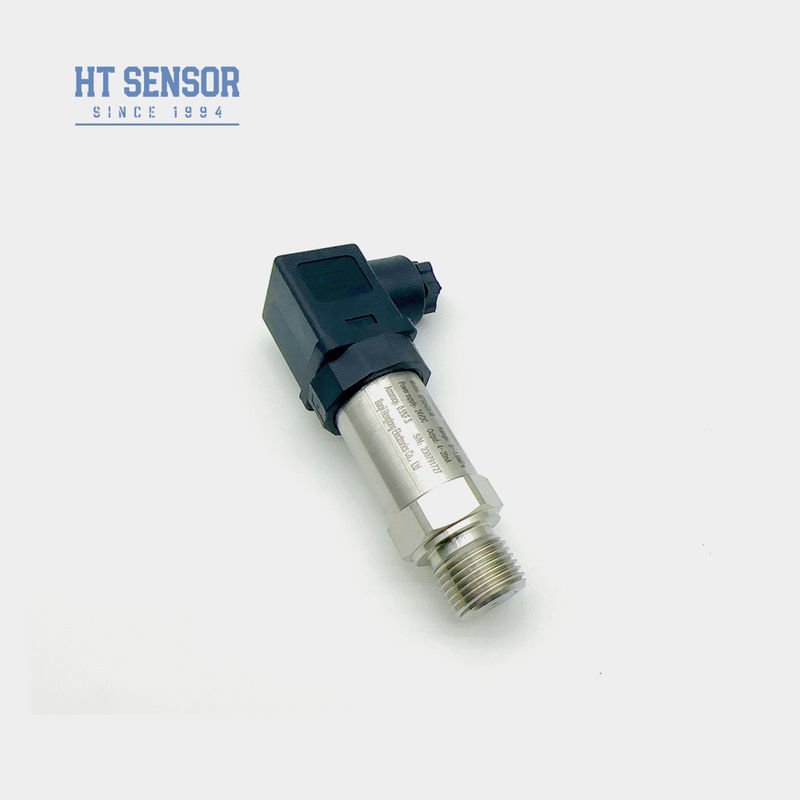

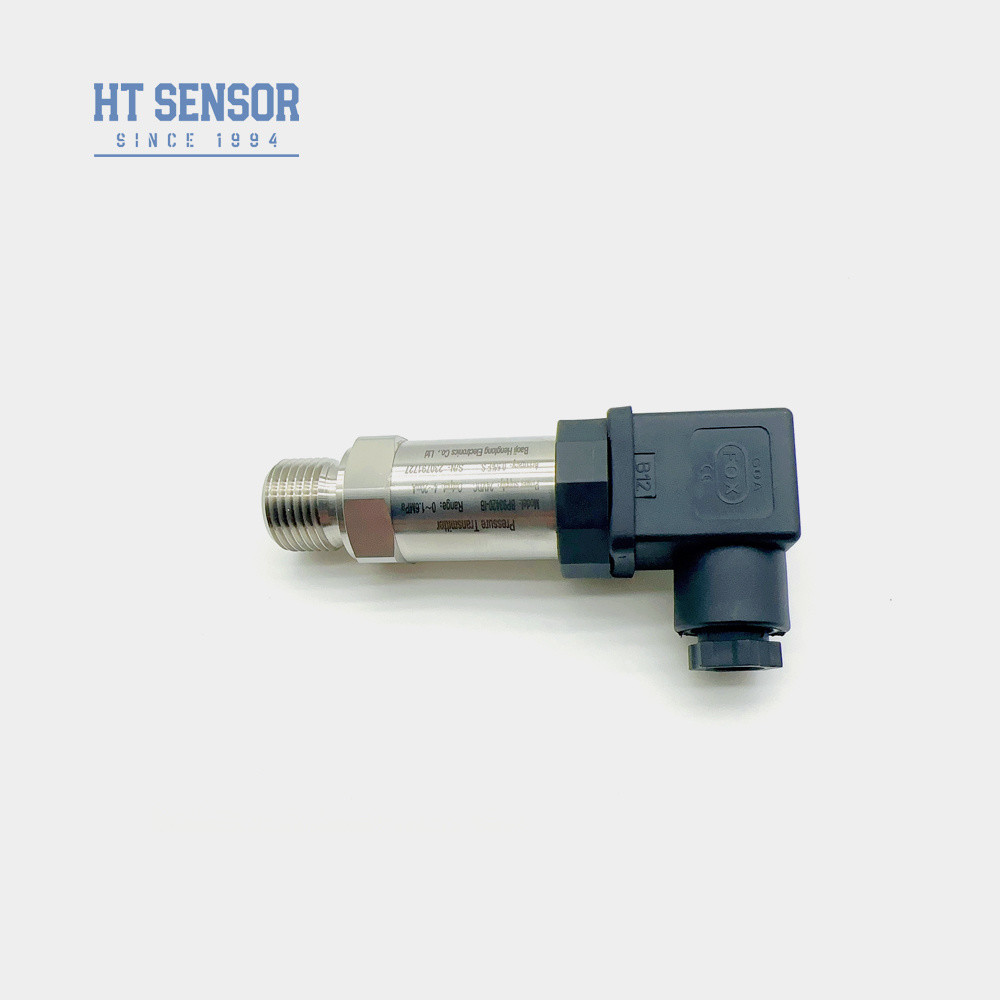

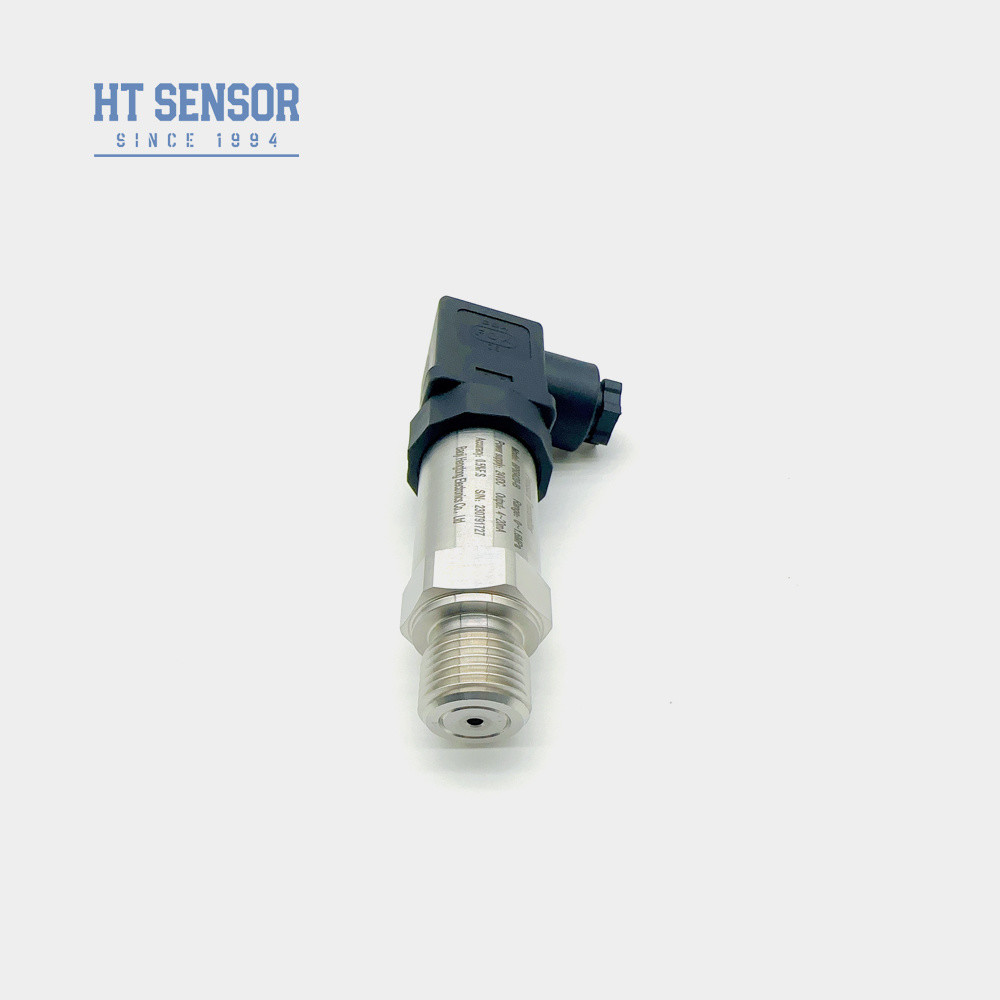

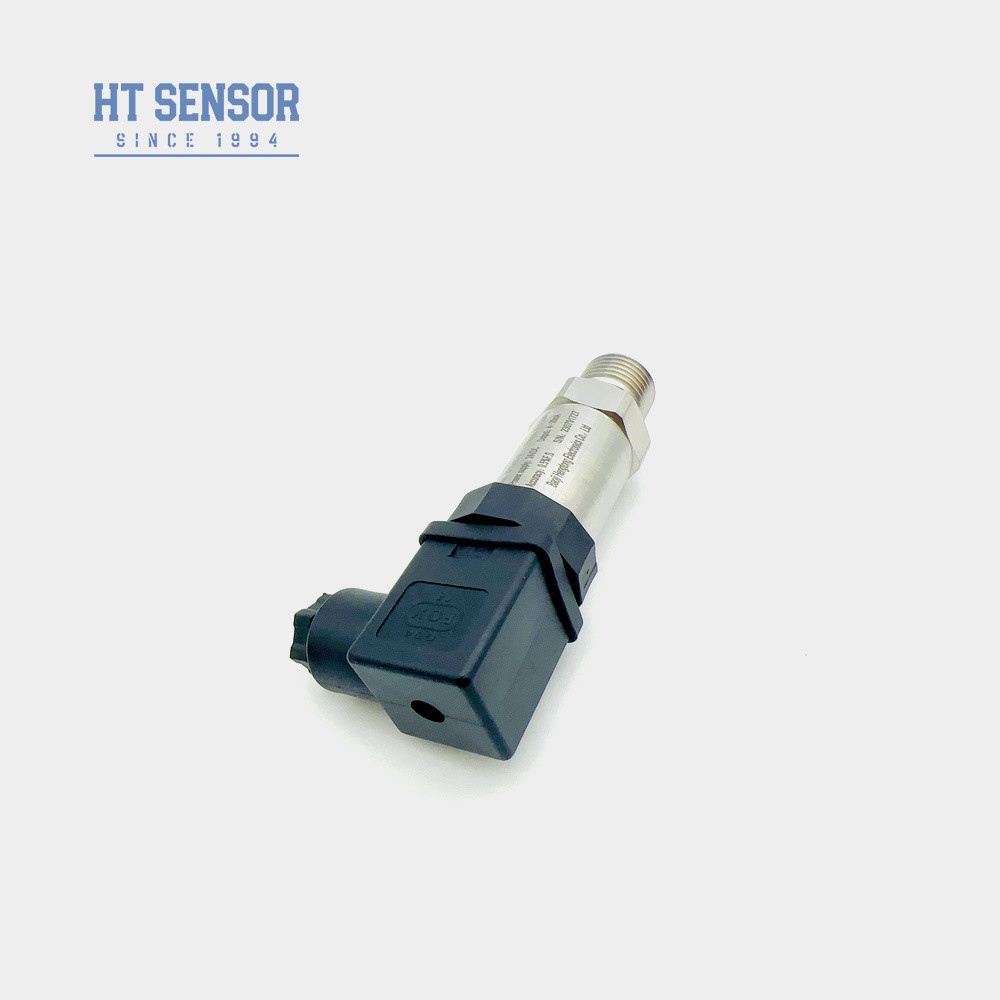

Transmetteur de pression BP93420IB
Introduction :
Le transmetteur de pression BP93420IB utilise un élément de mesure principal en silicium diffusé isolé de la série HT, rempli d'huile. Le circuit intégré de conditionnement du signal, logé dans un boîtier en acier inoxydable, convertit avec précision les lectures du capteur en signaux de sortie standardisés.
Les principales mesures d'assurance qualité comprennent :
- Tests de qualification au niveau des composants
- Évaluation du rodage pour les sous-ensembles
- Validation complète du produit final
Ce processus de vérification rigoureux garantit une stabilité opérationnelle et une fiabilité de mesure exceptionnelles à long terme.
Caractéristiques du produit :
1. Large plage de mesure, structure en acier inoxydable, diverses formes d'interface de pression
2. Conception compacte et légère
3. Zéro et pleine échelle réglables
4. Haute précision, structure entièrement en acier inoxydable
5. Zéro et pleine échelle réglables
Applications :
1. Mesure de la pression des gaz et liquides non corrosifs avec de l'acier inoxydable 316L
2. Appliqué dans les industries maritime et aéronautique
3. Utilisé dans les processus industriels sur site tels que le pétrole, la chimie, la métallurgie, la production d'énergie et l'hydrologie
4. Utilisé dans les systèmes de contrôle hydrauliques et pneumatiques
| Paramètres de performance : | |
| Plage de mesure | -100kPa…0kPa ~ 10kPa…100MPa |
| Type de pression | Pression relative, pression absolue, pression scellée |
| Surcharge | ≤ 1,5 fois la plage nominale |
| Précision @ 25ºC | ±0,25 % (Typique) ±0,5 % (Maximum) |
| Répétabilité | 0,1 % FS |
| Hystérésis | 0,1 % FS |
| Stabilité à long terme | ±0,1 % F.S/An (Typique) ±0,2 % F.S/An (Maximum) |
| Dérive de température du point zéro | ±0,03 % F.S/ºC (≤100KPa) ±0,02 % F.S/ºC (>100KPa) |
| Dérive de température à pleine échelle | ±0,03 % F.S/ºC (≤100KPa) ±0,02 % F.S/ºC (>100KPa) |
| Température de compensation | 0-70ºC (≤10mpa, personnalisable) |
| Température de fonctionnement | -20ºC~80ºC |
| Température de stockage | -40ºC~120ºC |
| Vibration | 10g,55Hz ~ 2kHz |
| Matériau du boîtier | 304,316L |
| Matériau du diaphragme | 316L |
| Résistance d'isolement | 100MΩ 100VDC |
| Indice de protection | IP65 |
| Joint torique | Caoutchouc fluoré |
| Poids | ~0,25 kg |
| Signal de sortie | Tension d'alimentation | Type de sortie |
| 4~20mA | 12~30VDC | 2/3/4 fils |
| 0~10/20mA | 3 fils |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0,5~4,5V | 5VDC |
| Conseils de commande |
2. Lors de la commande, veuillez noter que les produits antidéflagrants n'incluent pas les têtes d'affichage numériques.
3. Lors de la commande de transmetteurs avec une tête d'affichage LCD ou LED, l'alimentation du transmetteur ne doit pas être inférieure à 20VDC.
4. Pour assurer un fonctionnement fiable du produit, il est recommandé aux utilisateurs d'installer des dispositifs de protection contre la foudre sur site et de s'assurer que le produit et l'alimentation sont mis à la terre de manière fiable.
5. La plage de température de fonctionnement nominale du joint torique en caoutchouc fluoré est de -20ºC à 250ºC. Lorsque la température de fonctionnement du produit est inférieure à -20ºC, il est nécessaire de choisir un joint torique en EPDM.
6. La longueur de câble par défaut est de 1,5 m, disponible en trois matériaux. Si non spécifié, il sera fourni avec un matériau de câble en polyéthylène. Si vous avez besoin d'un matériau de câble différent, veuillez le spécifier dans la commande.
7. Pour les exigences particulières telles que les fortes vibrations, la force d'impact instantanée, les fortes interférences électromagnétiques ou radiofréquences, veuillez en informer notre société et les spécifier dans la commande.

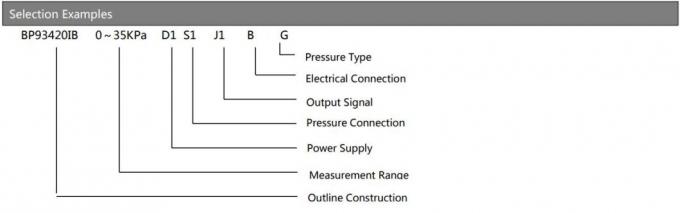

| Guide de commande | ||||||||
| BP93420XX | Transmetteur de pression | |||||||
| Code | Construction générale | |||||||
| IB | Transmetteur de pression général | IX | Transmetteur de pression avec affichage | |||||
| IE | Transmetteur de pression aéronautique résistant aux chocs | IIC/III | Transmetteur de pression industriel général/avec affichage | |||||
| IF | Transmetteur de pression étanche à l'humidité | IIE/IIIE | Transmetteur de pression général/avec affichage | |||||
| IN | Transmetteur de pression dédié à la climatisation | |||||||
| IC | Transmetteur de pression haute température | |||||||
| IQ1/IQ2 | Grand diaphragme / Transmetteur de pression haute température | |||||||
| Plage de mesure | -0,1. . .0~0,01...100MPa | |||||||
| (0-X)Kpa ou MPa | X : Indique la plage de mesure réelle | |||||||
| Code | Alimentation | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Autre | |||||||
| Code | Signal de sortie | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0,5~4,5VDC | |||||
| S4 | 0~10mADC | |||||||

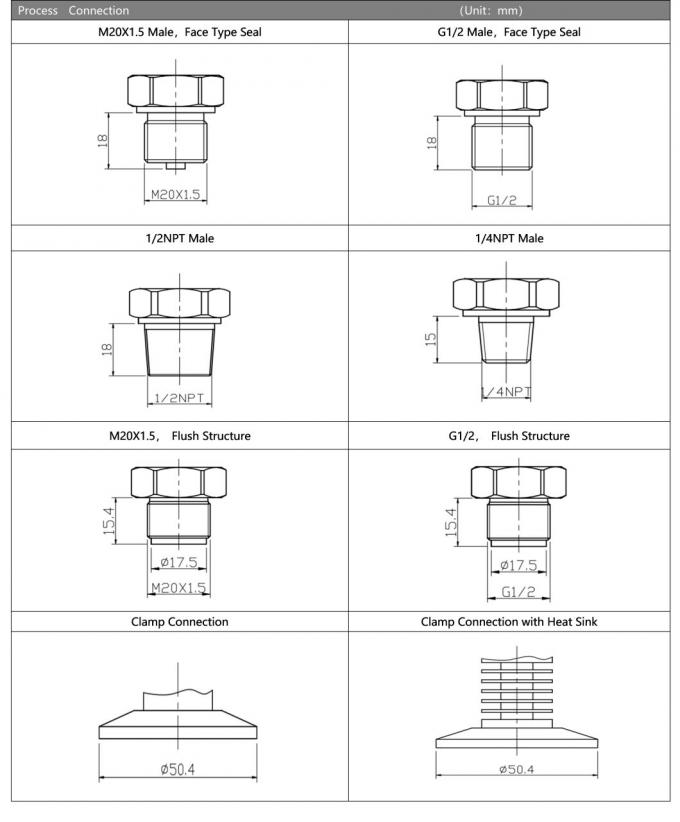

| Code | Raccord de pression | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Autre | |||||||

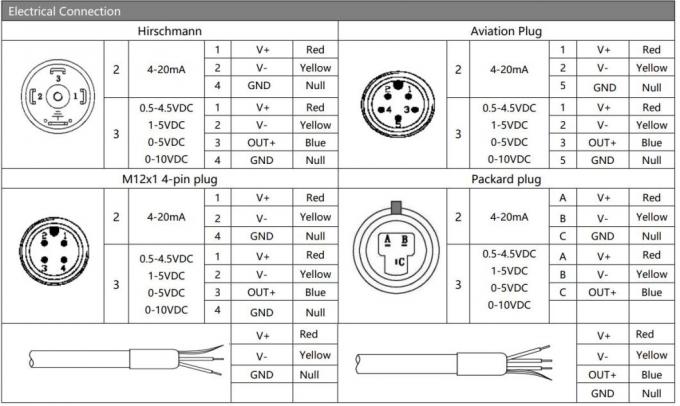

| Code | Raccordement électrique | |||||||
| B1 | Hirschmann | |||||||
| B2 | Prise PG7 | |||||||
| B3 | Sortie de câble scellée | |||||||
| B4 | Boîtier industriel 2088 | |||||||
| B5 | Boîtier industriel 2088 avec affichage | |||||||
| B6 | Autre | |||||||
| Code | Type de pression | |||||||
| G | Pression relative | |||||||
| A | Pression absolue | |||||||
| S | Pression de référence scellée | |||||||
FAQ :
1. Q : Quelles sont les caractéristiques de vos transmetteurs de capteurs de pression ?
R : Haute précision, durabilité et excellentes performances. Personnalisation disponible.
2. Q : Puis-je personnaliser des spécifications spéciales ?
R : Oui, nos ingénieurs peuvent adapter les produits pour répondre à des besoins spécifiques. Nous fournissons un service OEM et ODM.
3. Q : Quelle est votre capacité de production ?
R : Nos installations de fabrication peuvent produire jusqu'à 30 000 transmetteurs de capteurs de pression par mois, nous sommes donc parfaitement capables de répondre aux besoins des commandes à grande échelle. Cependant, il est conseillé de contacter notre équipe commerciale à l'avance pour assurer une production et une planification de livraison en douceur.
4. Q : Quelle est la période de livraison typique ?
R : 5 à 8 jours ouvrables pour les modèles standard. Les produits personnalisés peuvent varier.
5. Q : Comment les produits sont-ils tarifés ? Des réductions ?
R : Prix compétitifs avec des réductions pour les commandes en gros ou les partenaires à long terme.
6. Q : Quelle est la garantie de vos produits ? Et le service après-vente ?
R : Notre garantie est de 24 mois après l'expédition, et notre service après-vente répondra à vos questions dans les 24 heures, les instructions à distance par réseau PC sont toujours disponibles.
