BP157 Hengtong OEM Mini DIN Capteur de transmission de pression pour la mesure de l'huile dans l'eau gazeuse
Product Details
| Modèle N°.: | BP157 | Portée: | - 100 kPa~0~10 kPa~40 MPa |
|---|---|---|---|
| Produits: | Pour les appareils de commande électrique, la puissance de commande électrique doit être supérieure | Stabilité à long terme: | +-0,2% F.S/Année ((Typ.) |
| Matériau de logement: | 304 acier inoxydable | Type de pression: | Pression de mesure, pression absolue, pression scellée |
| Le type: | Transmetteur de pression normale | Type de structure: | Transmetteur de pression au silicium diffusé |
| Mesure du milieu: | Le gaz | Grade de précision: | 00,5% |
| Classification IP: | Pour la protection contre la corrosion | Personnalisation: | Disponible Une demande personnalisée |
| Mettre en évidence |
Hengtong OEM pressure sensor,Mini DIN pressure transmitter,Gas water oil measurement sensor |
||
Product Description

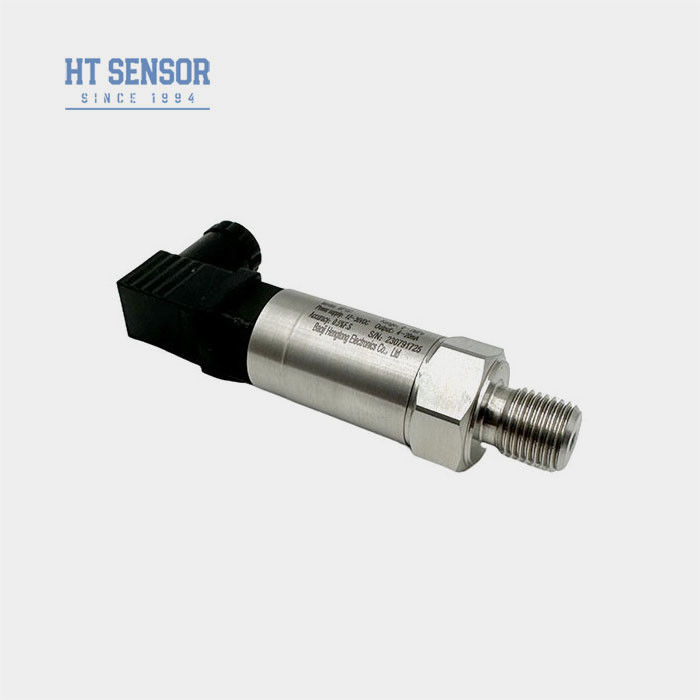

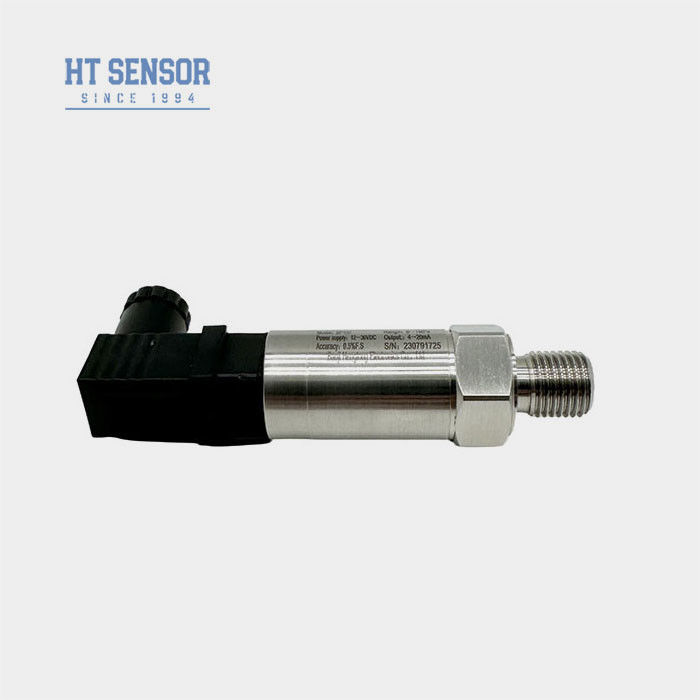

BP157 Hengtong OEM Mini DIN Capteur de transmission de pression pour la mesure de l'huile dans l'eau gazeuse
BP157 Transmetteur de pression
Introduction du capteur de pression mini DIN:
Émetteur de capteur de pression industriel BP157 utilisant comme élément de mesure du signal un capteur de pression en silicium de diffusion HT.Notre PCBS auto-développé convertit les signaux des capteurs en signaux de sortie standard tels que 0.5-4.5VDC4-20mA. La sortie mini DIN répond à la plupart des besoins de terrain.
Caractéristiques du produitd'un capteur de pression mini DIN:
1Large plage de mesure, structure en acier inoxydable, différentes formes d'interface sous pression.
2Conception compacte et légère.
3. réglable à zéro et à pleine échelle
4Une structure en acier inoxydable de haute précision.
5.Nul et pleine échelle réglables.
Applicationsd'un capteur de pression mini DIN:
1Mesure de pression des gaz et liquides non corrosifs avec l'acier inoxydable 316L.
2Appliqué dans les industries maritime et aéronautique.
3. Utilisé dans les procédés industriels sur site tels que le pétrole, la chimie, la métallurgie, la production d'énergie et l'hydrologie.
4Utilisé dans les systèmes de commande hydraulique et pneumatique.
| Paramètres de performanced'un capteur de pression mini DIN: | |
| Plage de mesure | Pour les appareils à combustion électrique |
| Type de pression | Pression de mesure, pression absolue, pression scellée |
| Surcharge | ≤ 1,5 fois la plage nominale |
| Précision @ 25oC | ±0,25% (typique) ±0,5% (maximum) |
| Répétabilité et hystérésis | 0Les émissions de dioxyde de carbone sont les émissions de dioxyde de carbone les plus élevées enregistrées. |
| Stabilité à long terme | ± 0,1% F.S./Année (typique) ± 0,2% F.S./Année (max.) |
| Dérive de température au point zéro | Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage de qualité supérieure. |
| Dérive de température à pleine échelle | Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage de qualité supérieure. |
| Réponse de fréquence | 2.4 Khz |
| Température de compensation | Pour le calcul de la température de l'air, il est nécessaire de déterminer la température de l'air. |
| Température de fonctionnement | -20°C à 80°C |
| Température de stockage | -40°C à 120°C |
| Vibration | 10 g,55 Hz ~ 2 kHz |
| Matériel de logement | 304,316L |
| Matériau du diaphragme | autres |
| Résistance à l'isolation | 100 MΩ 100 VDC |
| Classification à l'épreuve des explosions | Ex db IIC T6 Gb |
| Classement de protection | Pour la protection contre la corrosion |
| Sceau à anneau O | Ruban fluoré |
| Signal de sortie | Voltage d'alimentation | Type de sortie |
| 4 à 20 mA | 12 à 30 VDC | Fil 2/3/4 |
| 0 à 10/20 mA | 3 fils |
|
| 0/1 à 5 V | ||
| 0/1 à 10 V | ||
| 0.5 à 4,5 V | 5 VDC |
| Exemples de sélectiond'un capteur de pression mini DIN |
| Conseils pour commander |
2. Lors de la commande, veuillez noter que les produits de type à l'épreuve des explosions ne comprennent pas les têtes d'affichage numérique.
3Lors de la commande d'émetteurs équipés d'une tête d'affichage LCD ou LED, l'alimentation de l'émetteur ne doit pas être inférieure à 20 VDC.
4Pour assurer le fonctionnement fiable du produit, il est recommandé aux utilisateurs d'installer des dispositifs de protection contre la foudre sur place et de s'assurer que le produit et l'alimentation sont reliés à la terre de manière fiable.
5. La plage de température de fonctionnement nominale de l'anneau O en caoutchouc fluoré est de -20°C à 250°C. Lorsque la température de fonctionnement du produit est inférieure à -20°C, il est nécessaire de choisir un joint d'anneau O EPDM.
6. La longueur par défaut du câble est de 1,5 m, disponible en trois matériaux. S'il n'est pas spécifié, il sera fourni avec du câble en polyéthylène.Veuillez le préciser dans l'ordre.
7Pour les exigences spéciales telles que les fortes vibrations, la force d'impact instantanée, les interférences électromagnétiques ou radiofréquences, veuillez informer notre société et les spécifier dans la commande.
| Guide des commandes | |||||||||
| BP15X | Transmetteur de pression analogique | ||||||||
| Le code | Construction du schéma | ||||||||
| 5 | Bouchon de Packard | 6 | Cable de sortie directe scellé 1,5 m | ||||||
| 7 | Connecteur mini Hirschmann | 8 | Le connecteur Hirschmann | ||||||
| Plage de mesure | Pour les appareils à combustion électrique | ||||||||
| (0-X) Kpa ou MPa |
X: Je ne sais pas. Indique la plage de mesure réelle | ||||||||
| Le code | Énergie | ||||||||
| D1 | 24 VDC | ||||||||
| D2 | 5 VDC | ||||||||
| D3 | Autres | ||||||||
| Le code | Signal de sortie | ||||||||
| S1 | 4 à 20 mADC | S5 | 0 à 20 mADC | ||||||
| S2 | 1 à 5 VDC | S6 | 0 à 10 VDC | ||||||
| S3 | 0 à 5VDC | S7 | 0Pour les conducteurs de véhicules à moteur | ||||||
| S4 | 0 à 10 mADC | ||||||||
| Le code | Connexion sous pression | ||||||||
| J1 | Une M20×1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | Le 7/16-20UNF | ||||||||
| J5 | Autres ((¢50.4 Flange) | ||||||||
| Le code | Connexion électrique | ||||||||
| B1 | Je suis Hirschmann. | ||||||||
| B2 | PG7 | ||||||||
| B3 | Cable fermée sortie 1,5 mètre | ||||||||
| B4 | Autres | ||||||||
| Le code | Type de pression | ||||||||
| G | Pression de mesure | ||||||||
| Une | Une pression absolue | ||||||||
| S | Pression de référence scellée | ||||||||
FAQ:
1. Q: Je suis désolé.Vous êtes une société de fabrication?
R: Nous sommes fabricants avec plus de 29 ans d'expérience.
2Q: Puis-je personnaliser des spécifications spéciales?
R: Oui, nos ingénieurs peuvent personnaliser les produits pour répondre à des besoins spécifiques. Nous fournissons le service OEM et ODM3Q: Quelle est votre capacité de production?
A: Je suis désolé. Nos installations de fabrication peuvent produire jusqu'à 30 000 émetteurs de capteurs de pression par mois, nous sommes donc pleinement capables de répondre aux besoins des commandes à grande échelle.Il est conseillé de contacter notre équipe de vente à l'avance pour assurer une production et une livraison harmonisées..
4Q: Quel est le délai de livraison typique?
R: 5 à 8 jours ouvrables pour les modèles standard.
5- Je ne sais pas.Expédition et emballage
A4:Les produits sont généralement expédiés par Express international, y compris UPS,FedEx,DHL et INT pour le fret prépayé,vous pouvez également utiliser votre compte d'expédition pour récupérer,emballage d'exportation standard,y compris la certification d'inspection.
6.Q: Contactez-nous
R: Nous avons une équipe de vente active et expérimentée pour vous servir sur la question technique et la question commerciale.
.
