Capteur de transmission de pression 5VDC Transducteur de pression de haute précision pour liquide
Product Details
| Modèle N°.: | BP156M | Portée: | -100-0-10kpa à 40MPa |
|---|---|---|---|
| Énergie: | Pour les véhicules à moteur à commande numérique | Produits: | 0Pour les appareils de commande électrique, la valeur de l'indicateur d'alimentation doit être égale |
| Matériau de logement: | Pour les appareils à combustion | Origine: | Baoji, en Chine |
| Le type: | Transmetteur de pression normale | Mesure du milieu: | Air GAS liquide |
| Grade de précision: | 00,25% F.S. / 0,5% F.S. | Personnalisation: | Disponible OEM et ODM |
| Mettre en évidence |
Sensor d'émetteur de pression de 5 VDC,Capteur de transmission de pression pour liquide,Transducteur de pression de haute précision 5VDC pour liquide |
||
Product Description

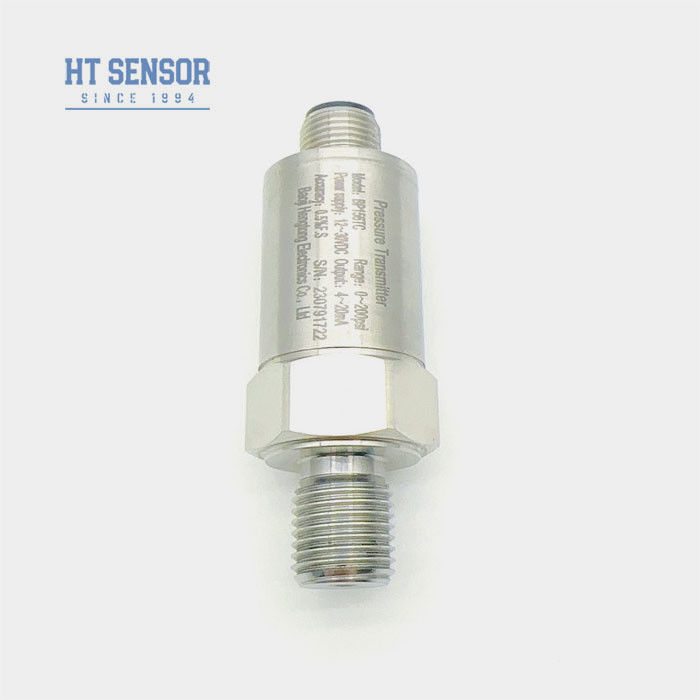

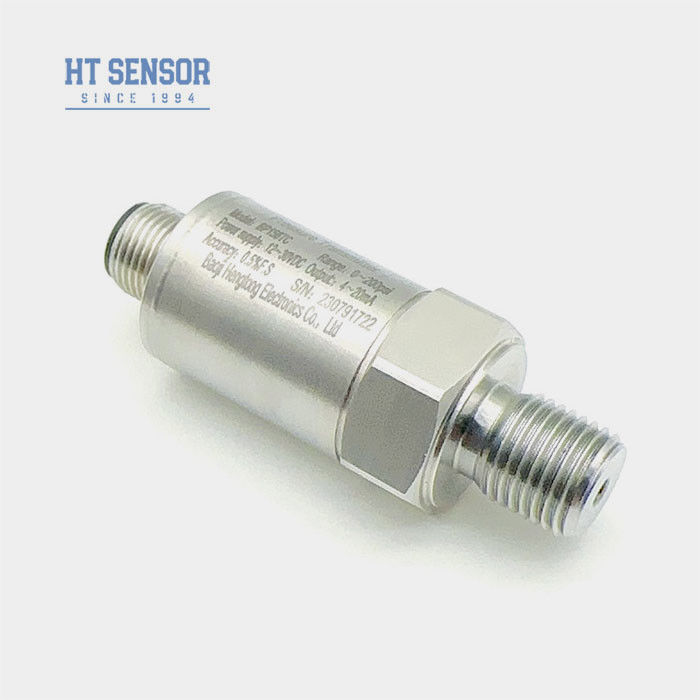

Capteur de transmission de pression BP156M de haute précision pour la mesure de la pression des liquides
BP156 Capteur d'émetteur de pression
L'entrée du capteur de transmission de pression:
Le capteur de transmission de pression BP156 offre la polyvalence de la plage de pression, ce qui le rend adapté à un large éventail d'applications.une solution de mesure de pression précise qui permet d'économiser du temps et des ressourcesConnu pour sa facilité d'utilisation, il simplifie le processus d'installation et réduit le besoin de procédures d'installation complexes.
| Paramètres de performance du capteur de pression du transmetteur: | |
| Plage de mesure | Le système d'aération doit être équipé d'un système d'aération de puissance de l'air. |
| Type de pression | Pression de mesure, pression absolue, pression scellée |
| Surcharge | ≤ 1,5 fois la plage nominale |
| Précision @ 25oC | Le système de régulation de la température doit être équipé d'un système de régulation de la température. |
| Répétabilité et hystérésis | 0Les émissions de dioxyde de carbone sont les émissions de dioxyde de carbone les plus élevées enregistrées. |
| Stabilité à long terme | ± 0,1% F.S./Année (typique) ± 0,2% F.S./Année (max.) |
| Dérive de température au point zéro | Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage de qualité supérieure. |
| Dérive de température à pleine échelle | Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage de qualité supérieure. |
| Réponse de fréquence | 2.4 Khz |
| Température de compensation | Pour le calcul de la température de l'air, il est nécessaire de déterminer la température de l'air. |
| Température de fonctionnement | -20°C à 80°C |
| Température de stockage | -40°C à 120°C |
| Vibration | 10 g,55 Hz ~ 2 kHz |
| Matériel de logement | 304,316L |
| Matériau du diaphragme | autres |
| Résistance à l'isolation | 100 MΩ 100 VDC |
| Classification à l'épreuve des explosions | Ex II C T6 Ga |
| Classement de protection | Pour la protection contre la corrosion |
| Sceau à anneau O | Ruban fluoré |
| Le poids | ~ 0,25 kg |
| Signal de sortie | Voltage d'alimentation | Type de sortie |
| 4 à 20 mA | 12 à 30 VDC | Fil 2/3/4 |
| 0 à 10/20 mA | 3 fils |
|
| 0/1 à 5 V | ||
| 0/1 à 10 V | ||
| 0.5 à 4,5 V | 5 VDC |

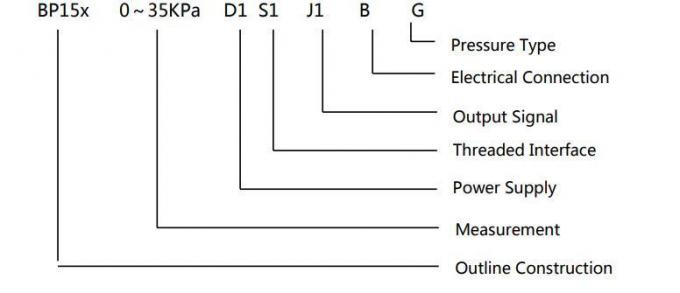

| Exemples de sélection |
Caractéristiques du produitd'un capteur d'émetteur de pression:
1Large plage de mesure, structure en acier inoxydable, formes diverses d'interfaces sous pression
2. structure en acier inoxydable de protection IP65
3.Structure en acier inoxydable de haute précision
Applicationsd'un capteur d'émetteur de pression:
1- Mesure de pression des gaz et liquides non corrosifs avec l'acier inoxydable 316L
2Appliqué dans les industries maritime et aéronautique
3Utilisé dans les procédés industriels sur site tels que le pétrole, la chimie, la métallurgie, la production d'énergie et l'hydrologie
4. Utilisé dans les systèmes de commande hydraulique et pneumatique
| Conseils de commande du capteur d'émetteur de pression |
2. Lors de la commande, veuillez noter que les produits de type à l'épreuve des explosions ne comprennent pas les têtes d'affichage numérique.
3Lors de la commande d'émetteurs équipés d'une tête d'affichage LCD ou LED, l'alimentation de l'émetteur ne doit pas être inférieure à 20 VDC.
4Pour assurer le fonctionnement fiable du produit, il est recommandé aux utilisateurs d'installer des dispositifs de protection contre la foudre sur place et de s'assurer que le produit et l'alimentation sont reliés à la terre de manière fiable.
5. La plage de température de fonctionnement nominale de l'anneau O en caoutchouc fluoré est de -20°C à 250°C. Lorsque la température de fonctionnement du produit est inférieure à -20°C, il est nécessaire de choisir un joint d'anneau O EPDM.
6. La longueur par défaut du câble est de 1,5 m, disponible en trois matériaux. S'il n'est pas spécifié, il sera fourni avec du câble en polyéthylène.Veuillez le préciser dans l'ordre.
7Pour les exigences spéciales telles que les fortes vibrations, la force d'impact instantanée, les interférences électromagnétiques ou radiofréquences, veuillez informer notre société et les spécifier dans la commande.
| Guide des commandes | |||||||||
| BP15X | Transmetteur de pression analogique | ||||||||

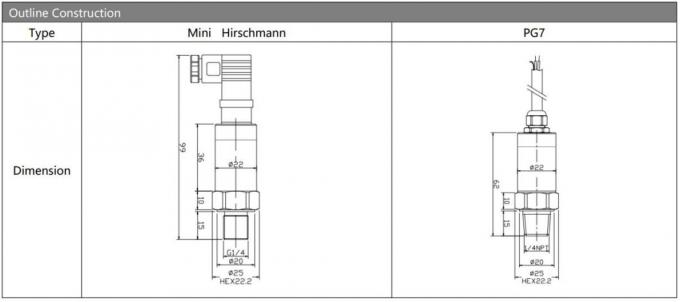

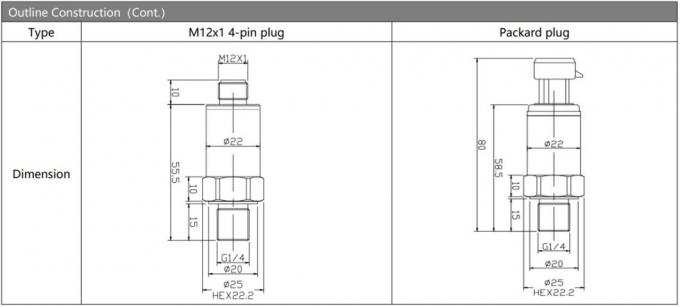

| Le code | Construction du schéma | ||||||||
| 5 | Bouchon de Packard | 6 | Cable de sortie directe scellé 1,5 m | ||||||
| 7 | Connecteur mini Hirschmann | 8 | Le connecteur Hirschmann | ||||||
| Plage de mesure | Pour les appareils à combustion électrique | ||||||||
| (0-X) Kpa ou MPa |
X: Je ne sais pas. Indique la plage de mesure réelle | ||||||||
| Le code | Énergie | ||||||||
| D1 | 24 VDC | ||||||||
| D2 | 5 VDC | ||||||||
| D3 | Autres | ||||||||
| Le code | Signal de sortie | ||||||||
| S1 | 4 à 20 mADC | S5 | 0 à 20 mADC | ||||||
| S2 | 1 à 5 VDC | S6 | 0 à 10 VDC | ||||||
| S3 | 0 à 5VDC | S7 | 0Pour les conducteurs de véhicules à moteur | ||||||
| S4 | 0 à 10 mADC | ||||||||

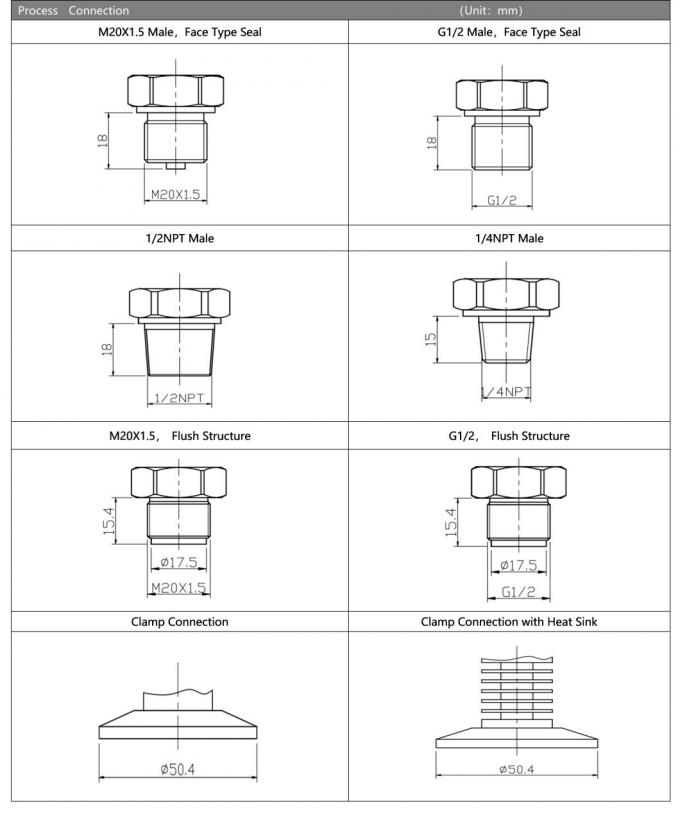

| Le code | Connexion sous pression | ||||||||
| J1 | Une M20×1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | Le 7/16-20UNF | ||||||||
| J5 | Autres ((¢50.4 Flange) | ||||||||

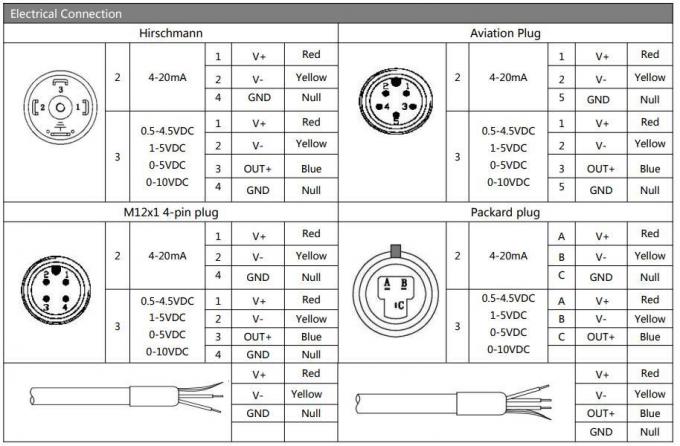

| Le code | Connexion électrique | ||||||||
| B1 | Je suis Hirschmann. | ||||||||
| B2 | PG7 | ||||||||
| B3 | Cable fermée sortie 1,5 mètre | ||||||||
| B4 | Autres | ||||||||
| Le code | Type de pression | ||||||||
| G | Pression de mesure | ||||||||
| Une | Une pression absolue | ||||||||
| S | Pression de référence scellée | ||||||||
Questions et réponses
Q1: Êtes-vous une société de fabrication?
A1: Nous sommes fabricants avec plus de 29 ans d'expérience.
Q2:Produit sur mesure
A2:Nous fournissons des services OEM et de conception personnalisée.
Q3:Garantie de qualité
R3: Nos produits bénéficient d'une garantie limitée de 12 à 18 mois à compter de la date d'expédition jusqu'à l'acheteur original. Hengtong remplacera ou réparera les produits défectueux gratuitement.Cette garantie ne s'applique pas aux unités modifiées.Il a été maltraité, négligé.
Q4: Expédition et emballage
A4:Les produits sont généralement expédiés par Express international, y compris UPS,FedEx,DHL et INT pour le fret prépayé,vous pouvez également utiliser votre compte d'expédition pour récupérer,emballage d'exportation standard,y compris la certification d'inspection.
Q5: Contactez-nous
A5:Nous avons une équipe de vente active et expérimentée pour vous servir sur la question technique et la question commerciale.
