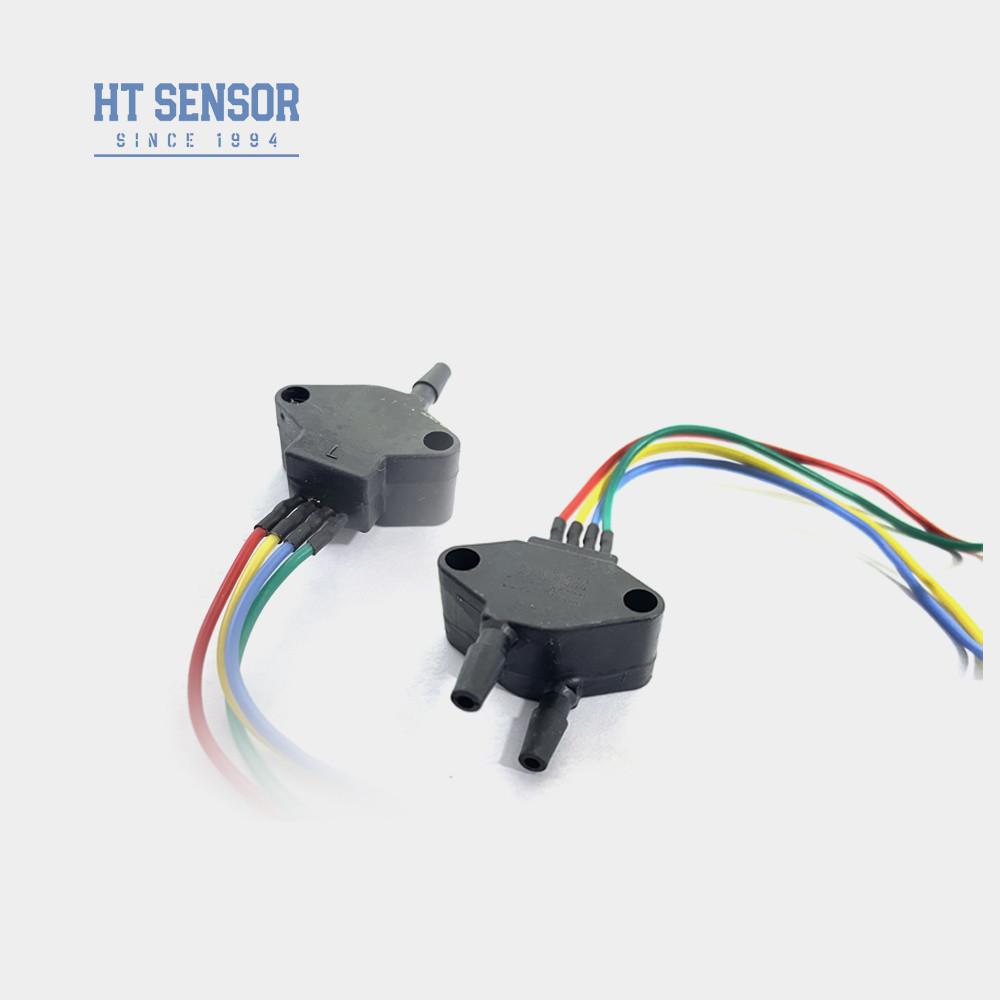

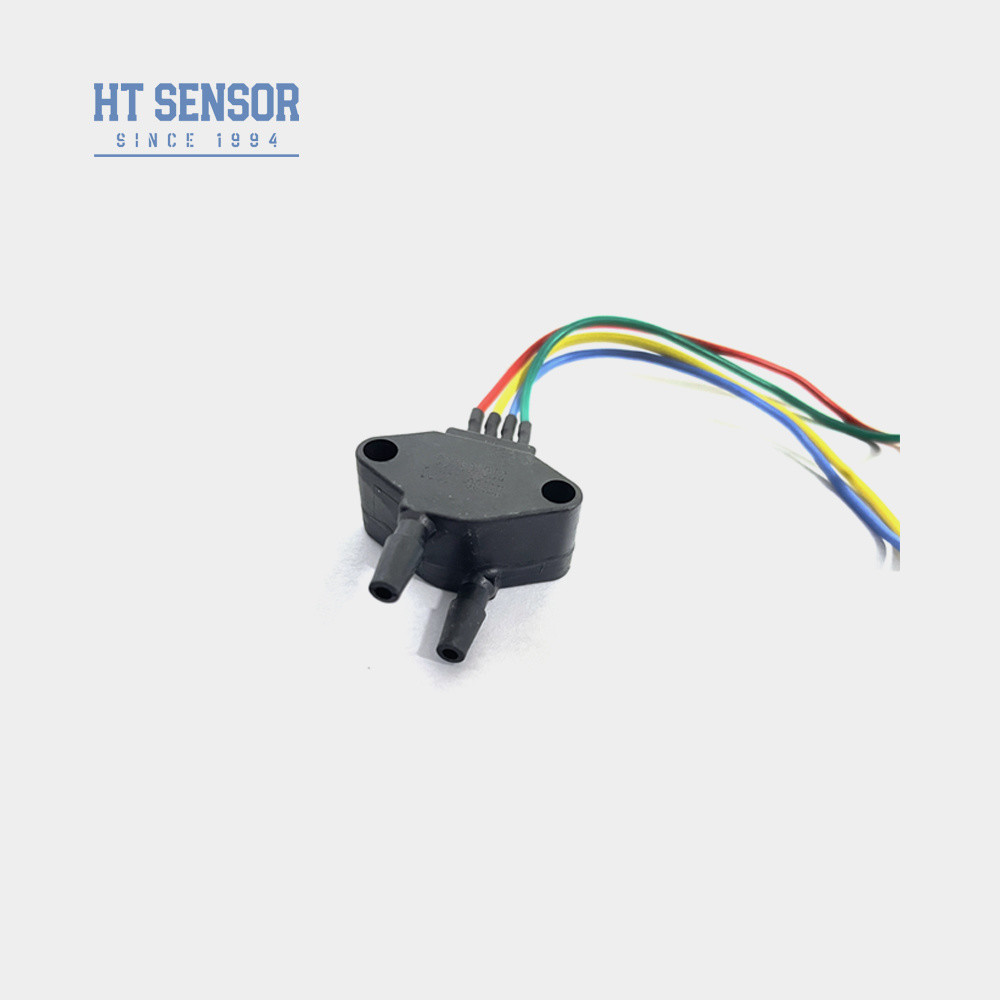

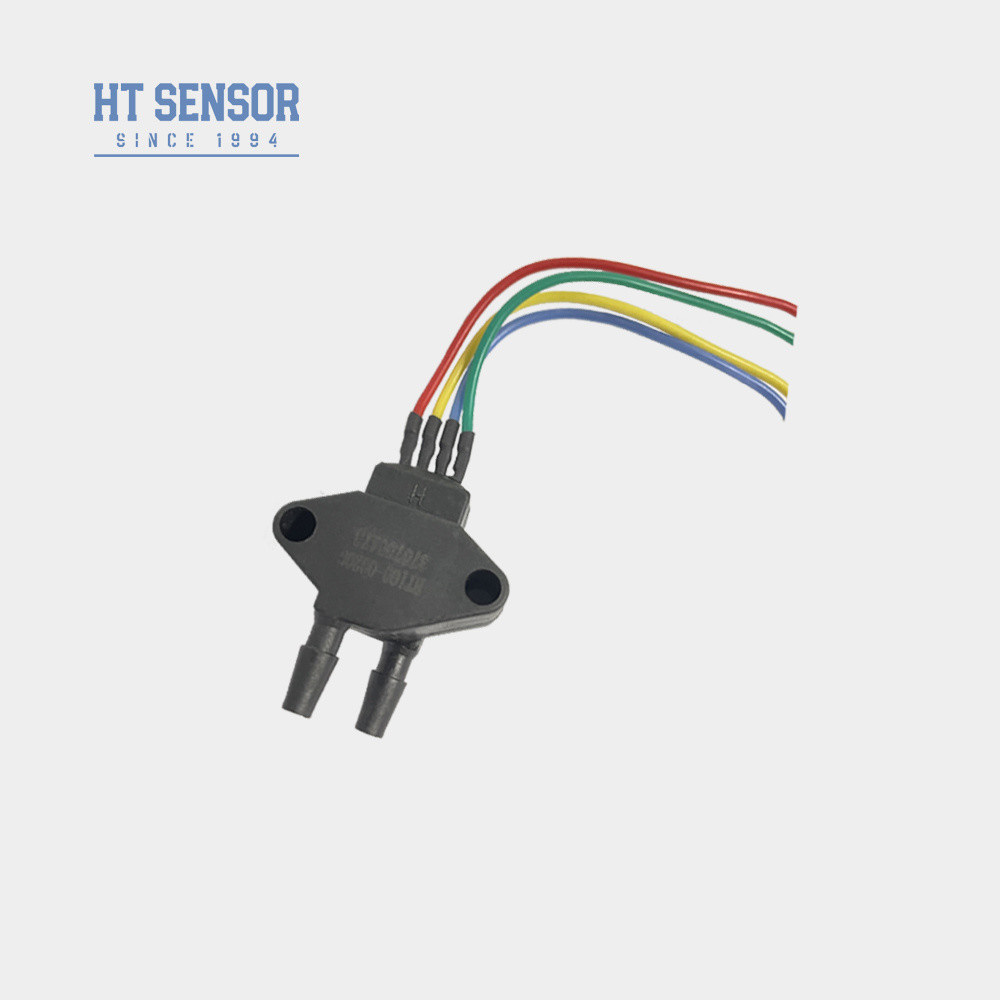

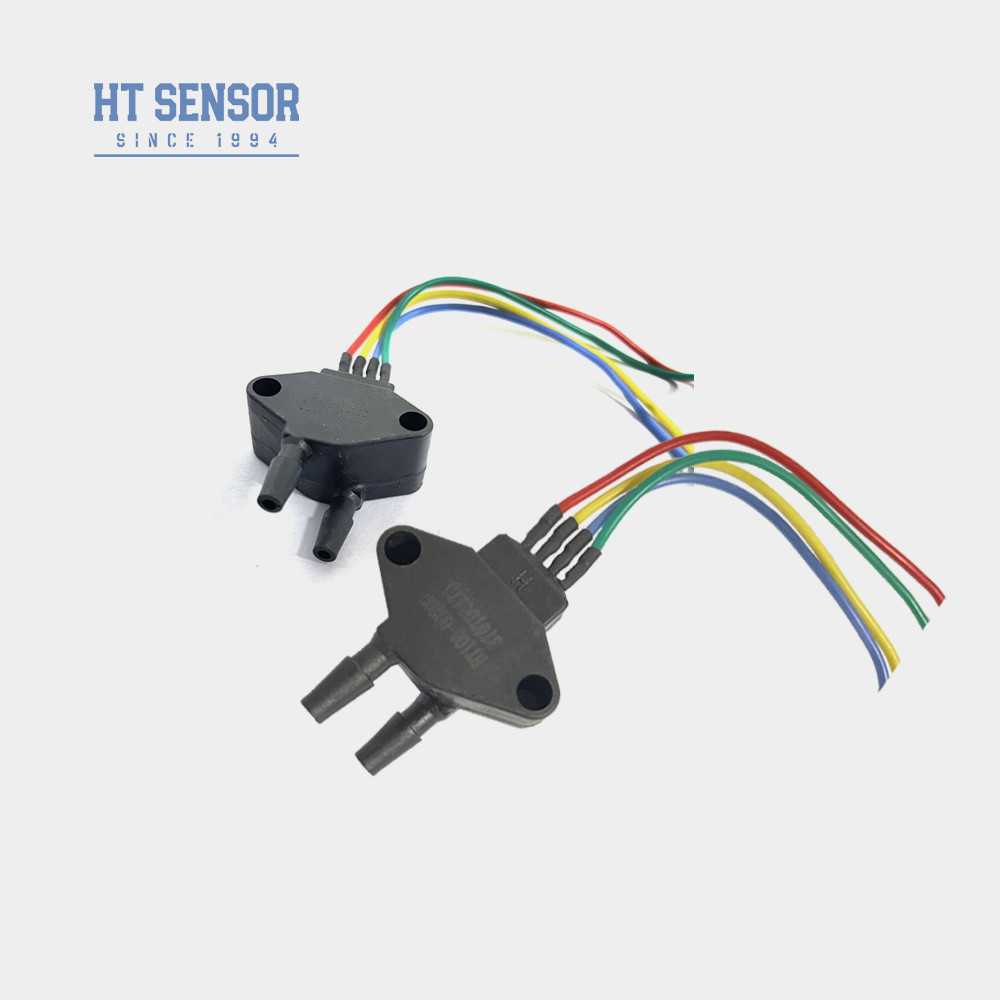

Capteur de pression différentielle en plastique alimenté par 1,5 mA, capteur de niveau différentiel
Product Details
| Modèle N°.: | HT100 | Type de câblage: | À quatre fils |
|---|---|---|---|
| Mesure du milieu: | gaz et air | le chlore: | Noir |
| ACC: | 0,2 % PE | Produits: | signal mv |
| L'offre: | 1.5 mA | Marque: | - Je ne sais pas. |
| Code SH: | 9026209090 | Type: | Capteur de pression piézo-résistif |
| Type de signal de sortie: | Type analogique | Matériel: | Acier inoxydable |
| Mettre en évidence |
1.5mA plastic differential pressure sensor,differential level sensor with warranty,pressure transmitter sensor low power |
||
Product Description
Description du produit
Le HT100 est un dispositif de détection de pression haute performance basé sur une technologie de silicium diffusé avancée, doté d'une conception d'encapsulation en plastique robuste. Ce capteur offre une précision de mesure exceptionnelle et une stabilité à long terme, spécialement conçu pour une surveillance précise des gaz secs et non corrosifs.
Caractéristiques du produit:
- Large plage de mesure, 0~10KPa~2Mpa
- Haute fiabilité et excellente stabilité
- Technologie d'encapsulation TO8
- Applications aérospatiales
Applications:
- Mesure des pressions de gaz secs et non corrosifs
- Systèmes de contrôle pneumatique
- Génie biomédical pour les applications médicales
- Contrôle CVC (Chauffage, Ventilation et Climatisation)
- Tests aérospatiaux à des fins liées à l'aviation
- Alimentation : ≤2mA DC (Typique 1,5mA DC)
- Impédance d'entrée : 3KΩ~6KΩ
- Impédance de sortie : 2,5KΩ~6KΩ
- Connexion électrique : Broches Kovar plaquées or ou fils haute température de 100 mm
| Paramètres de performance : | ||||||
| Plage de mesure | Jauge (G) | 10KPa,20KPa | ||||
| Typ | Max | Unité | ||||
| Linéarité | ±0,15 | ±0,3 | %F.S | |||
| Répétabilité | 0,05 | 0,1 | %F.S | |||
| Hystérésis | 0,05 | 0,1 | %F.S | |||
| Sortie de décalage zéro | 0±1 | 0±2 | mV | |||
| Sortie pleine échelle | ≤20KPa | 50±10 | 50±30 | mV | ||
| ≥35kPa | 100±10 | 100±30 | mV | |||
| Dérive de température de décalage zéro | ≤20KPa | ±1 | ±2 | %F.S | ||
| ≥35kPa | ±0,5 | ±1 | %F.S | |||
| Dérive de température pleine échelle | ≤20KPa | ±1 | ±2 | %F.S | ||
| ≥35kPa | ±0,5 | ±1 | %F.S | |||
| Température compensée | ≤20KPa | 0~50 | ºC | |||
| ≥35kPa | 0~70 | ºC | ||||
| Température de fonctionnement | -20~80 | ºC | ||||
| Température de stockage | -40~125 | ºC | ||||
| Surcharge admissible | Prendre la valeur la plus faible entre 3 fois la pleine échelle ou 4 MPa | |||||
| Pression d'éclatement | 5X la pleine échelle | |||||
| Stabilité à long terme | 0,2 % | F.S/An | ||||
| Matériau du diaphragme | 316L | |||||
| Résistance d'isolement | ≥200MΩ 100VDC | |||||
| Vibration | Aucun changement dans des conditions de 10gRMS, 20 Hz à 2000 Hz | |||||
| Choc | 100g,11ms | |||||
| Temps de réponse | ≤1ms | |||||
| Poids | ~12,5 g | |||||

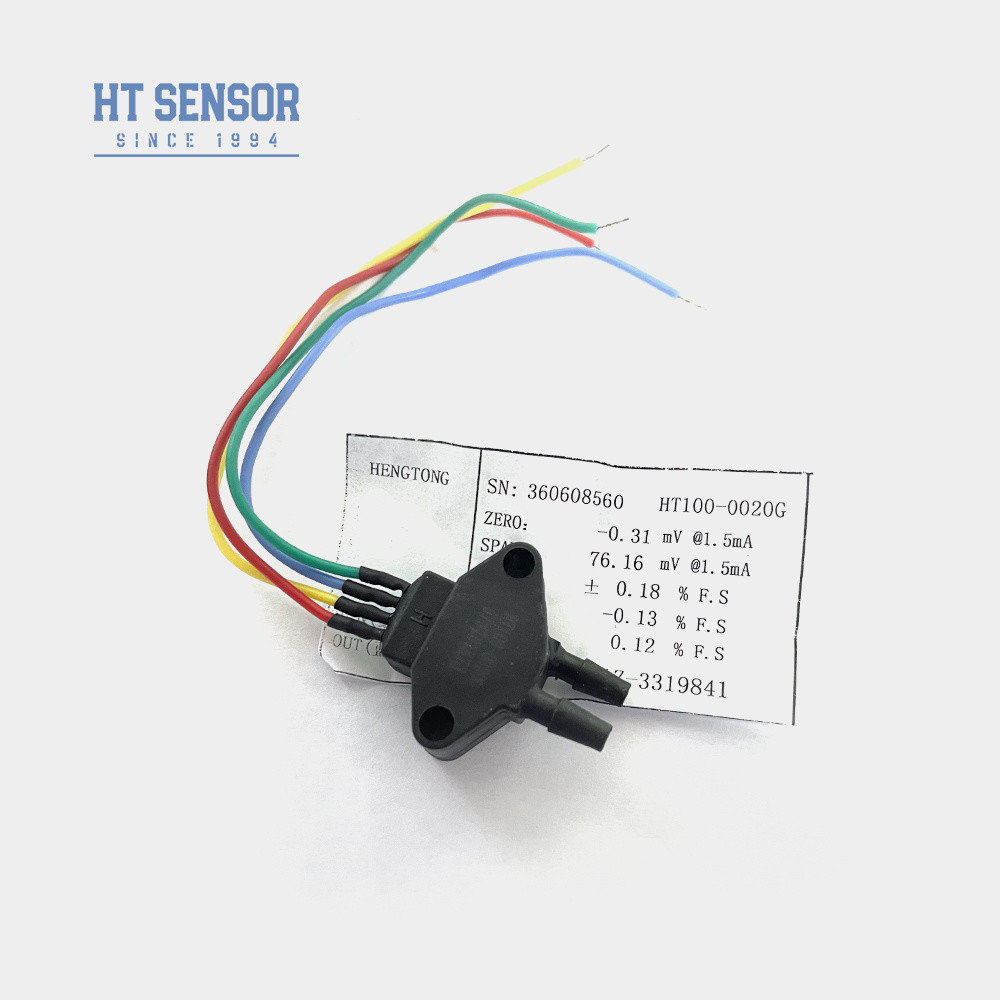

| Les paramètres sont testés dans les conditions suivantes : courant constant de 1,5 mA et température ambiante de 25 °C | ||||||
| Conseils de commande |
- 1. Lors de l'utilisation, faites attention au problème d'étanchéité au niveau de la connexion du raccord du robinet.
- 2. Le milieu à tester est un gaz sec et non corrosif et ne doit pas être utilisé pour tester des liquides.
- 3. En cas de modification des broches, veuillez vous référer aux étiquettes sur les fils centraux réels.
