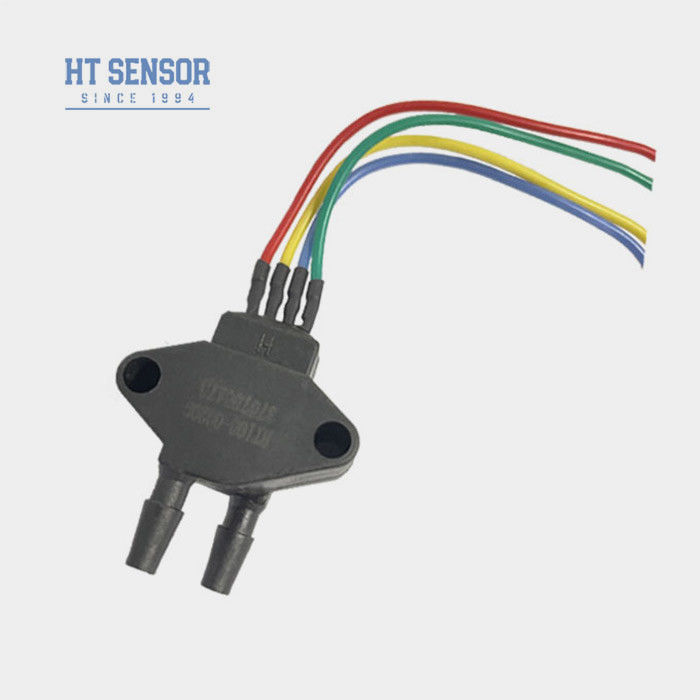

Sensor de pression différentielle en coque en plastique de 20 kPa
Product Details
| Numéro de modèle.: | HT100 | Taper: | Pression différentielle |
|---|---|---|---|
| Type de câblage: | À quatre fils | Milieu de mesure: | Air gazeux |
| Pouvoir: | 5 VDC / 1,5 mA | Précision: | 0,2 % PE |
| Sortir: | signal mv | Fournir: | 1,5 mA |
| Type de signal de sortie: | Analogique | Personnalisation: | Disponible peut être OEM personnalisé demande |
| Mettre en évidence |
Sensor de pression différentielle en coque en plastique de 20 kPa,Capteur de pression différentielle Silicium,Capteur de pression piézo-résistant au silicium de 20 kPa |
||
Product Description

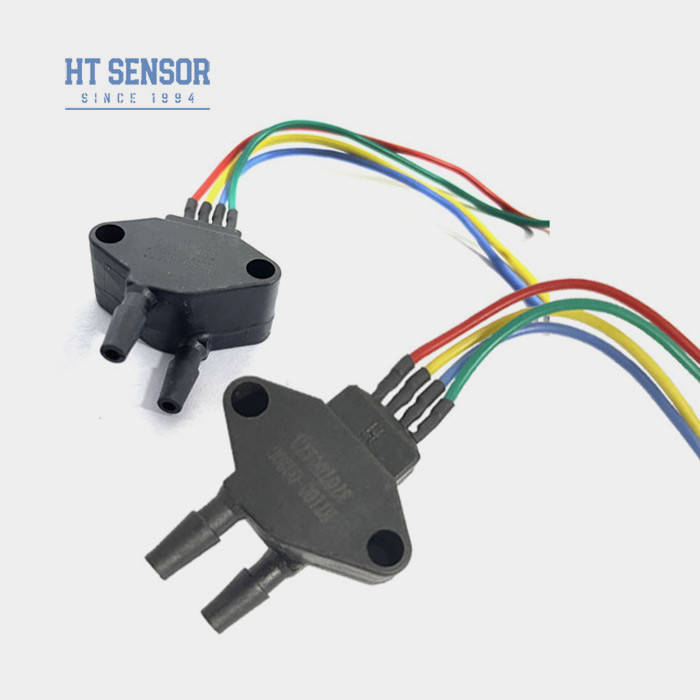

HT100 20kpa capteur de pression différentielle en silicium à coque en plastique noir
HT100Capteur de pression piézoresistif au silicium
Introduction d'un capteur de pression en silicium:
Caractéristiques du produitd'un détecteur de pression différentiel en silicium:
- Large plage de mesure, de 0 à 10 KPa à 2 MPa
- Haute fiabilité et excellente stabilité
- Technologie d'encapsulation du TO8
- Applications dans le domaine aérospatial
Applicationsd'un détecteur de pression différentiel en silicium:
- Mesure des pressions des gaz secs non corrosifs
- Systèmes de commande pneumatique
- Ingénierie biomédicale pour applications médicales
- La mise en place d'un système de chauffage et de climatisation
- Épreuves aérospatiales à des fins liées à l'aviation
- L'alimentation électrique: ≤ 2 mA de courant continu (type 1,5 mA de courant continu)
- Impédance d'entrée:3KΩ~6KΩ
- Impédance de sortie:2.5KΩ~6KΩ
- Connexion électrique: épingles Kovar plaquées d'or ou câbles à haute température de 100 mm
| Paramètres de performanced'un détecteur de pression différentiel en silicium: | ||||||
| Plage de mesure | Épaisseur (G) | 10 KPa, 20 KPa, 35 KPa, 100 KPa | ||||
| Le type | Je suis désolé. | Unité | ||||
| Linearité | ± 0.15 | ± 0.3 | % F.S. | |||
| Répétabilité | 0.05 | 0.1 | % F.S. | |||
| Hystérésis | 0.05 | 0.1 | % F.S. | |||
| Débit de compensation nul | 0 ± 1 | 0 ± 2 | MV | |||
| Produit à grande échelle | ≤ 20 KPa | 50 ± 10 | 50 ± 30 | MV | ||
| ≥ 35 kPa | 100 ± 10 | 100 ± 30 | MV | |||
| Température de décalage zéro. | ≤ 20 KPa | ± 1 | ±2 | % F.S. | ||
| ≥ 35 kPa | ± 0.5 | ± 1 | % F.S. | |||
| Température à pleine échelle. | ≤ 20 KPa | ± 1 | ±2 | % F.S. | ||
| ≥ 35 kPa | ± 0.5 | ± 1 | % F.S. | |||
| Temps compensé. | ≤ 20 KPa | 0 à 50 | oC | |||
| ≥ 35 kPa | 0 à 70 | oC | ||||
| Température de fonctionnement | - 20 à 80 | oC | ||||
| Température de stockage | -40 à 125 | oC | ||||
| Surcharge admissible | Prenez la plus petite valeur entre 3 fois l'échelle complète ou 4MPa | |||||
| Pression de rupture | 5 fois la taille totale | |||||
| Stabilité à long terme | 0.2 % | F.S./année | ||||
| Matériau du diaphragme | autres | |||||
| Résistance à l'isolation | Pour les appareils à courant alternatif | |||||
| Vibration | Aucun changement dans des conditions de 10gRMS, de 20 Hz à 2000 Hz | |||||
| Le choc | 100 g, 11 ms | |||||
| Temps de réponse | ≤ 1 ms | |||||
| Le poids | ~ 12,5 g | |||||
| Les paramètres sont testés dans les conditions suivantes: courant constant de 1,5 mA et température ambiante de 25 °C | ||||||
| Conseils pour commander |
2Lors de l'assemblage du boîtier, assurez-vous qu'il est aligné verticalement et appliquez une pression uniforme pour éviter ou endommager la plaque de compensation.
3Si le support de mesure n'est pas compatible avec le diaphragme du noyau et le matériau du boîtier (316L), des instructions spéciales doivent être fournies lors de la commande.
4Évitez de presser le diaphragme du capteur avec des mains ou des objets tranchants pour éviter des dommages au noyau dus à une déformation ou à un perçage du diaphragme.
5. Gardez le port de pression du noyau de la jauge de pression ouvert à l'atmosphère et empêchez l'entrée d'eau, de vapeur d'eau ou de matières corrosives dans la chambre de pression négative du noyau.
6Si des modifications sont apportées aux câbles des broches, suivez l'étiquette sur le noyau pour référence.
