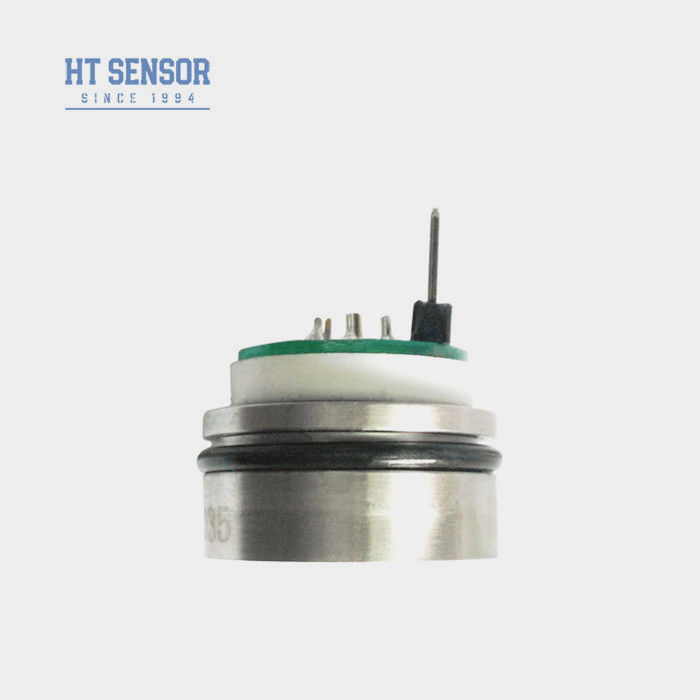

Capteur de pression piézo-résistant au silicium 5V Capteur de pression diaphragmatique avec cellule de pression connectée à une broche
Product Details
| Numéro de modèle.: | HT26V | Type de signal de sortie: | 10 mV/V par analogue |
|---|---|---|---|
| Pouvoir: | 5 à 10 VDC | Matériel: | Acier inoxydable |
| Type de fil: | Non | Milieu de mesure: | Gaz et liquide |
| Dia: | 19 mm | Haut: | OEM |
| Forfait Transport: | carton | Origine: | Chine |
| Taper: | Capteur de pression au silicium | Personnalisation: | Disponible | Demande personnalisée |
| Mettre en évidence |
Capteur de pression piézoresistif au silicium de 5 V,Capteur de pression du diaphragme au silicium 5V,Capteur de pression du diaphragme avec connexion de broche |
||
Product Description
Hengtong HT26V 5V Capteur de pression au silicium avec connexion par broche
HT26V Capteur de pression piézoresistif au silicium
Introduction du capteur de pression en silicium:
HT26V est un capteur de pression en silicium piézorésistif doté d'un élément de cristal de silicium diffus très stable au cœur.La différence de pression du milieu de mesure est transmise au diaphragme en silicium par le diaphragme d'isolation 316L et l'huile de silicone étanche.La construction personnalisée est faite à partir d'un diamètre régulier de 19 mm, des pièces en acier inoxydable hautement personnalisées peuvent être aussi basses que 7 mm.Le capteur de pression HT26V est équipé d'un anneau O pour l'étanchéité à la pression et une installation facile.
- Apporte et sortie de signaux standard à tension constante
- Haute fiabilité et excellente stabilité
- Le la hauteur est de 7 mm, différentes structures peuvent être personnalisées
- Appliqué dans divers sites de processus industriels, y compris le pétrole, la chimie, la métallurgie, l'énergie et l'hydrologie.
- Utilisé dans les industries maritimes et aéronautiques
- Appareils de commande hydraulique ou pneumatique
- Utilisé dans les applications de contrôle de processus
- L'alimentation électrique: ≤ 10 VDC
- Voltage de sortie en mode commun: 50% de l'entrée (typique)
- Impédance d'entrée:4KΩ~20KΩ
- Impédance de sortie:2.5KΩ~6KΩ

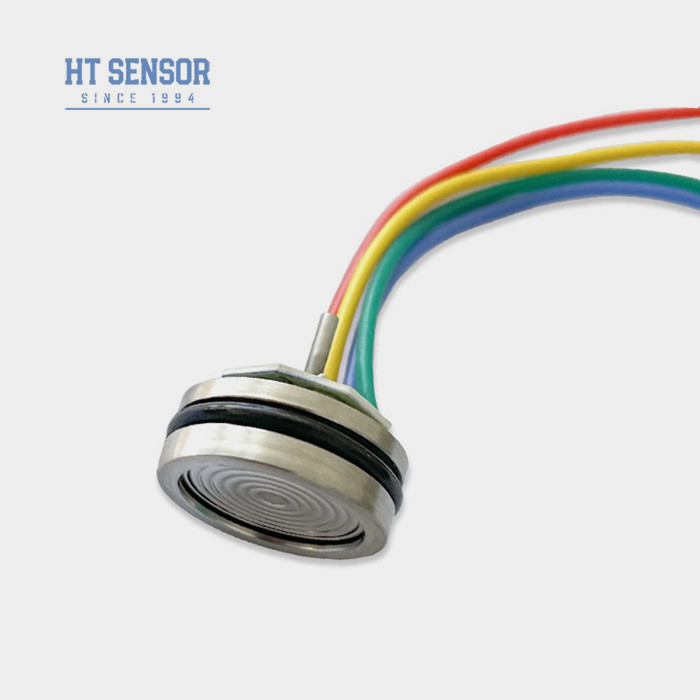

- Connexion électrique: fil à haute température de 100 mm, câble à ruban et connecteurs à broches.
| Paramètres de performanced'une épaisseur d'environ 50 mm: | |||||
| Plage de mesure | Épaisseur (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa et 2000KPa | |||
| Absolute (A) | Les émissions de gaz à effet de serre sont calculées en fonction de la fréquence d'émission. | ||||
| Sélectionné | Le système d'aérodrome doit être équipé d'un système d'aérodrome. | ||||
| Le type | Je suis désolé. | Unité | |||
| Non-linéarité | ± 0.15 | ± 0.3 | % F.S. | ||
| Répétabilité | 0.05 | 0.1 | % F.S. | ||
| Hystérésis | 0.05 | 0.1 | % F.S. | ||
| Débit de compensation nul | 0 ± 1 | 0 ± 2 | MV | ||
| Produit à grande échelle | ≤ 20 KPa | 50 ± 1 | 50 ± 2 | MV | |
| ≥ 35 kPa | 100 ± 1 | 100 ± 2 | MV | ||
| Température de décalage zéro. | ≤ 20 KPa | ± 1 | ± 25 | % F.S. | |
| ≥ 35 kPa | ± 0.8 | ± 15 | % F.S. | ||
| Température à pleine échelle. | ≤ 20 KPa | ± 1 | ±2 | % F.S. | |
| ≥ 35 kPa | ± 0.8 | ± 15 | % F.S. | ||
| Temps compensé. | ≤ 20 KPa | 0 à 50 | oC | ||
| ≥ 35 kPa | 0 à 70 | oC | |||
| Température de fonctionnement | - 20 à 80 | oC | |||
| Température de stockage | -40 à 125 | oC | |||
| Surcharge admissible | 3 fois l'échelle totale | ||||
| Pression de rupture | 5 fois la taille totale | ||||
| Stabilité à long terme | 0.2 % | F.S./année | |||
| Matériau du diaphragme | autres | ||||
| Résistance à l'isolation | Pour les appareils à courant alternatif | ||||
| Vibration | Aucun changement dans des conditions de 10gRMS, de 20 Hz à 2000 Hz | ||||
| Le choc | 100 g, 11 ms | ||||
| Temps de réponse | ≤ 1 ms | ||||
| Sceau de l'anneau O | Déchets d'acier ou d'acier | ||||
| Remplissage du milieu | Huile de silicium | ||||
| Le poids | ~ 25 g | ||||
| Les paramètres sont testés dans les conditions suivantes: tension constante de 10 V et température ambiante de 25 °C | |||||
| Construction du schéma | |
| Tubes sous pression Le débit d'électricité doit être supérieur à: |
|
| Normalement ≥ 3,5 MPaS Le niveau de température de l'air doit être inférieur à: |
|
| Connexion électrique et compensation |
|
| Exemples de sélection |
| Conseils pour commander |
étanchéité requise
2Lors de l'assemblage du boîtier, assurez-vous qu'il est aligné verticalement et appliquez une pression uniforme pour éviter que la plaque de compensation ne soit bloquée ou endommagée.
3Si le support de mesure n'est pas compatible avec le diaphragme du noyau et le matériau du boîtier (316L), des instructions spéciales doivent être fournies lors de la commande.
4Évitez de presser le diaphragme du capteur avec des mains ou des objets tranchants pour éviter des dommages au noyau dus à une déformation ou à un perçage du diaphragme.
5. Gardez le port de pression du noyau de la jauge de pression ouvert à l'atmosphère et empêchez l'entrée d'eau, de vapeur d'eau ou de matières corrosives dans la chambre de pression négative du noyau.
6Si des modifications sont apportées aux câbles des broches, suivez l'étiquette sur le noyau pour référence.
