HT-IQT-B Capteur de pression de silicium diffusé Capteur de pression d'huile d'eau à haute température
Product Details
| Modèle no.: | Les produits de base sont les suivants: | Gamme: | Pour les appareils à combustion interne |
|---|---|---|---|
| Type de câblage: | épingles de Kovar plaquées en or | Milieu de mesure: | AIR et eau et huile liquides |
| Personnalisé: | Personnalisé | Fil: | 50.4 mm |
| Sortir: | signal mv | Pouvoir: | 1,5 mA |
| Spécification: | 50.4 mm | Taper: | Capteur de pression de silicium diffus |
| Type de signal de sortie: | Analogique | Matériel: | 316L en acier inoxydable |
| Mettre en évidence |
Sensor de pression au silicium diffusé HT-IQT-B,Capteur de pression de silicium diffusé dans l'huile d'eau,Capteur de pression d'huile d'eau à haute température |
||
Product Description
Sensor HT HT-IQT-B Capteur de pression de silicium diffus pour eau ou huile à haute température
Les produits de la catégorie 1 doivent être présentés dans la liste ci-dessous:PiezoresistantCapteur de pression au silicium
Introduction d'un capteur de pression en silicium diffusé:

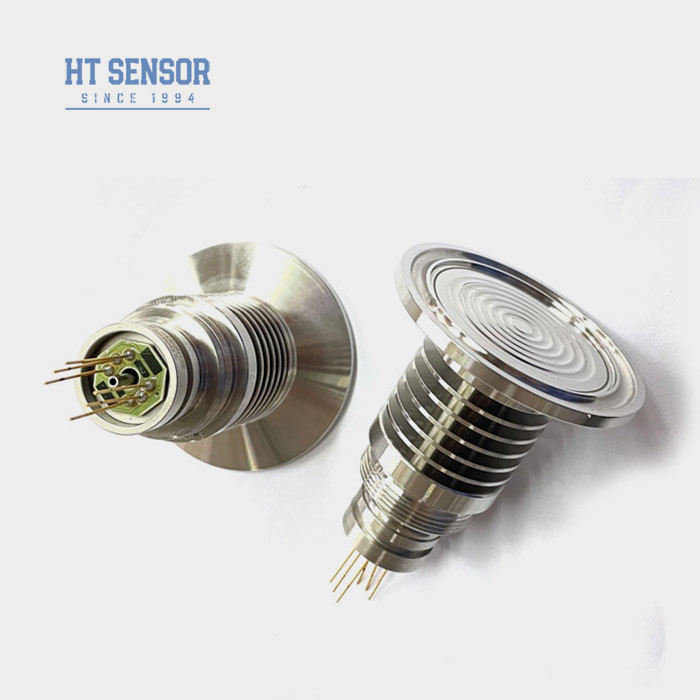

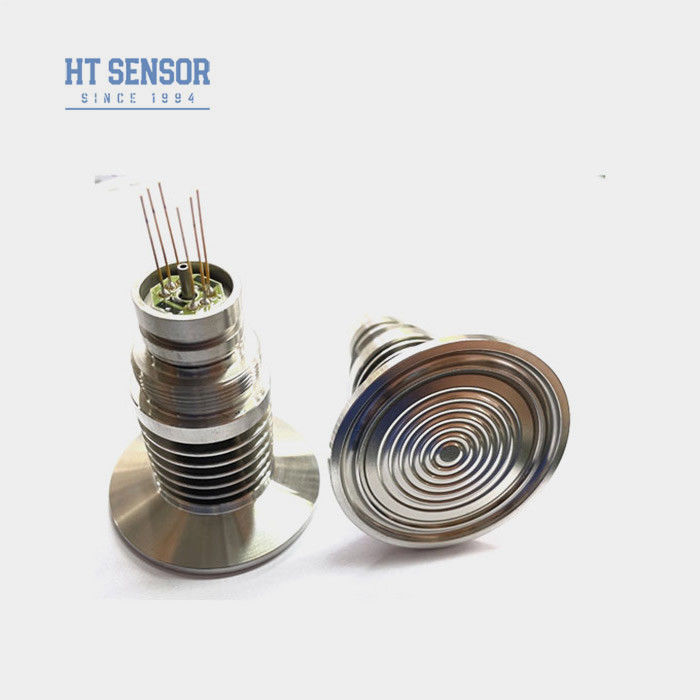

Le capteur de pression en silicium HT-IQT-B est une sorte de diaphragme intégré. La pression a été transférée à la puce sensible à travers un diaphragme en acier inoxydable et une huile de silicone scellée.La puce de capteur convertit la pression en un signal électrique détectable en millivoltsAinsi, nous pouvons observer intuitivement la valeur de pression du milieu mesuré. Ce produit adopte une structure de diaphragme de plaque, avec dissipateur de chaleur à haute température,l'effet de mesure du milieu à haute température est bon. Le diaphragme plat nu est facile à nettoyer et a un bon effet sur la mesure des supports visqueux.Appliqué aux industries alimentaire, sanitaire et autres.
Caractéristiques du produitd'une épaisseur d'environ 50 mm,:
- Emballage en acier inoxydable 316L.
- Compensation de température et correction du point zéro par une pellicule épaisse.
- Structure de diaphragme à haute température pour un nettoyage facile.
- Convient pour la mesure de la pression des gaz et des liquides non corrosifs avec 316Lcompatibilité avec l'acier inoxydable.
- Industrie alimentaire et des boissons.
- Contrôle des procédés industriels.
- L'alimentation électrique: ≤ 2 mA CC (0,4-1,5 mA CC).
- Impédance d'entrée: 2,5 KΩ à 6 KΩ.
- Impédance de sortie: 2,5 KΩ à 6 KΩ.
- Connexion électrique: broches Kovar plaquées en or ou câbles à haute température de 100 mm.
| Paramètres de performanced'une épaisseur d'environ 50 mm,: | |||||
| Plage de mesure | Épaisseur (G) | 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa et 2000Kpa | |||
| Absolute (A) | Les émissions de gaz à effet de serre sont calculées en fonction de la fréquence d'émission. | ||||
| Sélectionné | Pour les appareils à combustion | ||||
| Le type | Je suis désolé. | Unité | |||
| Non-linéarité | ± 0.15 | ± 0.3 | % F.S. | ||
| Répétabilité | 0.05 | 0.1 | % F.S. | ||
| Hystérésis | 0.05 | 0.1 | % F.S. | ||
| Débit de compensation nul | 0 ± 1 | 0 ± 2 | MV | ||
| Produit à grande échelle | ≤ 20 KPa | 50 ± 10 | 50 ± 30 | MV | |
| ≥ 35 kPa | 100 ± 10 | 100 ± 30 | MV | ||
| Température de décalage zéro. | ≤ 20 KPa | ± 1 | ±2 | % F.S. | |
| ≥ 35 kPa | ± 0.5 | ± 1 | % F.S. | ||
| Température à pleine échelle. | ≤ 20 KPa | ± 1 | ±2 | % F.S. | |
| ≥ 35 kPa | ± 0.5 | ± 1 | % F.S. | ||
| Temps compensé. | ≤ 20 KPa | 0 à 50 | oC | ||
| ≥ 35 kPa | 0 à 70 | oC | |||
| Température de fonctionnement | - 20 à 80 | oC | |||
| Température de stockage | -40 à 125 | oC | |||
| Surcharge admissible | Prenez la plus petite valeur entre 3 fois l'échelle complète ou 120MPa | ||||
| Pression de rupture | 5 fois la taille totale | ||||
| Stabilité à long terme | 0.2 % | F.S./année | |||
| Matériau du diaphragme | autres | ||||
| Résistance à l'isolation | Pour les appareils à courant alternatif | ||||
| Le choc | 100 g, 11 ms | ||||
| Temps de réponse | ≤ 1 ms | ||||
| Sceau de l'anneau O | Déchets d'acier ou d'acier | ||||
| Remplissage du milieu | Huile de silicium | ||||
| Le poids | - 220 g | ||||
| Les paramètres sont testés dans les conditions suivantes: 1,5 mA @ 25°C | |||||
| Construction du schéma | |
| Dimension |
|
| Connexion électrique et compensation |
|
| Exemples de sélection |
| Conseils pour commander |
étanchéité requise
2Lors de l'assemblage du boîtier, assurez-vous qu'il est aligné verticalement et appliquez une pression uniforme pour éviter que la plaque de compensation ne soit bloquée ou endommagée.
3Si le support de mesure n'est pas compatible avec le diaphragme du noyau et le matériau du boîtier (316L), des instructions spéciales doivent être fournies lors de la commande.
4Évitez de presser le diaphragme du capteur avec des mains ou des objets tranchants pour éviter des dommages au noyau dus à une déformation ou à un perçage du diaphragme.
5. Gardez le port de pression du noyau de la jauge de pression ouvert à l'atmosphère et empêchez l'entrée d'eau, de vapeur d'eau ou de matières corrosives dans la chambre de pression négative du noyau.
6Si des modifications sont apportées aux câbles des broches, suivez l'étiquette sur le noyau pour référence.
