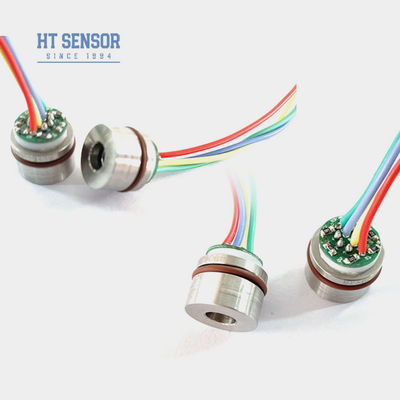

Sensor de pression de silicone mini de 15 mm 10VDC Capteur de niveau piézoresistif en acier inoxydable
Product Details
| Numéro de modèle.: | HT15V | Type de fil: | Non |
|---|---|---|---|
| Type de câblage: | À quatre fils | Milieu de mesure: | Gaz et liquide |
| Gamme: | Pour les appareils à combustion interne | Fournir: | 5 à 10 VDC |
| Mots-clés: | Mini capteur | Spécification: | 15 mm |
| Marque déposée: | - Je ne sais pas. | Taper: | détecteur de pression mini en silicium |
| Matériel: | Acier inoxydable | Personnalisation: | Disponible OEM et ODM |
| Mettre en évidence |
Sensor de pression de 15 mm au silicium,Le détecteur de pression en silicone mini 10VDC,Sensor de pression piézo-résistif en acier inoxydable à 10 VDC |
||
Product Description

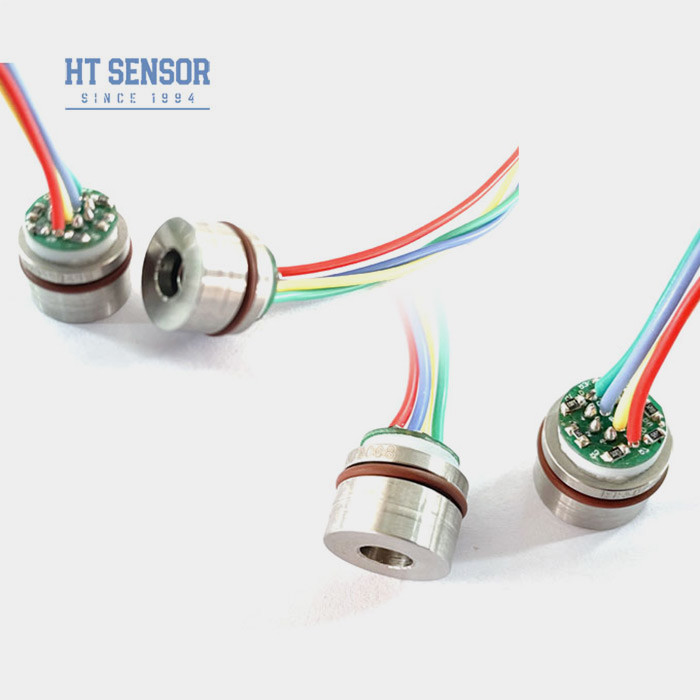

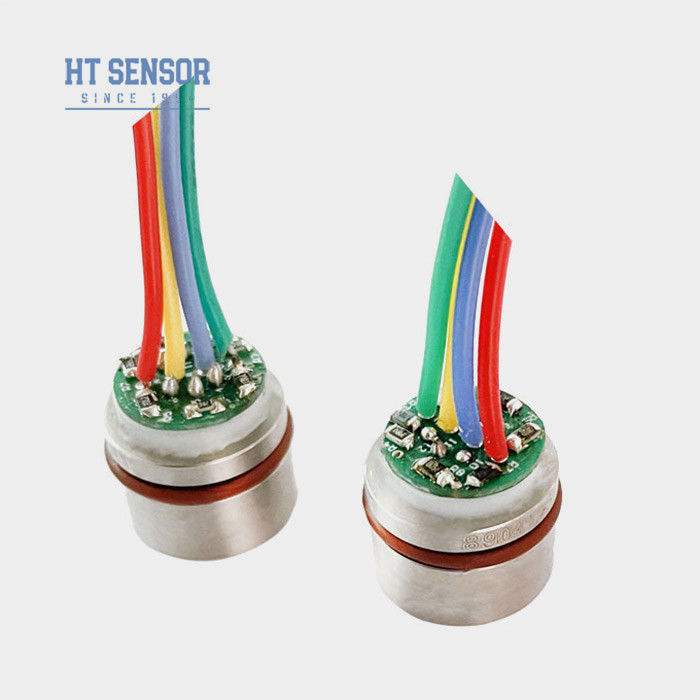

HT15V 15mm Mini Stainless Steel Silicium Capteur de pression 10VDC
HT15V Piézo-résistantD'autres produitsCapteur de pression
Introduction du capteur de pression en silicium de 15 mm:
V est un capteur de pression piézorésistif en silicium doté d'une alimentation à tension constante et d'un contrôle de sortie de 10mv/V.Il utilise l'effet piézorésistif du silicium diffusé pour mesurer avec précision les pressions des liquides et des gazLe capteur de pression en silicium de type.V est de seulement 15 mm de diamètre, appartient au capteur de pression de type exquis. Le capteur est largement utilisé dans une variété de petits équipements nécessitant une petite taille.Notre société peut également entreprendre une personnalisation spéciale basée sur les besoins des utilisateurs, tels que les capteurs de pression de toutes les structures soudées, une large compensation de température, une grande fiabilité, des capteurs antichoc et antivibration, en particulier pour les armes et équipements de défense nationale.
Caractéristiques du produitd'une épaisseur de 15 mm,:
- Utilise une technologie de pointe et est encapsulé dans un acier inoxydable 316Llogement
- Large plage de mesure 0~350KPa~60MpaS
- Haute fiabilité et excellente stabilité
- Fourniture de tension constante
- Convient pour la mesure de la pression des gaz et des liquides non corrosifs avec 316LCompatibilité avec l'acier inoxydable
- Conception compacte, idéale pour les applications à espace limité
- Utilisés dans les systèmes de contrôle de processus pour la surveillance et le contrôle de la pression
- Généralement utilisé dans les systèmes de réfrigération et les compresseurs d'air pour la mesure de la pression
- L'alimentation électrique: ≤ 10 VDC
- Voltage de sortie en mode commun: 50% de l'entrée (typique)
- Impédance d'entrée:4KΩ~20KΩ
- Impédance de sortie:2.5KΩ~6KΩ
- Connexion électrique: fil à haute température de 100 mm, câble à ruban
| Paramètres de performanced'une épaisseur de 15 mm,: | |||||
| Plage de mesure | Épaisseur (G) | Le système de régulation de la température doit être conforme à la norme ISO/IEC 17049. | |||
| Absolute (A) | Le système de régulation de la température doit être conforme à l'annexe I. | ||||
| Sélectionné | Le système d'aérodrome doit être équipé d'un système d'aérodrome. | ||||
| Le type | Je suis désolé. | Unité | |||
| Non-linéarité | ± 0.15 | ± 0.3 | % F.S. | ||
| Répétabilité | 0.05 | 0.1 | % F.S. | ||
| Hystérésis | 0.05 | 0.1 | % F.S. | ||
| Débit de compensation nul | 0 ± 1 | 0 ± 2 | MV | ||
| Produit à grande échelle | 100 ± 1 | 100 ± 2 | MV | ||
| Température de décalage zéro. | ± 0.8 | ±2 | % F.S. | ||
| Température à pleine échelle. | ± 0.8 | ±2 | % F.S. | ||
| Temps compensé. | 0 à 70 | oC | |||
| Température de fonctionnement | - 20 à 80 | oC | |||
| Température de stockage | -40 à 125 | oC | |||
| Surcharge admissible | Prenez la valeur la plus petite entre 3 fois l'échelle complète ou 80MPa | ||||
| Pression de rupture | 5 fois la taille totale | ||||
| Stabilité à long terme | 0.2 % | F.S./année | |||
| Matériau du diaphragme | autres | ||||
| Résistance à l'isolation | Pour les appareils à courant alternatif | ||||
| Vibration | Aucun changement dans des conditions de 10gRMS, de 20 Hz à 2000 Hz | ||||
| Le choc | 100 g, 11 ms | ||||
| Temps de réponse | ≤ 1 ms | ||||
| Sceau de l'anneau O | Déchets d'acier ou d'acier | ||||
| Remplissage du milieu | Huile de silicium | ||||
| Le poids | - 20 g | ||||
| Les paramètres sont testés dans les conditions suivantes: 10V @ 25oC | |||||
| Construction du schéma | |
| Dimension |  |
| Connexion électrique et compensation |
|
| Exemples de sélection |
| Conseils pour commander |
1Dans l'assemblage, il faut faire attention à la taille de la coque du noyau et à l'émetteur pour coopérer, afin d'atteindre l'exigence d'étanchéité.
2. Lors de l'assemblage du boîtier, veillez à ce qu'il soit aligné verticalement et à ce que la pression soit appliquée uniformément pour éviter le blocage ou les dommages à la plaque de compensation.
3Si le milieu d'essai n'est pas compatible avec le diaphragme du noyau et le matériau du boîtier (316L), des instructions spéciales doivent être fournies lors de la commande.
4Évitez de presser le diaphragme du capteur à la main ou avec un objet tranchant pour éviter la déformation ou la perforation du diaphragme et les dommages au noyau.
5. Gardez l'entrée de pression de la chambre de pression négative du capteur de pression de calibre ouverte à l'atmosphère pour éviter l'eau,la présence de vapeur d'eau ou de matières corrosives dans la chambre à pression négative du noyau de pression de mesure.
6. S'il y a une broche de changement, s'il vous plaît selon l'étiquette sur le conducteur réel pour référence.
