Capteur de pression à l'épreuve de l'explosion de 4 à 20 mA Capteur de niveau du capteur de pression industriel de 24 V
Product Details
| Modèle: | BP93420-IB | Fournir: | 10 à 36VDC |
|---|---|---|---|
| Sortir: | 4-20mA | Fil: | G1/2 G1/4 ou sur mesure |
| Température de compensation: | 0-70℃ | Gamme: | 10 kPa à 100 MPa |
| Matériau du boîtier: | 304S.S 316L SS | Précision: | ≤ 0,5% F.S. |
| Compatibilité des médias: | Air, eau, huile | Température médiatique: | -20℃~85℃ |
| Mettre en évidence |
Sensor de pression à l'épreuve de l'explosion de 4 à 20 mA,Sensor de pression à l'épreuve de l'explosion 24V,Transducteur de pression industriel de 24 V |
||
Product Description

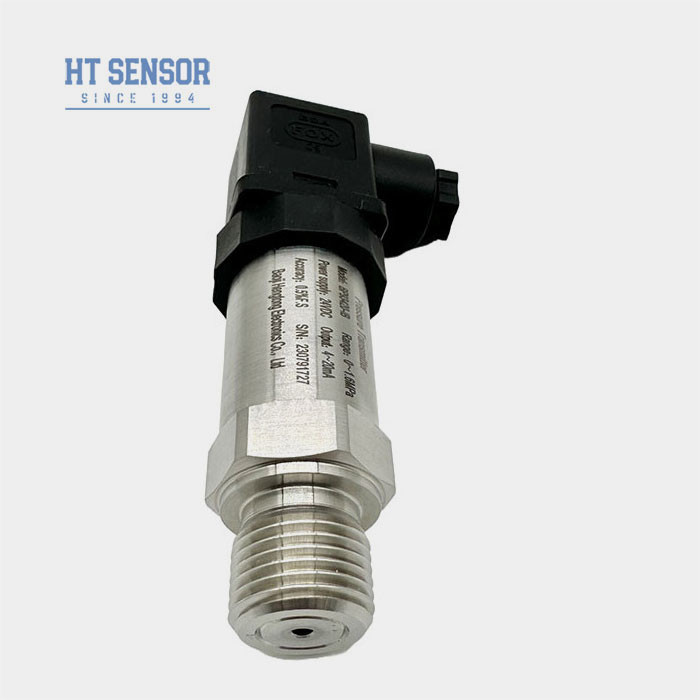

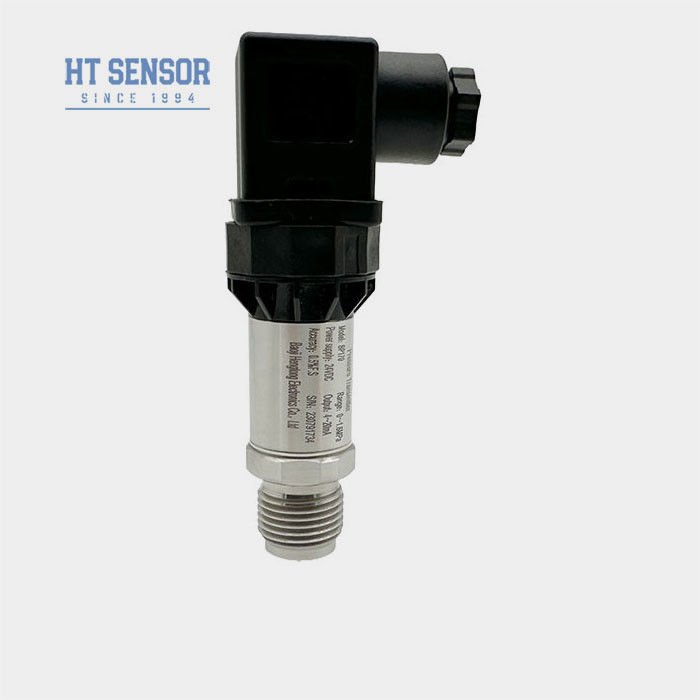

BP93420-IB 4-20mA 24V Détecteur de pression industrielle résistant à l'explosion Transducteur d'émetteur
BP93420IB Émetteur de pression
Introduction d'un émetteur de capteur de pression industriel:
BP93420 - Le capteur de pression en silicium industriel à diffusion IB est une sorte d'instrument multifonctionnel, célèbre pour sa précision et sa fiabilité.Sa technologie de pointe assure une mesure précise de la pression dans un large éventail d'applicationsLe capteur a une large plage de mesure et peut être utilisé dans une variété d'applications avec différents niveaux de pression.
Caractéristiques du produitd'un capteur de pression industriel:
1Large plage de mesure, structure en acier inoxydable, formes diverses d'interfaces sous pression
2Conception compacte et légère
3. réglable à zéro et à pleine échelle
4. haute précision, toute structure en acier inoxydable
5.Nul et pleine échelle réglables
Applicationsd'un capteur de pression industriel:
1- Mesure de pression des gaz et liquides non corrosifs avec l'acier inoxydable 316L
2Appliqué dans les industries maritime et aéronautique
3. Utilisé dans les procédés industriels sur site tels que le pétrole, la chimie, la métallurgie, la production d'énergie et l'hydrologie
4. Utilisé dans les systèmes de commande hydraulique et pneumatique
| Paramètres de performance: | |
| Plage de mesure | - 100 kPa... 0 kPa ~ 10 kPa... 100 MPa |
| Type de pression | Pression de mesure, pression absolue, pression scellée |
| Surcharge | ≤ 1,5 fois la plage nominale |
| Précision @ 25oC | ±0,25% (typique) ±0,5% (maximum) |
| Répétabilité | 00,1% FS |
| Hystérésis | 00,1% FS |
| Stabilité à long terme | ± 0,1% F.S/Année (Typical) ± 0,2% F.S/Année (Maximum) |
| Dérive de température au point zéro | Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage. |
| Dérive de température à pleine échelle | Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage. |
| Température de compensation | Pour le calcul de la température de l'air, il est nécessaire de déterminer la température de l'air. |
| Température de fonctionnement | -20°C à 80°C |
| Température de stockage | -40°C à 120°C |
| Vibration | 10 g,55 Hz ~ 2 kHz |
| Matériel de logement | 304,316L |
| Matériau du diaphragme | autres |
| Résistance à l'isolation | 100 MΩ 100 VDC |
| Classification à l'épreuve des explosions | Ex II C T6 Ga |
| Classement de protection | Pour la protection contre la corrosion |
| Sceau à anneau O | Ruban fluoré |
| Le poids | ~ 0,25 kg |
| Signal de sortie | Voltage d'alimentation | Type de sortie |
| 4 à 20 mA | 12 à 30 VDC | Fil 2/3/4 |
| 0 à 10/20 mA | 3 fils |
|
| 0/1 à 5 V | ||
| 0/1 à 10 V | ||
| 0.5 à 4,5 V | 5 VDC |
Conseils pour commander
1Lors de la sélection du produit, veuillez vous assurer que le support à mesurer est compatible avec les parties de contact du produit.
2. Lors de la commande, veuillez noter que les produits de type à l'épreuve des explosions n'incluent pas les têtes d'affichage numérique.
3Lors de la commande d'émetteurs équipés d'une tête d'affichage LCD ou LED, l'alimentation de l'émetteur ne doit pas être inférieure à 20 VDC.
4. Pour assurer le fonctionnement fiable du produit, il est recommandé aux utilisateurs d'installer des dispositifs de protection contre la foudre sur place et de s'assurer que le produit et l'alimentation sont reliés à la terre de manière fiable.
5. La plage de température de fonctionnement nominale de l'anneau O en caoutchouc fluoré est de -20°C à 250°C. Lorsque la température de fonctionnement du produit est inférieure à -20°C, il est nécessaire de choisir un joint d'anneau O EPDM.
6. La longueur par défaut du câble est de 1,5 m, disponible en trois matériaux. S'il n'est pas spécifié, il sera fourni avec du câble en polyéthylène.Veuillez le préciser dans l'ordre.
7Pour les exigences particulières telles que les fortes vibrations, la force d'impact instantanée, les interférences électromagnétiques ou radiofréquences, veuillez informer notre société et les spécifier dans l'ordre
| Guide des commandes | ||||||||
| BP93420XX | Transmetteur de pression | |||||||
| Le code | Construction du schéma | |||||||
| IB | Transmetteur de pression générale | Les États membres | Affichage du transmetteur de pression | |||||
| IE | Transmetteur de pression de l'aviation résistant aux chocs | IIC/III | Général industriel/ Transmetteur de pression à écran | |||||
| Si | Transmetteur de pression à l'épreuve de l'humidité | Les États membres | Transmetteur de pression général/affichage | |||||
| Dans | Transmetteur de pression dédié pour la climatisation | C.I. | Transmetteur à haute température | |||||
| Le QI/TQI | Grand diaphragme/émetteur à haute température sous pression | |||||||
| Plage de mesure | - Je ne sais pas.1. . .0·0.01...100 MPa | |||||||
| (0-X) Kpa ou MPa | X: indique la plage de mesure réelle | |||||||
| Le code | Énergie | |||||||
| D1 | 24 VDC | |||||||
| D2 | 5 VDC | |||||||
| D3 | Autres | |||||||
| Le code | Signal de sortie | |||||||
| S1 | 4 ¢ 20 mADC | S5 | 020mADC | |||||
| S2 | 1 ′5VDC | S6 | Le système d'aiguillage doit être équipé d'un système de freinage. | |||||
| S3 | Le débit d'électricité doit être supérieur ou égal à: | S7 | 0.5 ∙4.5VDC | |||||
| S4 | 010mADC | |||||||
| Le code | Connexion sous pression | |||||||
| J1 | Une M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | Le 7/16-20UNF | |||||||
| J5 | Autres | |||||||
| Le code | Connexion électrique | |||||||
| B1 | Je suis Hirschmann. | |||||||
| B2 | PG7 prise de courant | |||||||
| B3 | Sortie du câble scellé | |||||||
| B4 | 2088 Enveloppes industrielles | |||||||
| B5 | 2088 Enveloppe industrielle avec affichage | |||||||
| B6 | Autres | |||||||
| Le code | Type de pression | |||||||
| G | Pression de mesure | |||||||
| Une | Une pression absolue | |||||||
| S | Pression de référence scellée | |||||||
Questions et réponses
Q1: Êtes-vous une société de fabrication?
A1: Nous sommes fabricants avec plus de 29 ans d'expérience.
Q2:Produit sur mesure
A2:Nous fournissons des services OEM et de conception personnalisée.
Q3:Garantie de qualité
R3: Nos produits bénéficient d'une garantie limitée de 12 à 18 mois à compter de la date d'expédition à l'acheteur original. Hengtong remplacera ou réparera les produits défectueux gratuitement.Cette garantie ne s'applique pas aux unités modifiées.Il a été maltraité, négligé.
Q4: Expédition et emballage
A4:Les produits sont généralement expédiés par Express international, y compris UPS,FedEx,DHL et INT pour le fret prépayé,vous pouvez également utiliser votre compte d'expédition pour récupérer,emballage d'exportation standard,y compris la certification d'inspection.
Q5: Contactez-nous
A5:Nous avons une équipe de vente active et expérimentée pour vous servir sur la question technique et la question commerciale.
