Transmetteur de pression 4-20mA Sensor Transmetteur de pression de gaz d'air liquide en acier inoxydable
Product Details
| Précision: | ±0.5%F.S | Plage de pression: | - Je ne sais pas.1- Je ne sais pas.01... 100 Mpa |
|---|---|---|---|
| Type de connexion: | G1/2, personnalisation | Matériel de logement: | Acier inoxydable |
| Température de fonctionnement: | -20 à 80°C | Signal de sortie: | Pour les appareils de commande électrique, la fréquence de commande électrique est la fréquence de c |
| Type de pression: | Étalon/Absolu/Sélectionné | Niveau de protection: | Pour la protection contre la corrosion |
| Stabilité à long terme: | ± 0,1% F.S/an | Voltage d'alimentation: | 12 à 30 VDC |
| Température ambiante de température de stockage: | -40 à 125°C | Matériel de diaphragme: | autres |
| Mettre en évidence |
Capteur de transmission de pression de 20 mA,Sensor de transmission de pression en acier inoxydable de 4 mA,Transmetteur de pression de gaz d'air de 20 mA |
||
Product Description
Sensor de transmission de la pression des gaz liquides d'air en acier inoxydable de 4 à 20 mA pour l' hydraulique

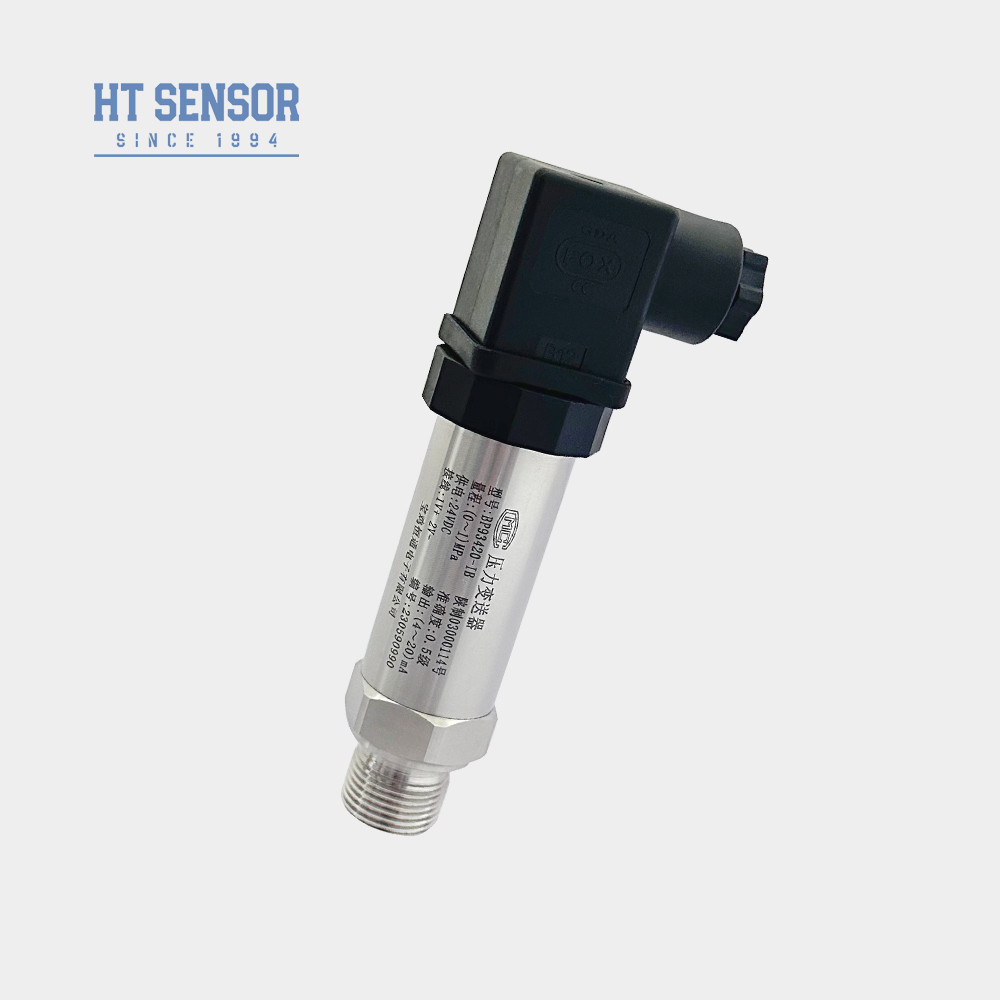

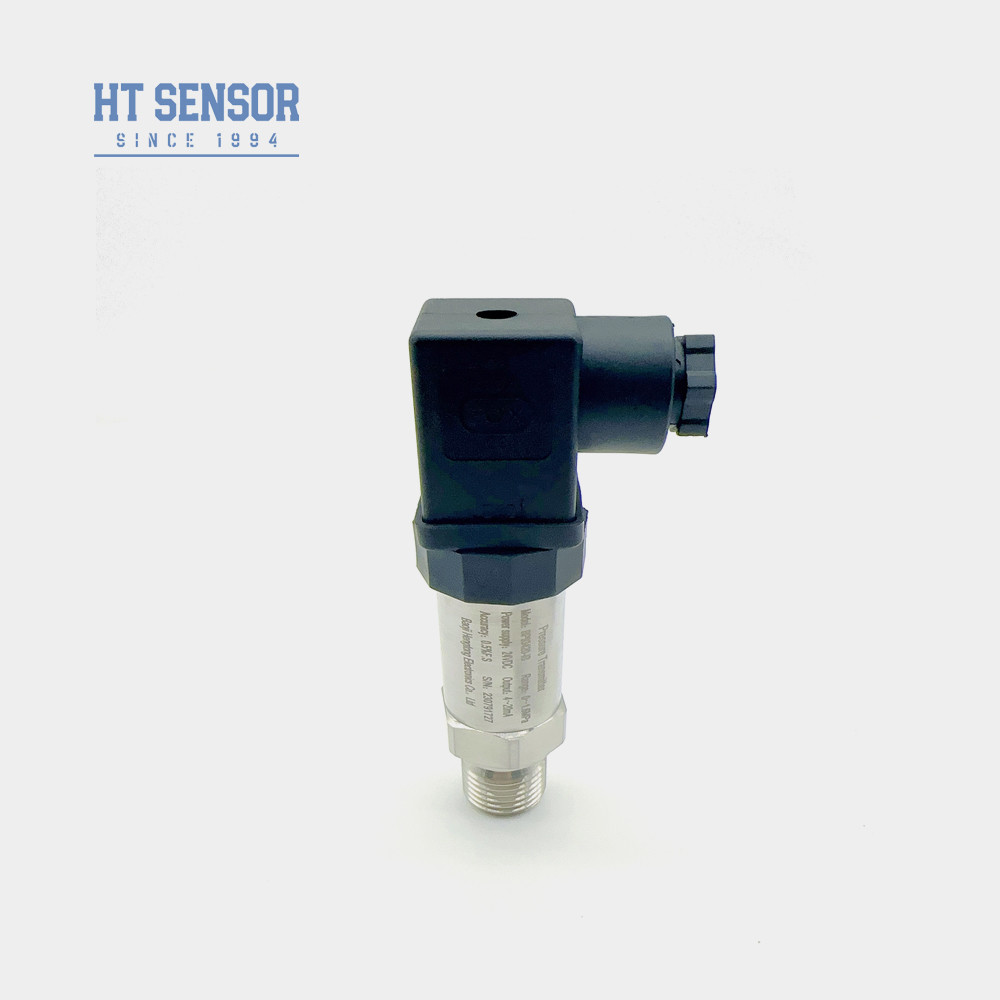

BP93420IB Capteur d'émetteur de pression
Introduction du capteur d'émetteur de pression
L'émetteur de pression BP93420IB adopte le noyau rempli d'huile de silicium isolé à diffusion de la série HT comme élément de mesure du signal.Le circuit de traitement du signal est situé dans un boîtier en acier inoxydableLe produit a subi des tests rigoureux et un dépistage du vieillissement des composants, des produits semi-finis et des produits finis,assurer une performance stable et fiable.
Caractéristiques du produitCapteur de l'émetteur de pression:
1Large plage de mesure, structure en acier inoxydable, formes diverses d'interfaces sous pression
2Conception compacte et légère
3. réglable à zéro et à pleine échelle
4. haute précision, toute structure en acier inoxydable
5.Nul et pleine échelle réglables
ApplicationsCapteur de l'émetteur de pression:
1- Mesure de pression des gaz et liquides non corrosifs avec l'acier inoxydable 316L
2Appliqué dans les industries maritime et aéronautique
3Utilisé dans les procédés industriels sur site tels que le pétrole, la chimie, la métallurgie, la production d'énergie et l'hydrologie
4. Utilisé dans les systèmes de commande hydraulique et pneumatique
| Paramètres de performance: | |
| Plage de mesure | - 100 kPa... 0 kPa ~ 10 kPa... 100 MPa |
| Type de pression | Pression de mesure, pression absolue, pression scellée |
| Surcharge | ≤ 1,5 fois la plage nominale |
| Précision @ 25oC | ±0,25% (typique) ±0,5% (maximum) |
| Répétabilité | 00,1% FS |
| Hystérésis | 00,1% FS |
| Stabilité à long terme | ± 0,1% F.S/Année (Typical) ± 0,2% F.S/Année (Maximum) |
| Dérive de température au point zéro | Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage. |
| Dérive de température à pleine échelle | Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage. |
| Température de compensation | Pour le calcul de la température de l'air, il est nécessaire de déterminer la température de l'air. |
| Température de fonctionnement | -20°C à 80°C |
| Température de stockage | -40°C à 120°C |
| Vibration | 10 g,55 Hz ~ 2 kHz |
| Matériel de logement | 304,316L |
| Matériau du diaphragme | autres |
| Résistance à l'isolation | 100 MΩ 100 VDC |
| Classification à l'épreuve des explosions | Ex db IIC T6 Gb |
| Classement de protection | Pour la protection contre la corrosion |
| Sceau à anneau O | Ruban fluoré |
| Le poids | - 0,15 kg |
| Signal de sortie | Voltage d'alimentation | Type de sortie |
| 4 à 20 mA | 12 à 30 VDC | Fil 2/3/4 |
| 0 à 10/20 mA | 3 fils |
|
| 0/1 à 5 V | ||
| 0/1 à 10 V | ||
| 0.5 à 4,5 V | 5 VDC |

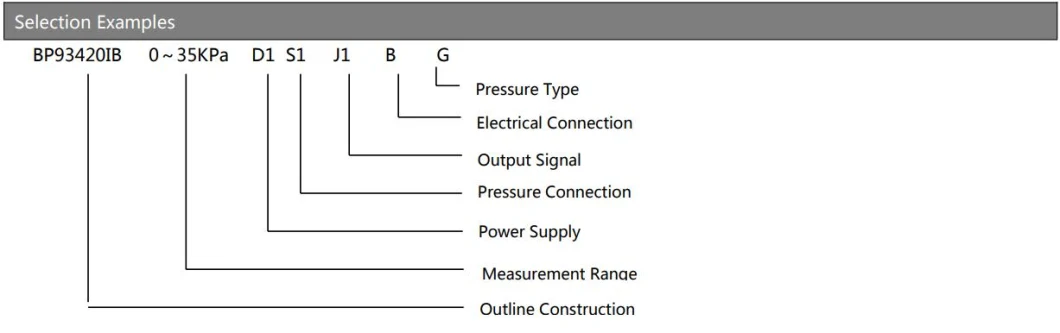

| Guide des commandes | ||||||||
| BP93420XX | Transmetteur de pression | |||||||

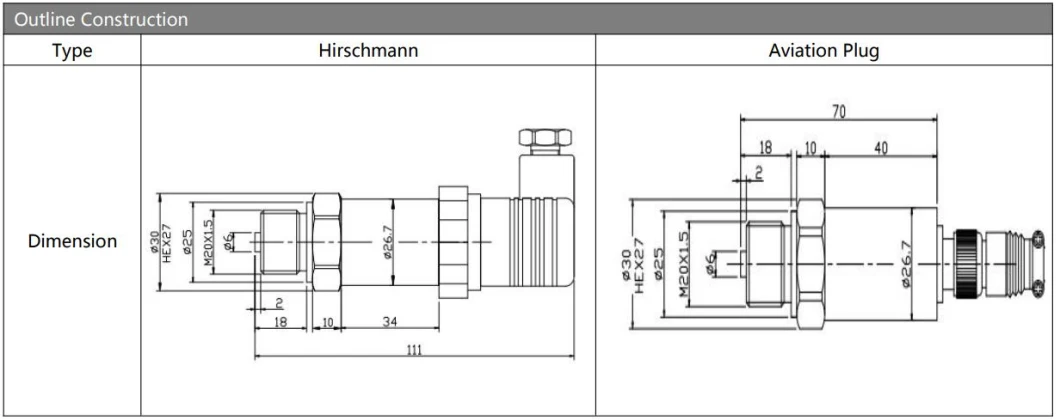

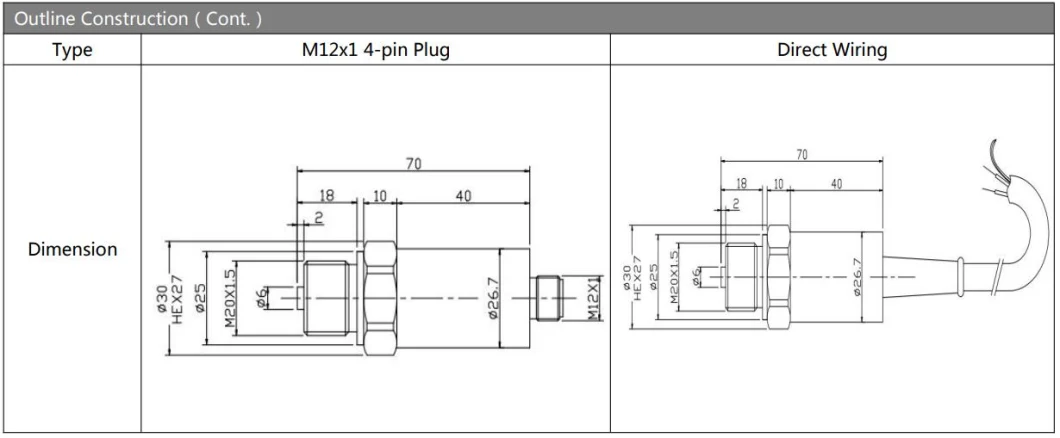

| Le code | Construction du schéma | |||||||
| IB | Transmetteur de pression générale | Les États membres | Affichage du transmetteur de pression | |||||
| IE | Transmetteur de pression de l'aviation résistant aux chocs | IIC/III | Général industriel/ Transmetteur de pression à écran | |||||
| Si | Transmetteur de pression à l'épreuve de l'humidité | Les États membres | Transmetteur de pression général/affichage | |||||
| Dans | Transmetteur de pression dédié pour la climatisation | |||||||
| C.I. | Transmetteur à haute température | |||||||
| Le QI1/QI2 | Grand diaphragme/émetteur à haute température sous pression | |||||||
| Plage de mesure | - Je ne sais pas.1. . Je ne peux pas.01... 100 MPa | |||||||
| (0-X) Kpa ou MPa | X: indique la plage de mesure réelle | |||||||
| Le code | Énergie | |||||||
| D1 | 24 VDC | |||||||
| D2 | 5 VDC | |||||||
| D3 | Autres | |||||||
| Le code | Signal de sortie | |||||||
| S1 | 4 à 20 mADC | S5 | 0 à 20 mADC | |||||
| S2 | 1 à 5 VDC | S6 | 0 à 10 VDC | |||||
| S3 | 0 à 5VDC | S7 | 0Pour les conducteurs de véhicules à moteur | |||||
| S4 | 0 à 10 mADC | |||||||

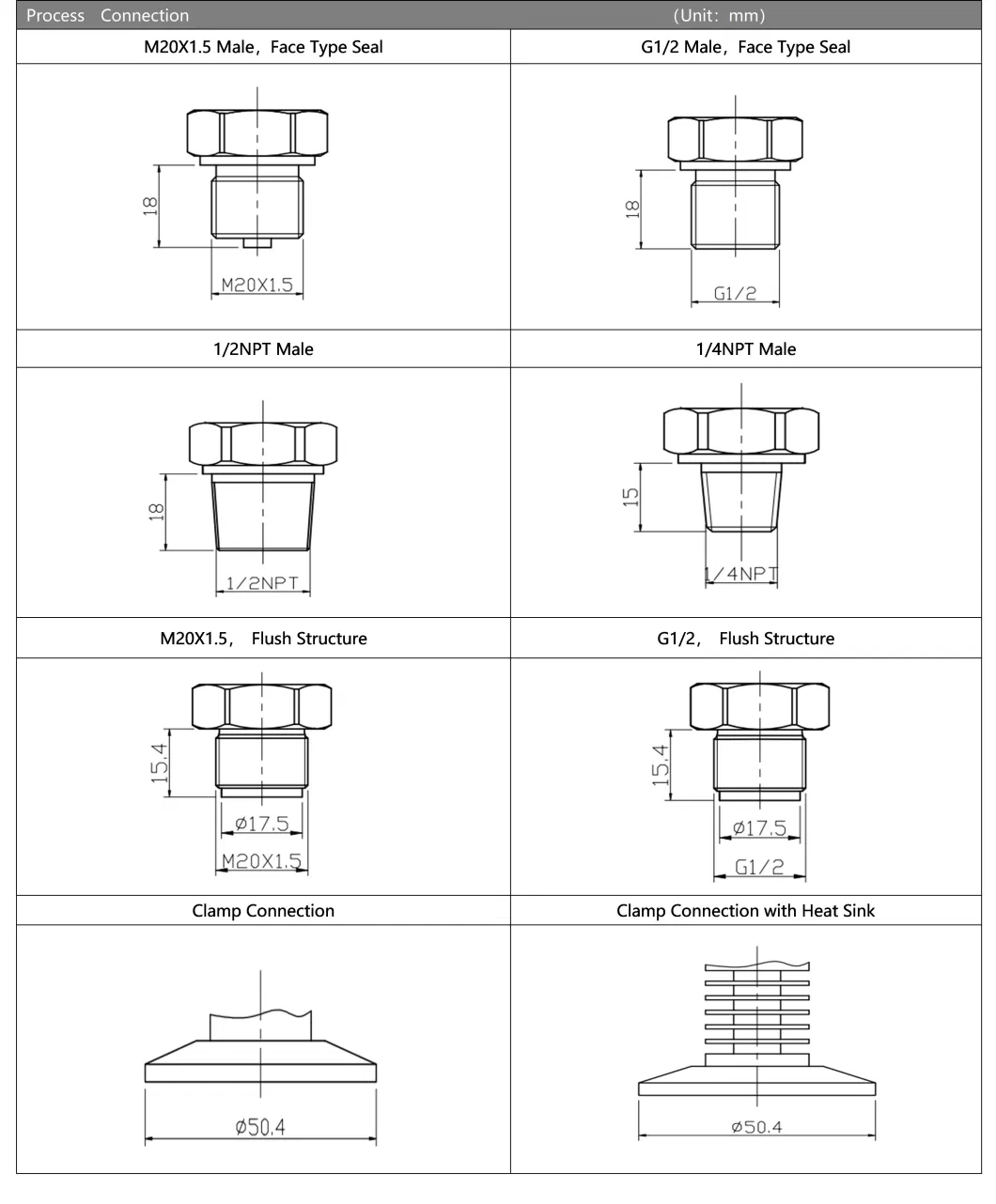

| Le code | Connexion sous pression | |||||||
| J1 | Une M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | Le 7/16-20UNF | |||||||
| J5 | Autres | |||||||

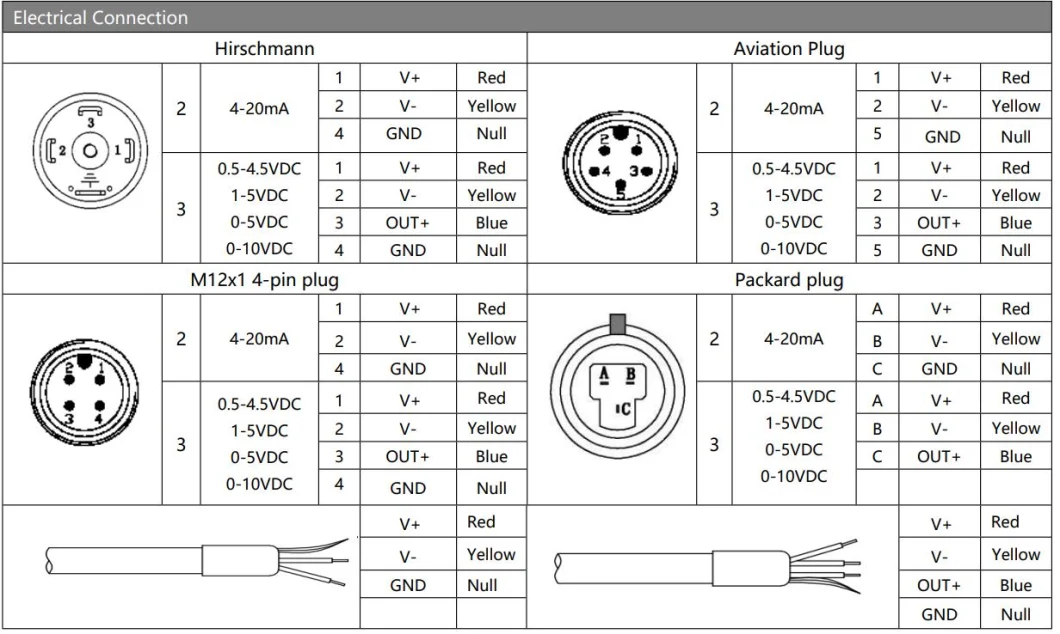

| Le code | Connexion électrique | |||||||
| B1 | Je suis Hirschmann. | |||||||
| B2 | PG7 prise de courant | |||||||
| B3 | Sortie du câble scellé | |||||||
| B4 | 2088 Enveloppes industrielles | |||||||
| B5 | 2088 Enveloppe industrielle avec affichage | |||||||
| B6 | Autres | |||||||
| Le code | Type de pression | |||||||
| G | Pression de mesure | |||||||
| Une | Une pression absolue | |||||||
| S | Pression de référence scellée | |||||||
Conseils pour commander
1Lors de la sélection du produit, veuillez vous assurer que le support à mesurer est compatible avec les parties de contact du produit.
2. Lors de la commande, veuillez noter que les produits de type à l'épreuve des explosions ne comprennent pas les têtes d'affichage numérique.
3Lors de la commande d'émetteurs équipés d'une tête d'affichage LCD ou LED, l'alimentation de l'émetteur ne doit pas être inférieure à 20 VDC.
4Pour assurer le fonctionnement fiable du produit, il est recommandé aux utilisateurs d'installer des dispositifs de protection contre la foudre sur place et de s'assurer que le produit et l'alimentation sont reliés à la terre de manière fiable.
5. La plage de température de fonctionnement nominale de l'anneau O en caoutchouc fluoré est de -20°C à 250°C. Lorsque la température de fonctionnement du produit est inférieure à -20°C, il est nécessaire de choisir un joint d'anneau O EPDM.
6. La longueur par défaut du câble est de 1,5 m, disponible en trois matériaux. S'il n'est pas spécifié, il sera fourni avec du câble en polyéthylène.Veuillez le préciser dans l'ordre.
7Pour les exigences spéciales telles que les fortes vibrations, la force d'impact instantanée, les interférences électromagnétiques ou radiofréquences, veuillez informer notre société et les spécifier dans la commande.
