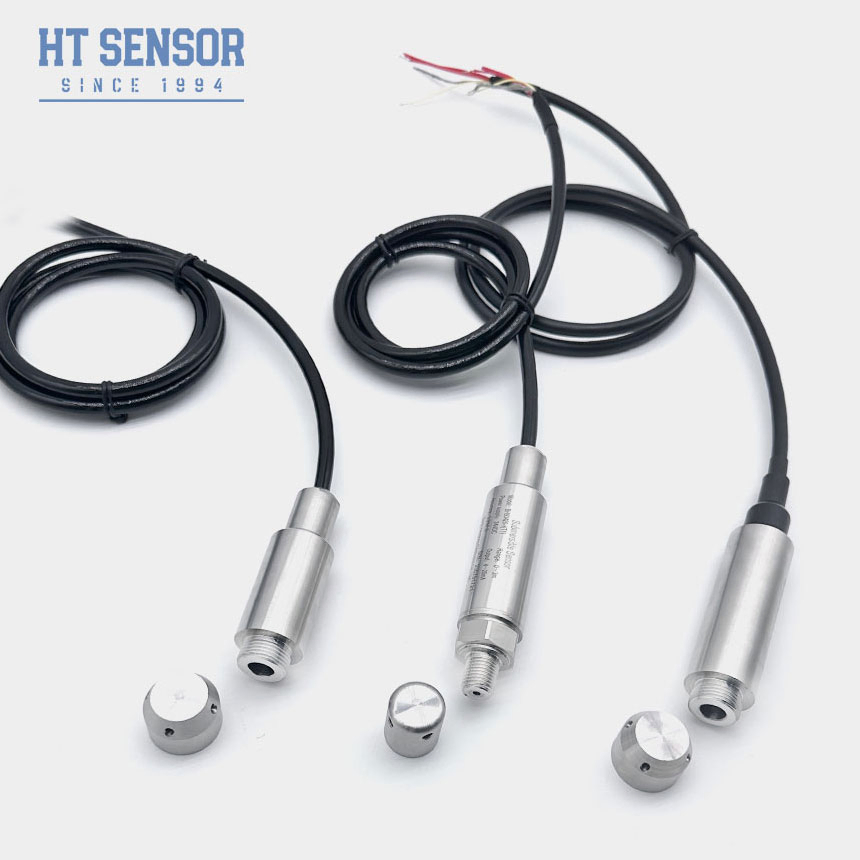

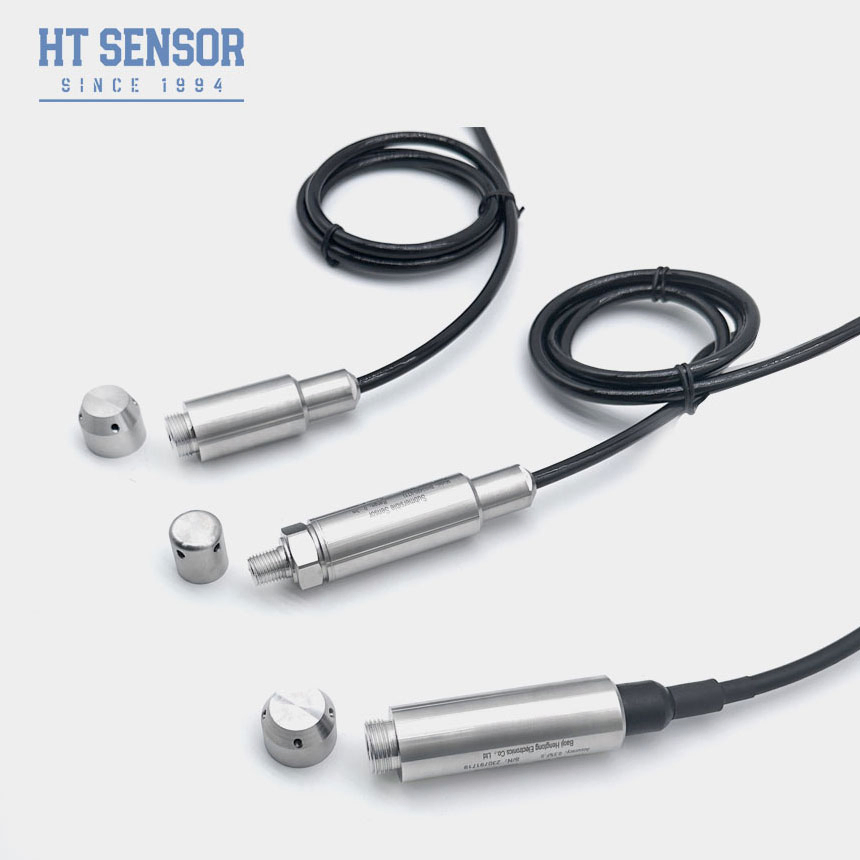

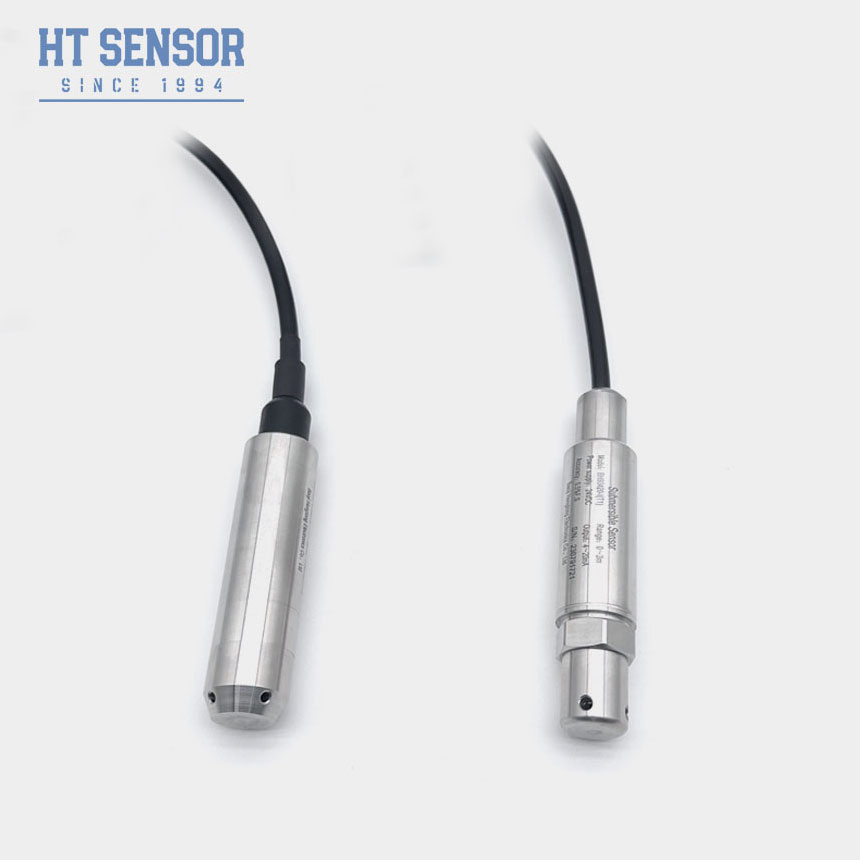

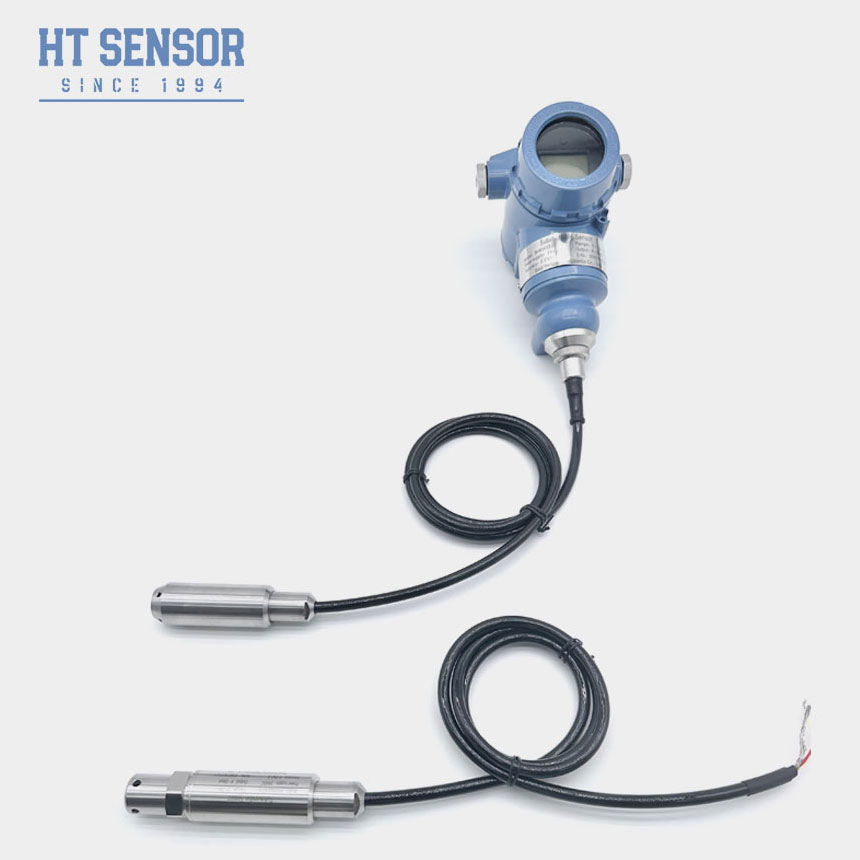

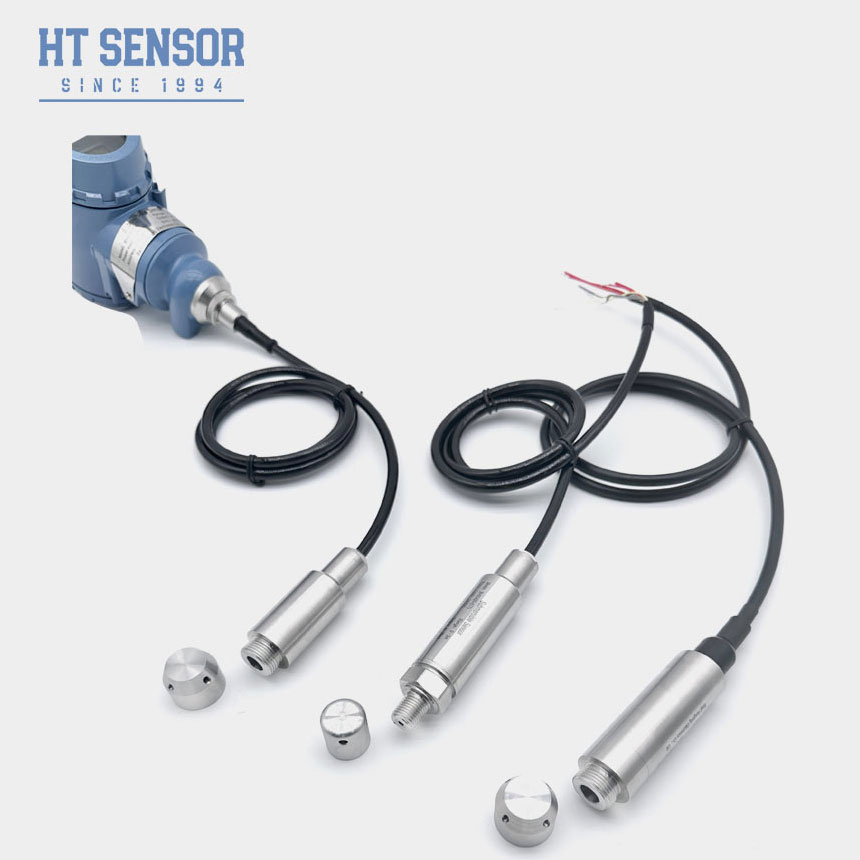

Transmetteur de niveau d'eau BH93420-I
Le transmetteur de niveau d'eau BH93420-I utilise la technologie de noyau rempli d'huile à isolation au silicium diffusé de la série HT comme élément de mesure du signal. Doté d'un boîtier entièrement en acier inoxydable et d'une structure compacte monobloc, ce transmetteur de type immergé offre des performances d'étanchéité exceptionnelles grâce à son élément de détection en acier inoxydable entièrement scellé. Des tests rigoureux de compensation de température haute et basse et de vieillissement garantissent une fiabilité élevée et une excellente stabilité.
Caractéristiques principales
- Boîtier entièrement en acier inoxydable pour divers environnements de test
- Mesure par sonde de type immergé pour une installation facile
- Options de signal de sortie multiples disponibles
- Certification antidéflagrante : ExiaIICT6
- Indice de protection élevé : IP68
- Options de câble PE ou PU
Applications
- Compatible avec l'acier inoxydable 316L et les liquides non corrosifs
- Surveillance du niveau d'eau pour les systèmes d'eaux usées, industrielles et municipales, les réservoirs, les puits, les rivières, l'eau de mer et les lacs
- Mesure du niveau de carburant dans les réservoirs de diesel et de carburant
Paramètres de performance
| Plage de mesure |
0~10m…400m |
| Surcharge |
≤ 2 X de la plage nominale |
| Précision @ 25°C |
±0.25% (Typ.) ±0.5% (Max.) |
| Répétabilité |
±0.03% (Typ.) ±0.05%FS (Max.) |
| Hystérésis |
±0.03% (Typ.) ±0.05%FS (Max.) |
| Stabilité à long terme |
±0.2%F.S/an (Max.) |
| Dérive du point zéro en température |
±1.5%F.S(Typ.) ±2%F.S (Max.) |
| Dérive de la température pleine échelle |
±1.5%F.Sr(Typ.) ±2%F.S (Max.) |
| Température de compensation |
0-50°C (0-1m. 0-2m) ; 0-70°C |
| Température de fonctionnement |
-20~80°C |
| Température de stockage |
-30~100°C |
| Vibration |
10g, 55Hz ~ 2kHz |
| Matériau du boîtier |
1Cr18Ni9Ti |
| Matériau du diaphragme |
Acier inoxydable 316L |
| Résistance d'isolement |
>=100MΩ@100VDC |
| Indice de protection contre les explosions |
ExiaIICT6 |
| Indice de protection |
IP67, IP68 |
| Joint torique |
Caoutchouc fluoré |
| Poids |
~0.3Kg (sans câble) |
| Matériau du câble |
Polyéthylène, Polyuréthane |
Spécifications du signal de sortie
| Signal de sortie |
Tension d'alimentation |
Type de sortie |
| 4~20mA |
12~30VDC |
2/3/4 fils |
| 0~10/20mA |
|
3 fils |
0/1~5V
0/1~10V
0.5~4.5V |
5VDC |
|
| Protocole de communication RS485 |
3.6~30V / Batterie |
4 fils |
Informations de commande
Conseils de sélection
- Assurez la compatibilité du milieu mesuré avec les composants du produit
- Spécifiez la densité du milieu mesuré
- Fournissez des détails sur les environnements d'interférences électromagnétiques ou de radiofréquence fortes
- Installez des dispositifs de protection contre la foudre et assurez une mise à la terre fiable pour des performances optimales
Guide de commande
| BH93420 |
Code |
Construction extérieure |
| I |
|
Transmetteur de pression |
| Plage de mesure |
|
0~10m…400m |
| Code |
|
Alimentation |
| D1 |
|
24VDC |
| D2 |
|
5VDC |
| D3 |
|
Autre |
| Code |
|
Signal de sortie |
| S1 |
4~20mADC |
S5 |
0~20mADC |
| S2 |
1~5VDC |
S6 |
0~10VDC |
| S3 |
0~5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0~10mADC |
S8 |
RS485 |
| Code |
|
Type de pression |
| G |
|
Pression manométrique |
| A |
|
Pression absolue |
| S |
|
Pression de référence scellée |
| Code |
|
Matériau |
| 01 |
|
Acier inoxydable 304 |
| 02 |
|
Acier inoxydable 316L |
| Code |
|
Matériau du câble |
| C1 |
|
PE |
| C2 |
|
PU |
Foire aux questions
Quelles sont les caractéristiques de vos transmetteurs de capteurs de pression ?
Haute précision, durabilité et excellentes performances. Personnalisation disponible.
Puis-je personnaliser des spécifications spéciales ?
Oui, nos ingénieurs peuvent adapter les produits pour répondre à des besoins spécifiques. Nous fournissons des services OEM et ODM.
Quelle est votre capacité de production ?
Nos installations de fabrication peuvent produire jusqu'à 30 000 transmetteurs de capteurs de pression par mois, nous sommes donc tout à fait capables de répondre aux besoins de commandes à grande échelle. Cependant, il est conseillé de contacter notre équipe de vente à l'avance pour assurer une planification de production et de livraison fluide.
Quelle est la période de livraison typique ?
5 à 8 jours ouvrables pour les modèles standard. Les produits personnalisés peuvent varier.
Comment les produits sont-ils tarifés ? Y a-t-il des réductions ?
Prix compétitifs avec des réductions pour les commandes en gros ou les partenaires à long terme.
Quelle est la garantie de vos produits ? Et le service après-vente ?
Notre période de garantie est de 24 mois après l'expédition, et notre service après-vente répondra à vos questions en 24 heures, l'instruction à distance par réseau informatique est toujours disponible.
