Aperçu > Produits> Capteur de pression de silicium> Transmetteur de pression différentielle avec sortie 4-20mA, précision de 0,25% et protection IP65 pour la mesure du niveau de liquide

Transmetteur de pression différentielle avec sortie 4-20mA, précision de 0,25% et protection IP65 pour la mesure du niveau de liquide

4-20mA Output Differential Pressure Transmitter with 0.25% Accuracy and IP65 Protection for Liquid Level Measurement
4-20mA Output Differential Pressure Transmitter with 0.25% Accuracy and IP65 Protection for Liquid Level Measurement 4-20mA Output Differential Pressure Transmitter with 0.25% Accuracy and IP65 Protection for Liquid Level Measurement 4-20mA Output Differential Pressure Transmitter with 0.25% Accuracy and IP65 Protection for Liquid Level Measurement 4-20mA Output Differential Pressure Transmitter with 0.25% Accuracy and IP65 Protection for Liquid Level Measurement 4-20mA Output Differential Pressure Transmitter with 0.25% Accuracy and IP65 Protection for Liquid Level Measurement
Informations de base
Certification: ISO
Quantité de commande min: 1
Prix: 50
meilleur prix Contactez
Détail Infomation
Numéro de modèle.: BP93420D-II Milieu de mesure: Liquide
Niveau de précision: 0,25%, 0,5% Plage de pression: Pour les appareils à combustion interne
Indice IP: IP65 Matériau du boîtier: 304 acier inoxydable
Poids: ~ 0,45 kg Surcharge d'un seul côté: ≤3 fois la plage nominale
Pression statique: La valeur minimale entre 5 fois la plage nominale ou 7 MPa Répétabilité: ± 0,03% (typ.) ± 0,05% FS (max.)
Stabilité à long terme: ±0,5 % FS/an (≤ 200 KPa) ± 0,2 % FS/an (> 200 KPa) Température de fonctionnement: -30ºC~80ºC
Température de stockage: -40ºC~100ºC Signal de sortie: 4~20mA, 0~10/20mA, 0/1~5V, 0,5~4,5V
Tension d'alimentation: 12 ~ 30VDC, 5VDC
Mettre en évidence:

Transmetteur de pression différentielle de sortie 4-20 mA

,

0Émetteur de pression de précision de 0

,

25%

Description de produit

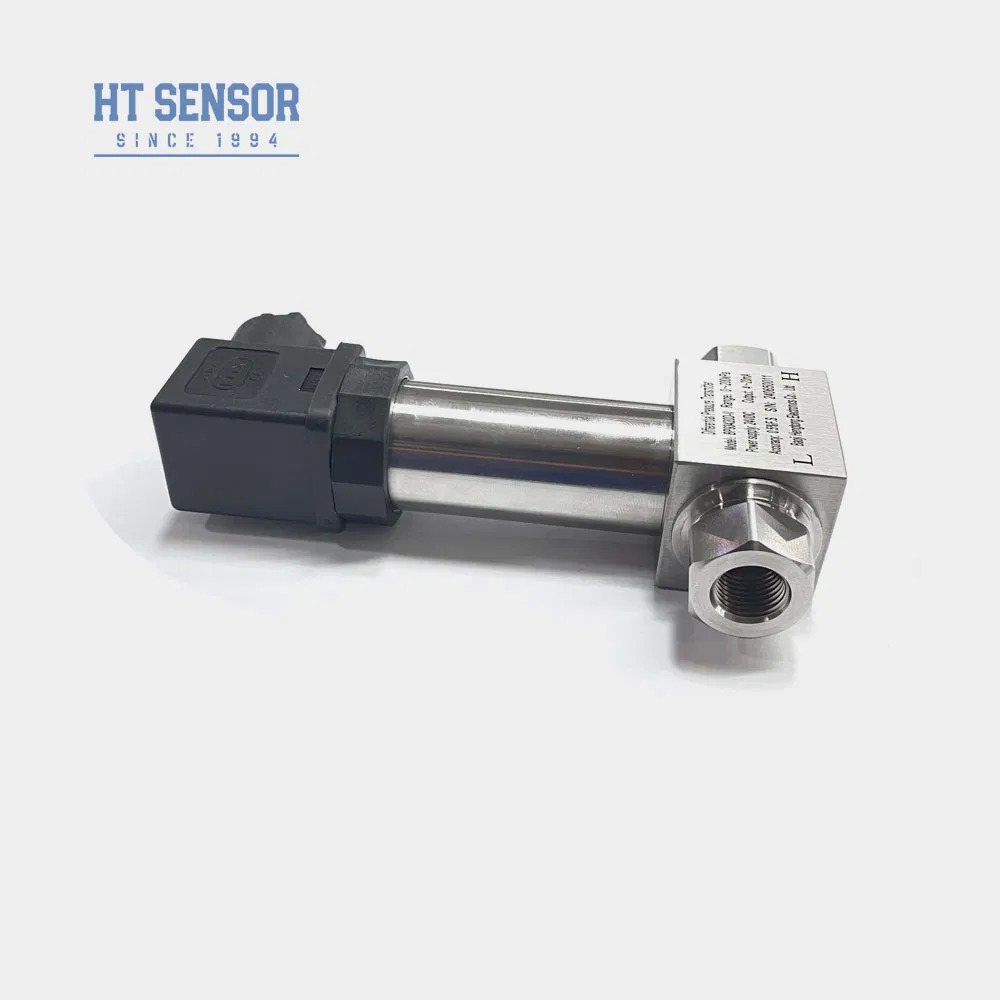

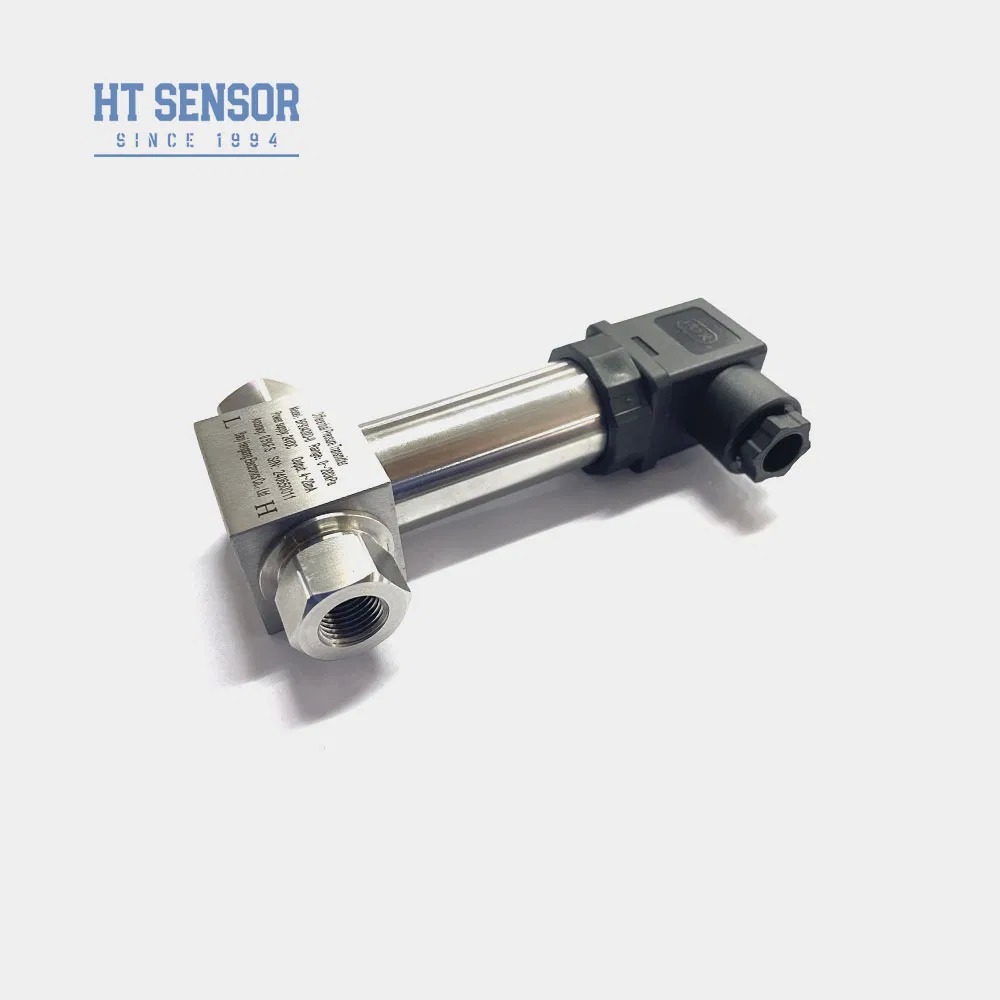

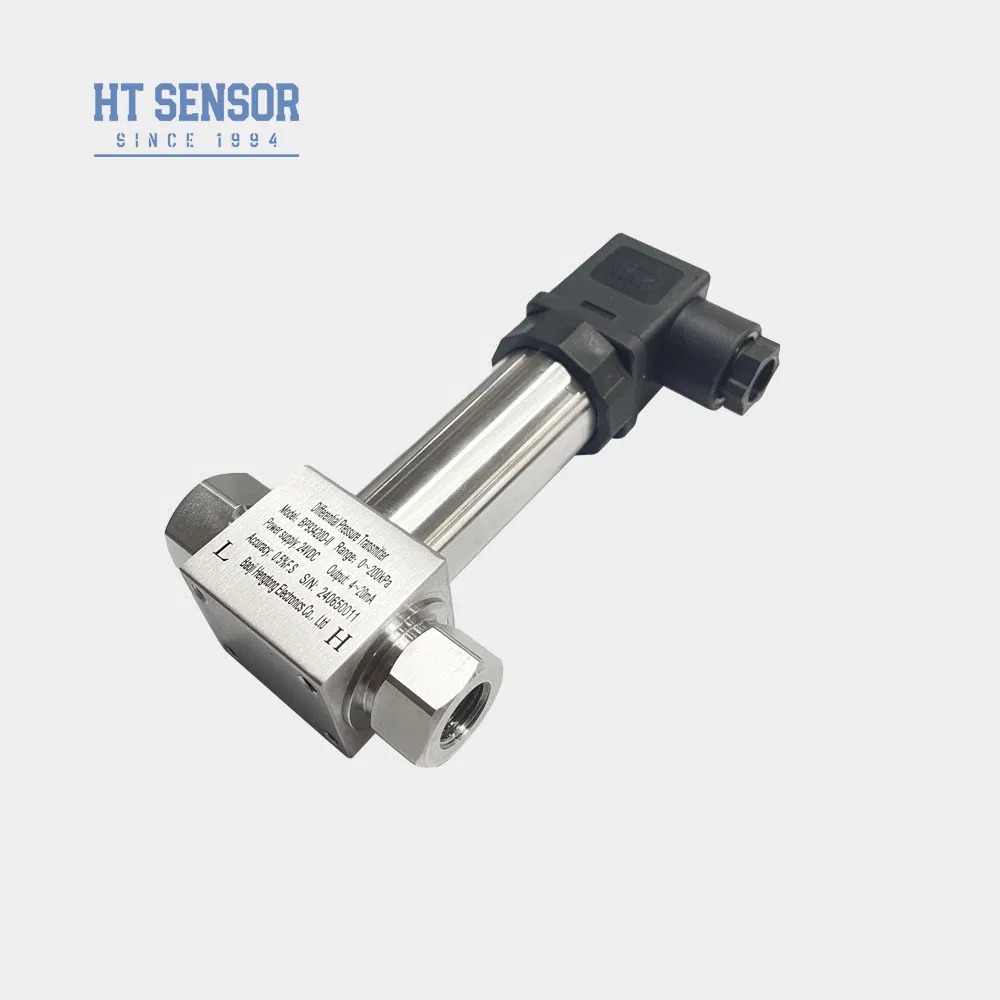

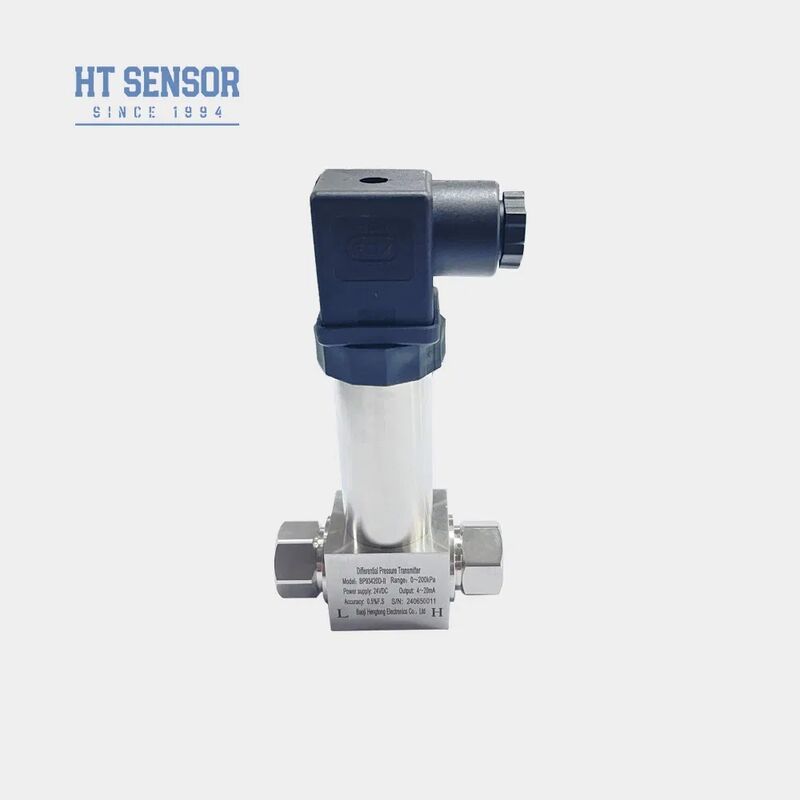

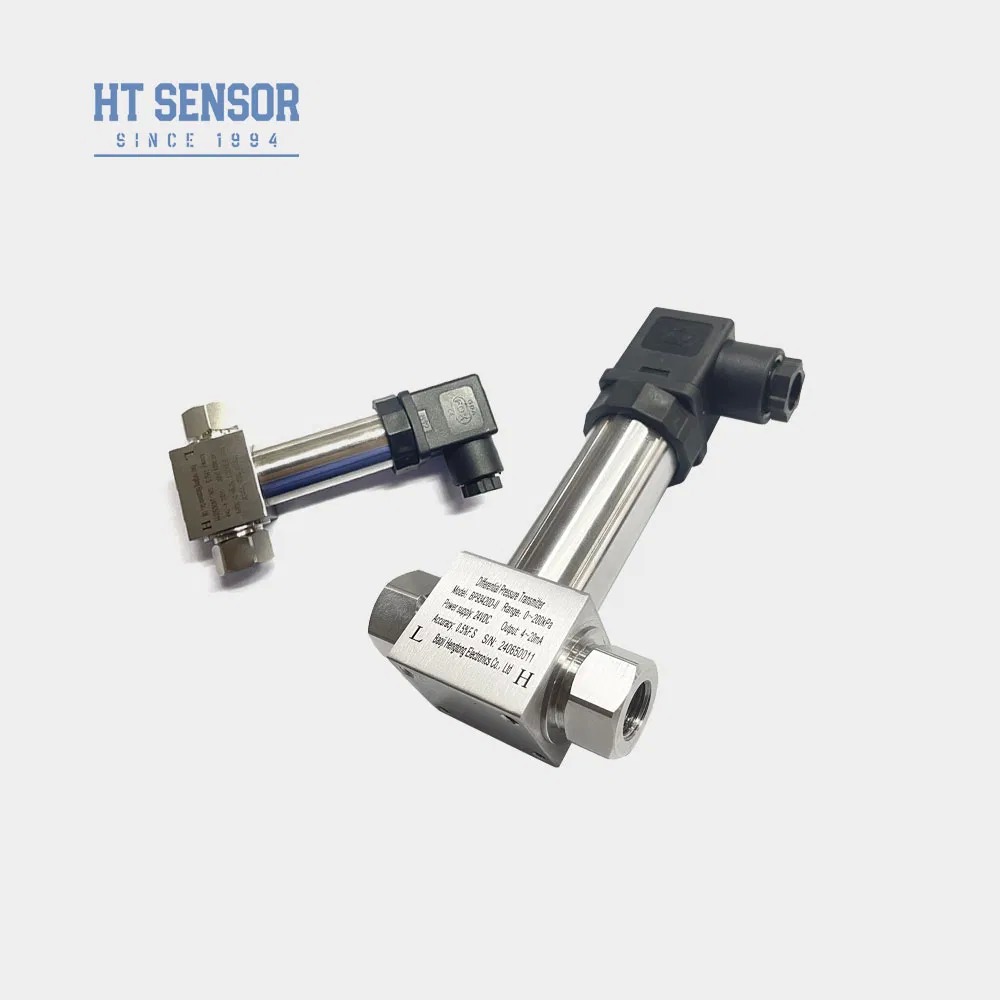

Transmetteur de pression différentielle BP93420DII
L'émetteur de pression différentielle BP93420DII utilise une technologie de capteur de silicium diffusé piézorésistif.Lorsque la pression différentielle du milieu de mesure agit sur les diaphragmes ondulés aux deux extrémités du capteur, le signal de sortie du pont Wheatstone maintient une excellente corrélation linéaire avec la pression différentielle, assurant ainsi des performances de mesure précises.
Transmetteur de pression différentielle avec sortie 4-20mA, précision de 0,25% et protection IP65 pour la mesure du niveau de liquide 0 Transmetteur de pression différentielle avec sortie 4-20mA, précision de 0,25% et protection IP65 pour la mesure du niveau de liquide 1
Principales caractéristiques
  • Construction en acier inoxydable pour une conception compacte et une installation facile
  • Compensation de température rigoureuse et dépistage du vieillissement pour une performance stable et fiable
  • Options d'interfaces électriques flexibles: configuration de câblage direct ou en branche
Applications industrielles
  • Mesure de la pression différentielle pour les gaz et les liquides dans les systèmes de canalisations pétrolières, chimiques, électriques et hydrologiques
  • Surveillance des processus industriels dans les domaines du pétrole, de la chimie, de la métallurgie, de la production d'énergie et de l'hydrologie
  • Systèmes de mesure de la pression dans les conduites et les chambres de fours
Spécifications techniques
ParamètreSpécification
Plage de mesurePour les appareils à combustion électrique
Type de pressionLa pression différentielle
Surcharge à un seul côté≤ 3 fois la plage nominale
Pression statiqueUne portée minimale de 5 fois la portée nominale ou 7 MPa
Précision @ 25oC±0,25% (typique) ±0,5% (maximum)
RépétabilitéLe système de détection doit être équipé d'un dispositif de détection de la pollution atmosphérique.
HystérésisLe système de détection doit être équipé d'un dispositif de détection de la pollution atmosphérique.
Stabilité à long termeLe système d'aération doit être équipé d'un système d'aération de température de température de température de température de température de température de température de température.
Dérive à température zéroLe système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage de qualité supérieure.
Déplacement de températureLe système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage de qualité supérieure.
Température de compensationLa température de l'air doit être comprise entre 0 et 50 °C (0 à 10 KPa, 0 à 20 KPa), 0 à 70 °C, -10 à 70 °C.
Température de fonctionnement-30°C à 80°C
Température de stockage-40 °C à 100 °C
Vibration10 g, 55 Hz ~ 2 kHz
Matériel de logement304, 316L
Matériau du diaphragmeautres
Résistance à l'isolation100 MΩ 100 VDC
Classification à l'épreuve des explosionsSécurité intrinsèque et résistance aux explosions
Classement de protectionPour la protection contre la corrosion
Le poids~ 0,45 kg
Configuration du signal de sortie
Signal de sortieVoltage d'alimentationType de sortie
4 à 20 mA12 à 30 VDCFil 2/3/4
0 à 10/20 mA3 fils
0/1 à 5 V5 VDC
0.5 à 4,5 V5 VDC
Transmetteur de pression différentielle avec sortie 4-20mA, précision de 0,25% et protection IP65 pour la mesure du niveau de liquide 2 Transmetteur de pression différentielle avec sortie 4-20mA, précision de 0,25% et protection IP65 pour la mesure du niveau de liquide 3 Transmetteur de pression différentielle avec sortie 4-20mA, précision de 0,25% et protection IP65 pour la mesure du niveau de liquide 4 Transmetteur de pression différentielle avec sortie 4-20mA, précision de 0,25% et protection IP65 pour la mesure du niveau de liquide 5
Lignes directrices pour l'installation et la commande
Notes importantes sur l'installation
  • Vérifier la compatibilité du milieu mesuré avec les pièces en contact avec le produit
  • Installer un collecteur à trois vannes entre le point de mesure et l'émetteur pour une application de pression contrôlée
  • Interfaces de pression de position horizontalement pour minimiser les effets de l'emplacement de l'installation
  • Spécifier les exigences particulières (vibration, choc, EMI/RFI) lors de la commande
Guide de commande des produits
Le codeDéfinition
BP93420XXModèle de base du transmetteur de pression
DIITransmetteur de pression différentielle
D1Énergie de 24 VDC
D2Énergie de 5 VDC
D3Autres sources d'alimentation
S14 ~ 20mADC sortie
S21 à 5 VDC sortie
S3Résistance à l'écoulement
S40 à 10 mADC sortie
S50 à 20mADC sortie
S6Résistance à la combustion
S70Résistance à la compression
J1M20 × 1,5 connexion à pression mâle
J2G1/2 Connexion sous pression mâle
J3G1/4 Connexion de pression masculine
J41/2 NPT Connexion sous pression mâle
J5Autres connexions sous pression
B1Connexion électrique Hirschmann
B2PG7 Connexion électrique par prise
B3Sortie du câble scellé
B4Autres connexions électriques
DType de pression différentielle
Transmetteur de pression différentielle avec sortie 4-20mA, précision de 0,25% et protection IP65 pour la mesure du niveau de liquide 6 Transmetteur de pression différentielle avec sortie 4-20mA, précision de 0,25% et protection IP65 pour la mesure du niveau de liquide 7 Transmetteur de pression différentielle avec sortie 4-20mA, précision de 0,25% et protection IP65 pour la mesure du niveau de liquide 8 Transmetteur de pression différentielle avec sortie 4-20mA, précision de 0,25% et protection IP65 pour la mesure du niveau de liquide 9 Transmetteur de pression différentielle avec sortie 4-20mA, précision de 0,25% et protection IP65 pour la mesure du niveau de liquide 10 Transmetteur de pression différentielle avec sortie 4-20mA, précision de 0,25% et protection IP65 pour la mesure du niveau de liquide 11
