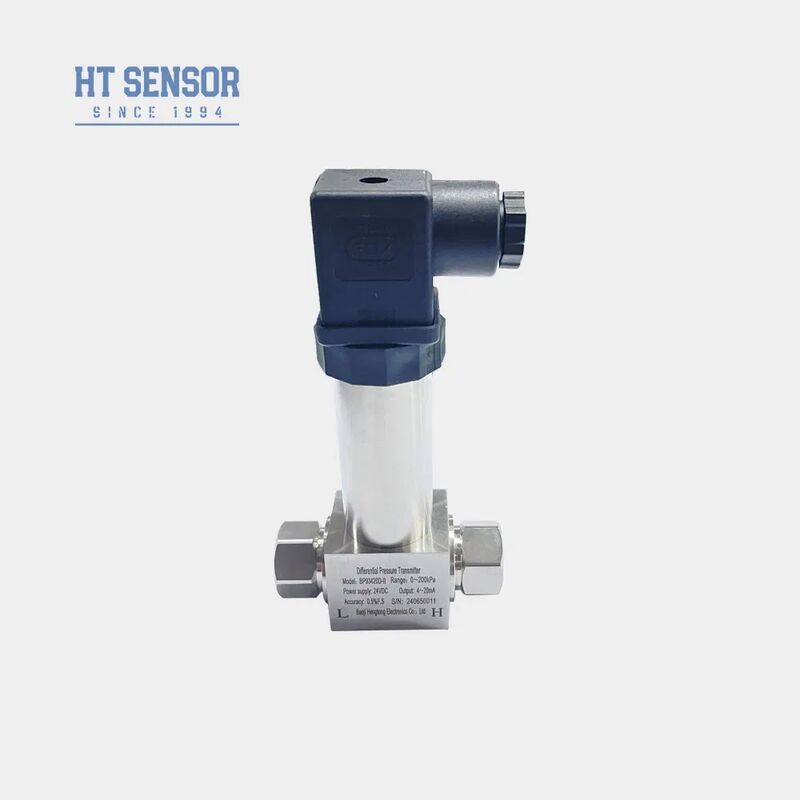

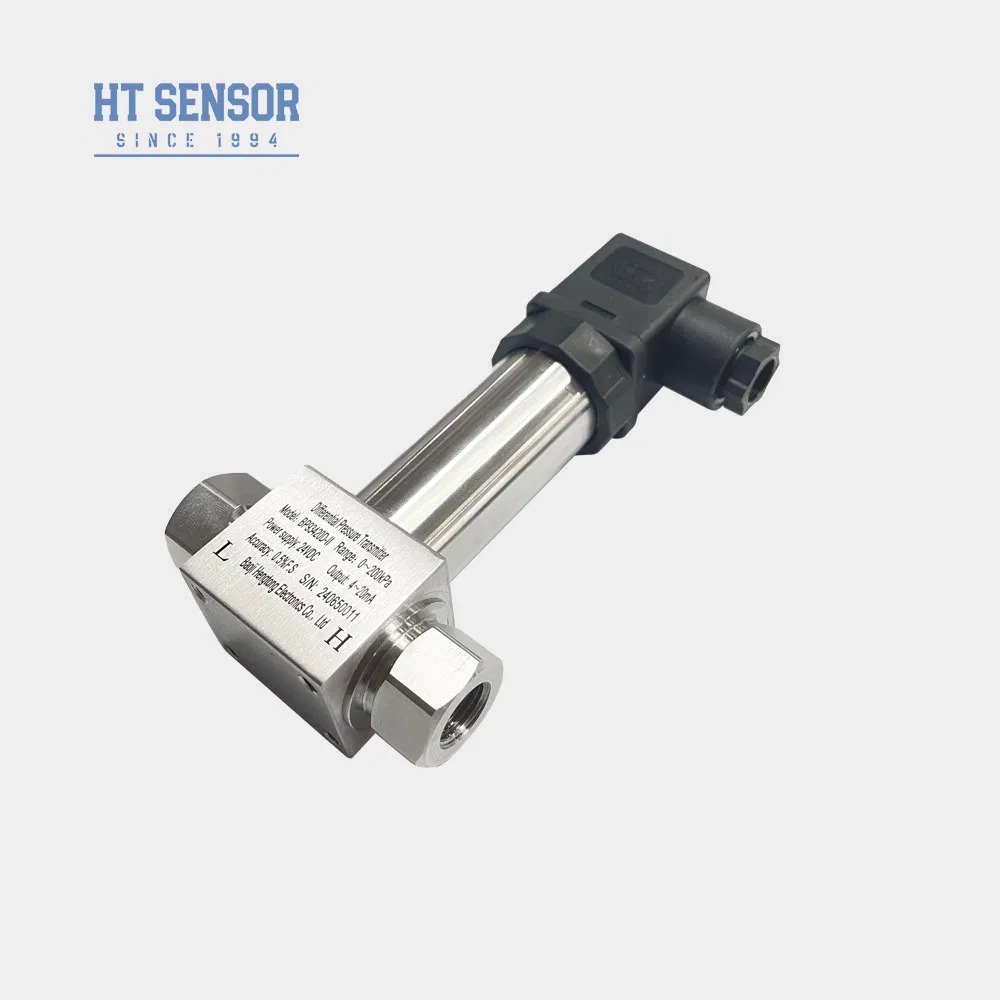

Émetteur de pression différentiel en acier inoxydable pour mesure de niveau
Product Details
| Numéro de modèle.: | BP93420D-II | Milieu de mesure: | Liquide et air |
|---|---|---|---|
| Niveau de précision: | 0,25%, 0,5% | Plage de pression: | Pour les appareils à combustion interne |
| Indice IP: | IP65 | Matériau du boîtier: | 304 acier inoxydable |
| Poids: | ~ 0,45 kg | Surcharge d'un seul côté: | ≤3 fois la plage nominale |
| Pression statique: | La valeur minimale entre 5 fois la plage nominale ou 7 MPa | Répétabilité: | ± 0,03% (typ.) ± 0,05% FS (max.) |
| Stabilité à long terme: | ±0,5 % FS/an (≤ 200 KPa) ± 0,2 % FS/an (> 200 KPa) | Température de fonctionnement: | -30ºC~80ºC |
| Température de stockage: | -40ºC~100ºC | Matériau du diaphragme: | 316L |
| Signal de sortie: | 4~20mA, 0~10/20mA, 0/1~5V, 0,5~4,5V | ||
| Mettre en évidence |
Transmetteur de pression différentielle de précision de 0,25 %,Capteur de pression de protection IP65 |
||
Product Description
- Conception structurelle en acier inoxydable pour une taille compacte et une installation facile
- Compensation de température rigoureuse et criblage de vieillissement pour des performances stables et fiables
- Options d'interface électrique flexibles : enfichable ou câblage direct
- Mesure de pression différentielle pour les gaz et les liquides dans les industries de pipelines pétroliers, chimiques, électriques et hydrologiques
- Surveillance des processus industriels dans les secteurs pétrolier, chimique, métallurgique, de la production d'électricité et de l'hydrologie
- Mesure de pression pour les pipelines et les chambres de four
| Plage de mesure | 0-10KPa...~2MPa |
|---|---|
| Type de pression | Pression différentielle |
| Surcharge unilatérale | ≤3 fois la plage nominale |
| Pression statique | La valeur minimale entre 5 fois la plage nominale ou 7 MPa |
| Précision @ 25ºC | ±0,25% (typique) ±0,5% (maximum) |
| Répétabilité | ±0,03% (typ.) ±0,05%FS (max.) |
| Hystérésis | ±0,03% (typ.) ±0,05%FS (max.) |
| Stabilité à long terme | ±0,5%F.S/an(≤200KPa) ±0,2%F.S/an(>200KPa) |
| Dérive de zéro en température | ±0,01%FS/ºC(>100KPa), ±0,02%FS/ºC (≤100Kpa) |
| Dérive de pleine échelle en température | ±0,01%FS/ºC(>100KPa), ±0,02%FS/ºC (≤100Kpa) |
| Température de compensation | 0-50ºC(0-10KPa, 0-20KPa) ,0-70ºC ,-10-70ºC |
| Température de fonctionnement | -30ºC~80ºC |
| Température de stockage | -40ºC~100ºC |
| Vibration | 10g,55Hz ~ 2kHz |
| Matériau du boîtier | 304,316L |
| Matériau du diaphragme | 316L |
| Résistance d'isolement | 100MΩ 100VDC |
| Indice de protection contre les explosions | Sécurité intrinsèque et antidéflagrant |
| Indice de protection | IP65 |
| Poids | ~0,45kg |
| Signal de sortie | Tension d'alimentation | Type de sortie |
|---|---|---|
| 4~20mA | 12~30VDC | 2/3/4 fils |
| 0~10/20mA | 3 fils | |
| 0/1~5V 0,5~4,5V |
5VDC |
- Assurez la compatibilité du fluide mesuré avec les pièces en contact avec le produit
- Installez un collecteur à trois vannes entre le point de mesure et le transmetteur pour un fonctionnement fiable
- Positionnez les interfaces de pression horizontalement lors de l'installation pour minimiser l'impact de l'emplacement
- Spécifiez les exigences spéciales pour les vibrations fortes, les impacts instantanés, les interférences électromagnétiques ou les interférences radiofréquences
| BP93420XX | Transmetteur de pression |
| Code | Construction du schéma |
| DII | Transmetteur de pression différentielle |
| Plage de mesure | 0-10KPa...~2MPa |
| Code | Alimentation |
| D1 | 24VDC |
| D2 | 5VDC |
| D3 | Autre |
| Code | Signal de sortie |
| S1 | 4~20mADC |
| S2 | 1~5VDC |
| S3 | 0~5VDC |
| S4 | 0~10mADC |
| S5 | 0~20mADC |
| S6 | 0~10VDC |
| S7 | 0,5~4,5VDC |
| Code | Connexion de pression |
| J1 | M20×1,5 mâle |
| J2 | G1/2 mâle |
| J3 | G1/4 mâle |
| J4 | 1/2 NPT mâle |
| J5 | Autre |
| Code | Connexion électrique |
| B1 | Hirschmann |
| B2 | Connecteur PG7 |
| B3 | Sortie câble étanche |
| B4 | Autre |
| Code | Type de pression |
| D | Pression différentielle |
Product Highlights
Transmetteur de pression différentielle BP93420D-II pour la mesure du niveau de liquide. Haute précision (0,25 %-0,5 %), protection IP65, boîtier en acier inoxydable 304. Plages personnalisables 0-10kPa ~ 2MPa. Idéal pour les industries pétrolières, chimiques et électriques.
