Détail Infomation

Numéro de modèle.:	BP156	Milieu de mesure:	Liquide
Grade de précision:	0,2 g	Plage de pression:	Pour les appareils à combustion
Indice IP:	IP65	Type de pression:	Pression de mesure, pression absolue, pression scellée
Matériau du boîtier:	316L	Température de compensation:	-10 ℃ ~ 70 ℃
Température de fonctionnement:	-20ºC ~ 80ºC	Température de stockage:	-40ºC ~ 120ºC
Diaphragme:	316L	Résistance d'isolation:	100mΩ 100VDC
Classification à l'épreuve des explosions:	DB ex IIC T6 gigaoctet	Poids:	~ 0,05 kg
Réponse en fréquence:	2.4kHz
Mettre en évidence:	Capteur de transmetteur de pression M12 , Transmetteur de pression d'huile de petite taille , Capteur de pression en silicium avec garantie

Description de produit

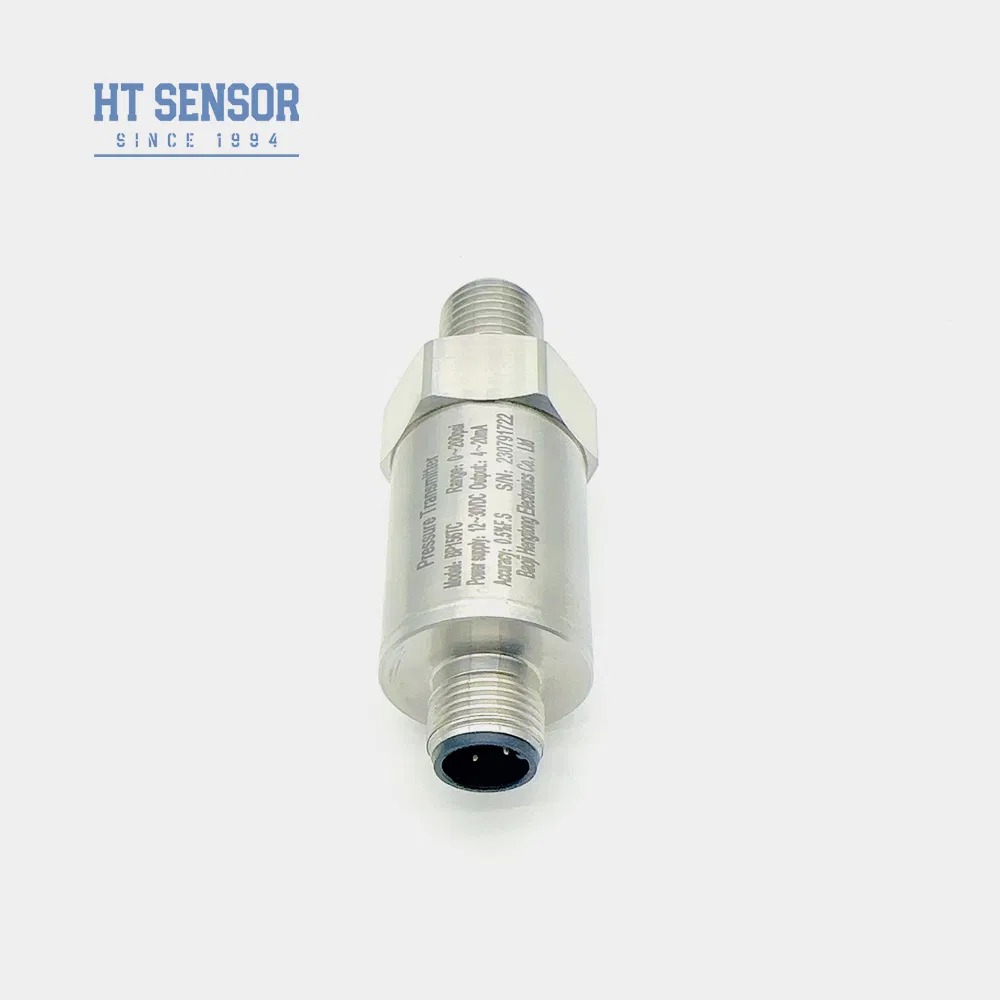

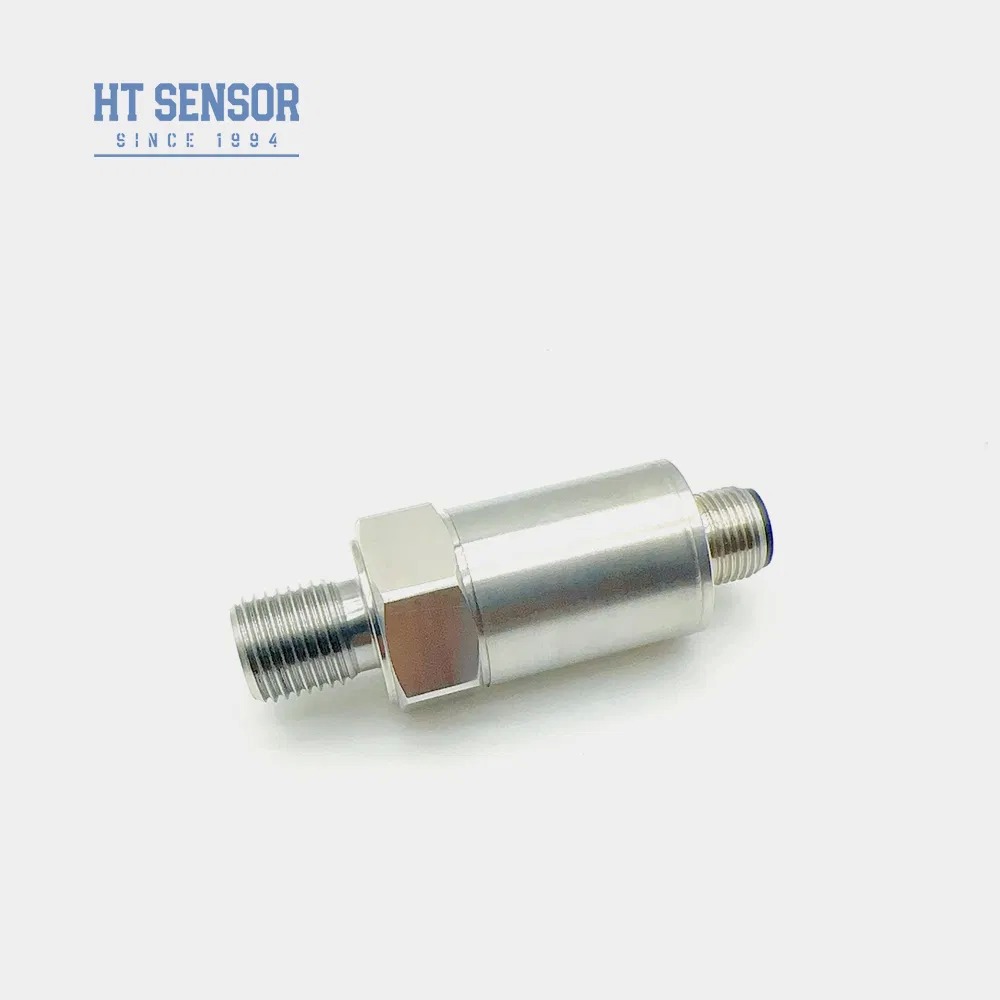

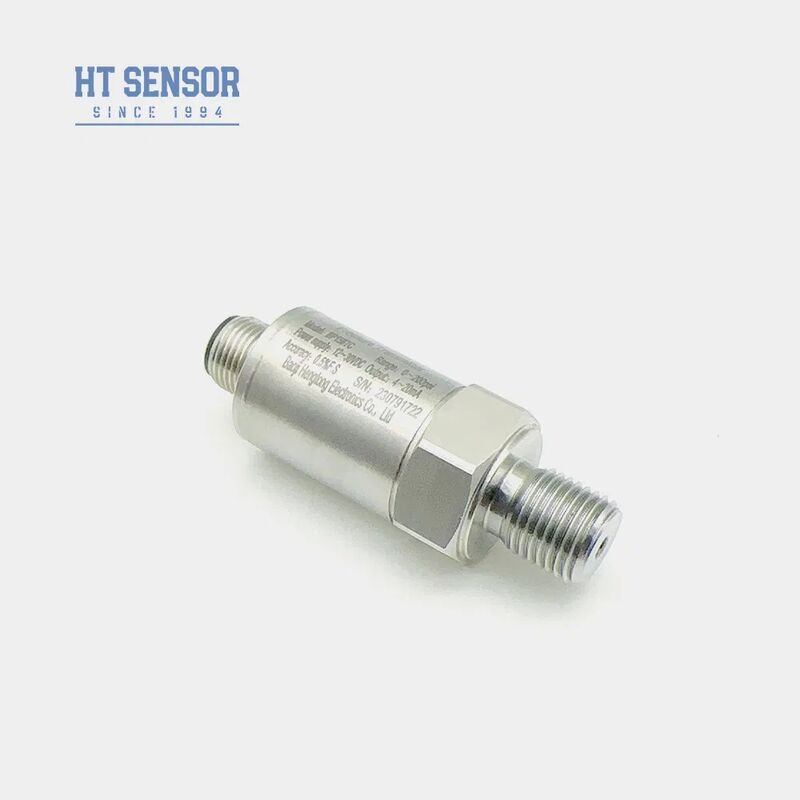

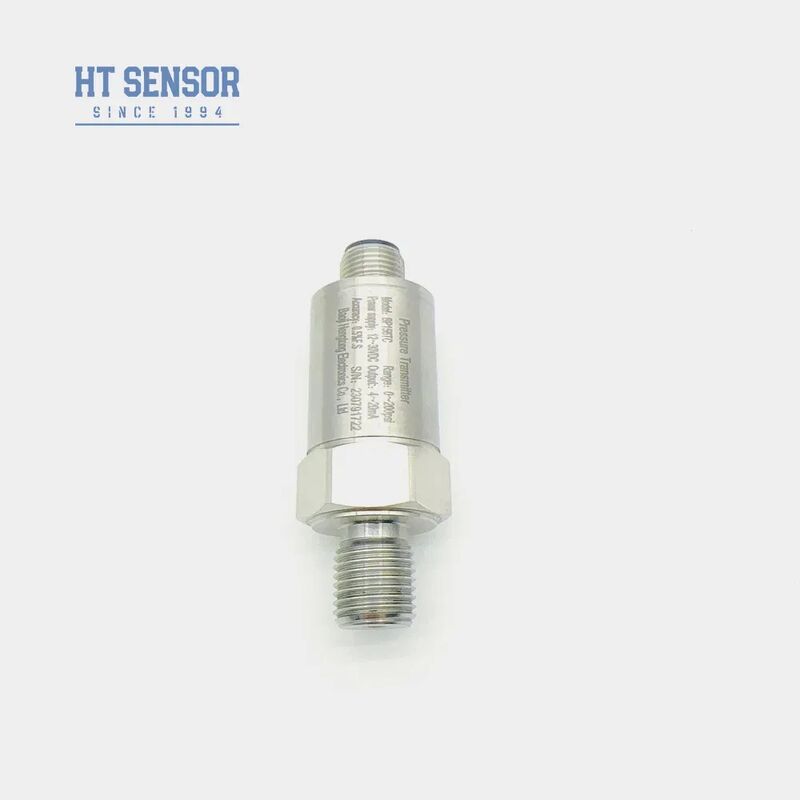

BP156 Capteur de transmission de pression M12 de petite taille

Vue d'ensemble du produit

L'émetteur de pression BP156 utilise comme élément de mesure du signal la technologie du noyau rempli d'huile à membrane d'isolation résistante à la pression en silicium de la série HT.Le circuit de traitement du signal est logé dans un boîtier en acier inoxydableLes tests rigoureux et le dépistage du vieillissement des composants, des produits semi-finis et des produits finis assurent une performance stable et fiable.

Principales caractéristiques

Large plage de mesure avec construction en acier inoxydable
Configurations multiples d'interfaces de pression disponibles
Protection IP65 avec boîtier en acier inoxydable
Capacité d'ajustement à l'échelle zéro et complète
Précision de mesure de haute précision

Applications

Mesure de pression des gaz et liquides non corrosifs à l'aide d'acier inoxydable 316L
Applications dans le secteur maritime et aéronautique
Surveillance des processus industriels dans les secteurs du pétrole, de la chimie, de la métallurgie, de la production d'énergie et de l'hydrologie
Systèmes de commande hydraulique et pneumatique

Paramètres de performance

Plage de mesure	Pour les appareils à combustion électrique
Type de pression	Pression de mesure, pression absolue, pression scellée
Surcharge	≤ 1,5 fois la plage nominale
Précision @ 25oC	Le système de contrôle de la température doit être équipé d'un système de contrôle de la température de l'air.
Répétabilité et hystérésis	0Les émissions de dioxyde de carbone sont les émissions de dioxyde de carbone les plus élevées enregistrées.
Stabilité à long terme	± 0,1% F.S./Année (typique) ± 0,2% F.S./Année (max.)
Dérive de température au point zéro	Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage.
Dérive de température à pleine échelle	Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage.
Réponse de fréquence	2.4 Khz
Température de compensation	Pour le calcul de la température de l'air, il est nécessaire de déterminer la température de l'air.
Température de fonctionnement	-20°C à 80°C
Température de stockage	-40°C à 120°C
Vibration	10 g,55 Hz ~ 2 kHz
Matériel de logement	304,316L
Matériau du diaphragme	autres
Résistance à l'isolation	100 MΩ 100 VDC
Classification à l'épreuve des explosions	Ex db IIC T6 Gb
Classement de protection	Pour la protection contre la corrosion
Le sceau O-Ring.	Ruban fluoré
Le poids	- 0,05 kg

Spécifications du signal de sortie

Signal de sortie	Voltage d'alimentation	Type de sortie
4 à 20 mA	12 à 30 VDC	Fil 2/3/4
0 à 10/20 mA		3 fils
0/1 à 5 V 0/1 à 10 V 0.5 à 4,5 V	5 VDC

Exemples de sélection

Lignes directrices pour la commande

S'assurer que le milieu de mesure est compatible avec les matériaux de contact du produit
Les modèles résistants aux explosions ne comprennent pas les têtes d'affichage numérique
Pour les émetteurs équipés de têtes d'affichage LCD ou LED, l'alimentation ne doit pas être inférieure à 20 VDC.
Installer des dispositifs de protection contre la foudre et assurer une mise à la terre adéquate pour un fonctionnement fiable
Pour les températures de fonctionnement inférieures à -20 °C, sélectionnez des joints d'étanchéité à anneaux O EPDM au lieu du caoutchouc fluoré standard
La longueur par défaut du câble est de 1,5 m avec un matériau en polyéthylène - spécifiez les alternatives lors de la commande
Informez-nous des exigences particulières, y compris les fortes vibrations, les forces d'impact ou les interférences électromagnétiques

Guide de configuration de l'ordre

BP15X	Transmetteur de pression analogique
Construction du schéma	5Une prise Packard. Un câble de sortie direct scellé de 1,5 mètre. Un mini connecteur Hirschmann.
Plage de mesure	0kPa ~ 10kPa...5MPa (0-X)Kpa ou MPa où X indique la plage de mesure réelle
Énergie	D1: 24VDC D2: 5VDC D3: Autre
Signal de sortie	S1: 4~20mADC S2: 1~5VDC S3: 0~5VDC S4: 0~10mADC S5: 0~20mADC S6: 0~10VDC S7: 0.5~4.5VDC S5: 0~20mADC S6: 0~10VDC S7: 0.5~4.5VDC S5: 0~20mADC S5: 0~20mADC S6: 0~10VDC S7: 0.5~4.5VDC S7: 0.5~4.5VDC S5: 0~10mADC S5: 0~20mADC S5: 0~20mADC S6: 0~10VDC S7: 0.5~4.5VDC
Connexion sous pression	J1: M20×1.5 J2: G1/2 J3: G1/4 J4: 7/16-20UNF J5: Autres
Connexion électrique	B1: Hirschmann B2: PG7 B3: câble étanche à 1,5 m B4: autre
Type de pression	G: Mesurer la pression A: Pression absolue S: Pression de référence scellée

Questions fréquemment posées

Quelles sont les caractéristiques de vos capteurs de pression?

Haute précision, durabilité et excellentes performances.

Je peux personnaliser les spécifications?

Oui, nos ingénieurs peuvent personnaliser les produits pour répondre à des besoins spécifiques.

Quelle est votre capacité de production?

Nos installations de fabrication peuvent produire jusqu'à 30 000 émetteurs de capteurs de pression par mois, nous sommes donc pleinement capables de répondre aux besoins des commandes à grande échelle.il est conseillé de contacter notre équipe de vente à l'avance pour assurer une production en douceur et un calendrier de livraison.

Quel est le délai de livraison typique?

5 à 8 jours ouvrables pour les modèles standard, les produits personnalisés peuvent varier.

Les prix des produits?

Des prix compétitifs avec des réductions pour les commandes en vrac ou les partenaires à long terme.

Quelle est la garantie de vos produits?

Notre temps de garantie est de 24 mois après l'expédition, et notre service après-vente répondra à vos questions dans les 24 heures, l'instruction à distance par le réseau PC est toujours disponible.

Produit Tag:

Certification:	CE, RoHS, ISO9001

Quantité de commande min:	1
Prix:	20
