Détail Infomation

Numéro de modèle.:	BP156	Milieu de mesure:	Gaz
Grade de précision:	0,2 g	Plage de pression:	Pour les appareils à combustion
Indice IP:	IP65	Type de pression:	Pression de mesure, pression absolue, pression scellée
Matériau du boîtier:	316L	Température de fonctionnement.:	-20 ℃ ~ 80 ℃
Capacité de surcharge:	≤1,5 fois la plage nominale	Précision:	± 0,25% (typ.) ± 0,5% (max.)
Stabilité à long terme:	± 0,1% FS / an (typ.) ± 0,2% fs / an (max.)	Réponse en fréquence:	2.4kHz
Diaphragme:	316L	Signal de sortie:	4 ~ 20mA, 0 ~ 10/20mA, 0/1 ~ 5V, 0/1 ~ 10V, 0,5 ~ 4,5 V
Tension d'alimentation:	12 ~ 30VDC, 5VDC
Mettre en évidence:	Transmetteur de pression de 4 à 20 mA pour la mesure des liquides , un capteur de pression élevée stable pour le gaz d'eau , Émetteur de pression en silicium OEM avec garantie

Description de produit

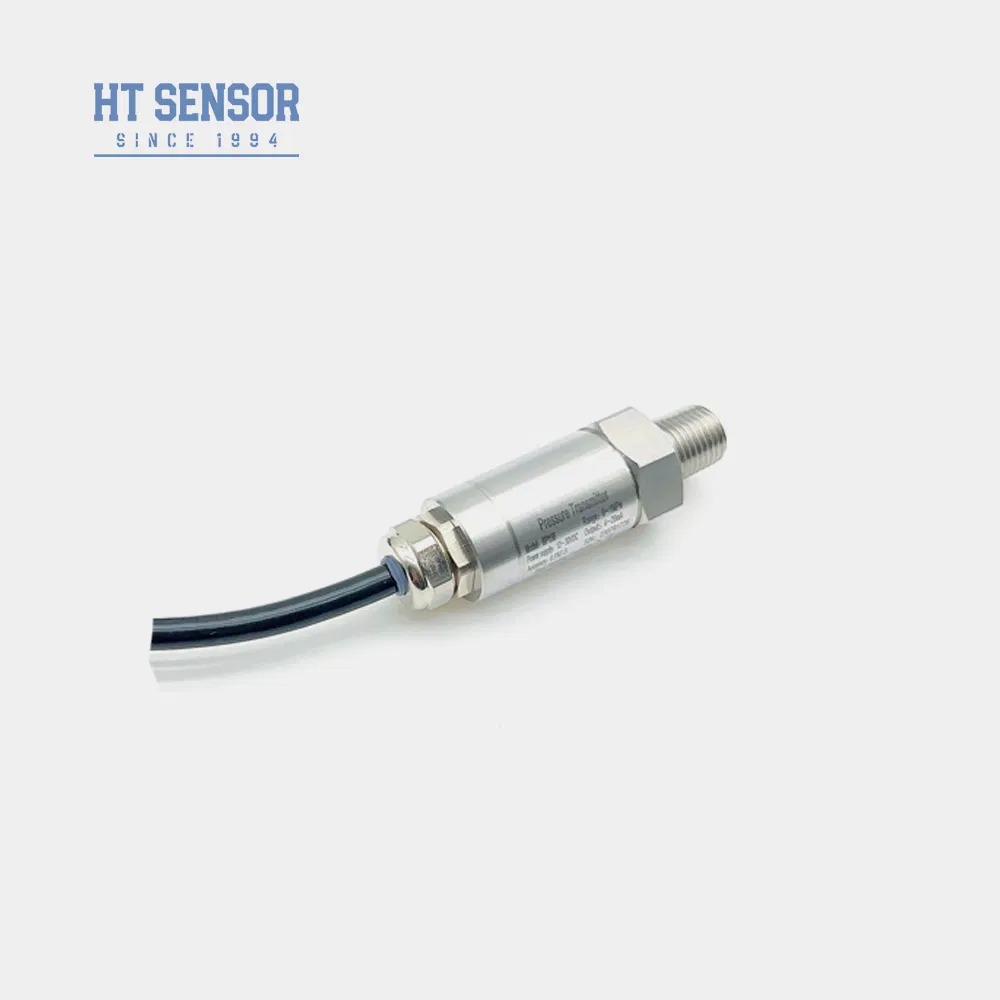

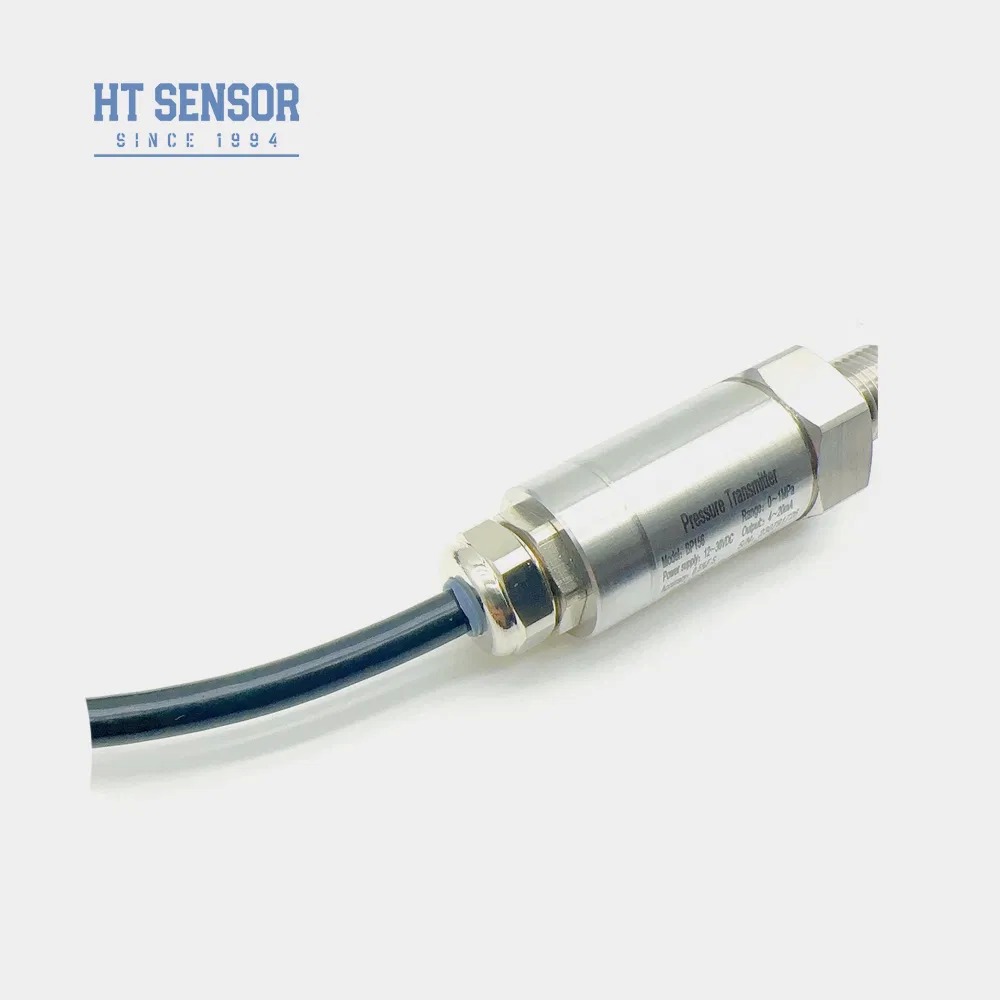

BP156 Émetteur de pression

L'émetteur de pression BP156 utilise comme élément de mesure du signal la technologie du noyau rempli d'huile à membrane d'isolation résistante à la pression en silicium de la série HT.Le circuit de traitement du signal est logé dans un boîtier en acier inoxydableChaque unité est soumise à des tests rigoureux et à un dépistage du vieillissement des composants, des produits semi-finis,et produits finis pour assurer des performances stables et fiables.

Caractéristiques du produit

Large gamme de mesures avec une construction en acier inoxydable et diverses options d'interface de pression
Protection IP65 avec boîtier en acier inoxydable
Étalonnage nul et à pleine échelle réglable
Haute précision avec une construction entièrement en acier inoxydable

Applications

Mesure de pression des gaz et liquides non corrosifs à l'aide d'acier inoxydable 316L
Applications dans le secteur maritime et aéronautique
Surveillance des processus industriels dans les secteurs du pétrole, de la chimie, de la métallurgie, de la production d'énergie et de l'hydrologie
Systèmes de commande hydraulique et pneumatique

Paramètres de performance

Plage de mesure	Pour les appareils à combustion électrique
Type de pression	Pression de mesure, pression absolue, pression scellée
Surcharge	≤ 1,5 fois la plage nominale
Précision @ 25oC	Le système de contrôle de la température doit être équipé d'un système de contrôle de la température de l'air.
Répétabilité et hystérésis	0Les émissions de dioxyde de carbone sont les émissions de dioxyde de carbone les plus élevées enregistrées.
Stabilité à long terme	± 0,1% F.S./Année (typique) ± 0,2% F.S./Année (max.)
Dérive de température au point zéro	Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage.
Dérive de température à pleine échelle	Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage.
Réponse de fréquence	2.4 Khz
Température de compensation	Pour les appareils de traitement des eaux usées, la température maximale de l'air doit être de 0,8 °C.
Température de fonctionnement	-20°C à 80°C
Température de stockage	-40°C à 120°C
Vibration	10 g, 55 Hz ~ 2 kHz
Matériel de logement	304, 316L
Matériau du diaphragme	autres
Résistance à l'isolation	100 MΩ 100 VDC
Classification à l'épreuve des explosions	Ex db IIC T6 Gb
Classement de protection	Pour la protection contre la corrosion
Le sceau O-Ring.	Ruban fluoré
Le poids	- 0,05 kg

Spécifications du signal de sortie

Signal de sortie	Voltage d'alimentation	Type de sortie
4 à 20 mA	12 à 30 VDC	Fil 2/3/4
0 à 10/20 mA	5 VDC	3 fils
0/1 à 5 V		-
0/1 à 10 V 0.5 à 4,5 V		-

Exemples de sélection

Conseils pour commander

S'assurer que le milieu de mesure est compatible avec les matériaux de contact du produit
Les produits de type résistant aux explosions ne comprennent pas les têtes d'affichage numérique
Pour les émetteurs équipés de têtes d'affichage LCD ou LED, l'alimentation ne doit pas être inférieure à 20 VDC.
Installer des dispositifs de protection contre la foudre et assurer une mise à la terre adéquate pour un fonctionnement fiable
Pour les températures de fonctionnement inférieures à -20 °C, sélectionnez les joints d'étanchéité à anneaux O EPDM

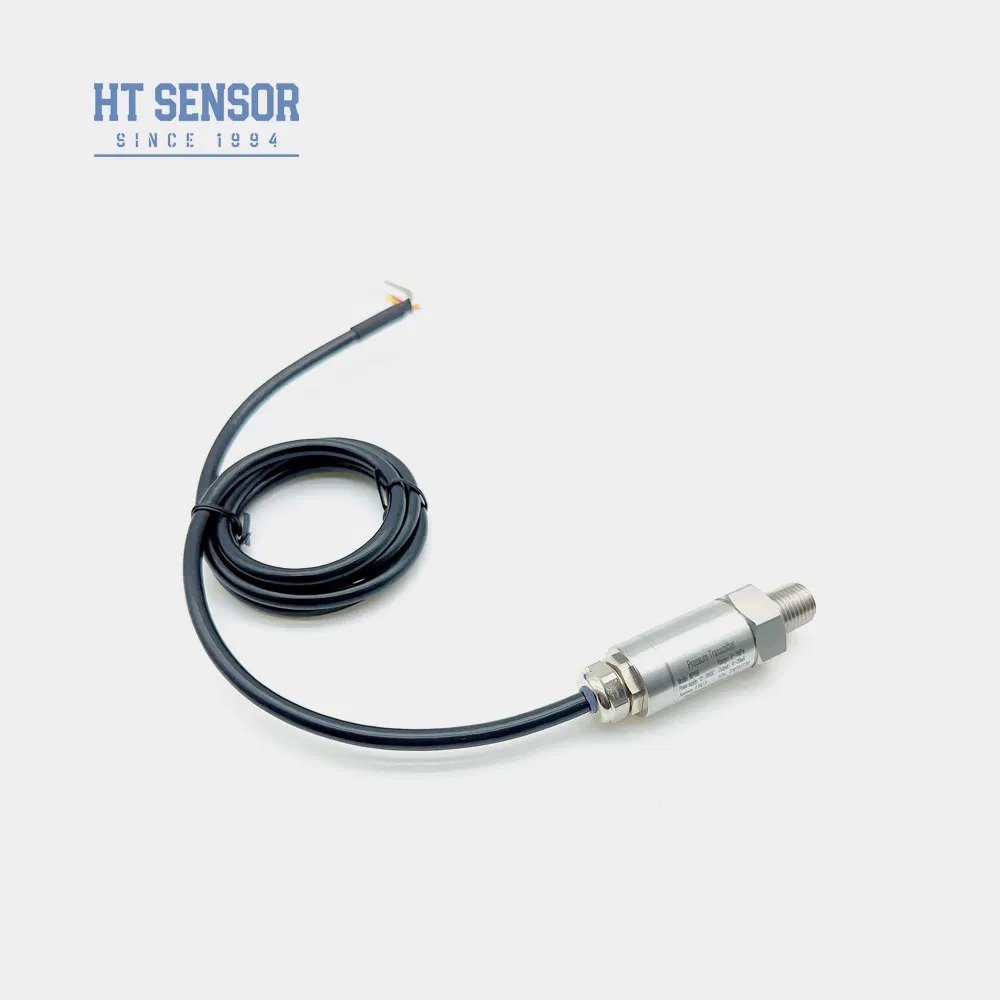

La longueur par défaut du câble est de 1,5 m (matériau en polyéthylène) - spécifiez les alternatives dans votre commande
Informez-nous des exigences particulières, y compris les fortes vibrations, les forces d'impact ou les interférences électromagnétiques

Guide des commandes

BP15XUn émetteur de pression analogique

Construction du schéma

5	Bouchon de Packard
6	Cable de sortie directe scellé 1,5 m
7	Connecteur mini Hirschmann
8	Le connecteur Hirschmann

Énergie

D1	24 VDC
D2	5 VDC
D3	Autres

Signal de sortie

S1	4 à 20 mADC
S2	1 à 5 VDC
S3	0 à 5VDC
S4	0 à 10 mADC
S5	0 à 20 mADC
S6	0 à 10 VDC
S7	0Pour les conducteurs de véhicules à moteur

Connexion sous pression

J1	Une M20×1.5
J2	G1/2
J3	G1/4
J4	Le 7/16-20UNF
J5	autres (¢ 50,4 flange)

Connexion électrique

B1	Je suis Hirschmann.
B2	PG7
B3	Cable fermée sortie 1,5 mètre
B4	Autres

Type de pression

G	Pression de mesure
Une	Une pression absolue
S	Pression de référence scellée

Questions fréquemment posées

Q: Quelles sont les caractéristiques de vos émetteurs de capteurs de pression?
A: haute précision, durabilité et excellentes performances.
Q: Puis-je personnaliser des spécifications spéciales?
R: Oui, nos ingénieurs peuvent personnaliser les produits pour répondre à des besoins spécifiques. Nous fournissons un service OEM et ODM.
Q: Quelle est votre capacité de production?
R: Nos installations de fabrication peuvent produire jusqu'à 30 000 émetteurs de capteurs de pression par mois, nous sommes donc pleinement capables de répondre aux besoins des commandes à grande échelle.il est conseillé de contacter notre équipe de vente à l'avance pour assurer une production en douceur et un calendrier de livraison.
Q: Quel est le délai de livraison typique?
R: 5 à 8 jours ouvrables pour les modèles standard.
Q: Quel est le prix des produits?
R: Prix compétitifs avec remises pour les commandes en vrac ou les partenaires à long terme.
Q: Quelle est la garantie de vos produits?
R: Notre temps de garantie est de 24 mois après l'expédition, et notre service après-vente répondra à vos questions dans les 24 heures, l'instruction à distance par le réseau PC est toujours disponible.

Produit Tag:

Certification:	CE, RoHS, ISO9001

Quantité de commande min:	1
Prix:	15

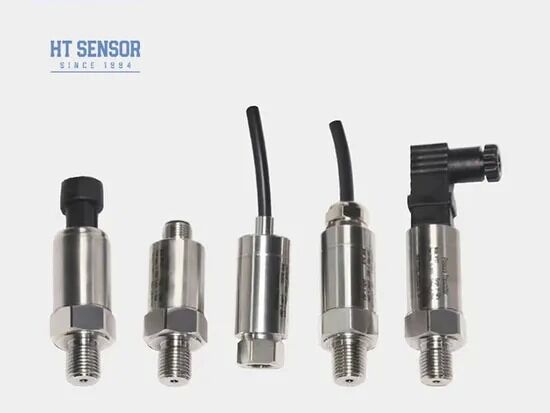

OEM 4-20mA Capteur d'émetteur à haute pression stable pour la mesure du gaz liquide d'eau
