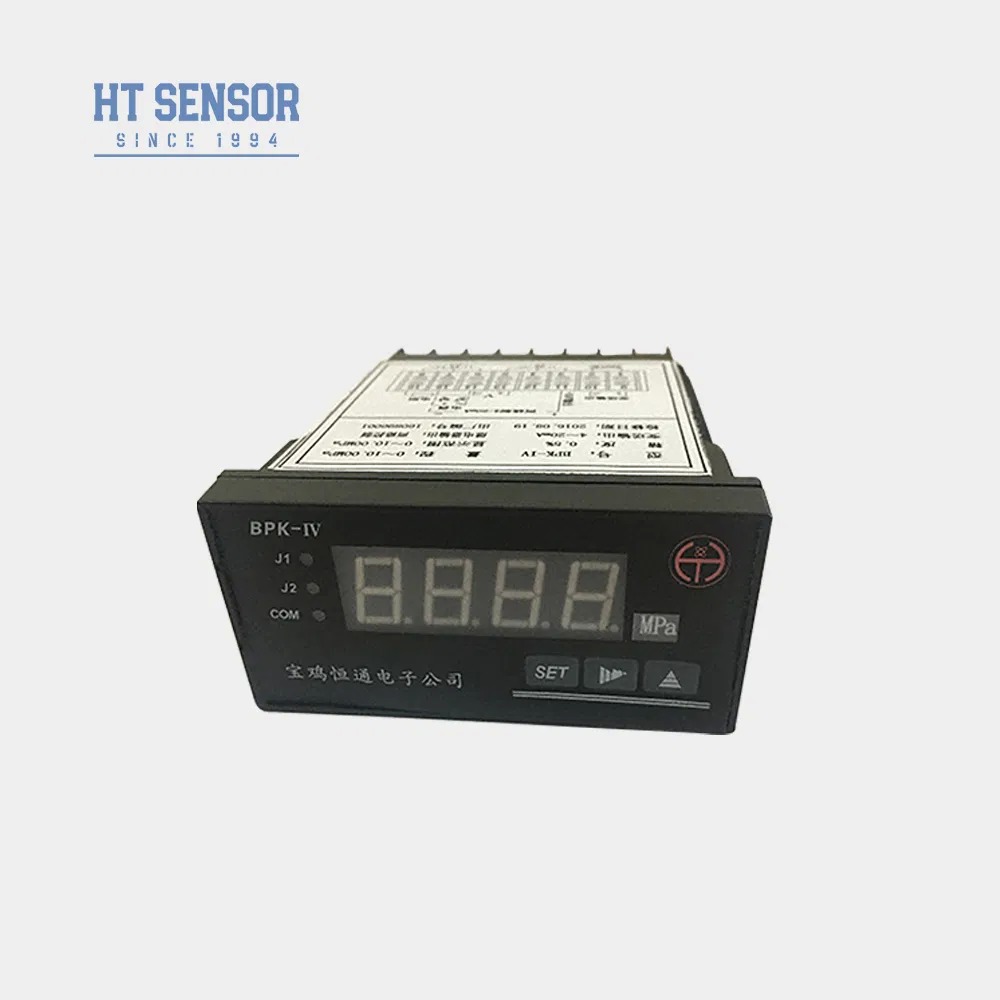

L'indicateur de pression BPK-IV
Affichage en matière plastique noire avec fonctionnalité de contrôleur pour les applications d'instrumentation industrielle.
Vue d'ensemble du produit
Les contrôleurs de la série BPK-IV combinent des fonctions d'affichage, de contrôle et de transmission pour diverses applications de contrôle automatique dans des environnements industriels.
Principales caractéristiques
- Options de signaux d'entrée multiples, y compris les signaux RTD, thermocouple et standard
- Étalonnage de la portée d'affichage pour les signaux non linéaires et capacité de réglage des signaux linéaires
- Sortie de transmission isolée à résolution de 12 bits et portée réglable
- Deux sorties de relais configurables pour des actions d'alarme haute/basse, haute/haute-haute ou basse/basse-basse
Spécifications techniques
Énergie électrique:Pour les appareils à courant alternatif, la fréquence d'alimentation doit être supérieure ou égale à:
Environnement de fonctionnement:Température ambiante de 0 à 50 °C; humidité relative ≤ 85%; environnement gazeux non corrosif
Paramètres du signal d'entrée
| Code du signal d'entrée |
Signal d'entrée |
Portée de l'affichage |
Résolution |
Précision |
Impédance d'entrée |
| 00 | T TC | 0 à 400°C | 1°C | 00,2% | Une centaine de milliers. |
| 01 | R TC | 0 à 1600°C | 1°C | 00,2% | Une centaine de milliers. |
| 02 | J TC | 0 à 1200°C | 1°C | 00,2% | Une centaine de milliers. |
| 03 | Le nombre de fois où les données sont utilisées | 0 à 2300°C | 1°C | 00,2% | Une centaine de milliers. |
| 04 | B TC | 350 à 1800°C | 1°C | 00,2% | Une centaine de milliers. |
| 05 | S TC | 0 à 1600°C | 1°C | 00,2% | Une centaine de milliers. |
| 06 | K TC | 0 à 1300°C | 1°C | 00,2% | Une centaine de milliers. |
| 07 | E TC | 0 à 900°C | 1°C | 00,2% | Une centaine de milliers. |
| 08 | Pt100 RDT | -200 à 600 °C | 0.1°C | 00,2% | (0,2 mA) |
| 09 | Cu50 RTD | - 50,0 à 150,0 °C | 0.1°C | 00,2% | (0,2 mA) |
| 10 | 0~375Ω de pression à distance | Personnalisable de -1999 à 9999 | Échantillon A/D de 16 bits | 00,2% | (0,2 mA) |
| 11 | Diviseur de courant de 0 à 75 mV | | | 00,1% | Une centaine de milliers. |
| 12 | 0 à 30 mV | | | 00,1% | Une centaine de milliers. |
| 13 | Signal standard de 0 à 5 V | | | 00,1% | Une centaine de milliers. |
| 14 | Signal standard de 1 à 5 V | | | 00,1% | Une centaine de milliers. |
| 15 | Signal standard de 0 à 10 V | | | 00,1% | Une centaine de milliers. |
| 16 | Signal standard de 0 à 10 mA | | | 00,1% | 20Ω |
| 17 | Signal standard de 0 à 20 mA | | | 00,1% | 20Ω |
| 18 | Signal standard de 4 à 20 mA | | | 00,1% | 20Ω |
Sortie de courant analogique
| Transmission du signal de sortie |
Sortie actuelle |
Portée de la transmission |
Voltage isolé |
Résolution maximale |
Précision |
Capacité de charge |
Voltage en circuit ouvert |
| 00 | 4 à 20 mA | Transmettre des données dans la portée au signal de courant standard | Unité de régulation | 12 bits | 00,3% | ≤ 500Ω | 15 V |
| 01 | 0 à 20 mA | | | | | |
Ce produit est fabriqué avec des signaux de courant de sortie de 4 à 20 mA ou de 0 à 20 mA.Les commandes sur mesure sont disponibles ou les utilisateurs peuvent connecter des résistances externes (250Ω ou 500Ω) pour 1 ~ 5V, conversion de tension de 0 à 5 V ou de 0 à 10 V (la précision de la résistance affecte directement la précision de la tension de sortie).
Spécifications de sortie du relais
| Voltage |
Courant maximal (charge résistive) |
Courant maximal (charge inductive) |
Durée de vie du relais |
| 250 V ou 120 V | 3A courant alternatif / 2A courant continu | 0.3A courant alternatif / 0.2A courant continu | > 100 000 cycles |
| 120 V ou 48 V | 4A courant alternatif / 3A courant continu | 0.4A courant alternatif / 0.3A courant continu |
| Pour les appareils électroniques | 5A AC / 4A DC | 0.5A courant alternatif / 0.4A courant continu |
Autres caractéristiques
- Énergie externe DC24V/30mA pour le fonctionnement de l'émetteur
- Compensation automatique de la température pour les capteurs de thermocouple
- Fonctionnalité de protection contre la déconnexion
Dimensions du modèle
| Modèle |
Dimension de contour |
Dimension de sortie du panneau (mm) |
Les notes |
| Le groupe de contrôle de l'émission | Le nombre d'étoiles est déterminé par la fréquence d'écoulement de l'eau. | 152 plus 0,8 fois 76 plus 0.7 | |
| Le code de conduite est le BPK-IIIS2. | Le nombre d'étoiles est le plus élevé possible. | 92 plus 0,7 fois 44 plus 0.5 | |
| Le groupe de contrôle de l'émission | Pour les véhicules à moteur à commande autonome | 76 plus 0,7 fois 152 plus 0.8 | |
| Le groupe de contrôle de l'émission | Le nombre de sièges est le nombre de sièges de l'unité. | 44 plus 0,5 fois 92 plus 0.7 | |
| Le groupe de contrôle de l'émission | 96 × 96 × 112 (carré) | 92 plus 0,7 fois 92 plus 0.7 | |
| Le groupe BPK-IIIF2 | 48×48×108 (carré) | 44 plus 0,5 fois 44 plus 0.5 | Avec lampe d'alarme J2 sans relais J2 |
| Les produits de base doivent être présentés dans le dossier de référence. | 72 × 72 × 112 | 67 plus 0,7 fois 67 plus 0.7 | |
Questions fréquemment posées
Quelles sont les caractéristiques de vos capteurs de pression?
Haute précision, durabilité et excellentes performances.
Je peux personnaliser les spécifications?
Oui, nos ingénieurs peuvent personnaliser les produits pour répondre à des besoins spécifiques.
Quelle est votre capacité de production?
Nos installations de fabrication peuvent produire jusqu'à 30 000 émetteurs de capteurs de pression par mois, ce qui nous permet de répondre aux exigences des commandes à grande échelle.Nous vous recommandons de contacter notre équipe de vente à l'avance pour la production et la livraison.
Quel est le délai de livraison typique?
5 à 8 jours ouvrables pour les modèles standard, les produits personnalisés peuvent varier.
Les prix des produits?
Des prix compétitifs avec des réductions disponibles pour les commandes en vrac ou les partenariats à long terme.
Quelle est la garantie de vos produits?
Notre équipe après-vente répond aux demandes dans les 24 heures, avec un support réseau de PC à distance toujours disponible.
