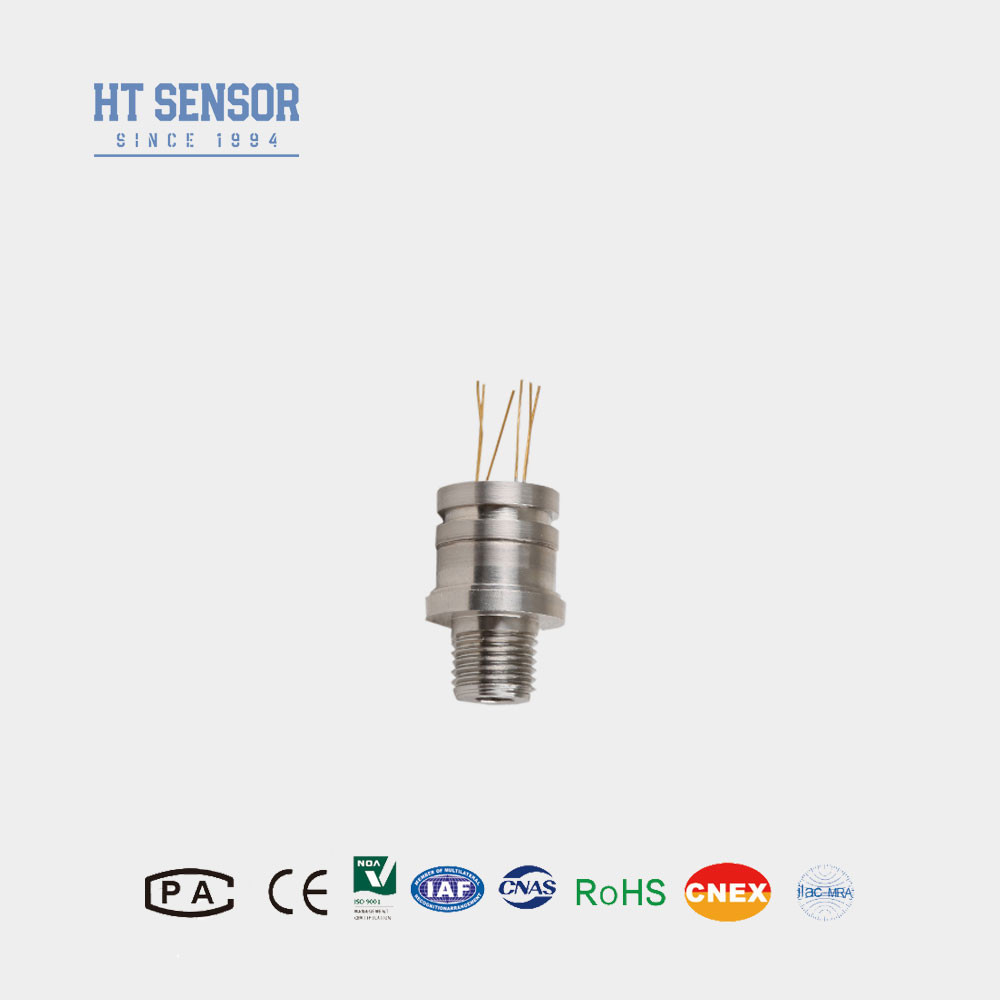

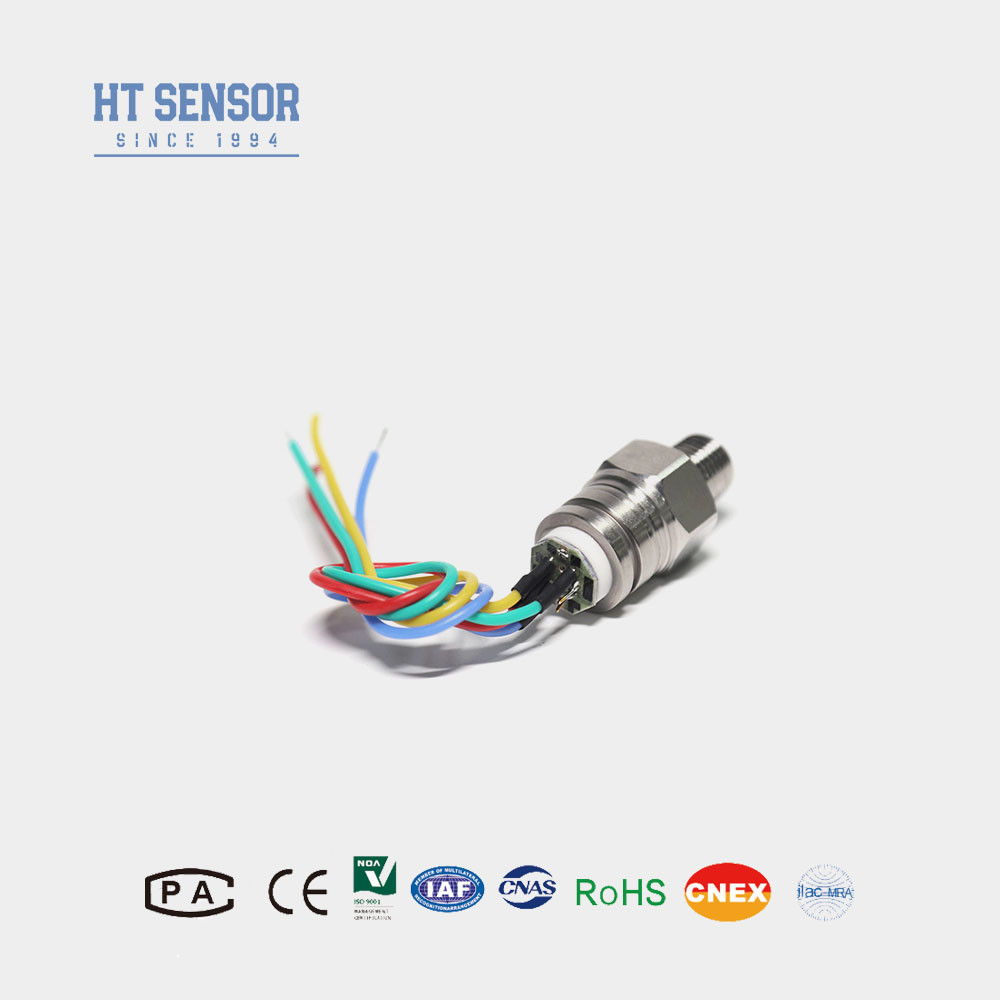

HT30 Capteur de pression en silicium personnalisable pour les différentes exigences du client

HT30 Silicon Pressure Sensor Customizable For Different Customer Requirements
HT30 Silicon Pressure Sensor Customizable For Different Customer Requirements
HT30 Silicon Pressure Sensor Customizable For Different Customer Requirements HT30 Silicon Pressure Sensor Customizable For Different Customer Requirements
Informations de base
Lieu d'origine: Baoji, en Chine
Nom de marque: HT SENSOR
Certification: ISO9001
Numéro de modèle: HT30
Quantité de commande min: 1
Prix: negotiable
Détails d'emballage: Paquet d'exportation standard
Délai de livraison: 5-8 jours ouvrables
Conditions de paiement: L/C, T/T et Western Union
Capacité d'approvisionnement: 5000 pièces par mois
meilleur prix Contactez
Détail Infomation
Modèle N°.: HT30 Type de fil: Produit d'origine
Type de câblage: À quatre fils Mesure du milieu: Gaz et liquide
Portée: Pour les appareils de traitement des gaz: Le pouvoir: 1.5 mA
Le fil: G1/4 et ainsi de suite Code du SH: 9026209090
Capacité d'approvisionnement: 50000 PCS/an Le type: Capteur de pression piézo-résistif
Pour: Transmetteur de pression au silicium diffusé Type de signal de sortie: Type analogique
Matériel: Acier inoxydable Personnalisation: Disponible Une demande personnalisée
Mettre en évidence:

HT30 Capteur de pression au silicium

,

Capteur de pression de silicium personnalisable

,

Différentes exigences du client Capteur de pression au silicium

Description de produit

HT30 Capteur de pression en silicium personnalisable pour les différentes exigences du client

HT30 Capteur de pression piézoresistif au silicium

Introduction du capteur de pression en silicium:


Le détecteur de pression piézorésistif en silicium HT30 est un silicium diffus hautement stableIl utilise l'effet piézorésistif du silicium diffus pour mesurer laLe noyau est soudé avec unfil, et il n'utilise pas d'étanchéité par anneau O, ce qui le rend adapté à une large gamme deles applications.



HT30 Capteur de pression en silicium personnalisable pour les différentes exigences du client 0HT30 Capteur de pression en silicium personnalisable pour les différentes exigences du client 1


Performance électriqued'une épaisseur d'environ 50 mm:
  1. L'alimentation électrique: ≤ 2 mA de courant continu (type 1,5 mA de courant continu)
  2. Impédance d'entrée:2.5KΩ~6KΩ
  3. Impédance de sortie:2.5KΩ~6KΩ
  4. Connexion électrique: broches Kovar plaquées en or ou câbles à haute température de 100 mm.
Paramètres de performanced'une épaisseur d'environ 50 mm:
Plage de mesure Épaisseur (G) 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa et 2000KPa
Absolute (A) Les émissions de gaz à effet de serre sont calculées en fonction de la fréquence d'émission.
Sélectionné Le système d'échantillonnage doit être conforme à l'annexe I.
  Le type Je suis désolé. Unité
Non-linéarité   ± 0.15 ± 0.3 % F.S.
Répétabilité  0.05 0.1 % F.S.
Hystérésis    0.05 0.1 % F.S.
Débit de compensation nul   0 ± 1 0 ± 2 MV
Produit à grande échelle   ≤ 20 KPa 50 ± 10 50 ± 30 MV
≥ 35 kPa 100 ± 10 100 ± 30 MV
Température de décalage zéro. ≤ 20 KPa ± 1 ±2 % F.S.
≥ 35 kPa ± 0.5 ± 1 % F.S.
Température à pleine échelle. ≤ 20 KPa ± 1 ±2 % F.S.
≥ 35 kPa ± 0.5 ± 1 % F.S.
Temps compensé. ≤ 20 KPa 0 à 50 oC
≥ 35 kPa 0 à 70 oC
Température de fonctionnement - 20 à 80 oC
Température de stockage -40 à 125 oC
Surcharge admissible Prenez la plus petite valeur entre 3 fois l'échelle complète ou 120MPa
Pression de rupture 5 fois la taille totale
Stabilité à long terme 0.2 %  F.S./année
Matériau du diaphragme autres
Résistance à l'isolation Pour les appareils à courant alternatif
Vibration Aucun changement dans des conditions de 10gRMS, de 20 Hz à 2000 Hz
Le choc 100 g, 11 ms
Temps de réponse ≤ 1 ms
Sceau de l'anneau O Déchets d'acier ou d'acier
Remplissage du milieu Huile de silicium
Le poids ~ 63 g
Les paramètres sont testés dans les conditions suivantes: 1.5mA @ 25°C

Construction du schémad'une épaisseur d'environ 50 mm
Dimension

Baoji Hengtong Ht30 Thread Customized Pressure Sensor Cell







Connexion électrique et compensation
Baoji Hengtong Ht30 Thread Customized Pressure Sensor Cell

Exemples de sélection
Baoji Hengtong Ht30 Thread Customized Pressure Sensor Cell



Caractéristiques du produitd'une épaisseur d'environ 50 mm:

  1. Utilisant une technologie de pointe et un boîtier en acier inoxydable 316L,matériaux tels que le titane et le Hastelloy pour le diaphragme
  2. Utilisation de circuits à film épais pour la compensation de la température et le point zérocorrection.
  3. Interfaces à threads multiples disponibles pour la sélection
  4. Soudés en une seule pièce, de taille compacte et de haute fiabilité
Conseils pour commander

1Dans l'assemblage, faites attention à la coordination de la taille du noyau et du boîtier de l'émetteur pour obtenir l'étanchéité requise
2. Pendant le processus d'assemblage du boîtier, assurez-vous qu'il est aligné verticalement et appliquez une pression uniforme pour éviter le blocage ou l'endommagement de la plaque de compensation.
3Si le support d'essai est incompatible avec le diaphragme central et le matériau du boîtier (316L), des instructions spéciales doivent être fournies lors de la commande.
4Évitez de presser le diaphragme du capteur avec des mains ou des objets tranchants pour éviter la déformation ou la perforation du diaphragme et des dommages au noyau.
5. Gardez le port de pression du noyau de jauge ouvert à l'atmosphère pour empêcher l'entrée d'eau, de vapeur d'eau ou de matières corrosives dans la chambre de pression négative du noyau de jauge.
6. Si une broche change, consultez l'étiquette sur le fil de base réel.
