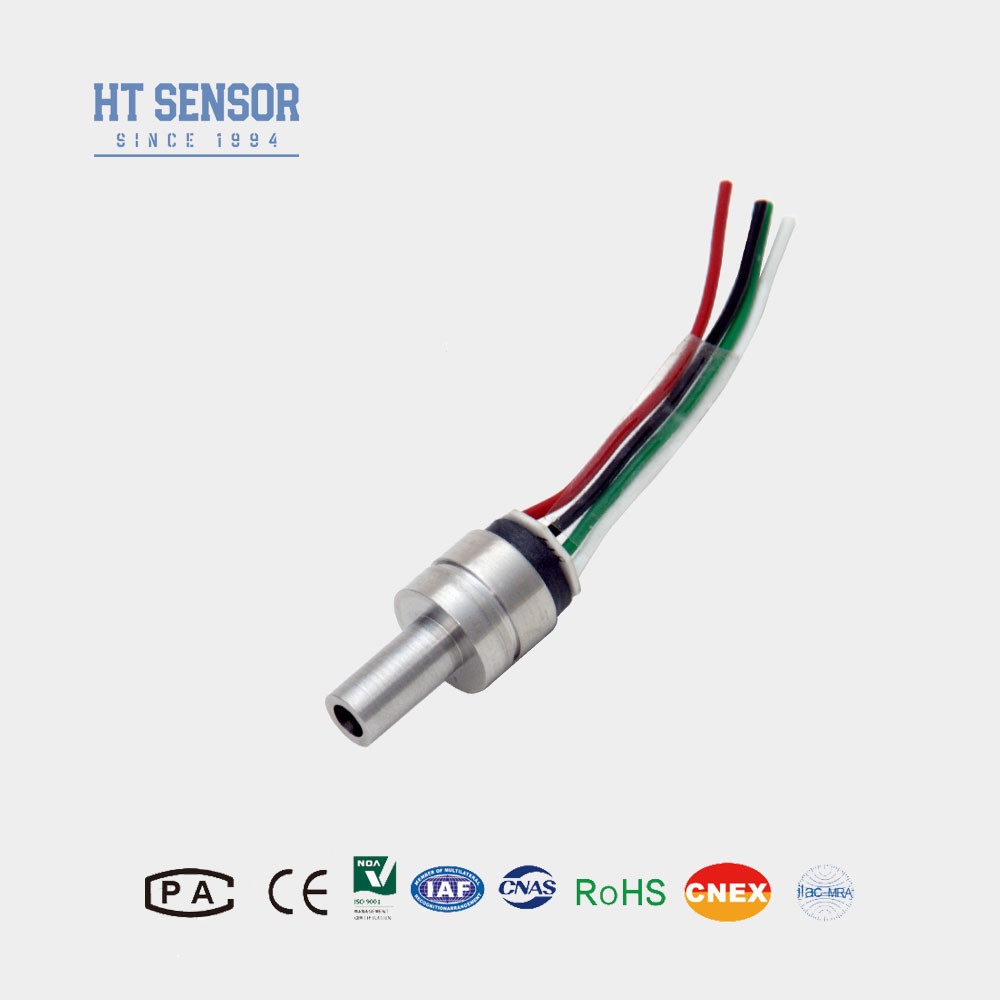

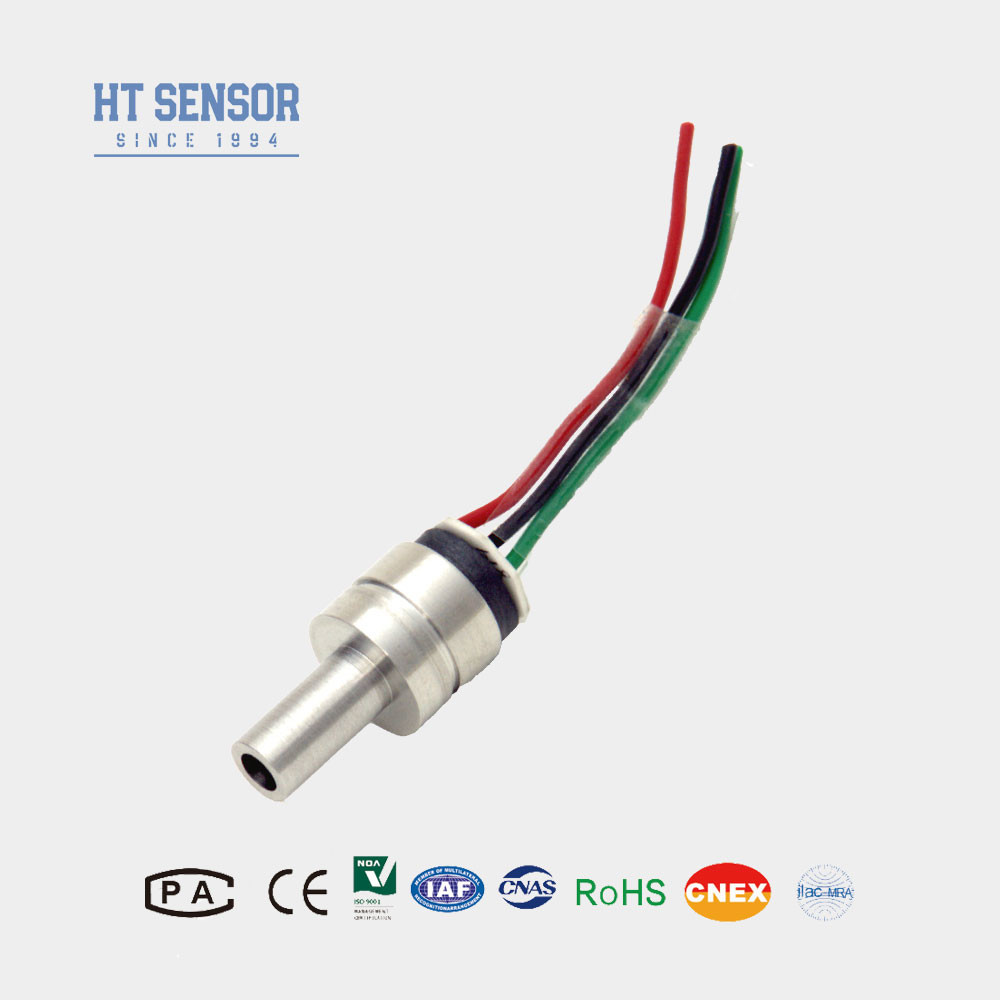

HT13 Capteur de pression au silicium pour la mesure de la pression des gaz et des liquides non corrosifs
Product Details
| Numéro de modèle.: | HT13 | Type de câblage: | À quatre fils |
|---|---|---|---|
| Milieu de mesure: | Air et liquide | Dia: | 13 mm |
| Taper: | Capteur de pression en silicium HT13 | Type de signal de sortie: | Mv signal type analogique |
| Matériel: | 316L en acier inoxydable | Personnalisation: | disponible |
| Mettre en évidence |
Capteur de pression au silicium liquide,HT13 Capteur de pression au silicium,Capteur de pression de silicium à gaz non corrosif |
||
Product Description
HT13 Capteur de pression au silicium pour la mesure de la pression des gaz et des liquides non corrosifs
HT13 Capteur de pression piézoresistif au silicium
Introduction du capteur de pression en silicium:
Le capteur de pression en silicium HT13 est la dernière conception de capteur de pression en silicium diffus rempli d'huile, avec un impact de haute pression 100 000 fois n'est pas mal, et anti-interférence/érosion/gel/impact,haute précision et stabilitéEn acier inoxydable avec film de pression inductive, la réponse à la pression est plus rapide et plus sensible, un capteur de pression de petit diamètre spécialement conçu, pour un régulateur de pression de haute qualité.La chose la plus importante est le capteurAdoptez l'acier inoxydable 316, CNC de haute précision, joint d'importation.
Caractéristiques du produitd'une épaisseur d'environ 50 mm:
- Utilise une technologie de pointe et est encapsulé dans un acier inoxydable 316Llogement
- Large plage de mesure 0~350KPa~60MpaS
- Haute fiabilité et excellente stabilité
- Différentes interfaces filetées disponibles à la sélection
- Convient pour la mesure de la pression des gaz et des liquides non corrosifs avec 316LCompatibilité avec l'acier inoxydable
- Conception compacte, idéale pour les applications à espace limité
- Utilisés dans les systèmes de contrôle de processus pour la surveillance et le contrôle de la pression
- Généralement utilisé dans les systèmes de réfrigération et les compresseurs d'air pour la mesure de la pression
- L'alimentation électrique: ≤ 2 mA de courant continu (type 1,5 mA de courant continu)
- Impédance d'entrée:3KΩ~6KΩ
- Impédance de sortie:2.5KΩ~6KΩ
- Connexion électrique: épingles Kovar plaquées d'or ou câbles à haute température de 100 mm
| Paramètres de performanced'une épaisseur d'environ 50 mm: | ||||
| Plage de mesure | Épaisseur (G) | Le système de régulation de la température doit être conforme à la norme ISO/IEC 17049. | ||
| Absolute (A) | Le système de régulation de la température doit être conforme à l'annexe I. | |||
| Sélectionné | Le système de régulation de la température doit être conforme à la réglementation de l'autorité compétente. | |||
| Le type | Je suis désolé. | Unité | ||
| Linearité | ± 0.15 | ± 0.3 | % F.S. | |
| Répétabilité | 0.05 | 0.1 | % F.S. | |
| Hystérésis | 0.05 | 0.1 | % F.S. | |
| Débit de compensation nul | 0 ± 1 | 0 ± 2 | MV | |
| Produit à grande échelle | 100 ± 10 | 100 ± 30 | MV | |
| Température de décalage zéro. | ± 0.5 | ± 1 | % F.S. | |
| Température à pleine échelle. | ± 0.5 | ± 1 | % F.S. | |
| Temps compensé. | 0 à 70 | oC | ||
| Température de fonctionnement | - 20 à 80 | oC | ||
| Température de stockage | -40 à 125 | oC | ||
| Surcharge admissible | Prenez la valeur la plus petite entre 3 fois l'échelle complète ou 80MPa | |||
| Pression de rupture | 5 fois la taille totale | |||
| Stabilité à long terme | 0.2 % | F.S./année | ||
| Matériau du diaphragme | autres | |||
| Résistance à l'isolation | Pour les appareils à courant alternatif | |||
| Vibration | Aucun changement dans des conditions de 10gRMS, de 20 Hz à 2000 Hz | |||
| Le choc | 100 g, 11 ms | |||
| Temps de réponse | ≤ 1 ms | |||
| Sceau de l'anneau O | Déchets d'acier ou d'acier | |||
| Remplissage du milieu | Huile de silicium | |||
| Le poids | environ 15 g | |||
| Les paramètres sont testés dans les conditions suivantes: 1,5 mA @ 25°C | ||||
| Construction du schéma | |
| type 1 | |
| type 2 | |
| Connexion électrique et compensation |
|
| Exemples de sélection |
| Conseils pour commander |
l'air nécessaire étanchéité
2Lors de l'assemblage du boîtier, assurez-vous qu'il est aligné verticalement et appliquez une pression uniforme pour éviter que la plaque de compensation ne soit bloquée ou endommagée.
3Si le support de mesure n'est pas compatible avec le diaphragme du noyau et le matériau du boîtier (316L), des instructions spéciales doivent être fournies lors de la commande.
4Évitez de presser le diaphragme du capteur avec des mains ou des objets tranchants pour éviter des dommages au noyau dus à une déformation ou à un perçage du diaphragme.
5. Gardez le port de pression du noyau de la jauge de pression ouvert à l'atmosphère et empêchez l'entrée d'eau, de vapeur d'eau ou de matières corrosives dans la chambre de pression négative du noyau.
6Si des modifications sont apportées aux câbles des broches, suivez l'étiquette sur le noyau pour référence.
