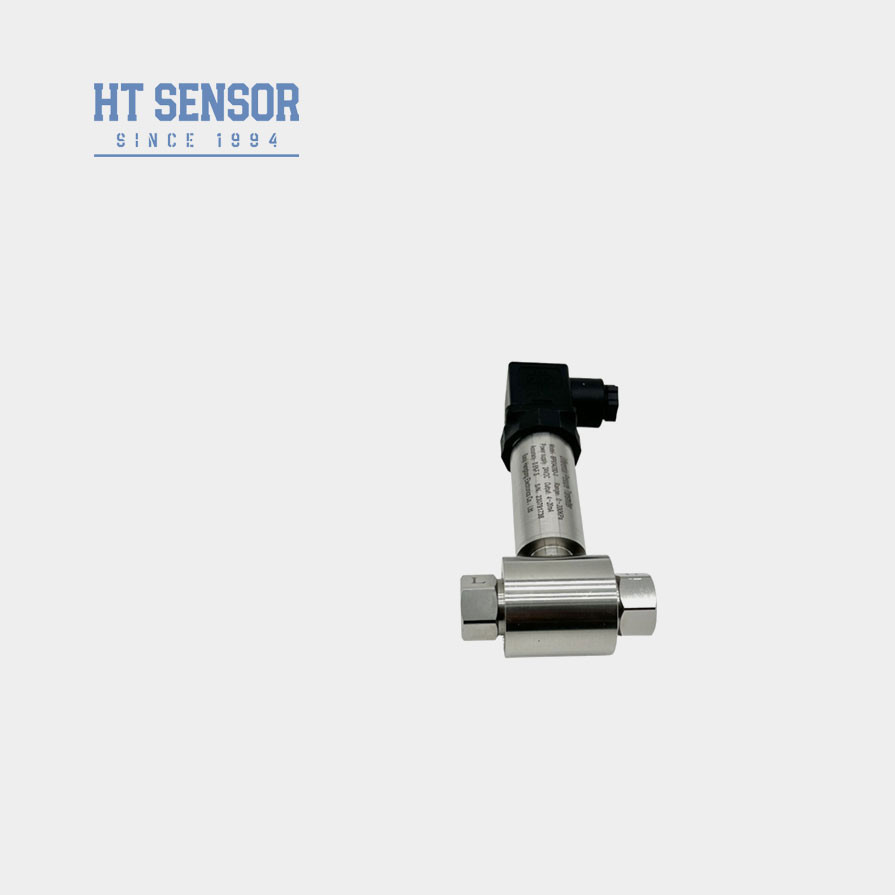

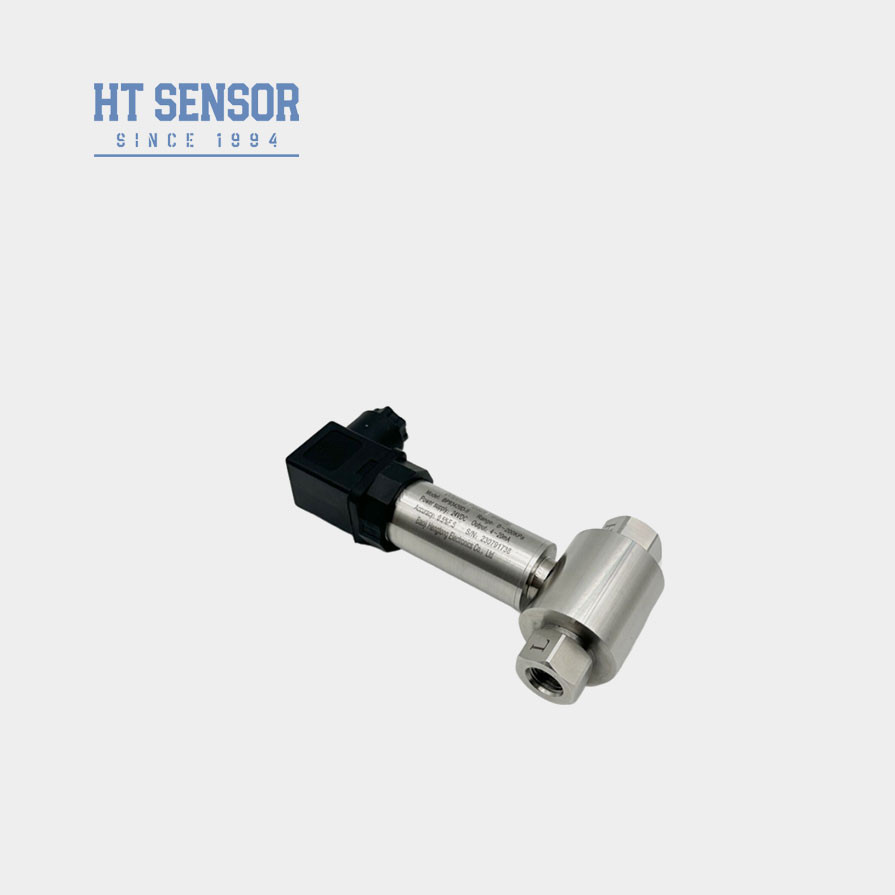

Transmetteur de pression différentielle de qualité industrielle avec capteur compact et facile à installer
Product Details
| Modèle: | BP93420D-II | Gamme: | Pour les appareils à combustion |
|---|---|---|---|
| Le pouvoir: | Pour les véhicules à moteur à combustion | Produits: | 0.5-4.5V 4-20mA ET ainsi de suite |
| Matériel: | Acier inoxydable | Fils: | OEM masculin et féminin |
| Type de pression: | La pression différentielle | Classe de protection: | IP65 |
| Milieu d'essai: | Huile d'air et eau | Connecteur: | Big DIN ou OEM |
| Mettre en évidence |
Transmetteur de pression différentielle facile à installer,Transmetteur de pression différentielle de qualité industrielle,Transmetteur de pression différentielle compact |
||
Product Description
Transmetteur de pression différentielle de qualité industrielle, compact et facile à installer
BP93420DIIDdifférentielPrésurgenceÉmetteur
Introduction du transmetteur de pression différentielle:
L'émetteur de pression différentielle BP93420DII utilise un capteur piézorésistif en silicium diffus. La différence de pression du gaz et du liquide est mesurée et produite, qui peut être affichée.Il convient pour la mesure de la différence de pression de divers gaz et liquides dans les pipelines dans le pétroleIl s'agit d'un projet d'envergure de l'UE.
Caractéristiques du produitd'un émetteur de pression différentielle:
- L'émetteur adopte une structure en acier inoxydable, une structure compacte et une installation facile.
- Après une compensation de température stricte et un dépistage du vieillissement, pour assurer une performance stable et fiable.
- L'interface électrique peut être externe ou directe.
Applicationsd'un émetteur de pression différentielle::
- 1. Convient pour la mesure de la pression différentielle de divers gaz ou liquides dans les pipelines dans les industries pétrolière, chimique, électrique, hydrologique et autres.
- 2Utilisé dans le contrôle de processus de terrain industriel.
- 3- Mesure de la pression différentielle dans les tuyaux et les fours.Les
| Paramètres de performanced'un émetteur de pression différentielle: | |
|---|---|
| Plage de mesure | Pour les appareils à combustion électrique |
| Type de pression | La pression différentielle |
| Surcharge à un seul côté | ≤ 3 fois la plage nominale |
| Pression statique | La valeur minimale est comprise entre 5 fois la plage nominale ou 7 MPa. |
| Précision @ 25°C | ±0,25% (typique) ±0,5% (maximum) |
| Répétabilité | Le système de détection doit être équipé d'un dispositif de détection de la température. |
| Hystérésis | Le système de détection doit être équipé d'un dispositif de détection de la température. |
| Stabilité à long terme | Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage. |
| Dérive à température zéro | Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage de qualité supérieure. |
| Déplacement de température | Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage de qualité supérieure. |
| Température de compensation | La température de l'air doit être comprise entre 0°C et 70°C. |
| Température de fonctionnement | -30°C à 80°C |
| Température de stockage | -40°C à 100°C |
| Vibration | 10g,55Hz 2kHz |
| Matériel de logement | 304,316L |
| Matériau du diaphragme | autres |
| Résistance à l'isolation | 100 MΩ 100 VDC |
| Classification à l'épreuve des explosions | Sécurité intrinsèque et résistance aux explosions |
| Classement de protection | Pour la protection contre la corrosion |
| Le poids | ~ 0,45 kg |
| Signal de sortie | Voltage d'alimentation | Type de sortie |
|---|---|---|
| 4 ′ 20 mA | 12 ̊30 VDC | Fil 2/3/4 |
| 0 ̊10/20 mA |
3 fils |
|
| 0/1 ¢ 5V | ||
| 0.5·4.5V | 5 VDC |
| Conseils pour commanderd'un émetteur de pression différentielle: |
1Lors de la sélection du produit, veuillez vous assurer que le milieu d'essai est compatible avec les pièces de contact (acier inoxydable) du produit.
2Pour assurer un fonctionnement fiable, it is recommended to install a three-valve manifold between the measurement point and the transmitter to ensure slow and uniform pressure in the positive and negative pressure chambers of the transmitter.
3Lors de l'installation, l'interface de pression aux deux extrémités doit être placée horizontalement pour réduire l'influence de la position d'installation sur le produit.
4En cas de fortes vibrations, d'impact instantané, d'interférences électromagnétiques ou de radiofréquences et d'autres exigences particulières, veuillez nous en informer et les indiquer dans la commande.
| Guide des commandesd'un émetteur de pression différentielle: | ||||||||
| BP93420XX | Transmetteur de pression | |||||||
| Le code | Construction du schéma | |||||||
| DII | Transmetteur de pression différentielle | |||||||
| Plage de mesure | Pour les appareils à combustion électrique | |||||||
| Le code | Énergie | |||||||
| D1 | 24 VDC | |||||||
| D2 | 5 VDC | |||||||
| D3 | Autres | |||||||
| Le code | Signal de sortie | |||||||
| S1 | 4 ¢ 20 mADC | S5 | 020mADC | |||||
| S2 | 1 ′5VDC | S6 | Le système d'aiguillage doit être équipé d'un système de freinage. | |||||
| S3 | Le débit d'électricité doit être supérieur ou égal à: | S7 | 0.5 ∙4.5VDC | |||||
| S4 | 010mADC | |||||||
| Le code | Connexion sous pression | |||||||
| J1 | M20 × 1,5 mâle | |||||||
| J2 | G1/2 mâle | |||||||
| J3 | G1/4 mâle | |||||||
| J4 | 1/2 NPT mâle | |||||||
| J5 | Autres | |||||||
| Le code | Connexion électrique | |||||||
| B1 | Je suis Hirschmann. | |||||||
| B2 | PG7 prise de courant | |||||||
| B3 | Sortie du câble scellé | |||||||
| B4 | Autres | |||||||
| Le code | Type de pression | |||||||
| D | La pression différentielle | |||||||
