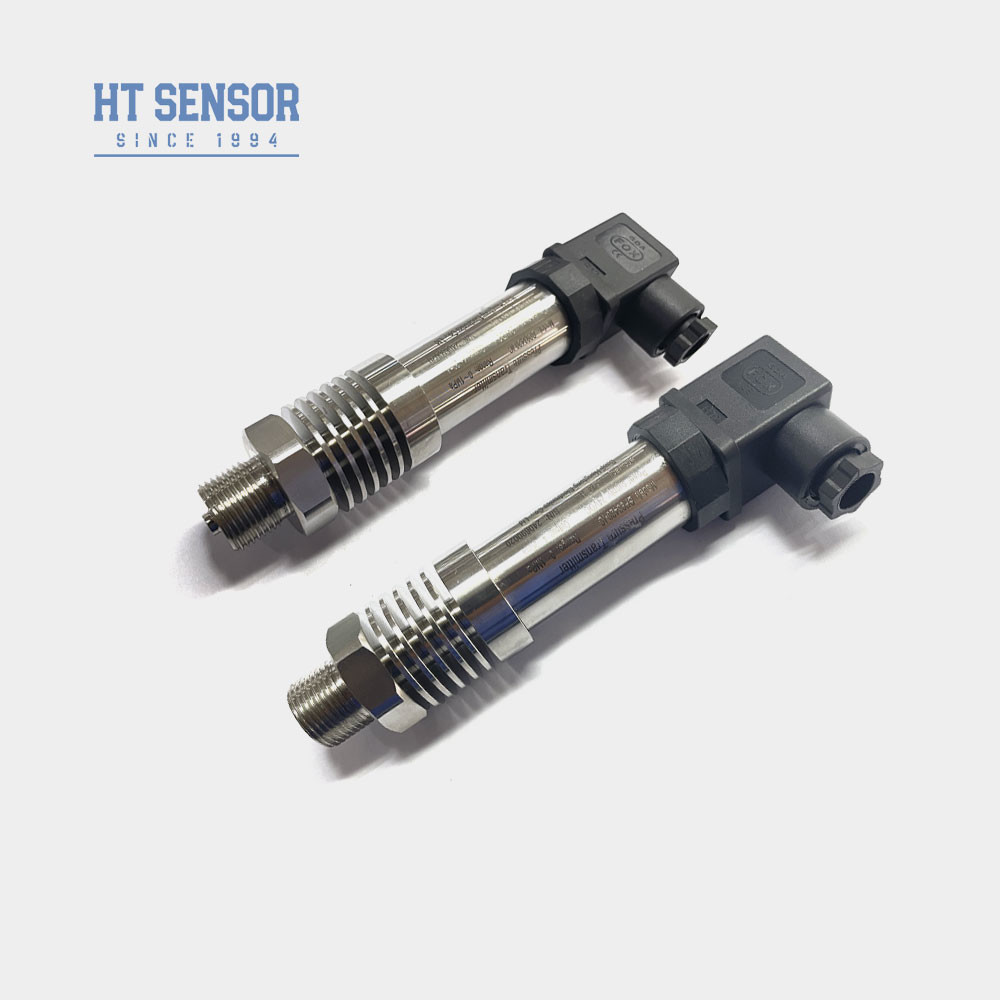

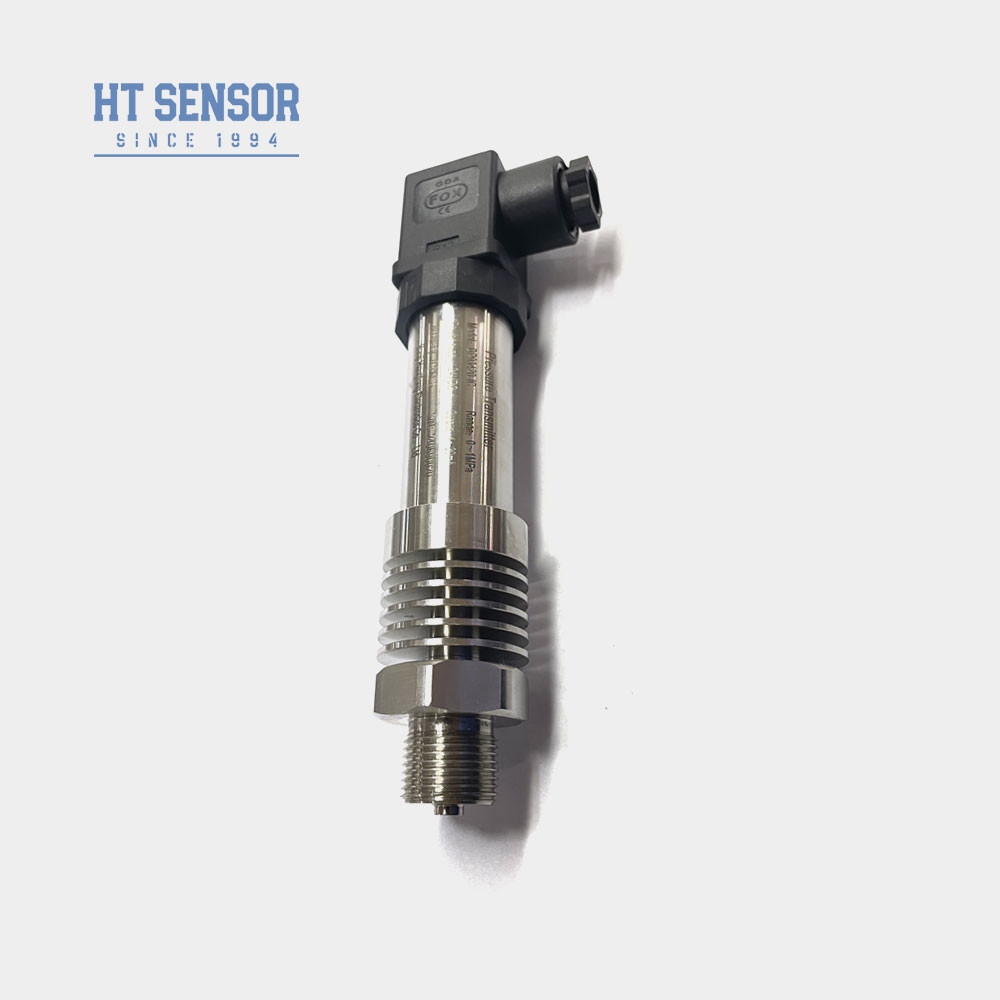

Capteur de transmission de pression intelligent 4-20mA Transducteur de pression au silicium à diffusion avec RS485

BZP93420IB Capteur de transmission de pression intelligent

Introduction du capteur de pression intelligent:

BPZ93420-IB Capteur de transmission de pression intelligent adopte un noyau de silicium diffusé de haute précision et de haute stabilité comme puce de capteur de pression de l'émetteur, technologie de puce avancée,supportant un circuit intégré d'amplificateur de haute précision et de haute stabilité avec zéro, la compensation totale de l'échelle, la compensation de la température, la pression du milieu mesuré est convertie en signal de communication standard RS485.avec une grande précisionTous les produits sont soumis à des essais de choc par fatigue.essais de vieillissement par cycle à haute et basse température et processus de compensation numérique de température de précision.
Capteur de haute qualité, circuit d'amplificateur de précision, processus de production strict, équipement d'inspection et de test de vieillissement parfait, pour assurer une excellente qualité du produit.Le produit est largement utilisé dans les systèmes de commande hydraulique et pneumatique- la pétrochimie, la protection de l'environnement, la compression de l'air; - l'inspection du fonctionnement des centrales électriques, le système de freinage des locomotives; - l'unité thermoélectrique; - l'industrie légère, la métallurgie mécanique;Automatisation des bâtiments, système d'approvisionnement en eau à pression constante; autres systèmes d'automatisation et d'inspection; inspection et contrôle des procédés industriels.

Caractéristiques du produitd'un capteur de pression intelligent:

1Large plage de mesure, structure en acier inoxydable, formes diverses d'interfaces sous pression

2Conception compacte et légère

3.Une structure en acier inoxydable de haute précision.

4.Peut ajouter la tête de montre LED ou LCD, affichage sur place

Applicationsd'un capteur de pression intelligent:

1- Mesure de pression des gaz et liquides non corrosifs avec l'acier inoxydable 316L

2Appliqué dans les industries maritime et aéronautique

3. Utilisé dans les procédés industriels sur site tels que le pétrole, la chimie, la métallurgie, la production d'énergie et l'hydrologie

4. Utilisé dans les systèmes de commande hydraulique et pneumatique

1Lors de la sélection du produit, veuillez vous assurer que le milieu d'essai est compatible avec la partie de contact du produit.
2Lors de la commande, veuillez noter que les produits à l'épreuve des explosions ne comprennent pas les têtes d'affichage numérique.
3. Lorsqu'une commande est effectuée avec une tête d'affichage LCD ou LED du transducteur, la puissance de l'émetteur ne doit pas être inférieure à 20 VDC.

4. Pour assurer le fonctionnement fiable du produit,il est recommandé aux utilisateurs d'installer des dispositifs de protection contre la foudre sur place et de s'assurer que le produit et l'alimentation sont reliés à la terre de manière fiable..

5La plage de température de fonctionnement nominale de l'anneau O en caoutchouc au fluor est de -20°C à 250°C. Lorsque la température de fonctionnement du produit est inférieure à -20°C, il convient de sélectionner un anneau d'étanchéité de type EPDM O.
6La longueur par défaut du câble est de 1,5 m et il existe trois types de matériaux au choix.Si vous avez besoin d'un autre matériau de câble, veuillez le préciser dans le formulaire de commande.
7En cas de fortes vibrations, force d'impact instantané, forte interférence électromagnétique ou radiofréquence et autres exigences particulières, veuillez informer notre société et indiquer dans la commande.



Guide de commande du capteur de l'émetteur de pression
BP93420XX	Transmetteur de pression
	Le code	Construction du schéma
	IB	Transmetteur de pression générale			Les États membres	Affichage du transmetteur de pression
	IE	Transmetteur de pression de l'aviation résistant aux chocs			IIC/III	Général industriel/ Transmetteur de pression à écran
	Si	Transmetteur de pression à l'épreuve de l'humidité			Les États membres	Transmetteur de pression général/affichage
	Dans	Transmetteur de pression dédié pour la climatisation
	C.I.	Transmetteur à haute température
	Le QI1/QI2	Grand diaphragme/émetteur à haute température sous pression
		Plage de mesure	- Je ne sais pas.1. . Je ne peux pas.01... 100 MPa
		(0-X) Kpa ou MPa	X: indique la plage de mesure réelle
			Le code	Énergie
			D1	24 VDC
			D2	5 VDC
			D3	Autres
				Le code	Signal de sortie
				S1	4 à 20 mADC	S5	0 à 20 mADC
				S2	1 à 5 VDC	S6	0 à 10 VDC
				S3	0 à 5VDC	S7	0Pour les conducteurs de véhicules à moteur
				S4	0 à 10 mADC
					Le code	Connexion sous pression
					J1	Une M20×1.5
					J2	G1/2
					J3	G1/4
					J4	Le 7/16-20UNF
					J5	Autres
						Le code	Connexion électrique
						B1	Je suis Hirschmann.
						B2	PG7 prise de courant
						B3	Sortie du câble scellé
						B4	2088 Enveloppes industrielles
						B5	2088 Enveloppe industrielle avec affichage
						B6	Autres
							Le code	Type de pression
							G	Pression de mesure
							Une	Une pression absolue
							S	Pression de référence scellée
