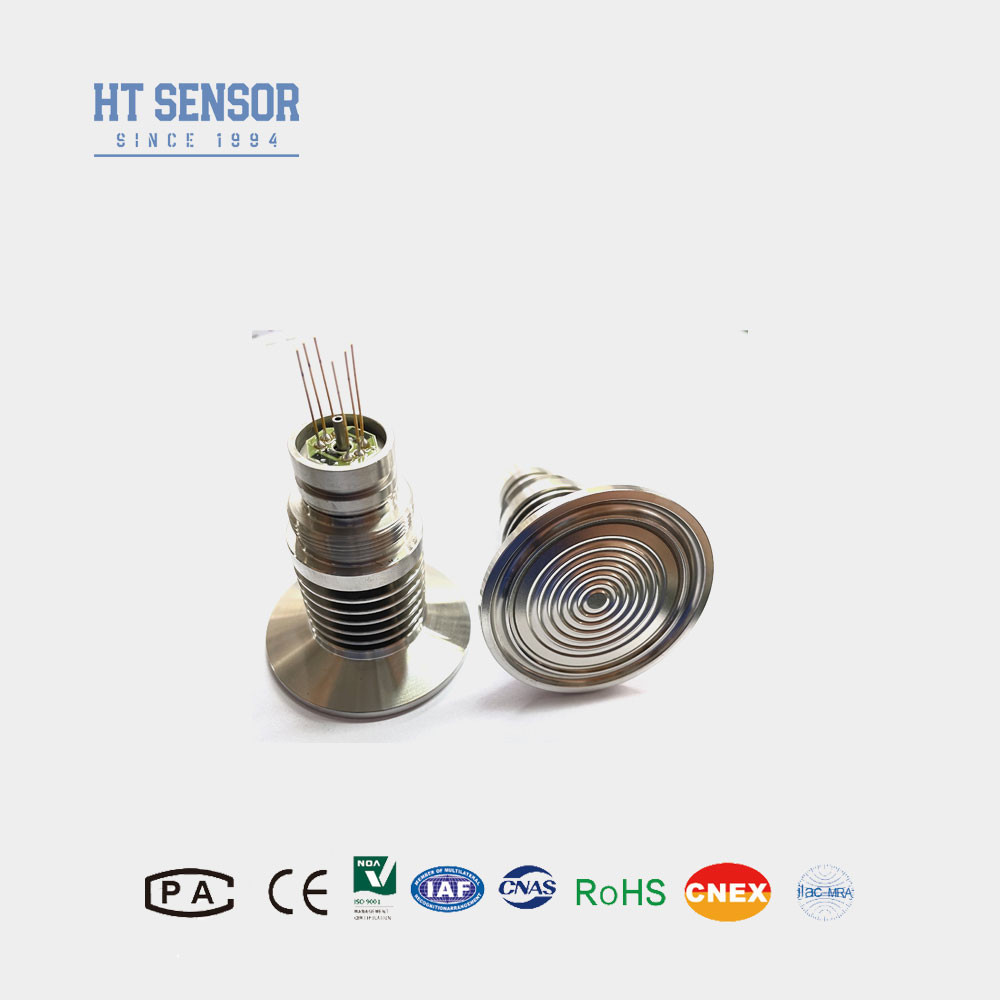

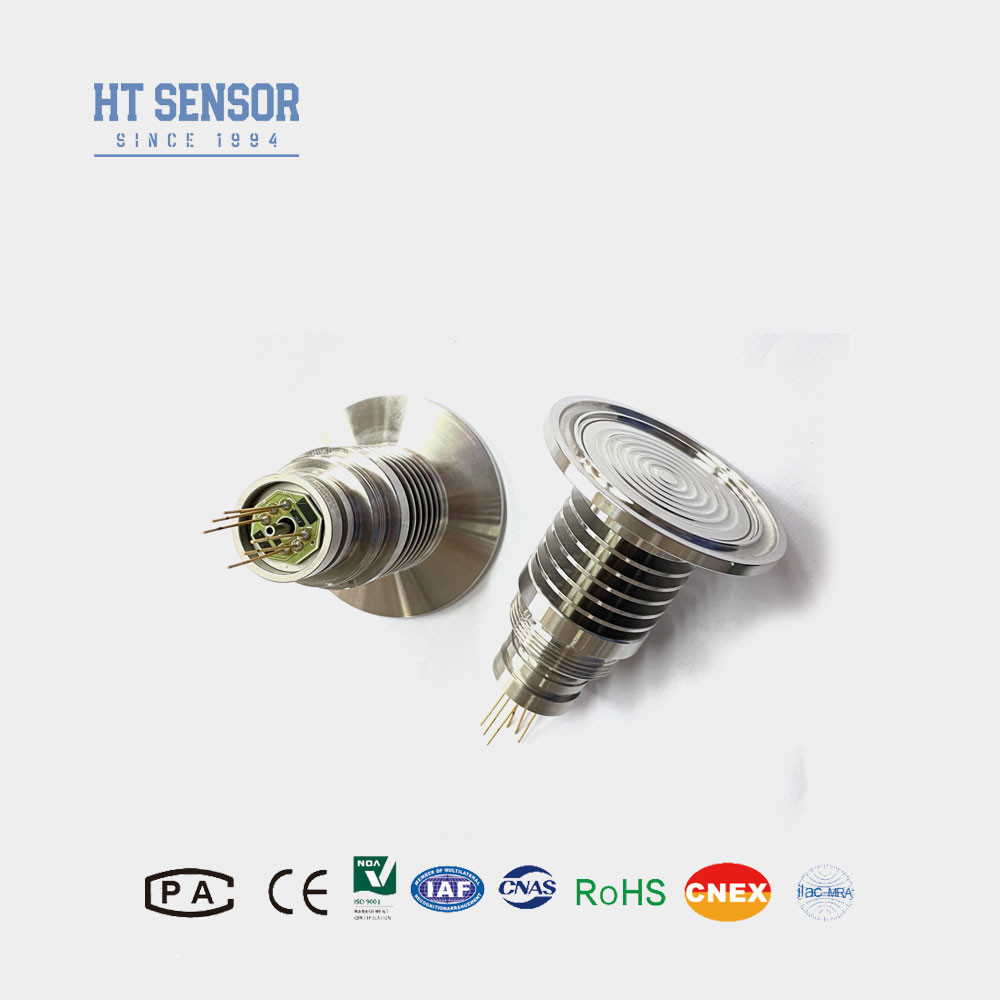

Sensor de pression au silicium haute température HT-IQT

Food And Beverage Industry Silicon Pressure Sensor High Temperature HT-IQT
Food And Beverage Industry Silicon Pressure Sensor High Temperature HT-IQT
Food And Beverage Industry Silicon Pressure Sensor High Temperature HT-IQT Food And Beverage Industry Silicon Pressure Sensor High Temperature HT-IQT
Informations de base
Lieu d'origine: Baoji, en Chine
Nom de marque: HT SENSOR
Certification: CE,RoHs,ISO9001
Numéro de modèle: HT-IQT
Quantité de commande min: 1
Prix: negotiable
Détails d'emballage: Paquet d'exportation standard
Délai de livraison: 5-8 jours ouvrables
Conditions de paiement: L/C, T/T et Western Union
Capacité d'approvisionnement: 5000 pièces par mois
meilleur prix Contactez
Détail Infomation
Modèle N°.: HT-IQT Portée: Pour les appareils à combustion interne
Type de câblage: Pins de Kovar à quatre fils ou plaqués or Mesure du milieu: Gaz liquide et autres
L'offre: 1.5 mA Je vous en prie.: 50.4 mm
Température: -30 à 125 Produits: signal mv
Hs code: 9026209090 Type de signal de sortie: Type analogique
Matériel: Acier inoxydable Personnalisation: Demande adaptée aux besoins du client
Mettre en évidence:

Capteur de pression de silicium à haute température

,

capteur de pression de silicium HT-IQT

Description de produit

HT-IQT Capteur de pression de silicium à haute température pour l'industrie alimentaire et des boissons

Capteur de pression piézoresistif au silicium HT-IQT

Introduction du capteur de pression en silicium:


Le HT-IQT est un capteur de pression à diaphragme à décharge avec une puce de silicium de diffusion à haute température très stable.La pression est transférée à la puce sensible à travers le diaphragme en acier inoxydable et l'huile de silicone de scellement, et le pont de résistance de la puce change, ce qui entraîne un changement de tension, et la tension change au niveau des millivolts.facile à nettoyer ne produira pas de cristallisation à l'extrémité du fil, facile à nettoyer, simple à installer, fiable, adapté aux industries alimentaire, sanitaire et autres.

Sensor de pression au silicium haute température HT-IQT 0
Sensor de pression au silicium haute température HT-IQT 1
Sensor de pression au silicium haute température HT-IQT 2


Caractéristiques du produitd'une épaisseur d'environ 50 mm:
  1. Technologie avancée et emballage en acier inoxydable 316L
  2. Compensation de température et correction du point zéro par film épais
  3. circuit électriqueExceptionnelle fiabilité, répétabilité et stabilité
Applicationsd'une épaisseur d'environ 50 mm:
  1. Convient pour la mesure de la pression des gaz et des liquides non corrosifs avec 316LCompatibilité avec l'acier inoxydable
  2. Industrie alimentaire et des boissons
  3. Industrie pharmaceutique
Performance électriqued'une épaisseur d'environ 50 mm:
  1. L'alimentation électrique: ≤ 2 mA de courant continu (type 1,5 mA de courant continu)
  2. Impédance d'entrée: 2,5 KΩ à 6 KΩ
  3. Impédance de sortie: 2,5 KΩ~6 KΩ
  4. Connexion électrique: broches Kovar plaquées en or ou câbles à haute température de 100 mm.
Paramètres de performanced'une épaisseur d'environ 50 mm:
Plage de mesure Épaisseur (G) 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa et 2000Kpa
Absolute (A) Les émissions de gaz à effet de serre sont calculées en fonction de la fréquence d'émission.
Sélectionné Pour les appareils à combustion
Le type Je suis désolé. Unité
Non-linéarité ± 0.15 ± 0.3 % F.S.
Répétabilité 0.05 0.1 % F.S.
Hystérésis 0.05 0.1 % F.S.
Débit de compensation nul 0 ± 1 0 ± 2 MV
Produit à grande échelle ≤ 20 KPa 50 ± 10 50 ± 30 MV
≥ 35 kPa 100 ± 10 100 ± 30 MV
Température de décalage zéro. ≤ 20 KPa ± 1 ±2 % F.S.
≥ 35 kPa ± 0.5 ± 1 % F.S.
Température à pleine échelle. ≤ 20 KPa ± 1 ±2 % F.S.
≥ 35 kPa ± 0.5 ± 1 % F.S.
Temps compensé. ≤ 20 KPa 0 à 50 oC
≥ 35 kPa 0 à 70 oC
Température de fonctionnement - 20 à 80 oC
Température de stockage -40 à 125 oC
Surcharge admissible Prenez la plus petite valeur entre 3 fois l'échelle complète ou 120MPa
Pression de rupture 5 fois la taille totale
Stabilité à long terme 0.2 % F.S./année
Matériau du diaphragme autres
Résistance à l'isolation Pour les appareils à courant alternatif
Vibration Aucun changement dans des conditions de 10gRMS, de 20 Hz à 2000 Hz
Le choc 100 g, 11 ms
Temps de réponse ≤ 1 ms
Sceau de l'anneau O Déchets d'acier ou d'acier
Remplissage du milieu Huile de silicium
Le poids - 220 g
Les paramètres sont testés dans les conditions suivantes: 1,5 mA @ 25°C
Construction du schéma
Dimension
Sensor de pression au silicium haute température HT-IQT 3



Connexion électrique et compensation
Sensor de pression au silicium haute température HT-IQT 4
Exemples de sélection
Sensor de pression au silicium haute température HT-IQT 5
Conseils pour commander
1Dans l'assemblage, faites attention à la coordination de la taille du noyau et du boîtier de l'émetteur pour obtenir l'étanchéité requise
2. Pendant le processus d'assemblage du boîtier, assurez-vous qu'il est aligné verticalement et appliquez une pression uniforme pour éviter le blocage ou l'endommagement de la plaque de compensation.
3Si le support d'essai est incompatible avec le diaphragme du noyau et le matériau du boîtier (316L), des instructions spéciales doivent être fournies lors de la commande.
4Évitez de presser le diaphragme du capteur avec des mains ou des objets tranchants pour éviter la déformation ou la perforation du diaphragme et les dommages au noyau.
5. Gardez le port de pression du noyau de jauge ouvert à l'atmosphère pour empêcher l'entrée d'eau, de vapeur d'eau ou de matières corrosives dans la chambre de pression négative du noyau de jauge.
6. Si une broche change, consultez l'étiquette sur le fil de base réel.
