Transmetteur de capteur de pression à membrane affleurante BPHT24 pour applications hygiéniques, capteur de niveau
Product Details
| Numéro de modèle.: | BPHT24 | Gamme: | Pour les appareils à commande numérique |
|---|---|---|---|
| Pouvoir: | 24VDC | Sortir: | 4-20mA et ainsi de suite |
| Connecter: | M20*1.5 G1/2 ou 1/2NPT | Taper: | Capteur affleurant de transmetteur de pression de diaphragme |
| Milieu de mesure: | Liquide, colle pour boissons, etc. | Grade de précision: | 0.25% F.S. 0,5% FS |
| Matériel: | Acier inoxydable | Personnalisation: | OEM |
| Mettre en évidence |
flush diaphragm pressure sensor transmitter,hygienic pressure sensor transmitter,BPHT24 flush diaphragm sensor |
||
Product Description

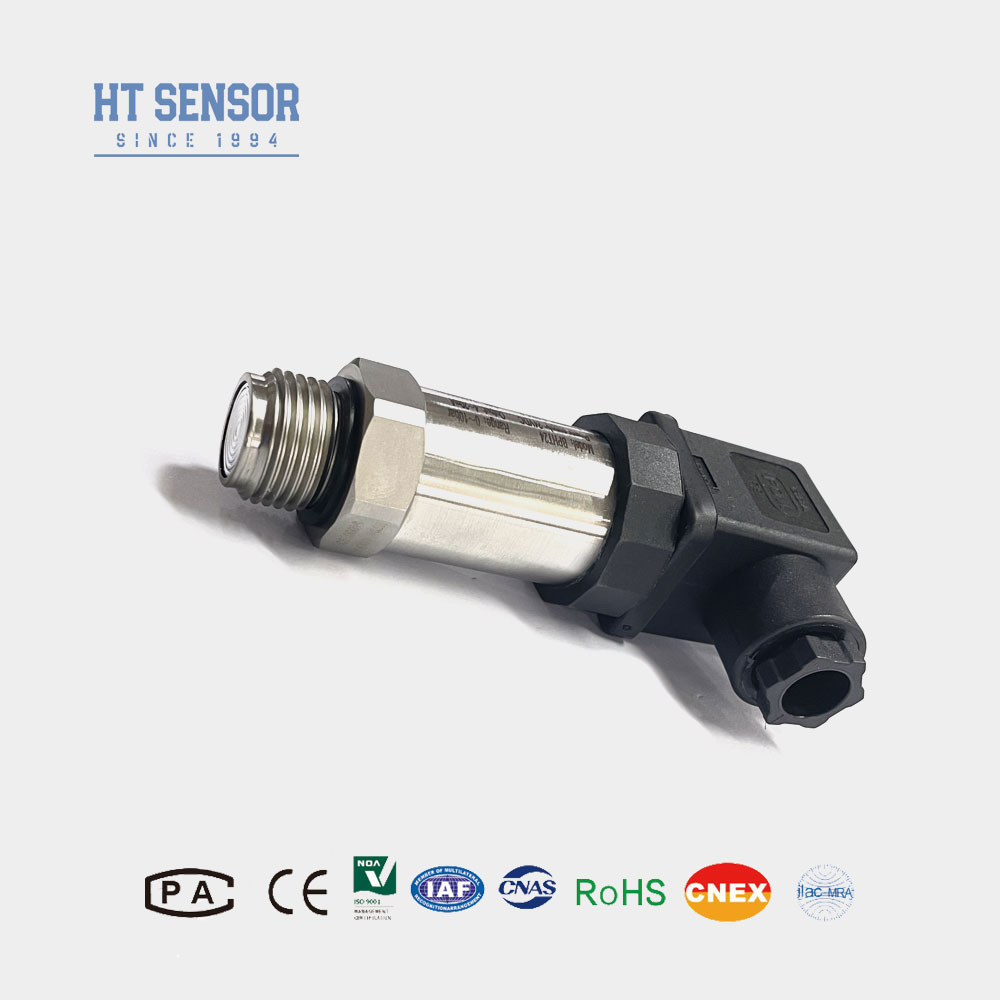

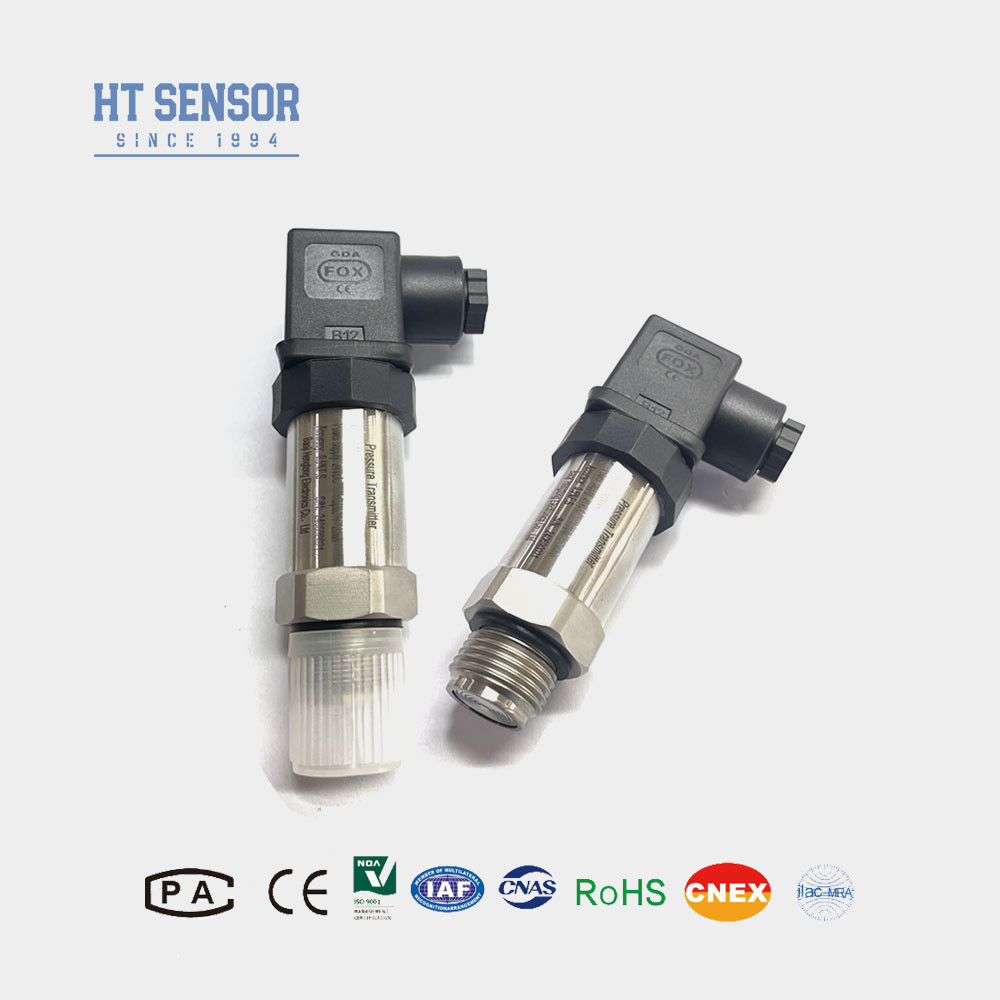

BPHT24 Transmetteur de capteur de pression de diaphragme pour applications hygiéniques
BPHT24Capteur de pression du diaphragme
Introduction d'un émetteur de détecteur de pression au diaphragme:
Émetteur de détecteur de pression à diaphragme à décharge BPHT24 Principe de mesure et caractéristiques de performance: L'émetteur de pression à diaphragme plat est constitué d'un jauge de contrainte et d'une extrémité avant en silicium diffusé.L'extrémité de mesure du diaphragme plat du détentionomètre adopte un diaphragme de rinçage fort spécialement traité. les particules dures dans le milieu mesuré n'endommageront pas le diaphragme de rinçage isolé. il a une structure compacte, résistance à la corrosion, résistance aux vibrations, résistance aux chocs de particules,et une large gamme de compensation de température.
Caractéristiques du produitd'une largeur n'excédant pas 10 mm,:
1- Différentes options d'interface sous pression.
2Conçus pour des applications hygiéniques afin d'éviter une mise à l'échelle moyenne.
3- Haute précision avec une structure en acier inoxydable.
4Facile à nettoyer.
Applicationsd'une largeur n'excédant pas 10 mm,:
1. Convient pour mesurer les gaz et liquides non corrosifs avec 316L.
2Idéal pour la protection de l'environnement et les industries chimiques.
3Utilisé dans les industries maritime et aérienne.
4. Bien adapté à l'usage dans les industries médicale, biopharmaceutique et d'hygiène alimentaire.
| Paramètres de performanced'une largeur n'excédant pas 1 mm, | |
| Plage de mesure | Pour les appareils à combustion électrique |
| Type de pression | Pression de mesure, pression absolue, pression scellée |
| Surcharge | ≤ 1,5 fois la plage nominale |
| Précision @ 25oC | ±0,25% (typique) ±0,5% (maximum) |
| Répétabilité et hystérésis | 0Les émissions de dioxyde de carbone sont les émissions de dioxyde de carbone les plus élevées enregistrées. |
| Stabilité à long terme | ± 0,1% F.S./Année (typique) ± 0,2% F.S./Année (max.) |
| Dérive de température au point zéro | Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage. |
| Dérive de température à pleine échelle | Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage. |
| Réponse de fréquence | 2.4 Khz |
| Température de compensation | Pour le calcul de la température de l'air, il est nécessaire de déterminer la température de l'air. |
| Température de fonctionnement | -20°C à 80°C |
| Température de stockage | -40°C à 120°C |
| Vibration | 10 g,55 Hz ~ 2 kHz |
| Matériel de logement | 304,316L |
| Matériau du diaphragme | autres |
| Résistance à l'isolation | 100 MΩ 100 VDC |
| Classement de protection | Pour la protection contre la corrosion |
| Le poids | ~ 0,25 kg |
| Signal de sortie | Voltage d'alimentation | Type de sortie |
| 4 à 20 mA | 12 à 30 VDC | Fil 2/3/4 |
| 0 à 10/20 mA | 3 fils |
|
| 0/1 à 5 V | ||
| 0/1 à 10 V | ||
| 0.5 à 4,5 V | 5 VDC | |
| Protocole de communication RS485 | 3.6 ~ 30V / batterie | 4 fils |
| Guide des commandesd'une largeur n'excédant pas 10 mm, | ||||||||
| BPHT24 | Transmetteur de pression | |||||||
| Le code | Construction du schéma | |||||||
| Les États membres | Affichage du transmetteur de pression | IIC/III | Général industriel/ Transmetteur de pression à écran | |||||
| T | Transmetteur de pression résistant aux températures élevées | |||||||
| Plage de mesure | Pour les appareils à combustion électrique | |||||||
| (0-X) Kpa ou MPa | X: indique la plage de mesure réelle | |||||||
| Le code | Énergie | |||||||
| D1 | 24 VDC | |||||||
| D2 | 5 VDC | |||||||
| D3 | Autres | |||||||
| Le code | Signal de sortie | |||||||
| S1 | 4 à 20 mADC | S5 | 0 à 20 mADC | |||||
| S2 | 1 à 5 VDC | S6 | 0 à 10 VDC | |||||
| S3 | 0 à 5VDC | S7 | 0Pour les conducteurs de véhicules à moteur | |||||
| S4 | 0 à 10 mADC | |||||||
| Le code | Connexion sous pression | |||||||
| J1 | Une M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | Le 7/16-20UNF | |||||||
| J5 | Autres | |||||||
| Le code | Connexion électrique | |||||||
| B1 | Je suis Hirschmann. | |||||||
| B2 | PG7 prise de courant | |||||||
| B3 | Sortie du câble scellé | |||||||
| B4 | 2088 Enveloppes industrielles | |||||||
| B5 | 2088 Enveloppe industrielle avec affichage | |||||||
| B6 | Autres | |||||||
| Le code | Type de pression | |||||||
| G | Pression de mesure | |||||||
| Une | Une pression absolue | |||||||
| S | Pression de référence scellée | |||||||
FAQ:
Q1: Êtes-vous Vous êtes une société de fabrication?
A1: Nous sommes fabricants avec plus de 29 ans d'expérience.
Q2:Produit sur mesure
A2:Nous fournissons des services OEM et de conception personnalisée.
Q3:Garantie de qualité
R3: Nos produits bénéficient d'une garantie limitée de 12 à 18 mois à compter de la date d'expédition jusqu'à l'acheteur original. Hengtong remplacera ou réparera les produits défectueux gratuitement.Cette garantie ne s'applique pas aux unités modifiées.Il a été maltraité, négligé.
Q4: Expédition et emballage
A4:Les produits sont généralement expédiés par Express international, y compris UPS,FedEx,DHL et INT pour le fret prépayé,vous pouvez également utiliser votre compte d'expédition pour récupérer,emballage d'exportation standard,y compris la certification d'inspection.
Q5: Contactez-nous
A5:Nous avons une équipe de vente active et expérimentée pour vous servir sur la question technique et la question commerciale.
