Transmetteur de pression industriel à bride haute température avec affichage pour le contrôle des processus industriels - Capteur de pression
Product Details
| Numéro de modèle.: | BP93420-IIIF: Les produits de base sont les suivants: | Alimentation: | Le système de freinage doit être équipé d'un dispositif de freinage. |
|---|---|---|---|
| le produit: | 4-20mA | Type de pression: | Pression de mesure, absolue, scellée. |
| Gamme: | Pour les appareils à haute tension: | Type de structure: | Émetteur de capteur de diaphragme |
| Milieu de mesure: | à haute température Liquide ou air | Grade de précision: | 0,5% |
| Plat: | DN25 DN50 et ainsi de suite | Personnalisation: | Oui |
| Mettre en évidence |
Transmetteur de pression industriel avec écran,Transmetteur de pression de flange à haute température,Transmetteur de pression de régulation de processus industriels |
||
Product Description

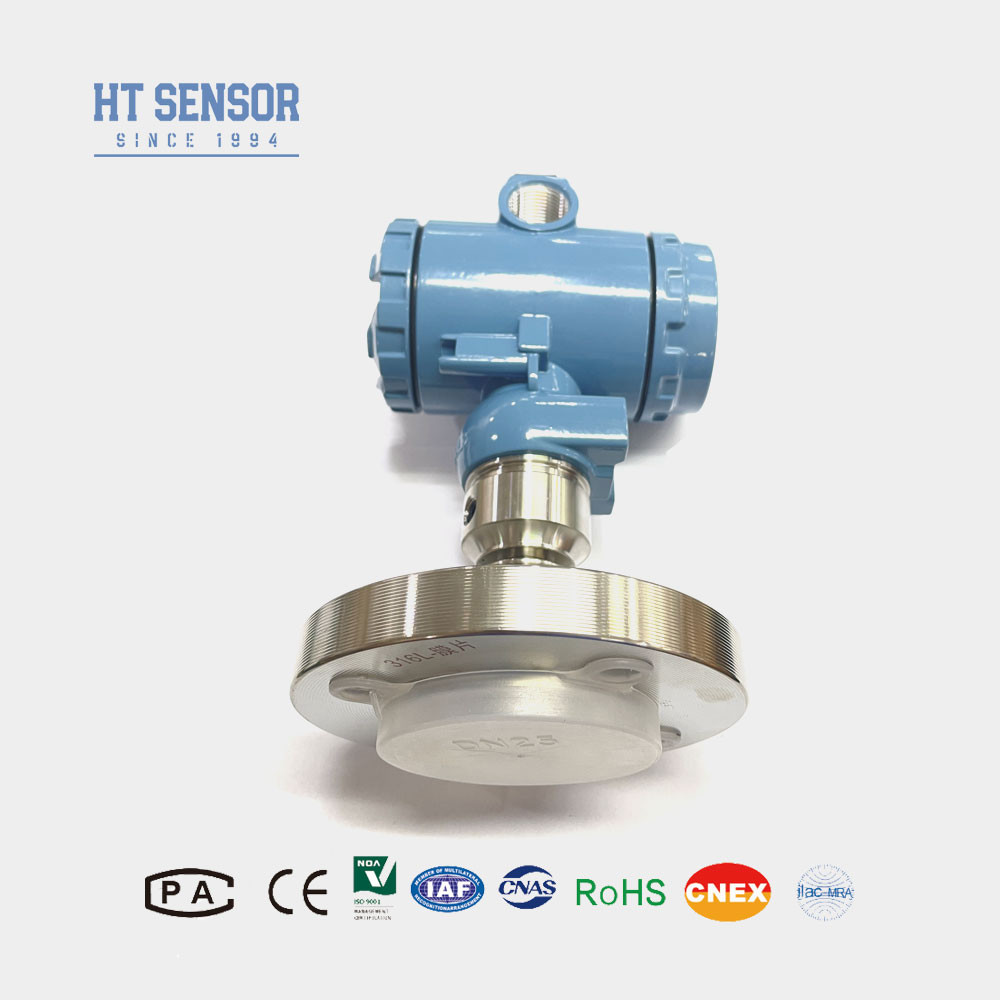

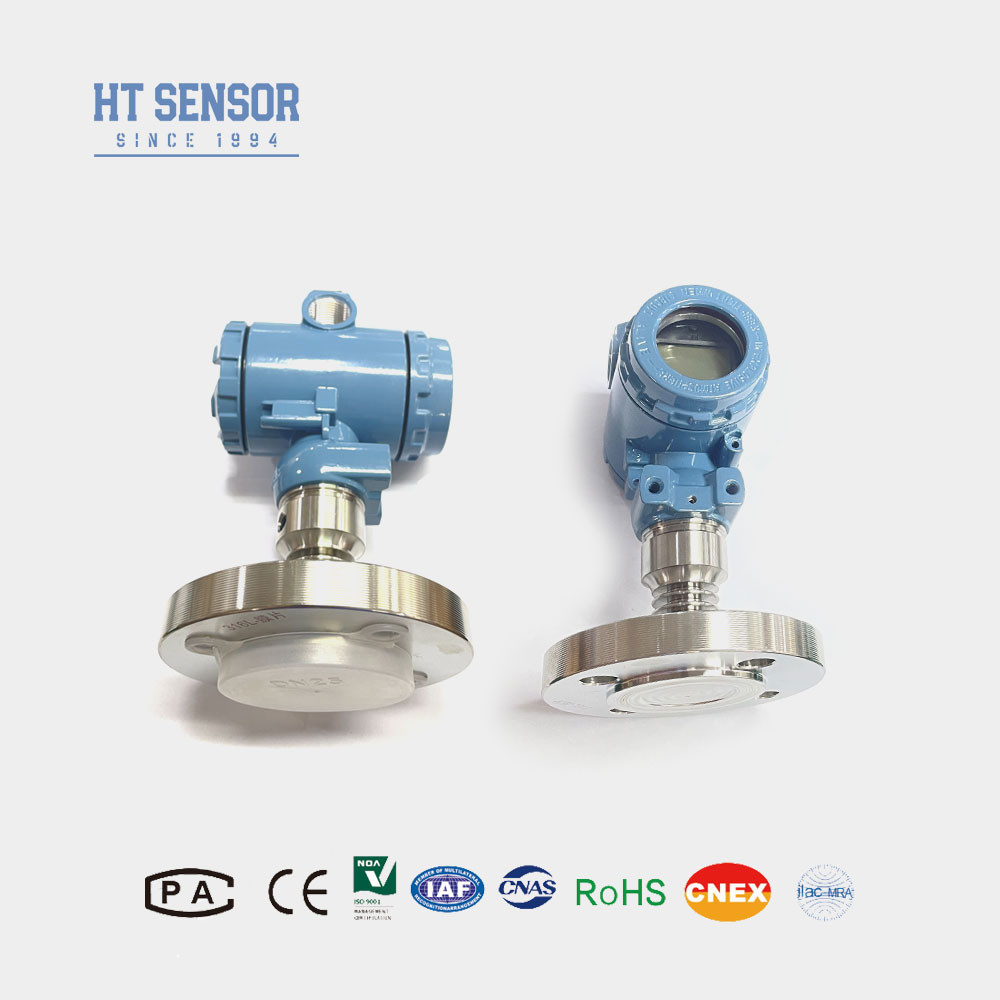

Transmetteur de pression industriel à bride haute température avec affichage pour le contrôle des processus industriels
BP93420-IIIF Transmetteur de pression
Introduction de Transmetteur de capteur de pression industriel :
Le transmetteur de pression haute température BP93420-IIIF utilise le noyau rempli d'huile à film résistif en silicium de la série HT comme élément de mesure du signal. Sa connexion de processus comprend le soudage direct d'un diaphragme d'isolation 316L et d'une bride correspondante, assurant une mesure précise de la pression. Le dissipateur thermique personnalisé est conçu pour s'adapter aux environnements à haute température. À l'intérieur du boîtier en acier inoxydable, le circuit de traitement du signal convertit le signal du capteur en un signal de sortie standard (4-20mA).
| Paramètres de performance de Transmetteur de capteur de pression industriel | |
| Plage de mesure | -100kPa…0kPa ～ 35kPa…20MPa |
| Type de pression | Pression relative, Pression absolue, Pression scellée |
| Surcharge | ≤ 1,5 fois la plage nominale |
| Précision @ 25℃ | ±0,25% (Typique) ±0,5% (Maximum) |
| Répétabilité et hystérésis | 0,02% F.S (Typ.) 0,05% F.S (Max.) |
| Stabilité à long terme | ±0,1% F.S/An (Typ.) ±0,2% F.S/An (Max.) |
| Dérive de température du point zéro | ±0,02% F.S/℃(≤100KPa) ±0,01% F.S/℃(＞100KPa) |
| Dérive de température à pleine échelle | ±0,02% F.S/℃(≤100KPa) ±0,01% F.S/℃(＞100KPa) |
| Réponse en fréquence | 2.4Khz |
| Température de compensation | 0-70℃(≤10mpa, personnalisable) |
| Température de fonctionnement | -20℃~80℃ |
| Température de stockage | -40℃~120℃ |
| Vibration | 10g,55Hz ～ 2kHz |
| Matériau du boîtier | 304,316L |
| Matériau du diaphragme | 316L |
| Résistance d'isolement | 100MΩ 100VDC |
| Indice de protection | IP65 |
| Joint torique | Caoutchouc fluoré |
| Poids | ~4kg |
Caractéristiques du produit de Transmetteur de capteur de pression industriel:
- 1. Plage de mesure large personnalisée, une variété d'options d'interface de pression
2. Une variété d'options de signal de sortie
3. Zéro et pleine échelle réglables par bouton
4. Haute précision, connexion de processus aseptique multiple
Applications de Transmetteur de capteur de pression industriel:
- Convient pour la mesure de gaz et de liquides non corrosifs 316L.
- Utilisé pour le traitement aseptique dans les industries médicales, biopharmaceutiques, alimentaires et autres.
- Il est utilisé dans les industries du papier et de la chimie, ainsi que dans les niveaux d'eaux usées et les boissons.
| Signal de sortie of Transmetteur de capteur de pression industriel | Tension d'alimentation | Type de sortie |
| 4~20mA | 12~30VDC | 2/3/4 fils |
| 0~10/20mA | 3 fils |
|
| 0/1~5V | ||
| 0/1~10V |
| Conseils de commande of Transmetteur de pression industriel |
- 1. Vérification de la compatibilité : lors de la sélection du produit, veuillez vous assurer que le milieu testé est compatible avec la partie en contact du produit.
- 2. Le diaphragme est un composant important, ne pas endommager la déformation du diaphragme.
- 3. Protection contre la foudre : pour assurer un fonctionnement fiable du produit, il est conseillé d'installer des dispositifs de protection contre la foudre sur site et de s'assurer que le produit et l'alimentation sont mis à la terre de manière fiable.
- 4. Options de câble : la longueur de câble par défaut est zéro et il existe trois matériaux de câble au choix. Le matériau du câble peut être du polyéthylène, sauf indication contraire. Si un matériau de câble différent est requis, veuillez le spécifier dans le bon de commande.
- 5. Exigences particulières : en cas de fortes vibrations, de force d'impact instantanée, de fortes interférences électromagnétiques ou RF et d'autres exigences particulières, veuillez informer et indiquer dans la commande.
| Guide de commande de Transmetteur de capteur de pression industriel | ||||||||
| BP93420XX | Transmetteur de pression | |||||||
| Code | Construction générale | |||||||
| IB | Transmetteur de pression général | IX | Transmetteur de pression avec affichage | |||||
| IE | Transmetteur de pression aéronautique résistant aux chocs | IIC/III | Transmetteur de pression industriel général/avec affichage | |||||
| IF | Transmetteur de pression étanche à l'humidité | IIE/IIIE | Transmetteur de pression général/avec affichage | |||||
| IN | Transmetteur de pression dédié à la climatisation | |||||||
| IC | Transmetteur de pression haute température | |||||||
| IQ/IQT | Transmetteur de pression à grand diaphragme/haute température | |||||||
| Plage de mesure | -100kPa…0kPa ~ 35kPa…3.5MPa | |||||||
| (0-X)Kpa ou MPa | X : Indique la plage de mesure réelle | |||||||
| Code | Alimentation | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Autre | |||||||
| Code | Signal de sortie | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Code | Raccord de pression | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Autre | |||||||
| Code | Connexion électrique | |||||||
| B1 | Hirschmann | |||||||
| B2 | Prise PG7 | |||||||
| B3 | Sortie de câble scellée | |||||||
| B4 | Boîtier industriel 2088 | |||||||
| B5 | Boîtier industriel 2088 avec affichage | |||||||
| B6 | Autre | |||||||
| Code | Type de pression | |||||||
| G | Pression relative | |||||||
| A | Pression absolue | |||||||
| S | Pression de référence scellée | |||||||
