La mise en place deCapteur de pression industriel:

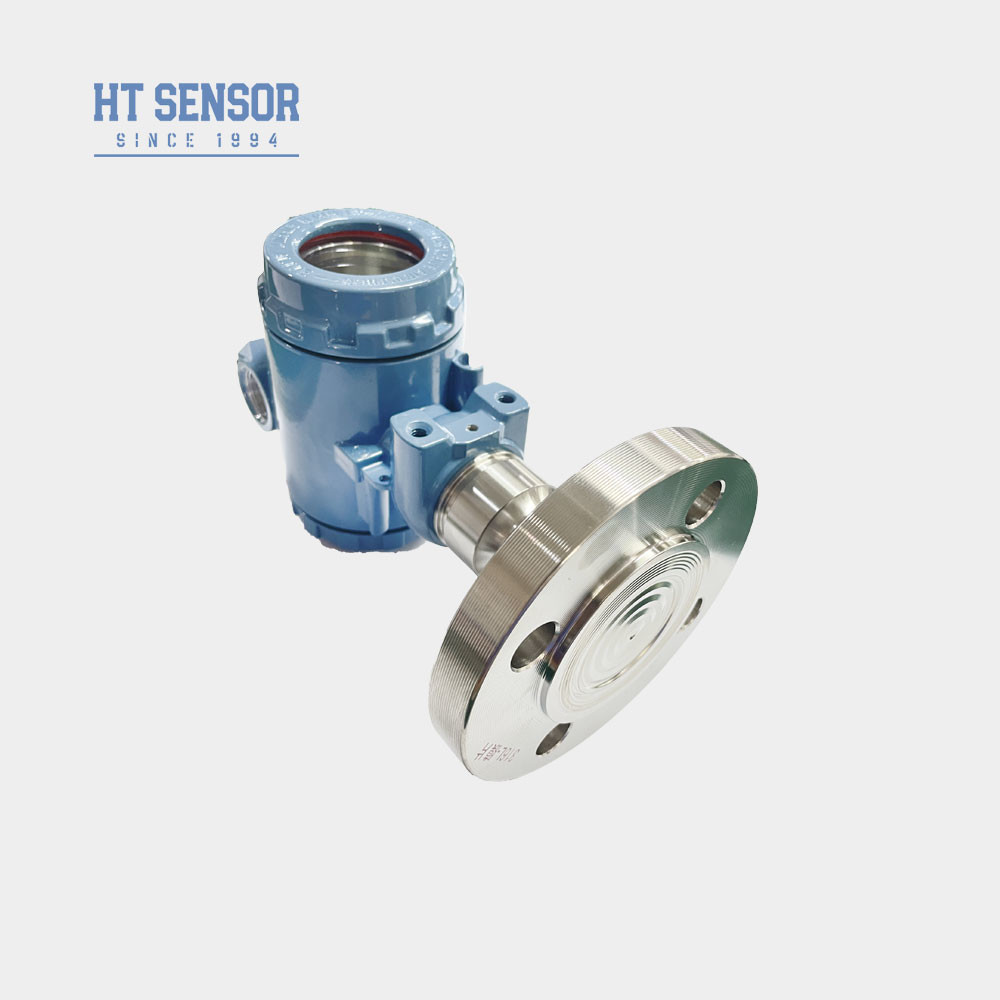

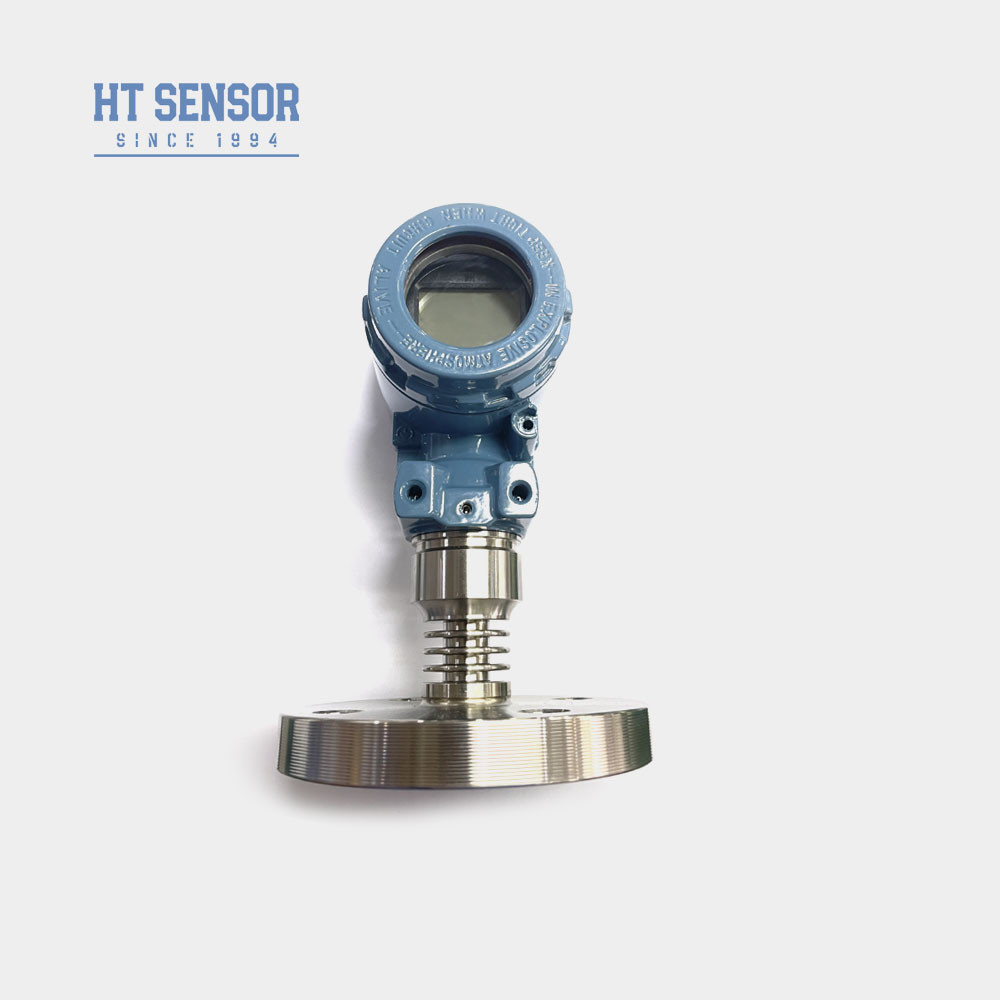

L'émetteur de pression BP93420-III-F utilise le noyau rempli d'huile de film résistif de silicium de la série HT comme élément de mesure du signal.Sa connexion par procédé implique le soudage direct d'un diaphragme d'isolation 316L et d'une bride assortieLe dissipateur de chaleur personnalisé est conçu pour s'adapter aux environnements à haute température.le circuit de traitement du signal convertit le signal du capteur en un signal de sortie standardDes essais rigoureux et un dépistage du vieillissement des composants, des produits semi-finis et des produits finis ont été effectués pour garantir une performance stable et fiable de l'émetteur.
| Paramètres de performance deCapteur de pression industriel |
| Plage de mesure |
- 100 kPa... 0 kPa 35 kPa... 20 MPa |
| Type de pression |
Pression de mesure, pression absolue, pression scellée |
| Surcharge |
≤ 1,5 fois la plage nominale |
| Précision @ 25°C |
±0,25% (typique) ±0,5% (maximum) |
| Répétabilité et hystérésis |
0Les émissions de dioxyde de carbone sont les émissions de dioxyde de carbone les plus élevées enregistrées. |
| Stabilité à long terme |
± 0,1% F.S./Année (typique) ± 0,2% F.S./Année (max.) |
| Dérive de température au point zéro |
Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage de qualité supérieure. |
| Dérive de température à pleine échelle |
Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage de qualité supérieure. |
| Réponse de fréquence |
2.4 Khz |
| Température de compensation |
0-70°C ((≤10mpa, personnalisable) |
| Température de fonctionnement |
-20°C à 80°C |
| Température de stockage |
-40°C à 120°C |
| Vibration |
10g,55Hz 2kHz |
| Matériel de logement |
304,316L |
| Matériau du diaphragme |
autres |
| Résistance à l'isolation |
100 MΩ 100 VDC |
| Classement de protection |
Pour la protection contre la corrosion |
| Sceau à anneau O |
Ruban fluoré |
| Le poids |
~ 4 kg |
Caractéristiques du produitTransmetteur de capteurs de pression industriels:
- 1. large plage de mesure, diverses options d'interface de pression
- 2. Variété des options de signal de sortie
- 3. réglable zéro et pleine échelle
- 4- Haute précision, plusieurs connexions de processus stériles
Applications deTransmetteur de capteurs de pression industriels:
- Convient pour la mesure de gaz et de liquides non corrosifs avec 316L.
- Les industries médicales, biopharmaceutiques et d'hygiène alimentaire pour le traitement stérile.
- Utilisé dans les industries du papier et chimique, ainsi que pour le niveau des eaux usées et des boissons.
| Signal de sortie ofTransmetteur de capteurs de pression industriels |
Voltage d'alimentation |
Type de sortie |
| 4 à 20 mA |
12 à 30 VDC |
2 fils /3 fils |
Fil 2/3/4 |
| 0/1 à 5 V |
| Conseils de commandefTransmetteur de pression industriel |
- 1. Assurer la compatibilité: lors de la sélection d'un produit, veuillez confirmer si le support testé est compatible avec les parties de contact du produit.
- 2. Produits à l'épreuve des explosions: Veuillez noter que les produits répondent au certificat de sécurité inhérent à l'épreuve des explosions CNEX.
3. Protection contre la foudre: Pour assurer un fonctionnement fiable du produit, il est conseillé d'installer des dispositifs de protection contre la foudre sur place et de s'assurer que le produit et l'alimentation sont reliés à la terre de manière fiable.
4Ce produit est livré sans câble, si nécessaire, vous pouvez communiquer avec le personnel de l'entreprise, et indiquer dans la commande.
5Exigences particulières: en cas de fortes vibrations, de force d'impact instantanée, d'interférences électromagnétiques ou radiofréquences fortes et d'autres exigences particulières,S'il vous plaît informer et indiquer dans l'ordre.
| Guide de commandeCapteur de pression industriel |
| BP93420XX |
Transmetteur de pression |
| |
Le code |
Construction du schéma |
| IB |
Transmetteur de pression générale |
Les États membres |
Affichage du transmetteur de pression |
| IE |
Transmetteur de pression de l'aviation résistant aux chocs |
IIC/III |
Général industriel/ Transmetteur de pression à écran |
| Si |
Transmetteur de pression à l'épreuve de l'humidité |
Les États membres |
Transmetteur de pression général/affichage |
| Dans |
Transmetteur de pression dédié pour la climatisation |
|
|
| C.I. |
Transmetteur à haute température |
|
|
| Le QI/TQI |
Grand diaphragme/émetteur à haute température sous pression |
|
|
| |
Plage de mesure |
- 100 kPa... 0 kPa ~ 35 kPa... 3,5 MPa |
| (0-X) Kpa ou MPa |
X: indique la plage de mesure réelle |
| |
Le code |
Énergie |
| D1 |
24 VDC |
| D2 |
5 VDC |
| D3 |
Autres |
| |
Le code |
Signal de sortie |
| S1 |
4 à 20 mADC |
S5 |
0 à 20 mADC |
| S2 |
1 à 5 VDC |
S6 |
0 à 10 VDC |
| S3 |
0 à 5VDC |
S7 |
0Pour les conducteurs de véhicules à moteur |
| S4 |
0 à 10 mADC |
|
|
| |
Le code |
Connexion sous pression |
| J1 |
Une M20×1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
Le 7/16-20UNF |
| J5 |
Autres |
| |
Le code |
Connexion électrique |
| B1 |
Je suis Hirschmann. |
| B2 |
PG7 prise de courant |
| B3 |
Sortie du câble scellé |
| B4 |
2088 Enveloppes industrielles |
| B5 |
2088 Enveloppe industrielle avec affichage |
| B6 |
Autres |
| |
Le code |
Type de pression |
| G |
Pression de mesure |
| Une |
Une pression absolue |
| S |
Pression de référence scellée |
Questions fréquentes:
1Q: Quelles sont les caractéristiques de vos émetteurs de capteurs de pression?
A: haute précision, durabilité et excellentes performances.
2Q: Puis-je personnaliser des spécifications spéciales?
R: Oui, nos ingénieurs peuvent personnaliser les produits pour répondre à des besoins spécifiques. Nous fournissons le service OEM et ODM.
3Q: Quelle est votre capacité de production?
R: Nos installations de fabrication peuvent produire jusqu'à 30 000 émetteurs de capteurs de pression par mois, nous sommes donc pleinement capables de répondre aux besoins des commandes à grande échelle.Il est conseillé de contacter notre équipe de vente à l'avance pour assurer une production et une livraison harmonisées..
4Q: Quel est le délai de livraison typique?
R: 5 à 8 jours ouvrables pour les modèles standard.
5Q: Quel est le prix des produits?
R: Prix compétitifs avec remises pour les commandes en vrac ou les partenaires à long terme.
6. Q: Quelle est la garantie de vos produits? Et service après-vente?
R: Notre temps de garantie est de 24 mois après l'expédition, et notre service après-vente répondra à vos questions dans les 24 heures, l'instruction à distance par le réseau PC est toujours disponible.
