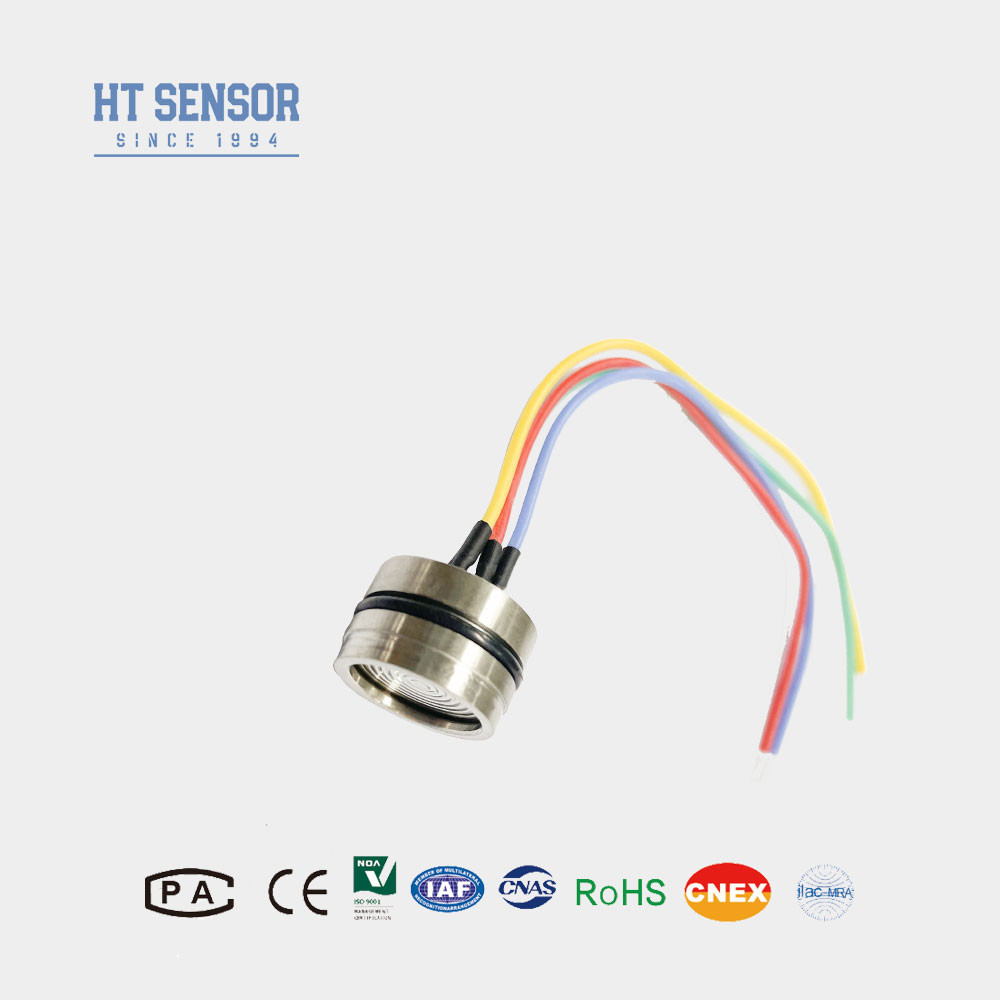

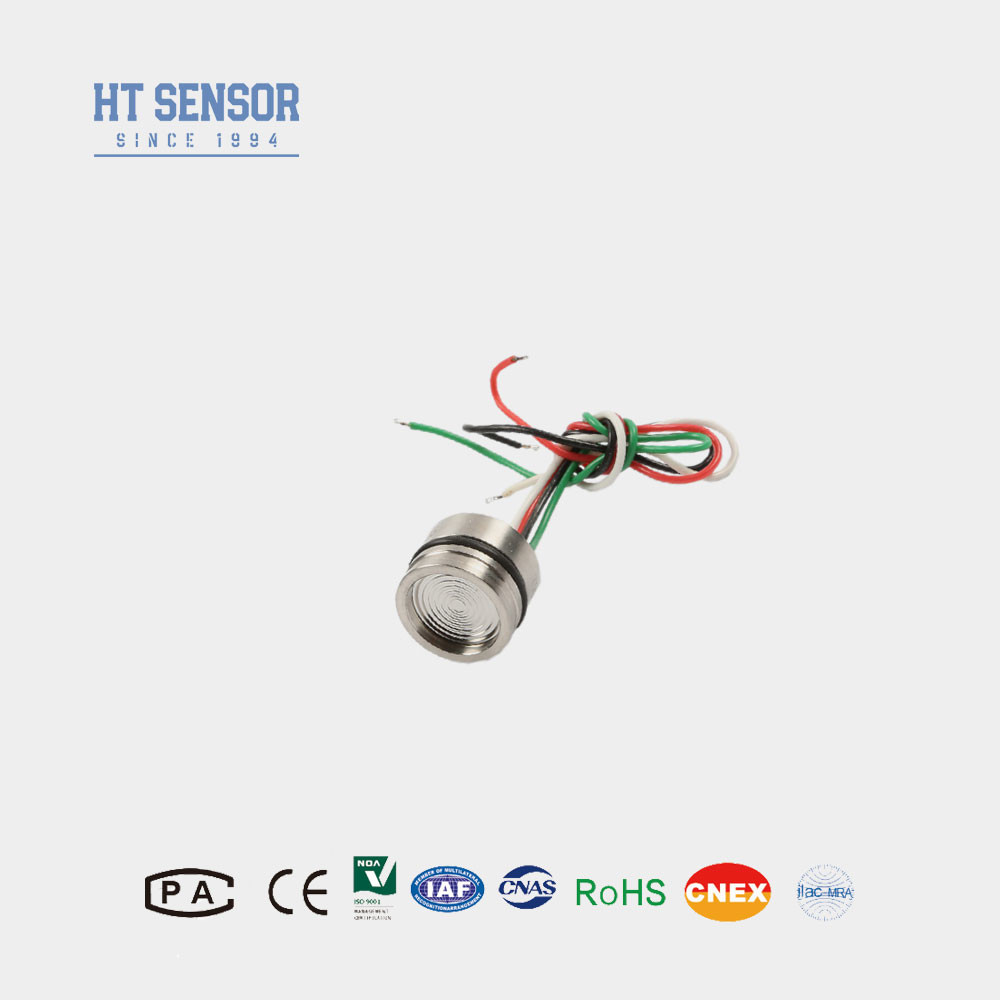

19 mm Piézo-résistant Capteur de pression de silicium Le processus de soudage du diaphragme assure les performances
HT19 Silicium sous pressionCapteur
Introduction du capteur de pression en silicium rempli d'huile:
- Le capteur est équipé d'une puce à pression en silicium de qualité internationale, de haute stabilité et de haute précision.
- Des algorithmes de compensation de température sophistiqués sont mis en œuvre pour fournir des mesures précises et fiables sur une large plage de températures de fonctionnement.
- S'appuyant sur plus de 30 ans d'expertise en développement et en fabrication, le capteur subit des processus de contrôle de qualité stricts pour assurer une fiabilité et des performances exceptionnelles.
- L'excellente stabilité et les capacités du produit ont gagné la reconnaissance et la confiance des utilisateurs du monde entier.
- Ces descriptions optimisées mettent en évidence le design avancé, l'ingénierie de précision,et des mesures rigoureuses de contrôle de la qualité qui contribuent aux performances et à la fiabilité exceptionnelles du capteur de pression en silicium piézorésistif HT19.
Caractéristiques du produitun capteur de pression en silicium rempli d'huile:
- Large plage de mesure: 0 à 10 KPa à 100 MPa
- Élément de détection au silicium piézorésistif
- Pour les appareils à sous-système, les caractéristiques suivantes doivent être respectées:
- Montage à anneaux O
- Haute précision et stabilité.
Applications d'un détecteur de pression en silicium rempli d'huile:
- Pression de mesure du gaz et du liquide
- Exploitation pétrolière
- L'approvisionnement en eau et en chaleur de la ville
- Système de contrôle de processus
- Inspection de l'aviation et de la navigation
- Pression hydraulique
Données électriques du capteur de pression en silicium
- L'offre:1.5mADC
- Impédance d'entrée:3KΩ~6KΩ
- Impédance de sortie:2.5KΩ~6KΩ
- Résistance à l'isolation:≥ 100MΩ/50VDC
- Voltage d'isolation: 500 VAC entre le boîtier et la connexion électrique ne causera pas de dommages
- Compatible avec l'acier inoxydable 316L
Caractéristiques du capteur de pression en silicium rempli d'huile
| Paramètres de performance: |
| Plage de mesure |
Épaisseur (G) |
10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa et 2000KPa |
| Absolute (A) |
Les émissions de gaz à effet de serre sont calculées en fonction de la fréquence d'émission. |
| Sélectionné |
Le système de mesure de la température doit être conforme à l'état d'urgence de la température. |
| |
Le type |
Je suis désolé. |
Unité |
| Linearité |
± 0.15 |
± 0.3 |
% F.S. |
| Répétabilité |
0.05 |
0.1 |
% F.S. |
| Hystérésis |
0.05 |
0.1 |
% F.S. |
| Débit de compensation nul |
0 ± 1 |
0 ± 2 |
MV |
| Produit à grande échelle |
≤ 20 KPa |
50 ± 10 |
50 ± 30 |
MV |
| ≥ 35 kPa |
100 ± 10 |
100 ± 30 |
MV |
| Température de décalage zéro. |
≤ 20 KPa |
± 1 |
±2 |
% F.S. |
| ≥ 35 kPa |
± 0.5 |
± 1 |
% F.S. |
| Température à pleine échelle. |
≤ 20 KPa |
± 1 |
±2 |
% F.S. |
| ≥ 35 kPa |
± 0.5 |
± 1 |
% F.S. |
| Temps compensé. |
≤ 20 KPa |
0 ¢ 50 |
°C |
| ≥ 35 kPa |
0 ¢ 70 |
°C |
| Température de fonctionnement |
- 20 ¢ 80 |
°C |
| Température de stockage |
- 40 ¢ 125 |
°C |
| Surcharge admissible |
Prenez la plus petite valeur entre 3 fois l'échelle complète ou 120MPa |
|
| Pression de rupture |
5 fois la taille totale |
|
| Stabilité à long terme |
0.2 % |
F.S./année |
| Matériau du diaphragme |
autres |
|
| Résistance à l'isolation |
Pour les appareils à courant alternatif |
|
| Vibration |
Aucun changement dans des conditions de 10gRMS, de 20 Hz à 2000 Hz |
|
| Le choc |
100 g, 11 ms |
|
| Temps de réponse |
≤ 1 ms |
|
| Sceau de l'anneau O |
Déchets d'acier ou d'acier |
|
| Remplissage du milieu |
Huile de silicium |
|
| Le poids |
28 g |
|
| Les paramètres sont testés dans les conditions suivantes: courant constant de 1,5 mA et température ambiante de 25 °C |
Dimension
Le numéro d'immatriculation
1Au cours de l'assemblage, faites attention à la coordination de la taille du noyau et du boîtier de l'émetteur pour obtenir l'étanchéité à l'air requise.
2. Pendant le processus d'assemblage du boîtier, assurez-vous qu'il est aligné verticalement et appliquez une pression uniforme pour éviter de bloquer ou d'endommager la plaque de compensation.
3Si le support d'essai est incompatible avec le diaphragme central et le matériau du boîtier (316L), des instructions spéciales doivent être fournies lors de la commande.
4Évitez de presser le diaphragme du capteur avec des mains ou des objets tranchants pour éviter la déformation ou la perforation du diaphragme et des dommages au noyau.
5. Gardez le port de pression du noyau de jauge ouvert à l'atmosphère pour empêcher l'entrée d'eau, de vapeur d'eau ou de matières corrosives dans la chambre de pression négative du noyau de jauge.
6. En cas de modification de l'épingle, veuillez consulter l'étiquette du produit.
