Transducteur de diaphragme à décharge de 4 à 20 mA Capteur de pression en acier inoxydable Transmetteur de niveau
Product Details
| Modèle n °: | BPHT24 | Gamme: | Pour les appareils à combustion interne |
|---|---|---|---|
| Pouvoir: | Le régulateur doit être équipé d'un dispositif de régulation de la tension. | Sortir: | 4-20mA /0,5-4,5VDC et ainsi de suite |
| Fil: | G1/2 1/2NPT M20*1.5 | Type de pression: | Pression de mesure, pression absolue, pression scellée |
| Taper: | Capteur affleurant de transmetteur de pression de diaphragme | Milieu de mesure: | Liquide, gaz, colle pour boissons, etc. |
| Mettre en évidence |
Transmetteur de détecteur de pression par diaphragme,Transmetteur de capteur de pression de 4 à 20 mA,Transmetteur de capteur de pression en acier inoxydable |
||
Product Description

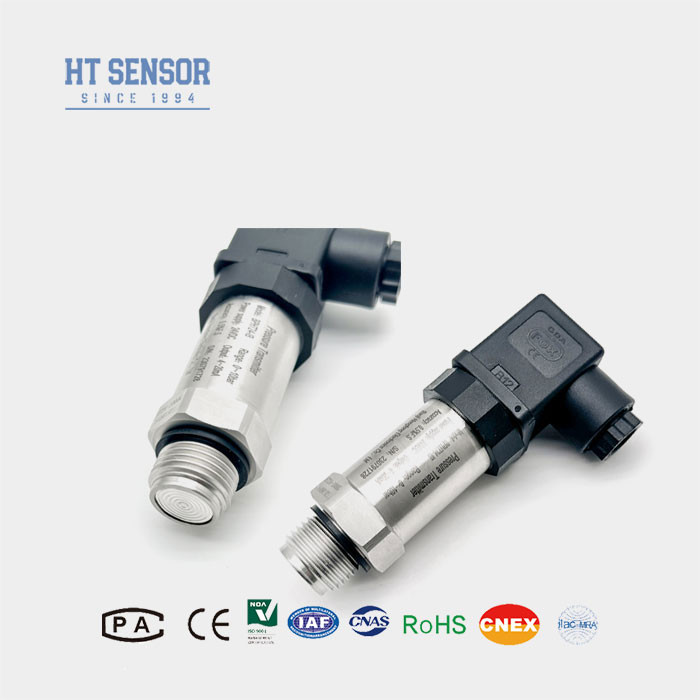

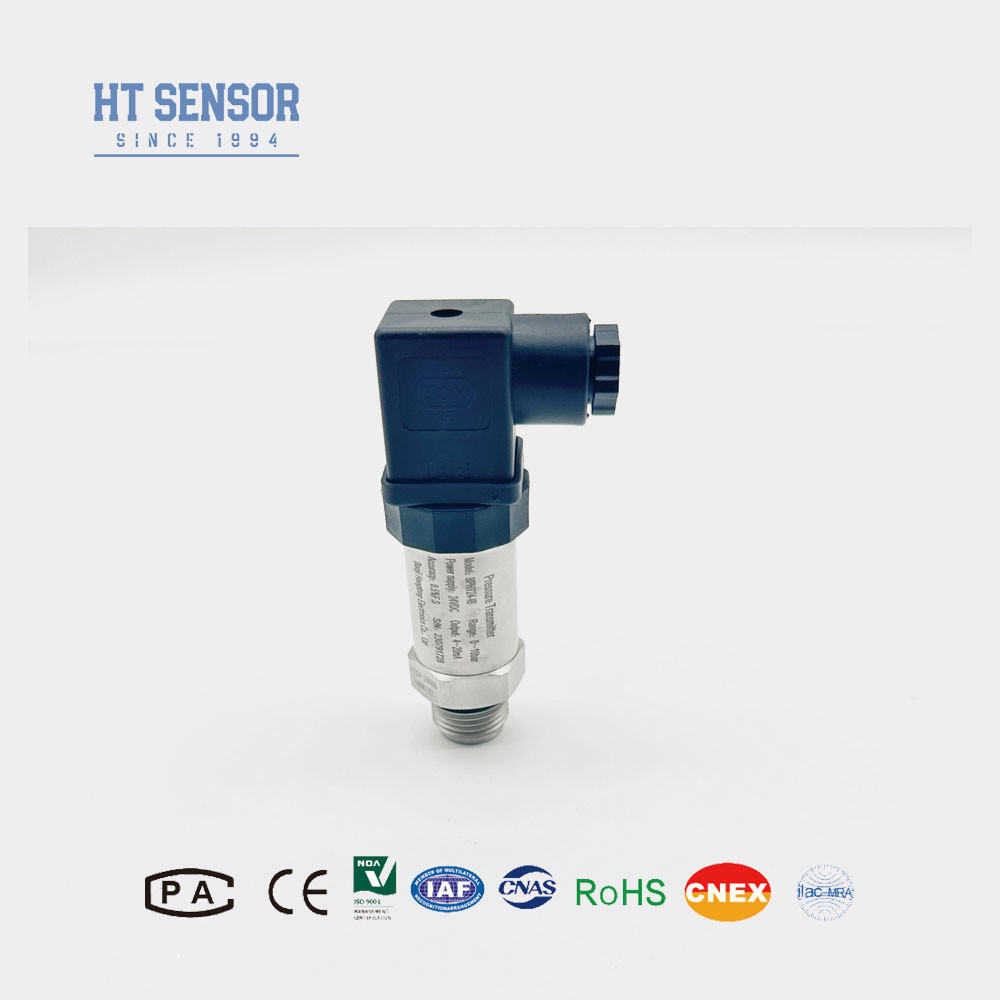

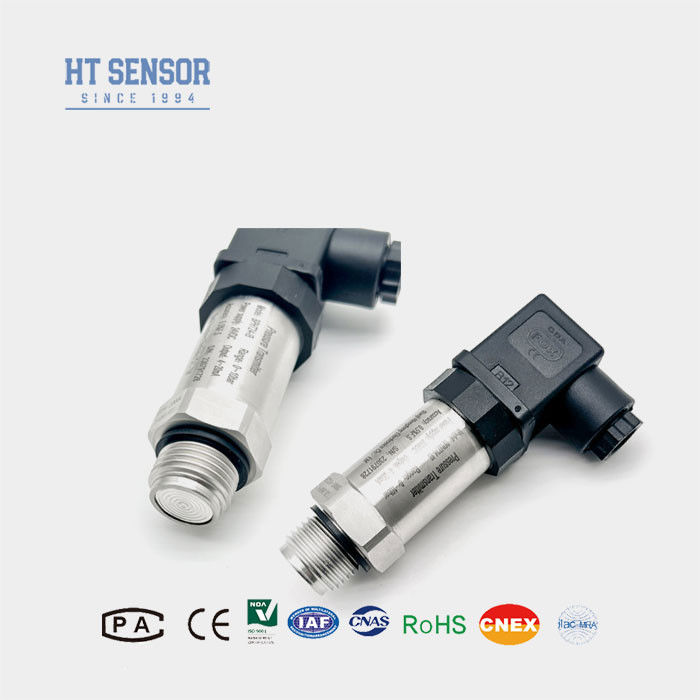

Transducteur de diaphragme à décharge de 4 à 20 mA Transmetteur de capteur de pression en acier inoxydable
Capteur de transmission de pression BPHT24
Introduction du capteur de pression du diaphragme de décharge:
Le capteur de pression du diaphragme à décharge BPHT24 a une conception filetée et une construction à membrane plate.L'émetteur de pression sanitaire est un émetteur de pression sanitaire adapté à la mesure du processus alimentaire.L'interface de pression de rinçage peut être réalisée au moyen de fils de pouce ou de pinces et de tubes sanitaires, qui sont composés de pinces et de tubes sanitaires.L'émetteur de pression BPHT24 est largement utilisé dans les aliments, pharmaceutique, brassage, fermentation et autres industries, divisées en type conventionnel, type dissipateur de chaleur à haute température, type film plat à insertion de carton, type rempli d'huile de pince (type sanitaire),Type de film plat à pinceau, type de film à vide, tous en acier inoxydable.
Caractéristiques du produitd'un capteur de pression à diaphragme à décharge:
1- Différentes options d'interface sous pression.
2Conçus pour des applications hygiéniques afin d'éviter une mise à l'échelle moyenne.
3- Haute précision avec une structure en acier inoxydable.
4Facile à nettoyer.
Applicationsd'un capteur de pression à diaphragme à décharge:
- Ce produit est conçu pour mesurer des gaz et des liquides non corrosifs à l'aide d'un matériau de 316L.
- Il est particulièrement adapté aux applications dans les industries de la protection de l'environnement et chimique.
- Le produit est également largement utilisé dans les industries maritime et aéronautique en raison de sa fiabilité et de sa précision élevées.
- En outre, ce transmetteur de pression est idéal pour une utilisation dans les industries médicale, biopharmaceutique et d'hygiène alimentaire où la précision et la propreté sont de la plus haute importance.
| Paramètres de performanced'un capteur de pression à diaphragme à décharge | |
| Plage de mesure | Pour les appareils à combustion électrique |
| Type de pression | Pression de mesure, pression absolue, pression scellée |
| Surcharge | ≤ 1,5 fois la plage nominale |
| Précision @ 25oC | ±0,25% (typique) ±0,5% (maximum) |
| Répétabilité et hystérésis | 0Les émissions de dioxyde de carbone sont les émissions de dioxyde de carbone les plus élevées enregistrées. |
| Stabilité à long terme | ± 0,1% F.S./Année (typique) ± 0,2% F.S./Année (max.) |
| Dérive de température au point zéro | Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage de qualité supérieure. |
| Dérive de température à pleine échelle | Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage de qualité supérieure. |
| Réponse de fréquence | 2.4 Khz |
| Température de compensation | Pour le calcul de la température de l'air, il est nécessaire de déterminer la température de l'air. |
| Température de fonctionnement | -20°C à 80°C |
| Température de stockage | -40°C à 120°C |
| Vibration | 10 g,55 Hz ~ 2 kHz |
| Matériel de logement | 304,316L |
| Matériau du diaphragme | autres |
| Résistance à l'isolation | 100 MΩ 100 VDC |
| Classification à l'épreuve des explosions | Ex II C T6 Ga |
| Classement de protection | Pour la protection contre la corrosion |
| Sceau à anneau O | Ruban fluoré |
| Le poids | - 0,2 kg |
| Signal de sortie | Voltage d'alimentation | Type de sortie |
| 4 à 20 mA | 12 à 30 VDC | Fil 2/3/4 |
| 0 à 10/20 mA | 3 fils |
|
| 0/1 à 5 V | ||
| 0/1 à 10 V | ||
| 0.5 à 4,5 V | 5 VDC | |
| Protocole de communication RS485 | 3.6 ~ 30V / batterie | 4 fils |
| Conseils pour commander |
- Veuillez vous assurer que le milieu d'essai est compatible avec la partie de contact du produit avant de faire une sélection.
- Veuillez noter que les produits à l'épreuve des explosions ne sont pas fournis avec des têtes d'affichage numériques lors de la commande.
- Lors de la commande d'un émetteur équipé d'une tête d'affichage LCD ou LED, s'assurer que l'alimentation électrique n'est pas inférieure à 20 VDC.
- Pour un fonctionnement fiable, il est recommandé d'installer des dispositifs de protection contre la foudre sur le terrain et de garantir une bonne mise à la terre du produit et de l'alimentation.
- La plage de température de fonctionnement nominale de l'anneau O en caoutchouc fluoré est comprise entre -20°C et 250°C. Si la température de fonctionnement est inférieure à -20°C, veuillez choisir un anneau O EPDM.
- La longueur par défaut du câble est de 1,5 m et il existe trois matériaux de câble au choix.Si vous avez besoin d'un autre matériau de câble, veuillez le préciser dans l'ordre.
- S'il y a des exigences particulières telles que des vibrations fortes, une force d'impact instantanée ou une forte interférence électromagnétique ou RF, veuillez nous en informer et l'indiquer dans la commande.
| Guide des commandesd'un détecteur de pression du diaphragme à décharge | ||||||||
| BPHT24 | Transmetteur de pression | |||||||
| Le code | Construction du schéma | |||||||
| Les États membres | Affichage du transmetteur de pression | IIC/III | Général industriel/ Transmetteur de pression à écran | |||||
| T | Transmetteur de pression résistant aux températures élevées | |||||||
| Plage de mesure | Pour les appareils à combustion électrique | |||||||
| (0-X) Kpa ou MPa | X: indique la plage de mesure réelle | |||||||
| Le code | Énergie | |||||||
| D1 | 24 VDC | |||||||
| D2 | 5 VDC | |||||||
| D3 | Autres | |||||||
| Le code | Signal de sortie | |||||||
| S1 | 4 à 20 mADC | S5 | 0 à 20 mADC | |||||
| S2 | 1 à 5 VDC | S6 | 0 à 10 VDC | |||||
| S3 | 0 à 5VDC | S7 | 0Pour les conducteurs de véhicules à moteur | |||||
| S4 | 0 à 10 mADC | |||||||
| Le code | Connexion sous pression | |||||||
| J1 | Une M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | Le 7/16-20UNF | |||||||
| J5 | Autres | |||||||
| Le code | Connexion électrique | |||||||
| B1 | Je suis Hirschmann. | |||||||
| B2 | PG7 prise de courant | |||||||
| B3 | Sortie du câble scellé | |||||||
| B4 | 2088 Enveloppes industrielles | |||||||
| B5 | 2088 Enveloppe industrielle avec affichage | |||||||
| B6 | Autres | |||||||
| Le code | Type de pression | |||||||
| G | Pression de mesure | |||||||
| Une | Une pression absolue | |||||||
| S | Pression de référence scellée | |||||||
FAQ:
Q1: Êtes-vous une société de fabrication?
R1: Oui, nous sommes une société de fabrication avec plus de 29 ans d'expérience.
Q2: Produits sur mesure
R2: Nous offrons des services OEM et de conception personnalisée pour répondre à vos exigences spécifiques.
Q3: Garantie de la qualité
R3: Nos produits sont livrés avec une garantie limitée de 12 à 18 mois à compter de la date d'expédition à l'acheteur original.Nous fournissons gratuitement le remplacement ou la réparation des produits défectueux dans cette période de garantieVeuillez noter que cette garantie ne couvre pas les appareils qui ont été modifiés, mal utilisés ou négligés.
Q4: Expédition et emballage
R4: Nous expédions généralement nos produits en utilisant des services express internationaux tels que UPS, FedEx, DHL et INT. Le fret est prépayé, mais nous pouvons également utiliser votre compte d'expédition pour la collecte.Nos produits sont emballés selon les exigences de l'emballage d'exportation standard et comprennent une certification d'inspection.
Q5: Contactez-nous
A5: Notre équipe de vente dédiée est prête à vous aider pour toute question technique ou commerciale. Vous pouvez nous laisser un message ou cliquer sur l'option Service en ligne pour nous contacter.
