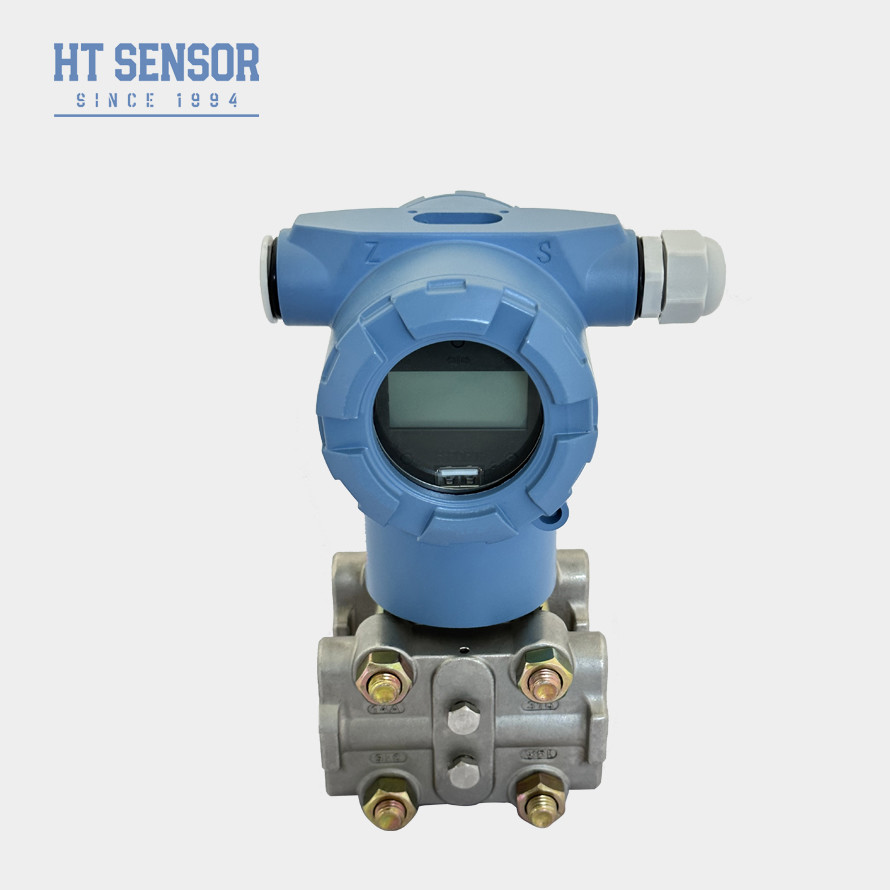

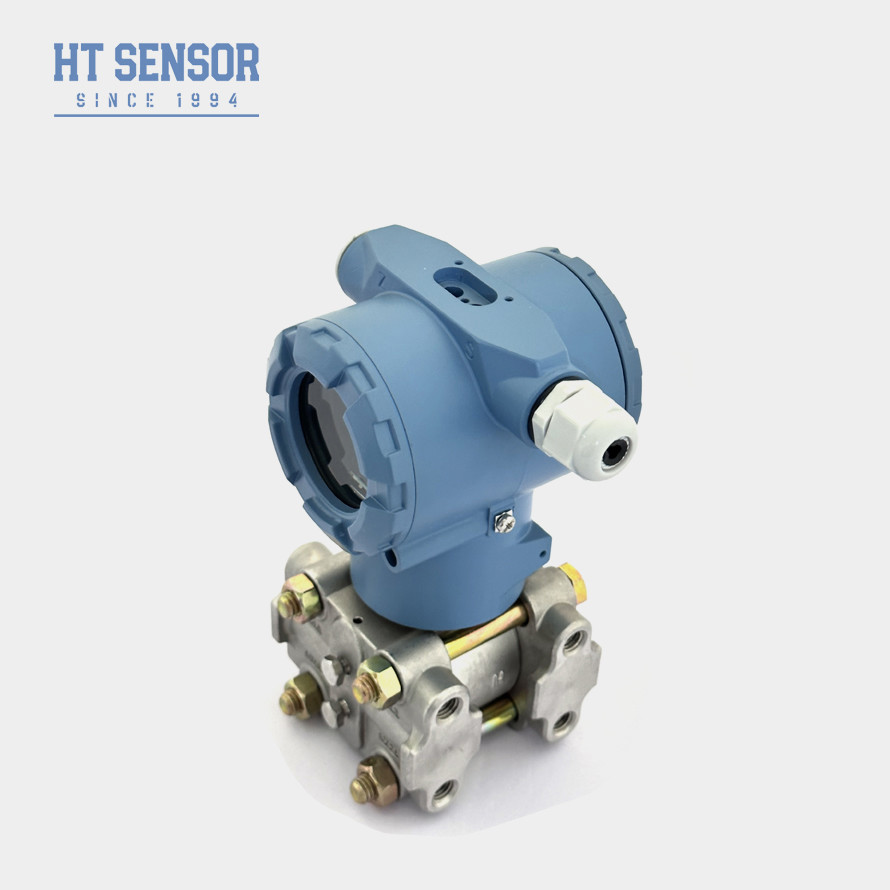

Transmetteur de pression différentielle 4-20mA avec HART, capteur de niveau à indicateur capacitif
Product Details
| Modèle N°.: | autres produits de l'industrie de la construction | Énergie électrique: | 15 à 42 VDC |
|---|---|---|---|
| Poids: | 30,6 kg | Stabilité: | +-0,2% F.S/Année |
| Type de pression: | La pression différentielle | Spécification: | 500 à 2000 kPa |
| Type: | Capteur de pression différentielle capacitive | Mesure du milieu: | Gaz et liquide |
| degré de précision: | 0.1% | Classification de propriété intellectuelle: | IP65 |
| Mettre en évidence |
émetteur de la différence 20mA de pression,transducteur de différence de pression,Capteur d'indicateur capacitif Transmetteur de pression différentielle |
||
Product Description
Introduction du transmetteur de pression différentielle capacitif:
HT3351 capteur de pression différentielle capacitive, la différence de pression ou la différence de pression pour modifier la valeur de capacité du capteur,le signal analogique obtenu par conversion AD, dans un signal numérique envoyé au microprocesseur.Après le calcul et le traitement du microprocesseur,le signal numérique de sortie est envoyé au circuit de commande courant après conversion numérique en analogique, et convertie en sortie de signal de courant analogique de 4 ~ 20mA. Pour la mesure de liquide, de gaz à petite portée.
Caractéristiques du produitd'un émetteur de pression différentielle capacitif:
1L'émetteur adopte une structure en acier inoxydable, une structure compacte, une installation facile.
2Après une compensation de température stricte et un dépistage du vieillissement, pour assurer des performances stables et fiables.
3L'interface électrique peut choisir de se brancher ou de se brancher directement.
Applicationsd'un émetteur de pression différentielle capacitif:
1. Convient pour la mesure de la pression différentielle de divers gaz ou liquides dans les pipelines dans les industries pétrolière, chimique, électrique, hydrologique et autres.
2- Mesure de la pression dans les tuyaux et les chambres.
Portée:
| Produits | Sortie analogique: deux fils 4-20mADC |
| Sortie numérique: deux câbles 4-20mADC et signal numérique variable superposé en accord avec HART | |
| Énergie électrique | tension d'alimentation 12,5-45 VDC |
| Charge limite | Résistance de charge maximale Rmax en boucle déterminée par la tension d'alimentation, voir le dessin ci-dessous. |
| Distance de communication | Max. 1,5 km, communication multi-adresse peut connecter 15 émetteurs intelligents Max. |
| Affichage | Display numérique à 4 chiffres, écran LCD à 5 chiffres, type pointeur. |
| À l'épreuve des explosions | ExiaIICT5;type de protection contre l'explosion |
| Zéro décalage | Peut être transféré positif ou négatif, mais ne peut pas dépasser la valeur maximale |
| Température | Température ambiante -40-85°C ((Lorsque vous choisissez un écran LCD: -20-70°C) |
| Température moyenne | -40 ∼ 104 °C |
| Pression statique et surpression d'un seul côté | 3.45KPa ((pression absolue) ¥31.2MPa ((pression de calibre) |
| Humidité relative | RH de 5 à 98% |
| Temps de mise en route | moins de 5 secondes. |
| Changement de capacité | Moins de 0,16 cm3 |
| Réglage de l'humidité | 0.20 ¢ 25 seconde |
| Alarme de défaillance | Si un dysfonctionnement se produit, la fonction de diagnostic automatique donnera une sortie de 3,9 ou 21,0 mA |
| Protection par configuration | Pour éviter que les données sont modifiées au hasard, peut utiliser un logiciel ou protéger le verrouillage des données d'enregistrement |
Principe de fonctionnementd'un émetteur de pression différentielle capacitif:
Comme le montre le principe de fonctionnement, la pression externe ou la différence de pression entraînera un certain changement dans la valeur de la capacité du capteur.il est converti en signal de fréquence et envoyé au microprocesseurAprès le calcul du microprocesseur, le signal de commande de courant est envoyé au circuit de commande de courant et converti en courant analogique de 4 à 20 mA.le microprocesseur est responsable de l'interaction et d'autres actions (affichage et réglage)Le port de communication pour la communication numérique a besoin du port spécial de notre société. Le module HART mettra en œuvre l'émetteur de communication HART.
Façons de mesurerd'un émetteur de pression différentielle capacitif:
Mesure du niveau de liquide:
Pour mesurer le débit de fluide, les robinets de pression doivent être percés sur le côté du conduit de procédé afin d'éviter le sédimentation des débris.l'émetteur doit être monté à côté ou sous les robinets sous pression, afin d'éviter que les bulles d'air ne soient déchargées dans le conduit de traitement.
Le FQA:
Q1: Êtes-vous une société de fabrication?
A1: Nous sommes fabricants avec plus de 29 ans d'expérience.
Q2:Produit sur mesure
A2:Nous fournissons des services OEM et de conception personnalisée.
Q3:Garantie de qualité
R3: Nos produits bénéficient d'une garantie limitée de 12 à 18 mois à compter de la date d'expédition jusqu'à l'acheteur original. Hengtong remplacera ou réparera les produits défectueux gratuitement.Cette garantie ne s'applique pas aux unités modifiées.Il a été maltraité, négligé.
Q4: Expédition et emballage
A4:Les produits sont généralement expédiés par Express international, y compris UPS,FedEx,DHL et INT pour le fret prépayé,vous pouvez également utiliser votre compte d'expédition pour récupérer,emballage d'exportation standard,y compris la certification d'inspection.
Q5: Contactez-nous
A5:Nous avons une équipe de vente active et expérimentée pour vous servir sur la question technique et la question commerciale.
