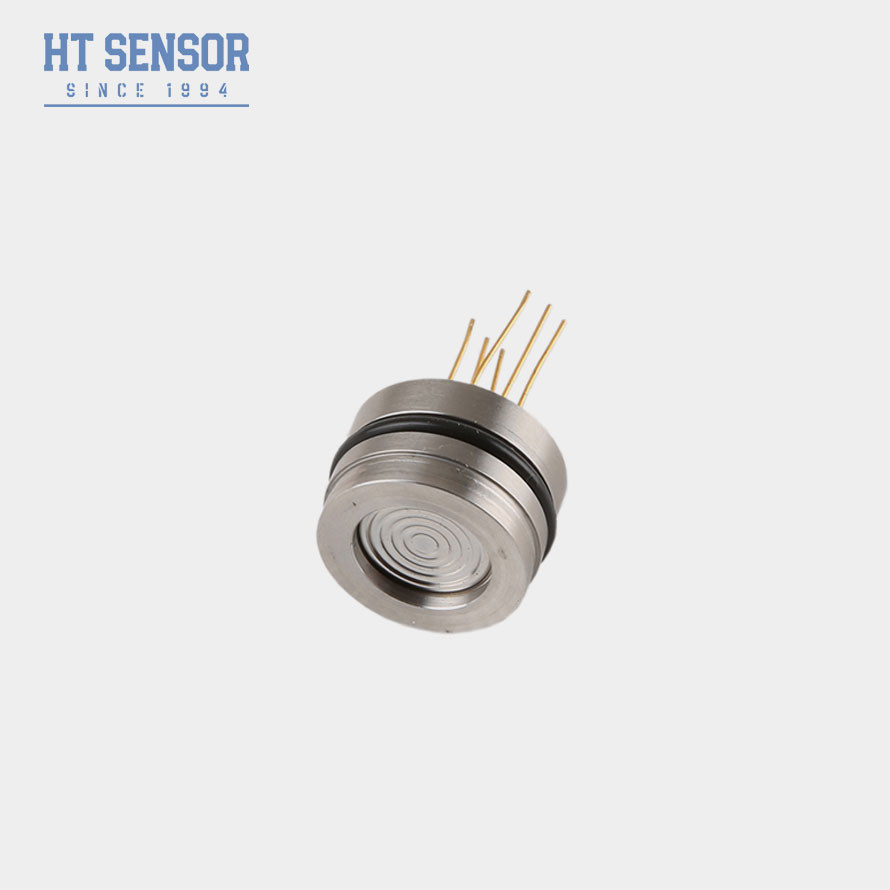

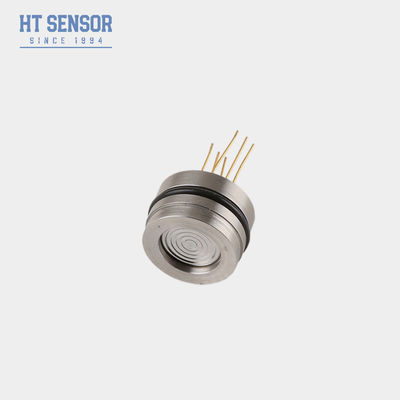

Capteur de pression à membrane en silicium diffusé HT19, cœur de capteur de niveau en acier inoxydable 316L
Product Details
| Matériel: | 316L en acier inoxydable | Plage minimale: | 10 kpa |
|---|---|---|---|
| Gamme maximale: | 60MPa | Fournir: | moins de 2 mA (valeur typique de 0,4-1,5 mA) |

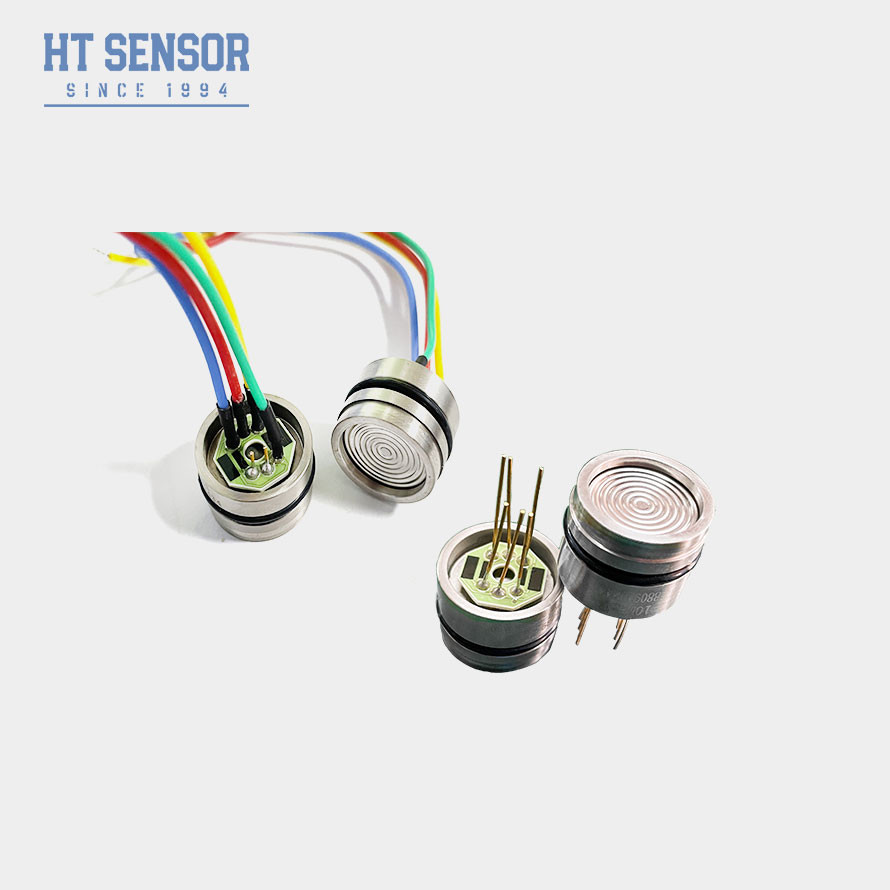

| Sortir: | signal mv (0 à 80 mv) | sélectionnable: | fil de silicone de Quatre-couleur |
| Modèle: | HT19 | Haut: | 12 mm /15 mm |
| Mettre en évidence |
Capteur de pression du diaphragme au silicium à diffusion,316L HT19 Capteur de pression,Capteur de niveau en acier inoxydable 316L |
||
Product Description
HT19 Capteur de pression du diaphragme au silicium à diffusion 316L Capteur de niveau en acier inoxydable
HT19 PiezoresistantD'autres produitsCapteur de pression
Introduction du capteur de pression en silicium de 15 mm:
HT19 capteur de pression en silicium piézorésistif, dont les principaux composants sont des éléments de détection en silicium à haute stabilité.Le paquet de détection utilise de l'huile de silicone pour transférer la pression d'un diaphragme en acier inoxydable 316L à l'élément de détectionL'effet piezoresistif du silicium diffus a été utilisé pour mesurer la pression air-liquide.C'est le capteur de silicium le plus couramment utilisé pour mesurer la pression et le prix est également moins cher que les autres types.
Caractéristiques du produitd'une épaisseur de 15 mm,:
- Une large plage de mesure: 0 ~ 10 kpa ~ 60 mpa.
- Capteur de type piézorésistif au silicium.
- Full316LSS, tout en titane ou membrane Hastelloy.
- Le joint O-ring.
- Haute précision et bonne stabilité.
Applicationsd'une largeur de 15 mm,
- Mesurer la pression des gaz et des liquides compatibles avec l'acier inoxydable 316L.
- Le forage pétrolier.
- La ville dispose d'un approvisionnement en eau et en chaleur.
- Système de contrôle de processus.
- Inspection aéronautique et marine.
- Il est hydraulique.
Performance électriqued'une épaisseur de 15 mm,:
- L'offre:1.5mADC
- Impédance d'entrée:3KΩ~6KΩ
- Impédance de sortie:2.5KΩ~6KΩ
- Résistance à l'isolation:≥ 100MΩ/50VDC
- Voltage d'isolation: 500 VAC entre le boîtier et la connexion électrique ne causera pas de dommages
- Compatible avec l'acier inoxydable 316L
Spécification des performances du capteur de pression en silicium:
| Paramètres |
La fréquence d'écoulement est de 0 à 10 KPa, de 20 KPa, de 35 KPa, de 100 KPa, de 200 KPa, de 350 KPa, de 700 KPa, de 1 MPa, de 2 MPa.3.5 MPa, 7 MPa, 10 MPa, 20 MPa, 40 MPa, 60 MPa, 100 MPa |
|||
| Typique | - Je vous en prie. | Unités | ||
| Pression Non linéaire |
± 0.15 |
± 0.3 | % F.S. | |
| Répétabilité sous pression et hystérésis | 0.02 | 0.05 | % F.S. | |
| Sortie nulle | 0 ± 1 | 0 ± 2 | MV | |
| Sortie de la portée | ≤ 20 KPa | 50 ± 10 | 50 ± 30 | MV |
| ≥ 35 KPa | 100 ± 10 | 100 ± 30 | MV | |
| Erreur de température nulle | ≤ 20 KPa | ± 1 | ±2 | % F.S. |
| ≥ 35 KPa | ± 0.5 | ± 1 | % F.S. | |
| Température d'erreur | ≤ 20 KPa | ± 1 | ±2 | % F.S. |
| ≥ 35 KPa | ± 0.5 | ± 1 | % F.S. | |
| Pression de preuve | 3X Dimension nominale ou 120 MPa, selon la valeur inférieure | Je vous en prie. | ||
| Plage de température de fonctionnement | - 20 à 80 | °C | ||
| Plage de température compensée | La fréquence d'écoulement de l'électricité doit être supérieure ou égale à: | °C | ||
| Plage de température de stockage | -40 à 125 | °C | ||
Note :Paramètre ci-dessus dans les conditions suivantes:Alimentation: 1,5 mA Température: 25°C
Dimension
| Conseils pour commander |
1Dans l'assemblage, l'attention doit être accordée à la coordination de la taille du noyau et du boîtier de l'émetteur pour atteindre l'étanchéité à l'air requise.
2Lors de l'assemblage de la coque, assurez-vous qu'elle est alignée verticalement et appliquez une pression uniforme pour éviter de vous coincer ou d'endommager la plaque de compensation.
3Si le support d'essai n'est pas compatible avec le diaphragme central et le matériau du boîtier (316L), des instructions spéciales doivent être fournies lors de la commande.
4Évitez de presser le diaphragme du capteur avec vos mains ou des objets tranchants pour éviter la déformation ou la perforation du diaphragme et des dommages au noyau.
5. Gardez le port de pression du noyau de pression du jauge ouvert à l'atmosphère pour empêcher l'entrée d'eau, de vapeur d'eau ou de matières corrosives dans la chambre de pression négative du noyau de pression du jauge.
6. En cas de modification de la broche, veuillez vous référer à l'étiquette d'expédition.
