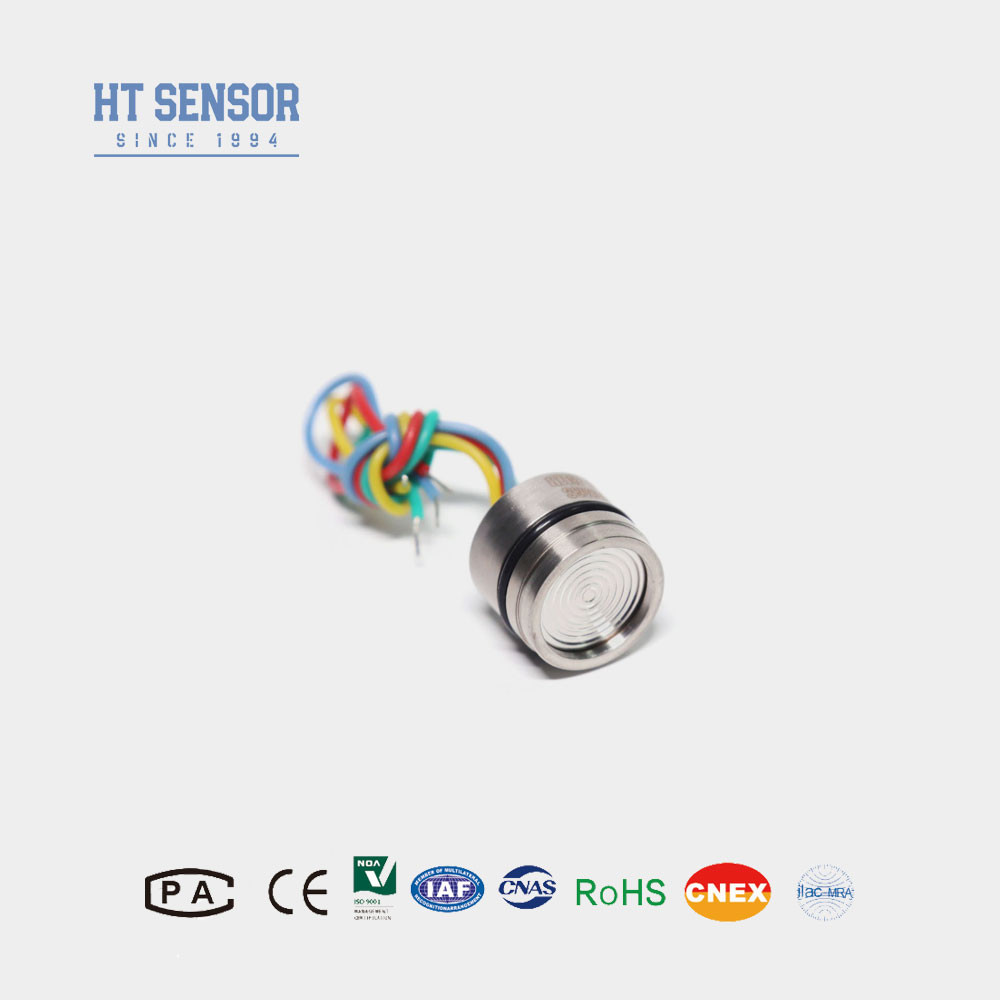

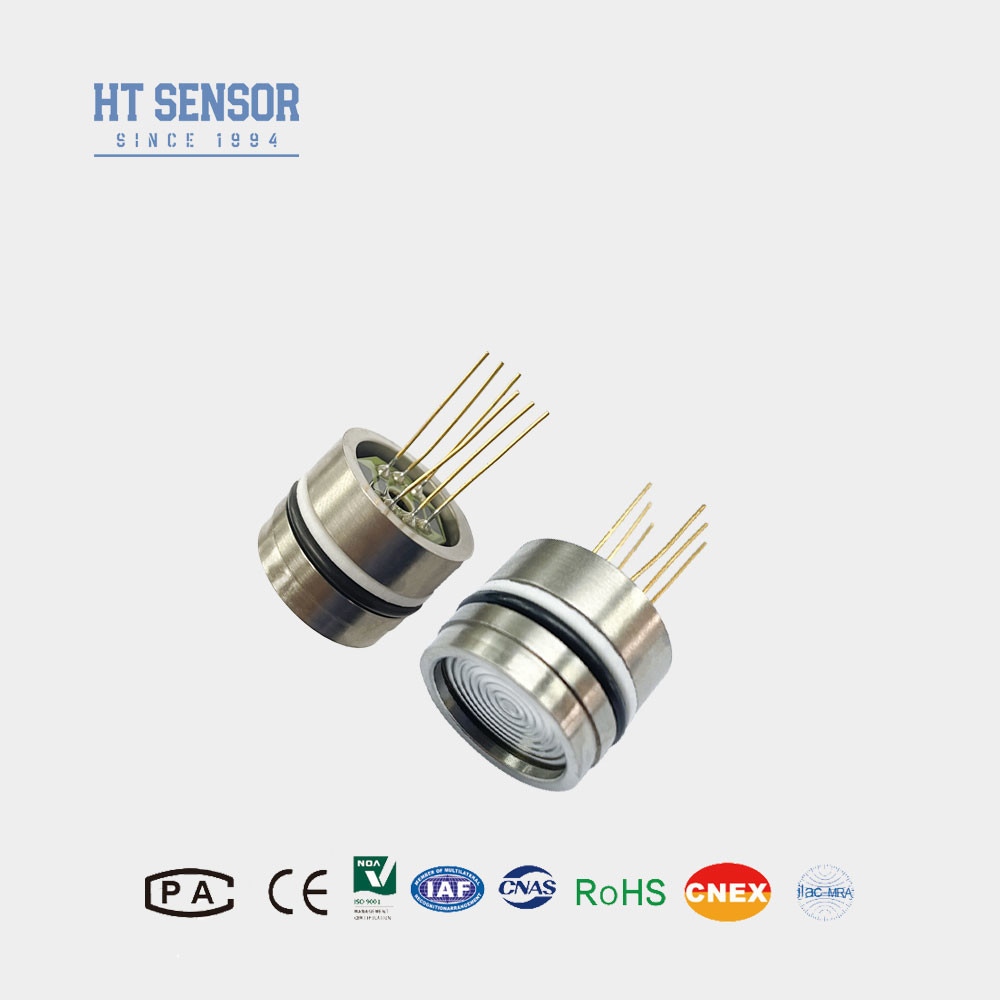

HT19F Piéphragme Capteur de pression au silicium Cellule Capteur piézoresistif
HT19F Précipitation du siliciumCapteur
Introduction du capteur de pression en silicium:
HT19F capteur de pression en silicium piézorésistif, dont le composant principal est un élément de détection en silicium diffus à haute stabilité.Encapsulation du capteur à l'aide d'une pression d'huile de silicone à partir d'un diaphragme en acier inoxydable de 316 l à l'élément de détection.Sensor de pression piézo-résistif utilisant une puce de silicium de haute stabilité et haute précision de pointe internationale, l'utilisation d'une conception optimisée de la tension de la base sintrée, SMT, liaison de fil d'or,soudage par diaphragme, revêtement sous vide élevé, élimination des contraintes du cycle de pression, vieillissement à haute température, compensation de la température et autres processus.expérience de production et innovation technique, les produits ont une excellente stabilité et des performances, largement reconnues par les utilisateurs.
Caractéristiques du produitdétecteur de pression en silicium:
- Large plage de mesure: 0 à 10 KPa à 100 MPa
- Élément de détection au silicium piézorésistif
- Pour les appareils à sous-système, les caractéristiques suivantes doivent être respectées:
- Montage à anneaux O
- Haute précision et stabilité.
Applications d'une épaisseur d'environ 50 mm:
- Pression de mesure du gaz et du liquide
- Exploitation pétrolière
- L'approvisionnement en eau et en chaleur de la ville
- Système de contrôle de processus
- Inspection de l'aviation et de la navigation
- Pression hydraulique
Données électriques du capteur de pression en silicium
L'offre:1.5mADC
Impédance d'entrée:3KΩ~6KΩ
Impédance de sortie:2.5KΩ~6KΩ
Résistance à l'isolation:≥ 100MΩ/50VDC
Voltage d'isolation: 500 VAC entre le boîtier et la connexion électrique ne causera pas de dommages
Compatible avec l'acier inoxydable 316L
Spécification de performance du capteur de pression en silicium
| Paramètres de performance: |
| Plage de mesure |
Épaisseur (G) |
10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa et 2000KPa |
| Absolute (A) |
Les émissions de gaz à effet de serre sont calculées en fonction de la fréquence d'émission. |
| Sélectionné |
Le système de contrôle de la température doit être équipé d'un système de contrôle de la température de l'air. |
| |
Le type |
Je suis désolé. |
Unité |
| Linearité |
± 0.15 |
± 0.3 |
% F.S. |
| Répétabilité |
0.05 |
0.1 |
% F.S. |
| Hystérésis |
0.05 |
0.1 |
% F.S. |
| Débit de compensation nul |
0 ± 1 |
0 ± 2 |
MV |
| Produit à grande échelle |
≤ 20 KPa |
50 ± 10 |
50 ± 30 |
MV |
| ≥ 35 kPa |
100 ± 10 |
100 ± 30 |
MV |
| Température de décalage zéro. |
≤ 20 KPa |
± 1 |
±2 |
% F.S. |
| ≥ 35 kPa |
± 0.5 |
± 1 |
% F.S. |
| Température à pleine échelle. |
≤ 20 KPa |
± 1 |
±2 |
% F.S. |
| ≥ 35 kPa |
± 0.5 |
± 1 |
% F.S. |
| Temps compensé. |
≤ 20 KPa |
0 ¢ 50 |
°C |
| ≥ 35 kPa |
0 ¢ 70 |
°C |
| Température de fonctionnement |
- 20 ¢ 80 |
°C |
| Température de stockage |
- 40 ¢ 125 |
°C |
| Surcharge admissible |
Prenez la plus petite valeur entre 3 fois l'échelle complète ou 120MPa |
|
| Pression de rupture |
5 fois la taille totale |
|
| Stabilité à long terme |
0.2 % |
F.S./année |
| Matériau du diaphragme |
autres |
|
| Résistance à l'isolation |
Pour les appareils à courant alternatif |
|
| Vibration |
Aucun changement dans des conditions de 10gRMS, de 20 Hz à 2000 Hz |
|
| Le choc |
100 g, 11 ms |
|
| Temps de réponse |
≤ 1 ms |
|
| Sceau de l'anneau O |
Déchets d'acier ou d'acier |
|
| Remplissage du milieu |
Huile de silicium |
|
| Le poids |
28 g |
|
| Les paramètres sont testés dans les conditions suivantes: courant constant de 1,5 mA et température ambiante de 25 °C |
Dimension
Le numéro d'immatriculation
1Au cours de l'assemblage, faites attention à la coordination de la taille du noyau et du boîtier de l'émetteur pour obtenir l'étanchéité à l'air requise.
2. Pendant le processus d'assemblage du boîtier, assurez-vous qu'il est aligné verticalement et appliquez une pression uniforme pour éviter de bloquer ou d'endommager la plaque de compensation.
3Si le support d'essai est incompatible avec le diaphragme central et le matériau du boîtier (316L), des instructions spéciales doivent être fournies lors de la commande.
4Évitez de presser le diaphragme du capteur avec des mains ou des objets tranchants pour éviter la déformation ou la perforation du diaphragme et des dommages au noyau.
5. Gardez le port de pression du noyau de jauge ouvert à l'atmosphère pour empêcher l'entrée d'eau, de vapeur d'eau ou de matières corrosives dans la chambre de pression négative du noyau de jauge.
6. En cas de modification de l'épingle, veuillez consulter l'étiquette du produit.
