HT-IQ Clampe à capteur montée à la chasse à l'air fermement scellée Transducteur de pression du diaphragme Capteur de pression du silicium
Product Details
| Numéro de modèle.: | HT-IQ | Gamme: | Pour les appareils à combustion interne |
|---|---|---|---|
| Type de câblage: | Pins de Kovar plaqués d'or ou 4 fils | Milieu de mesure: | AIR et eau et huile liquides |
| Dia: | 50.4 mm | Sortir: | Pour les appareils à commande numérique: |
| Pouvoir: | 1,5 mA | Taper: | Capteur de pression en silicium diffusé par écoulement |
| Matériel: | 316L en acier inoxydable | Fil: | 50.4 mm |
| Mettre en évidence |
Sensor monté sur le pinceau à écoulement serré,Transducteur de pression du diaphragme étroitement scellé,Capteur monté sur le diaphragme scellé |
||
Product Description

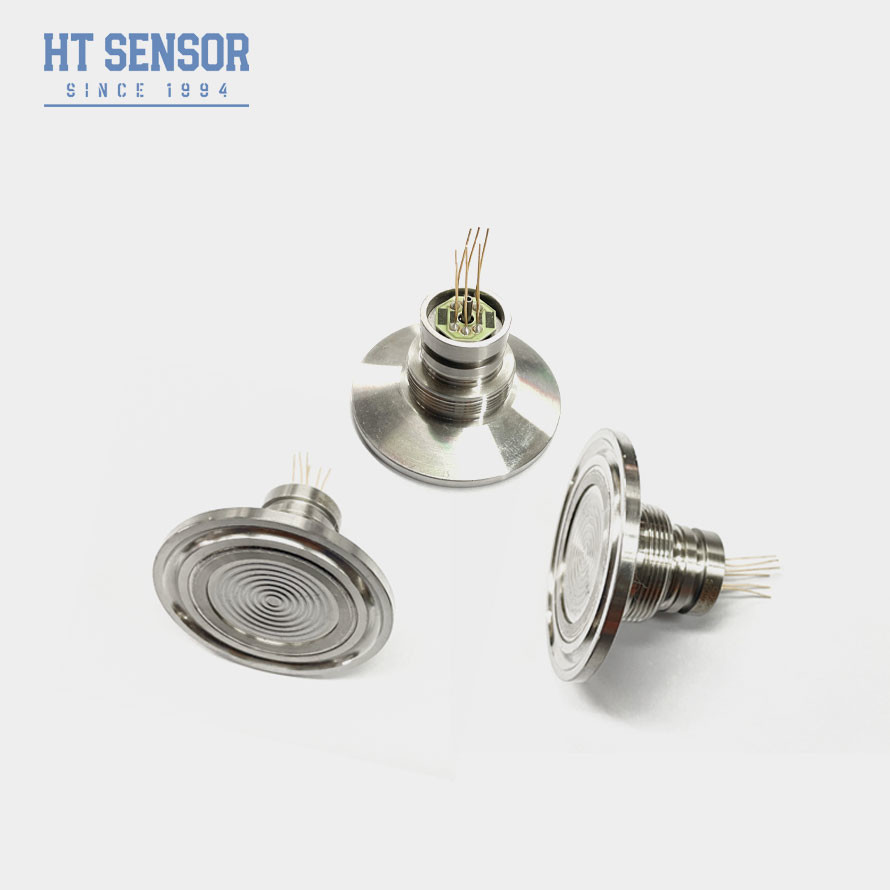

Capteur de pression affleurant HT-IQ à bride, à membrane scellée hermétiquement
HT-IQ PiézorésistifSilicium Capteur de pression
Introduction du capteur de pression affleurant en silicium :
Le capteur de pression HT - IQ est une sorte de capteur de pression à membrane en silicium à diffusion affleurante. Le capteur de pression à bride utilise une technologie de remplissage d'huile de silicone jetable. La membrane ressent la pression par l'huile de silicone qui est transmise à la puce, le circuit de compensation corrigera les signaux électriques linéaires de pression. La bride est hermétiquement scellée pour éviter l'entartrage, l'insalubrité et l'adhérence. Largement utilisé dans les industries alimentaires, pharmaceutiques, vinicoles et autres industries de la santé, généralement adapté à la mesure de milieux susceptibles d'être contaminés. Structure de serrage à membrane plate, installation et démontage faciles, nettoyage facile.
Caractéristiques du produit du capteur de pression affleurant en silicium:
- Technologie de pointe et boîtier en acier inoxydable 316L.
- Compensation de température et correction du zéro par circuit à couche épaisse.
- Excellente fiabilité, répétabilité et stabilité.
- Structure à membrane affleurante pour un nettoyage facile.
- Alimentation : ≤2mA DC (Typique 1,5mA DC)
- Impédance d'entrée : 2,5KΩ~6KΩ
- Impédance de sortie : 2,5KΩ~6KΩ
- Connexion électrique : Broches Kovar plaquées or ou fils haute température de 100 mm.
| Paramètres de performancedu capteur de pression en silicium diffusé affleurant: | |||||
| Plage de mesure | Jauge (G) | 35KPa,100KPa,200KPa,350KPa,1000KPa,2000Kpa | |||
| Absolu (A) | 100KPaA,200KPaA,350KPaA,700KPaA,1000KPaA,2000KPaA | ||||
| Scellé (S) | 3500KPaS | ||||
| Typ. | Max. | Unité | |||
| Non-linéarité | ±0,15 | ±0,3 | %F.S | ||
| Répétabilité | 0,05 | 0,1 | %F.S | ||
| Hystérésis | 0,05 | 0,1 | %F.S | ||
| Sortie de décalage zéro | 0±1 | 0±2 | mV | ||
| Sortie pleine échelle | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| Dérive de température du décalage zéro | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0,5 | ±1 | %F.S | ||
| Dérive de température pleine échelle | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0,5 | ±1 | %F.S | ||
| Température compensée | ≤20KPa | 0~50 | ºC | ||
| ≥35kPa | 0~70 | ºC | |||
| Température de fonctionnement | -20~80 | ºC | |||
| Température de stockage | -40~125 | ºC | |||
| Surcharge admissible | Prendre la valeur la plus petite entre 3 fois la pleine échelle ou 120MPa | ||||
| Pression d'éclatement | 5X la pleine échelle | ||||
| Stabilité à long terme | 0,2 % | F.S/An | |||
| Matériau de la membrane | 316L | ||||
| Résistance d'isolement | ≥200MΩ 100VDC | ||||
| Vibration | Aucun changement dans des conditions de 10gRMS, 20Hz à 2000Hz | ||||
| Choc | 100g,11ms | ||||
| Temps de réponse | ≤1ms | ||||
| Joint torique | Caoutchouc nitrile ou caoutchouc fluoré | ||||
| Milieu de remplissage | Huile de silicone | ||||
| Poids | ~200g | ||||
| Les paramètres sont testés dans les conditions suivantes : 1,5 mA @25°C | |||||
| Construction générale | |
| Dimension |
|
| Connexion électrique et compensation |
|
| Exemples de sélection |
| Conseils de commande |
2. Pendant le processus d'assemblage du boîtier, assurez-vous qu'il est aligné verticalement et appliquez une pression uniforme pour éviter le blocage ou l'endommagement de la plaque de compensation.
3. Si le milieu à tester est incompatible avec la membrane du noyau et le matériau du boîtier (316L), des instructions spéciales doivent être fournies lors de la commande.
4. Évitez d'appuyer sur la membrane du capteur avec les mains ou des objets pointus pour éviter la déformation ou la perforation de la membrane et l'endommagement du noyau.
5. Gardez l'orifice de pression du noyau de la jauge ouvert à l'atmosphère pour empêcher l'eau, la vapeur d'eau ou les milieux corrosifs de pénétrer dans la chambre de pression négative du noyau de la jauge.
6. En cas de modification de la broche, veuillez vous référer à l'étiquette sur le produit réel.
