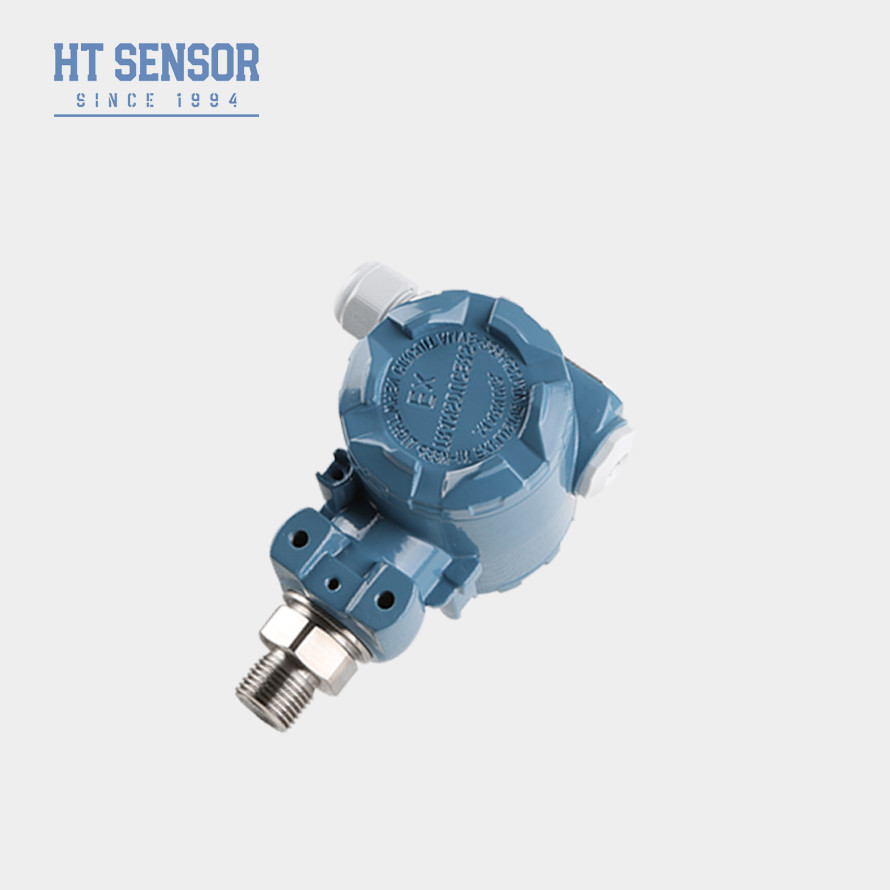

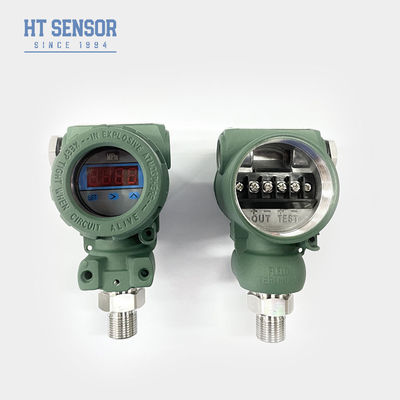

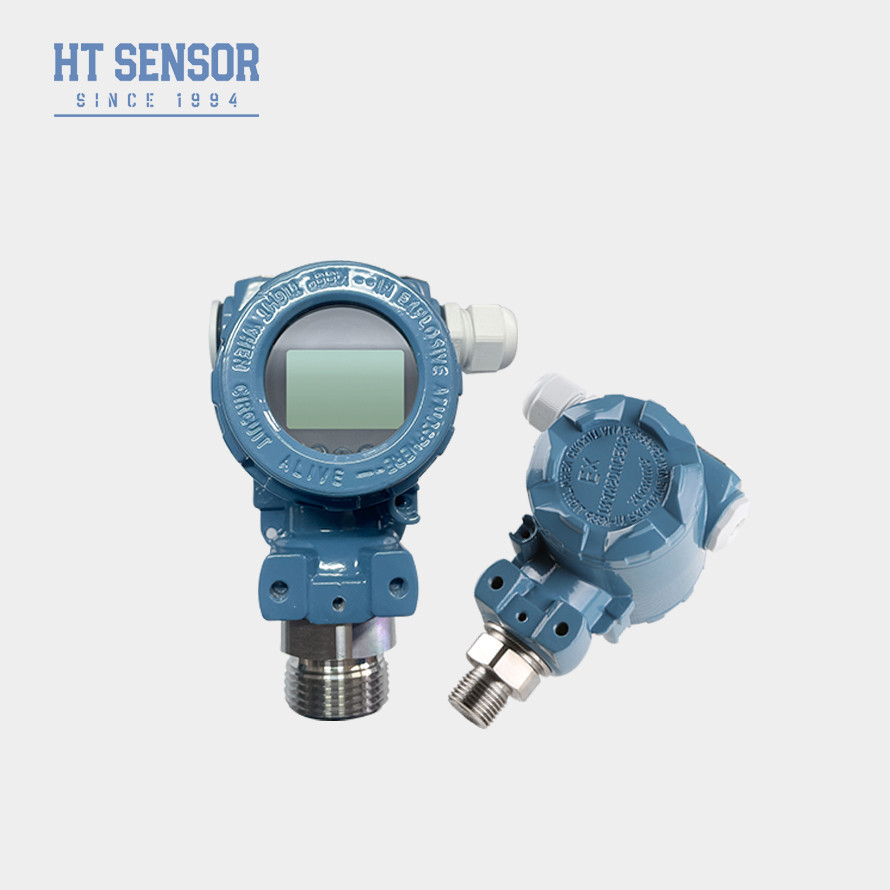

Transmetteur de pression BP93420-III
Introduction du capteur de pression intelligent:
L'émetteur de pression intelligent BP93420-III est un capteur doté de fonctions intelligentes qui sert à mesurer la pression du liquide ou du gaz et à la convertir en la norme RS485 correspondante,HART et autres signaux de sortie standardCe type d'émetteur de pression est généralement équipé de composants électroniques et de processeurs avancés pour obtenir l'acquisition de données, le traitement des signaux, le traitement de l'électricité et le traitement de l'électricité.Transmission de communication et autres fonctionsLes transmetteurs de pression intelligents sont connus pour leur haute précision, leur stabilité et leur fiabilité, et ils facilitent la surveillance à distance ainsi que l'intégration avec d'autres systèmes intelligents.Ils sont largement utilisés dans l'automatisation industrielle, la fabrication intelligente, la surveillance environnementale et d'autres domaines pour fournir aux utilisateurs une mesure de pression et une gestion des données efficaces et précises.
Caractéristiques du produitd'un capteur de pression intelligent:
1Large plage de mesure, différentes formes d'interface de pression.
2.Niveau de protection IP65.
3Différentes formes de signaux de sortie.
Applicationsd'un capteur de pression intelligent:
1. Convient pour mesurer la pression des gaz et des liquides non corrosifs dans l'acier inoxydable 316L.
2- pétrole, chimie, métallurgie, énergie et hydrologie
3. Mesure et contrôle de la pression dans des environnements industriels extérieurs difficiles.
4Utilisé dans les systèmes de commande hydraulique et pneumatique.
| Paramètres de performanced'une largeur n'excédant pas 10 mm, |
| Plage de mesure |
- 100 kPa... 0 kPa ~ 10 kPa... 100 MPa |
| Type de pression |
Pression de mesure, pression absolue, pression scellée |
| Surcharge |
≤ 1,5 fois la plage nominale |
| Précision @ 25oC |
±0,25% (typique) ±0,5% (maximum) |
| Répétabilité |
≤ ± 0,1% FS |
| Hystérésis |
≤ ± 0,1% FS |
| Stabilité à long terme |
± 0,1% F.S./Année (Typical) ± 0,2% F.S./Année (Maximum) |
| Dérive de température au point zéro |
Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage de qualité supérieure. |
| Dérive de température à pleine échelle |
Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage de qualité supérieure. |
| Réponse de fréquence |
2.4 Khz |
| Température de compensation |
Pour le calcul de la température de l'air, il est nécessaire de déterminer la température de l'air. |
| Température de fonctionnement |
-20°C à 80°C |
| Température de stockage |
-40°C à 120°C |
| Vibration |
10 g,55 Hz ~ 2 kHz |
| Matériel de logement |
D'aluminium coulé |
| Matériau du diaphragme |
autres |
| Résistance à l'isolation |
100 MΩ 100 VDC |
| Classification à l'épreuve des explosions |
Ex db IIC T6 Gb |
| Classement de protection |
Pour la protection contre la corrosion |
| Sceau à anneau O |
Ruban fluoré |
| Le poids |
~1,2 kg |
| Signal de sortie |
Voltage d'alimentation |
Type de sortie |
| 4 à 20 mA/ HART |
12 à 30 VDC |
Fil 2/3/4 |
| 0 à 10/20 mA |
3 fils |
| 0/1 à 5 V |
| 0/1 à 10 V |
| 0.5 à 4,5 V |
5 VDC |
| Protocole de communication RS485 |
3.6 ~ 30V / batterie |
4 fils |
1Lors de la sélection du produit, veuillez vous assurer que le milieu d'essai est compatible avec la partie de contact du produit.
2. Lors de la commande, veuillez noter que les produits à l'épreuve des explosions ne comprennent pas les têtes d'affichage numérique.
3. Lors de la commande d'un émetteur avec tête d'affichage LCD ou LED, l'alimentation de l'émetteur ne doit pas être inférieure à 20 VDC.
4Pour assurer le fonctionnement fiable du produit, il est conseillé d'installer des dispositifs de protection contre la foudre sur place et de s'assurer que le produit et l'alimentation sont reliés à la terre de manière fiable.
5La plage de température de fonctionnement nominale de l'anneau O en caoutchouc au fluor est de -20°C à 250°C. Lorsque la température de fonctionnement du produit est inférieure à -20°C, il convient de sélectionner un anneau d'étanchéité de type EPDM O.
6La longueur par défaut du câble est de 1,5 m et il existe trois types de matériaux au choix.Si vous avez besoin d'un autre matériau de câble, veuillez le préciser dans le formulaire de commande.
7En cas d'exigences particulières telles que des vibrations fortes, une force d'impact instantanée, une forte interférence électromagnétique ou RF, veuillez nous en informer et l'indiquer dans la commande.
| Guide des commandes |
| BP93420XX |
Transmetteur de pression |
| |
Le code |
Construction du schéma |
| IB |
Transmetteur de pression générale |
Les États membres |

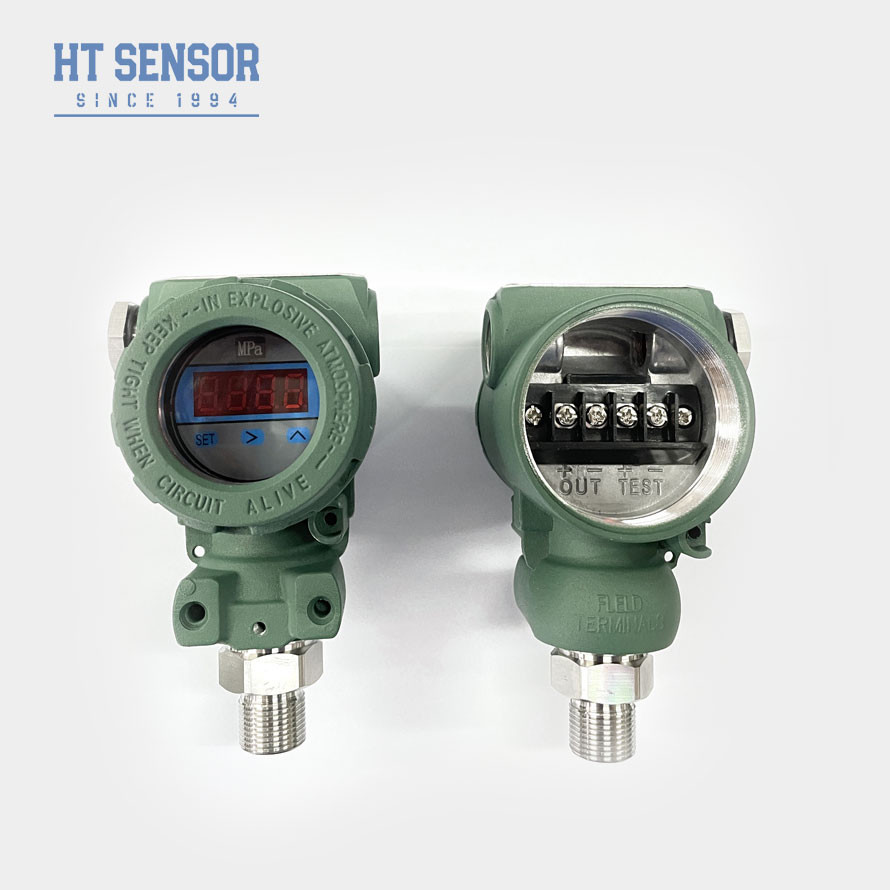

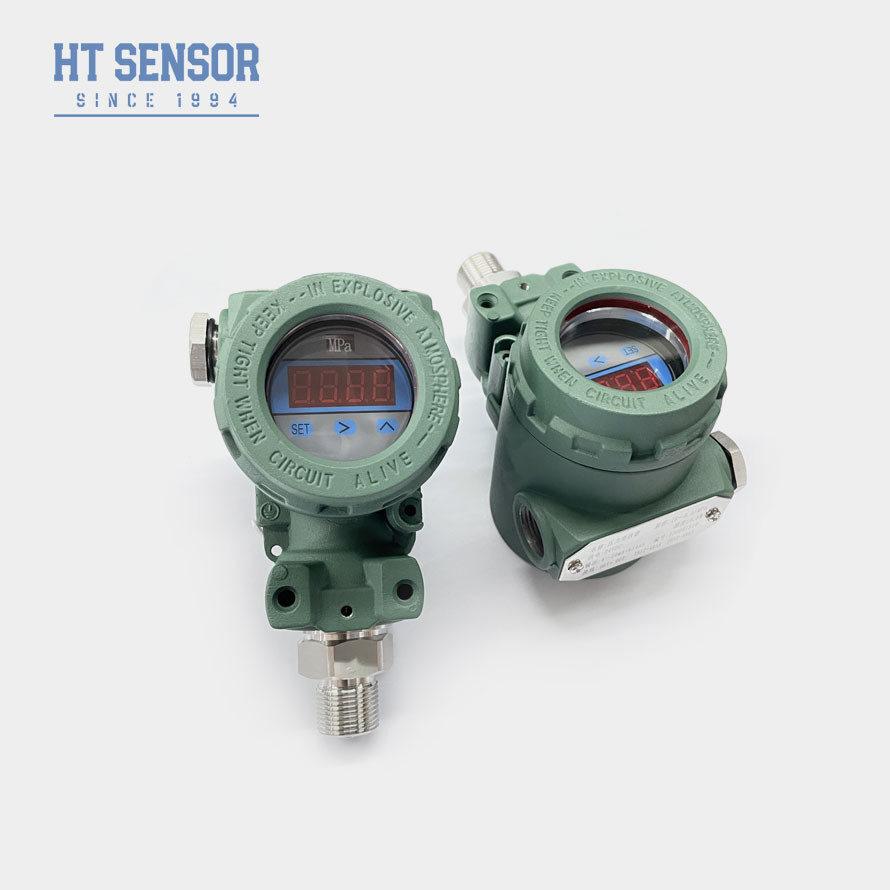

Affichage du transmetteur de pression |
| IE |
Transmetteur de pression de l'aviation résistant aux chocs |
IIC/III |
Général industriel/ Transmetteur de pression à écran |
| Si |
Transmetteur de pression à l'épreuve de l'humidité |
Les États membres |
Transmetteur de pression général/affichage |
| Dans |
Transmetteur de pression dédié pour la climatisation |
|
|
| C.I. |
Transmetteur à haute température |
|
|
| Le QI/TQI |
Grand diaphragme/émetteur à haute température sous pression |
|
|
| |
Plage de mesure |
- 100 kPa... 0 kPa ~ 35 kPa... 3,5 MPa |
| (0-X) Kpa ou MPa |
X: indique la plage de mesure réelle |
| |
Le code |
Énergie |
| D1 |
24 VDC |
| D2 |
5 VDC |
| D3 |
Autres |
| |
Le code |
Signal de sortie |
| S1 |
4 à 20 mADC |
S5 |
0 à 20 mADC |
| S2 |
1 à 5 VDC |
S6 |
0 à 10 VDC |
| S3 |
0 à 5VDC |
S7 |
0Pour les conducteurs de véhicules à moteur |
| S4 |
0 à 10 mADC |
|
|
| |
Le code |
Connexion sous pression |
| J1 |
Une M20×1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
Le 7/16-20UNF |
| J5 |
Autres |
| |
Le code |
Connexion électrique |
| B1 |
Je suis Hirschmann. |
| B2 |
PG7 prise de courant |
| B3 |
Sortie du câble scellé |
| B4 |
2088 Enveloppes industrielles |
| B5 |
2088 Enveloppe industrielle avec affichage |
| B6 |
Autres |
| |
Le code |
Type de pression |
| G |
Pression de mesure |
| Une |
Une pression absolue |
| S |
Pression de référence scellée |
FAQ:
Q1: Êtes-vous Vous êtes une société de fabrication?
A1: Nous sommes fabricants avec plus de 29 ans d'expérience.
Q2:Produit sur mesure
A2:Nous fournissons des services OEM et de conception personnalisée.
Q3:Garantie de qualité
R3: Nos produits bénéficient d'une garantie limitée de 12 à 18 mois à compter de la date d'expédition jusqu'à l'acheteur original. Hengtong remplacera ou réparera les produits défectueux gratuitement.Cette garantie ne s'applique pas aux unités modifiées.Il a été maltraité, négligé.
Q4: Expédition et emballage
A4:Les produits sont généralement expédiés par Express international, y compris UPS,FedEx,DHL et INT pour le fret prépayé,vous pouvez également utiliser votre compte d'expédition pour récupérer,emballage d'exportation standard,y compris la certification d'inspection.
Q5: Contactez-nous
A5:Nous avons une équipe de vente active et expérimentée pour vous servir sur la question technique et la question commerciale.
