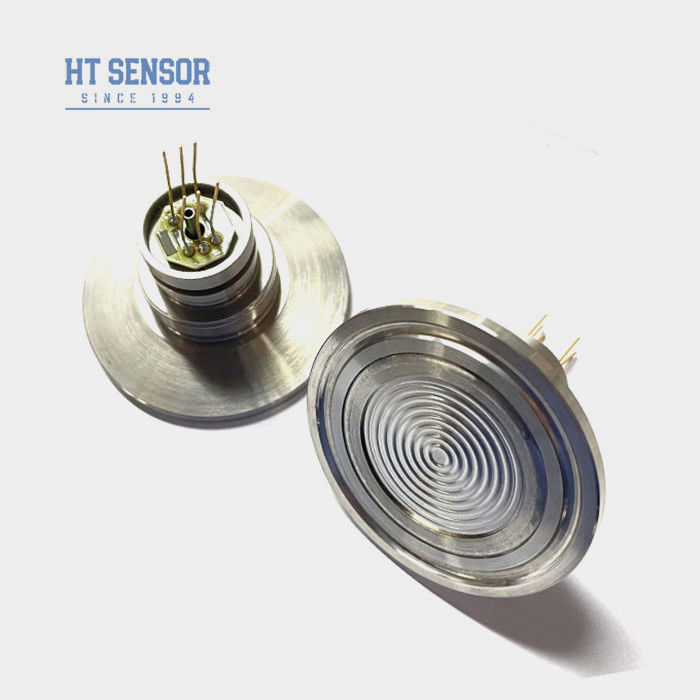

HT-IQ Capteur de pression de décharge de silicium Transmetteur de pression de décharge de diaphragme 50,4 mm

HT-IQ Silicon Flush Pressure Sensor Flush Diaphragm Pressure Transmitter 50.4mm
HT-IQ Silicon Flush Pressure Sensor Flush Diaphragm Pressure Transmitter 50.4mm
HT-IQ Silicon Flush Pressure Sensor Flush Diaphragm Pressure Transmitter 50.4mm HT-IQ Silicon Flush Pressure Sensor Flush Diaphragm Pressure Transmitter 50.4mm
Informations de base
Lieu d'origine: Baoji, en Chine
Nom de marque: HT SENSOR
Certification: CE,RoHs,ISO9001
Numéro de modèle: HT-IQ
Quantité de commande min: 1
Prix: negotiable
Détails d'emballage: Paquet d'exportation standard
Délai de livraison: 5 à 8 jours ouvrables
Conditions de paiement: Western Union, L/C, T/T
Capacité d'approvisionnement: 5000 pièces/mois
meilleur prix Contactez
Détail Infomation
Modèle N°.: HT-IQ Portée: Pour les appareils à combustion interne
Câblage du type: Pins de Kovar plaqués d'or ou 4 fils Mesure du milieu: Serre à air et à liquide
Diamètre: 50.4 mm Produits: Pour les appareils à commande numérique:
Le pouvoir: 1.5 mA Le type: Capteur de pression en silicium diffusé par écoulement
Matériel: acier inoxydable 316l Le fil: 50.4 mm
Mettre en évidence:

Sensor de pression de décharge au silicium HT-IQ

,

50Capteur de pression de décharge de silicium de.4 mm

,

Émetteur de pression du diaphragme 50

Description de produit

Capteur de pression de silicium HT-IQ pour le test de liquide avec connexion de pinceau de 50,4 mm

HT-IQ PiezoresistantD'autres produitsCapteur de pression

Introduction d'un capteur de pression en silicium:



Le capteur de pression HT - IQ est un capteur de pression à diaphragme en silicium à diffusion en écoulement.La pression ressentie par le diaphragme est transmise à la puce de pression à travers l'huile de silicone, et le circuit de compensation corrige le signal de pression en un signal électrique linéaire.l'alcool et d'autres industries sanitaires et généralement adaptés aux supports de mesure peuvent être contaminés occasions. Diaphragme plat avec structure de serrage, facile à installer et à enlever, facile à nettoyer.




HT-IQ Capteur de pression de décharge de silicium Transmetteur de pression de décharge de diaphragme 50,4 mm 0HT-IQ Capteur de pression de décharge de silicium Transmetteur de pression de décharge de diaphragme 50,4 mm 1

Caractéristiques du produitd'un détecteur de pression en silicium:
  1. Technologie avancée et emballage en acier inoxydable 316L
  2. Compensation de température et correction du point zéro par film épais
  3. circuit électriqueExceptionnelle fiabilité, répétabilité et stabilité
  4. Structure de diaphragme à haute température pour un nettoyage facile
Performance électriqued'un détecteur de pression en silicium:
  1. L'alimentation électrique: ≤ 2 mA de courant continu (type 1,5 mA de courant continu)
  2. Impédance d'entrée: 2,5 KΩ à 6 KΩ
  3. Impédance de sortie: 2,5 KΩ~6 KΩ
  4. Connexion électrique: broches Kovar plaquées en or ou câbles à haute température de 100 mm.
Paramètres de performanced'un détecteur de pression en silicium diffusé à la chasse:
Plage de mesure Épaisseur (G) 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa et 2000Kpa
Absolute (A) Les émissions de gaz à effet de serre sont calculées en fonction de la fréquence d'émission.
Sélectionné Pour les appareils à combustion
  Le type Je suis désolé. Unité
Non-linéarité   ± 0.15 ± 0.3 % F.S.
Répétabilité  0.05 0.1 % F.S.
Hystérésis    0.05 0.1 % F.S.
Débit de compensation nul   0 ± 1 0 ± 2 MV
Produit à grande échelle   ≤ 20 KPa 50 ± 10 50 ± 30 MV
≥ 35 kPa 100 ± 10 100 ± 30 MV
Température de décalage zéro. ≤ 20 KPa ± 1 ±2 % F.S.
≥ 35 kPa ± 0.5 ± 1 % F.S.
Température à pleine échelle. ≤ 20 KPa ± 1 ±2 % F.S.
≥ 35 kPa ± 0.5 ± 1 % F.S.
Temps compensé. ≤ 20 KPa 0 à 50 oC
≥ 35 kPa 0 à 70 oC
Température de fonctionnement - 20 à 80 oC
Température de stockage -40 à 125 oC
Surcharge admissible Prenez la plus petite valeur entre 3 fois l'échelle complète ou 120MPa
Pression de rupture 5 fois la taille totale
Stabilité à long terme 0.2 %  F.S./année
Matériau du diaphragme autres
Résistance à l'isolation Pour les appareils à courant alternatif
Vibration Aucun changement dans des conditions de 10gRMS, de 20 Hz à 2000 Hz
Le choc 100 g, 11 ms
Temps de réponse ≤ 1 ms
Sceau de l'anneau O Déchets d'acier ou d'acier
Remplissage du milieu Huile de silicium
Le poids - 220 g
Les paramètres sont testés dans les conditions suivantes: 1,5 mA @ 25°C


Construction du schéma
Dimension

HT diffused silicon oil-filled pressure sensor





Connexion électrique et compensation
HT diffused silicon oil-filled pressure sensor

Exemples de sélection
HT diffused silicon oil-filled pressure sensor
Conseils pour commander
1. Faites attention à l'ajustement entre la taille du noyau et le boîtier de l'émetteur pendant l'assemblage pour atteindre le
étanchéité requise
2Lors de l'assemblage du boîtier, assurez-vous qu'il est aligné verticalement et appliquez une pression uniforme pour éviter que la plaque de compensation ne soit bloquée ou endommagée.
3Si le support de mesure n'est pas compatible avec le diaphragme du noyau et le matériau du boîtier (316L), des instructions spéciales doivent être fournies lors de la commande.
4Évitez de presser le diaphragme du capteur avec des mains ou des objets tranchants pour éviter des dommages au noyau dus à une déformation ou à un perçage du diaphragme.
5. Gardez le port de pression du noyau de la jauge de pression ouvert à l'atmosphère et empêchez l'entrée d'eau, de vapeur d'eau ou de matières corrosives dans la chambre de pression négative du noyau.
6Si des modifications sont apportées aux câbles des broches, suivez l'étiquette sur le noyau pour référence.
