Transducteur de pression à haute température de 20Mpa
Product Details
| Modèle N°.: | BP157 | Portée: | Pour les appareils à combustion interne |
|---|---|---|---|
| Produits: | 4 à 20 mA /0,5-4,5 Vdc | Matériel de logement: | Acier à résistance à la corrosion |
| Type de pression: | G/A/Pression scellée | Le type: | Transmetteur de capteur de pression industriel |
| détecteur: | Capteur de pression en silicium diffusé | Mesure du milieu: | Gaz et eau pétrolière |
| Grade de précision: | 00,5% | Personnalisation: | Disponible |
| Connecteur: | mini vacarme | Le fil: | G1/4 M20*1.5 ou OEM |
| Mettre en évidence |
Détecteur de pression industrielle mini DIN,Transmetteur de capteur de pression industriel 20Mpa,Transducteur de pression à haute température de 20 MPa |
||
Product Description

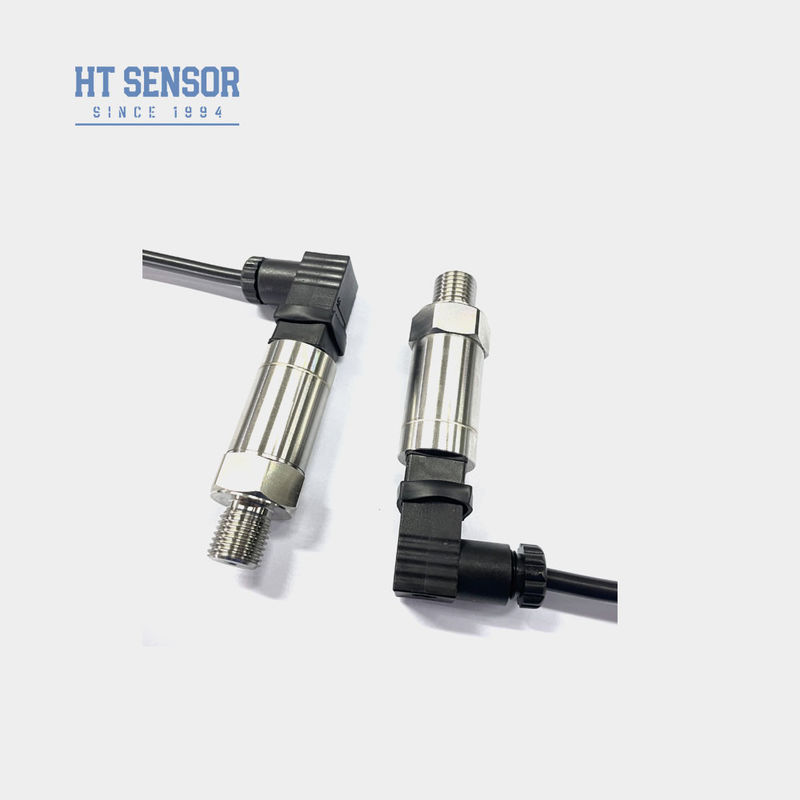

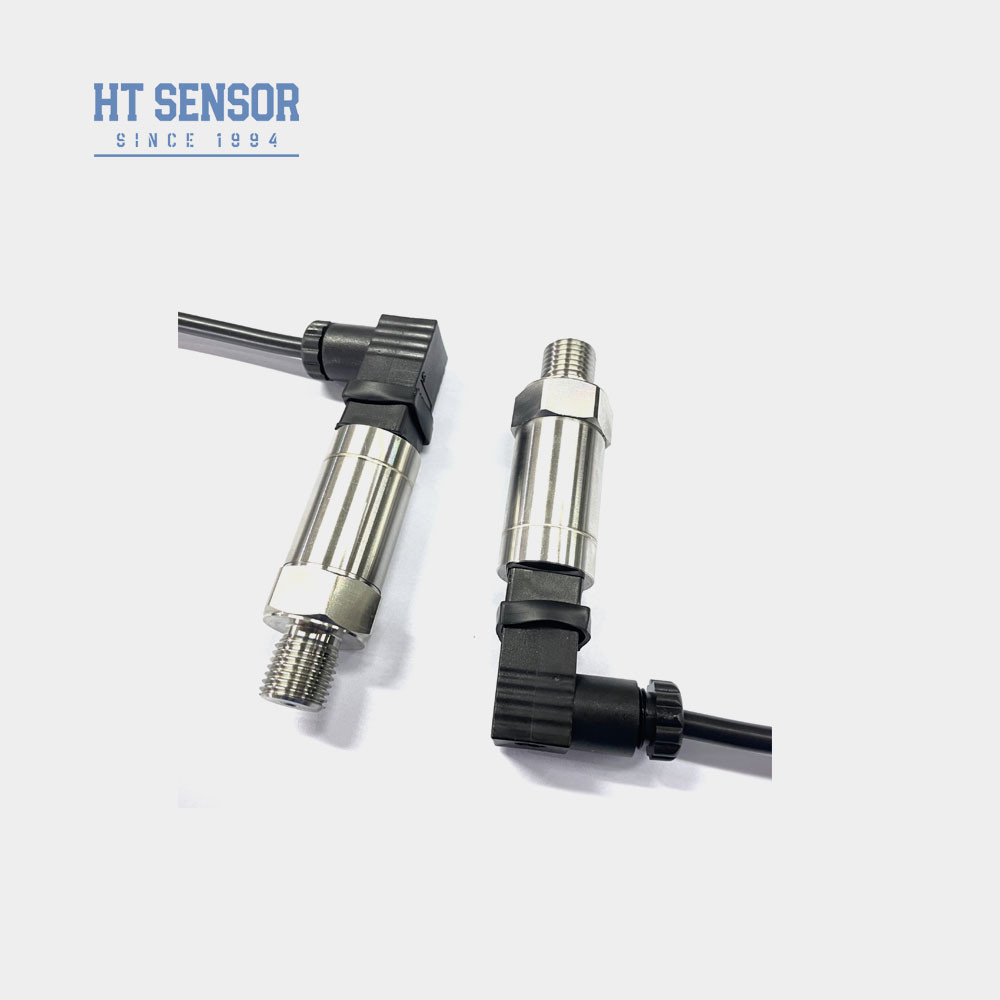

BP157 Mini DIN Capteur de pression industrielle Mesure du niveau du transmetteur
BP157 Transmetteur de pression
Introduction du détecteur de pression industriel mini DINémetteur:
L'émetteur de capteur de pression industriel BP157 mini DIN utilise le noyau de capteur de pression en silicium diffusé HT comme élément de mesure du signal.Notre PCB auto-développé convertit les signaux des capteurs en signaux de sortie standardLes produits sont strictement contrôlés pour chaque détail de processus, les pièces, les produits semi-finis, les produits finis sont strictement testés et le dépistage du vieillissement pour assurer des performances stables et fiables.,Les capteurs de pression industriels sont un produit haut de gamme qui offre une grande précision, robustesse et polyvalence pour un large éventail d'applications industrielles.sa construction durable et ses performances fiables en font un outil important pour surveiller et contrôler les niveaux de pression dans diverses industries.
Caractéristiques du produitd'un capteur de pression industriel mini DINémetteur:
1Large plage de mesure, structure en acier inoxydable.
2Conception compacte et légère.
3.Une structure en acier inoxydable de haute précision.
Applicationsd'un capteur de pression industriel mini DINémetteur:
1Mesure de pression des gaz et liquides non corrosifs avec l'acier inoxydable 316L.
2Appliqué dans les industries maritime et aéronautique.
3Utilisé dans les procédés industriels sur site tels que le pétrole, la chimie, la métallurgie, la production d'énergie et l'hydrologie.
| Paramètres de performance d'un capteur de pression industriel mini DINémetteur: | |
| Plage de mesure | La valeur de l'échantillon doit être supérieure ou égale à: |
| Type de pression | Pression de mesure, pression absolue, pression scellée |
| Surcharge | ≤ 1,5 fois la plage nominale |
| Précision @ 25oC | ±0,25% (typique) ±0,5% (maximum) |
| Répétabilité et hystérésis | 0Les émissions de dioxyde de carbone sont les émissions de dioxyde de carbone les plus élevées enregistrées. |
| Stabilité à long terme | ± 0,1% F.S./Année (typique) ± 0,2% F.S./Année (max.) |
| Dérive de température au point zéro | Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage de qualité supérieure. |
| Dérive de température à pleine échelle | Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage de qualité supérieure. |
| Réponse de fréquence | 2.4 Khz |
| Température de compensation | 0 à 70 °C (personnalisable) |
| Température de fonctionnement | -20°C à 80°C |
| Température de stockage | -40°C à 120°C |
| Vibration | 10 g,55 Hz ~ 2 kHz |
| Matériel de logement | 304,316L |
| Matériau du diaphragme | autres |
| Résistance à l'isolation | 100 MΩ 100 VDC |
| Classification à l'épreuve des explosions | Ex II C T6 Ga |
| Classement de protection | Pour la protection contre la corrosion |
| Sceau à anneau O | Ruban fluoré |
| Signal de sortie | Voltage d'alimentation | Type de sortie |
| 4 à 20 mA | 12 à 30 VDC | Fil 2/3/4 |
| 0 à 10/20 mA | 3 fils |
|
| 0/1 à 5 V | ||
| 0/1 à 10 V | ||
| 0.5 à 4,5 V | 5 VDC |
| Exemples de sélectiond'un capteur de pression mini DIN |
| Conseils pour commander |
2. Lors de la commande, veuillez noter que les produits de type à l'épreuve des explosions ne comprennent pas les têtes d'affichage numérique.
3Lors de la commande d'émetteurs équipés d'une tête d'affichage LCD ou LED, l'alimentation de l'émetteur ne doit pas être inférieure à 20 VDC.
4Pour assurer le fonctionnement fiable du produit, il est recommandé aux utilisateurs d'installer des dispositifs de protection contre la foudre sur place et de s'assurer que le produit et l'alimentation sont reliés à la terre de manière fiable.
5. La plage de température de fonctionnement nominale de l'anneau O en caoutchouc fluoré est de -20°C à 250°C. Lorsque la température de fonctionnement du produit est inférieure à -20°C, il est nécessaire de choisir un joint d'anneau O EPDM.
6. La longueur par défaut du câble est de 1,5 m, disponible en trois matériaux. S'il n'est pas spécifié, il sera fourni avec du câble en polyéthylène.Veuillez le préciser dans l'ordre.
7Pour les exigences spéciales telles que les fortes vibrations, la force d'impact instantanée, les interférences électromagnétiques ou radiofréquences, veuillez informer notre société et les spécifier dans la commande.
| Guide des commandes | |||||||||
| BP15X | Transmetteur de pression analogique | ||||||||
| Le code | Construction du schéma | ||||||||
| 5 | Bouchon de Packard | 6 | Cable de sortie directe scellé 1,5 m | ||||||
| 7 | Connecteur mini Hirschmann | 8 | Le connecteur Hirschmann | ||||||
| Plage de mesure | Pour les appareils à combustion électrique | ||||||||
| (0-X) Kpa ou MPa |
X: Je ne sais pas. Indique la plage de mesure réelle | ||||||||
| Le code | Énergie | ||||||||
| D1 | 24 VDC | ||||||||
| D2 | 5 VDC | ||||||||
| D3 | Autres | ||||||||
| Le code | Signal de sortie | ||||||||
| S1 | 4 à 20 mADC | S5 | 0 à 20 mADC | ||||||
| S2 | 1 à 5 VDC | S6 | 0 à 10 VDC | ||||||
| S3 | 0 à 5VDC | S7 | 0Pour les conducteurs de véhicules à moteur | ||||||
| S4 | 0 à 10 mADC | ||||||||
| Le code | Connexion sous pression | ||||||||
| J1 | Une M20×1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | Le 7/16-20UNF | ||||||||
| J5 | Autres ((¢50.4 Flange) | ||||||||
| Le code | Connexion électrique | ||||||||
| B1 | Je suis Hirschmann. | ||||||||
| B2 | PG7 | ||||||||
| B3 | Cable fermée sortie 1,5 mètre | ||||||||
| B4 | Autres | ||||||||
| Le code | Type de pression | ||||||||
| G | Pression de mesure | ||||||||
| Une | Une pression absolue | ||||||||
| S | Pression de référence scellée | ||||||||
FAQ:
1Q: Quelles sont les caractéristiques de vos émetteurs de capteurs de pression?
A: haute précision, durabilité et excellentes performances.
2Q: Puis-je personnaliser des spécifications spéciales?
R: Oui, nos ingénieurs peuvent personnaliser les produits pour répondre à des besoins spécifiques. Nous fournissons le service OEM et ODM
3Q: Quelle est votre capacité de production?
A: Je suis désolé. Nos installations de fabrication peuvent produire jusqu'à 30 000 émetteurs de capteurs de pression par mois, nous sommes donc pleinement capables de répondre aux besoins des commandes à grande échelle.il est conseillé de contacter notre équipe de vente à l'avance pour assurer une production en douceur et un calendrier de livraison.
4Q: Quel est le délai de livraison typique?
R: 5 à 8 jours ouvrables pour les modèles standard.
5Q: Quel est le prix des produits?
R: Prix compétitifs avec remises pour les commandes en vrac ou les partenaires à long terme.
6. Q: Quelle est la garantie de vos produits? Et service après-vente?
R: Notre temps de garantie est de 24 mois après l'expédition, et notre service après-vente répondra à vos questions dans les 24 heures, l'instruction à distance par le réseau PC esttoujours disponible.
