BP156TC Transmetteur de pression industriel Transducteur de pression en céramique pour capteur de pression liquide de gaz d'eau
Product Details
| Numéro de modèle.: | BP156TC | Matériau du boîtier: | Acier inoxydable |
|---|---|---|---|
| Gamme: | 0 à 5 bar 50 bar | Origine: | Chine |
| Grade de précision: | 0.5g | Indice IP: | IP65 |
| Personnalisation: | OEM et ODM | Pouvoir: | Pour les appareils de commande électrique |
| Sortir: | 0Pour les appareils à commande numérique | Capteur: | Capteur en céramique |
| Mettre en évidence |
Transmetteur de pression industriel BP156TC,Transducteur de pression en céramique 5VDC pour l'eau,Transducteur de pression en céramique de 24 VDC pour gaz |
||
Product Description
Transmetteur de pression industriel BP156TC pour la mesure de l'eau, du gaz et des liquides

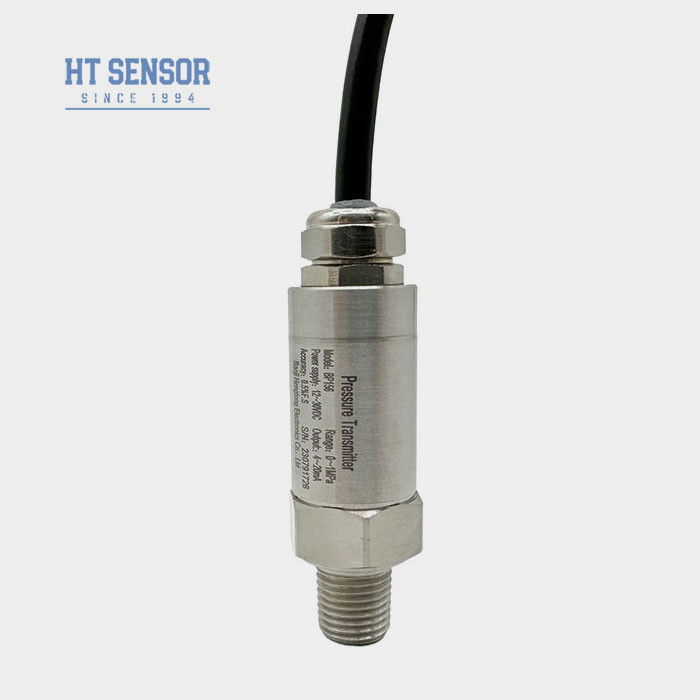

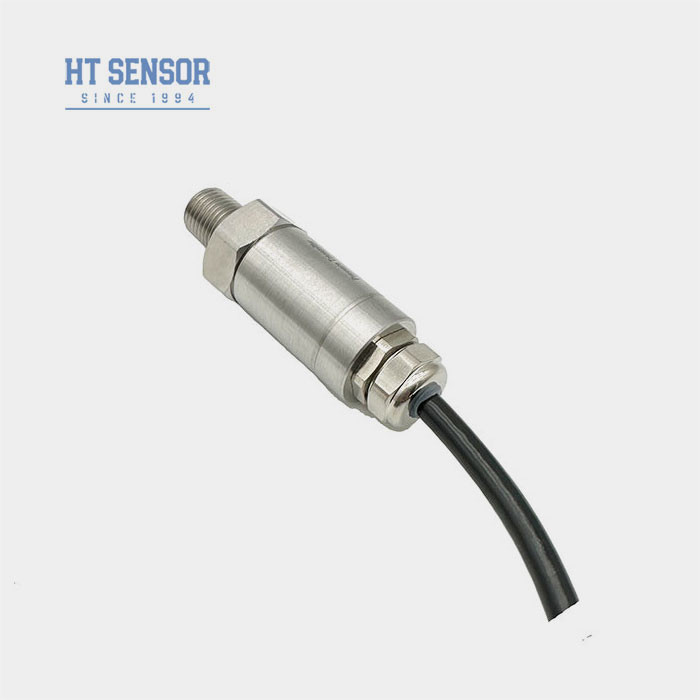

Transmetteur de pression BP156TC
Introduction du transmetteur de pression industriel :
Le transmetteur de pression industriel BP156TC utilise un élément de mesure à capteur céramique . Le circuit de traitement du signal est situé dans le boîtier en acier inoxydable et convertit le signal du capteur en signal de sortie standard requis de 4-20mA ou 0.5-4.5V. Les composants du produit, les produits semi-finis, les produits finis sont soumis à des tests stricts et à un criblage de vieillissement pour garantir des performances stables et fiables. Les capteurs céramiques réduisent considérablement les coûts pour les environnements de mesure de pression avec de faibles exigences de surcharge.
Caractéristiques du produitdu transmetteur de pression industriel:
1. Large plage de mesure, structure en acier inoxydable, diverses formes d'interface de pression
2. Indice de protection IP65, structure en acier inoxydable
3. Haute précision, structure entièrement en acier inoxydable
Applicationsdu transmetteur de pression industriel:
1. Mesure de la pression des gaz et liquides non corrosifs avec de l'acier inoxydable 316L
2. Appliqué dans les industries marine et aéronautique
3. Utilisé dans les processus industriels sur site tels que le pétrole, la chimie, la métallurgie, la production d'électricité et l'hydrologie
4. Utilisé dans les systèmes de contrôle hydrauliques et pneumatiques.
| Paramètres de performancedu transmetteur de pression industriel: | |
| Plage de mesure | 0kPa ~ 500kPa…5MPa |
| Surcharge | ≤ 1,5 fois la plage nominale |
| Précision @ 25ºC | ±0,25 % (Typ.) ±0,5 % (Max.) |
| Répétabilité et hystérésis | 0,02 % F.S (Typ.) 0,05 % F.S (Max.) |
| Stabilité à long terme | ±0,1 % F.S/an (Typ.) ±0,2 % F.S/an (Max.) |
| Dérive de température du point zéro | ±0,02 % F.S/ºC (≤100KPa) ±0,01 % F.S/ºC (>100KPa) |
| Dérive de température à pleine échelle | ±0,02 % F.S/ºC (≤100KPa) ±0,01 % F.S/ºC (>100KPa) |
| Réponse en fréquence | 2,4 Khz |
| Température de compensation | 0-70ºC (≤10mpa, personnalisable) |
| Température de fonctionnement | -20ºC~80ºC |
| Température de stockage | -40ºC~120ºC |
| Vibration | 10g, 55Hz ~ 2kHz |
| Matériau du boîtier | 304,316L |
| Résistance d'isolement | 100MΩ 100VDC |
| Indice de protection contre les explosions | Ex ia IIC T6 Ga |
| Indice de protection | IP65 |
| Poids | ~0,20 kg |
| Signal de sortie | Tension d'alimentation | Type de sortie |
| 4~20mA | 12~30VDC | 2/3/4 fils |
| 0~10/20mA | 3 fils |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0,5~4,5V | 5VDC |
| Exemples de sélection |
| Conseils de commande du transmetteur de pression industriel |
2. Lors de la commande, veuillez noter que les produits antidéflagrants n'incluent pas les afficheurs numériques.
3. Pour assurer le fonctionnement fiable du produit, il est conseillé d'installer des dispositifs de protection contre la foudre sur site et de s'assurer que le produit et l'alimentation sont mis à la terre de manière fiable.
4. La plage de température de fonctionnement nominale du joint torique en caoutchouc fluoré est de -20℃~ 250℃. Lorsque la température de fonctionnement du produit est inférieure à -20 °C, un joint d'étanchéité de type O en EPDM doit être sélectionné.
5. S'il n'y a pas d'instructions spéciales, le produit n'a pas de ligne, doit avoir une structure de ligne, la longueur par défaut du câble du produit est de 1,5 m, il existe trois matériaux au choix. S'il n'y a pas d'instructions spéciales, des matériaux de câble en polyéthylène peuvent être utilisés. Si vous avez besoin d'un matériau de câble différent, veuillez le spécifier dans le bon de commande.
6. En cas d'exigences particulières telles que de fortes vibrations, une force d'impact instantanée, de fortes interférences électromagnétiques ou RF, veuillez nous en informer et l'indiquer dans la commande.
| Guide de commande du transmetteur de pression industriel | |||||||||
| BP15X | Transmetteur de pression analogique | ||||||||
| Code | Construction générale | ||||||||
| 5 | Prise Packard | 6 | Câble de sortie directe scellé 1,5 mètre | ||||||
| 7 | Mini connecteur Hirschmann | 8 | Grand connecteur Hirschmann | ||||||
| Plage de mesure | 0kPa ~ 10kPa…5MPa | ||||||||
| (0-X)Kpa ou MPa |
X : Indique la plage de mesure réelle | ||||||||
| Code | Alimentation | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | Autre | ||||||||
| Code | Signal de sortie | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1~5VDC | S6 | 0~10VDC | ||||||
| S3 | 0~5VDC | S7 | 0,5~4,5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| Code | Raccord de pression | ||||||||
| J1 | M20×1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | Autres (bride ¢50,4) | ||||||||
| Code | Raccordement électrique | ||||||||
| B1 | Hirschmann | ||||||||
| B2 | PG7 | ||||||||
| B3 | Sortie de câble scellée 1,5 mètre | ||||||||
| B4 | Autre | ||||||||
| Code | Type de pression | ||||||||
| G | Pression relative | ||||||||
| A | Pression absolue | ||||||||
| S | Pression de référence scellée | ||||||||
FAQ :
1. Q : Quelles sont les caractéristiques de vos transmetteurs de pression ?
R : Haute précision, durabilité et excellentes performances. Personnalisation disponible.
2. Q : Puis-je personnaliser des spécifications spéciales ?
R : Oui, nos ingénieurs peuvent adapter les produits pour répondre à des besoins spécifiques. Nous fournissons un service OEM et ODM
3. Q : Quelle est votre capacité de production ?
R : Nos installations de fabrication peuvent produire jusqu'à 30 000 transmetteurs de pression par mois, nous sommes donc parfaitement capables de répondre aux besoins des commandes à grande échelle. Cependant, il est conseillé de contacter notre équipe commerciale à l'avance pour assurer une production et une planification de livraison en douceur.
4. Q : Quelle est la période de livraison typique ?
R : 5 à 8 jours ouvrables pour les modèles standard. Les produits personnalisés peuvent varier.
5. Q : Comment les produits sont-ils tarifés ? Des remises ?
R : Prix compétitifs avec des remises pour les commandes en gros ou les partenaires à long terme.
6. Q : Quelle est la garantie de vos produits ? Et le service après-vente ?
R : Notre garantie est de 24 mois après l'expédition, et notre service après-vente répondra à vos questions dans les 24 heures, les instructions à distance par réseau PC sont toujours disponibles.
