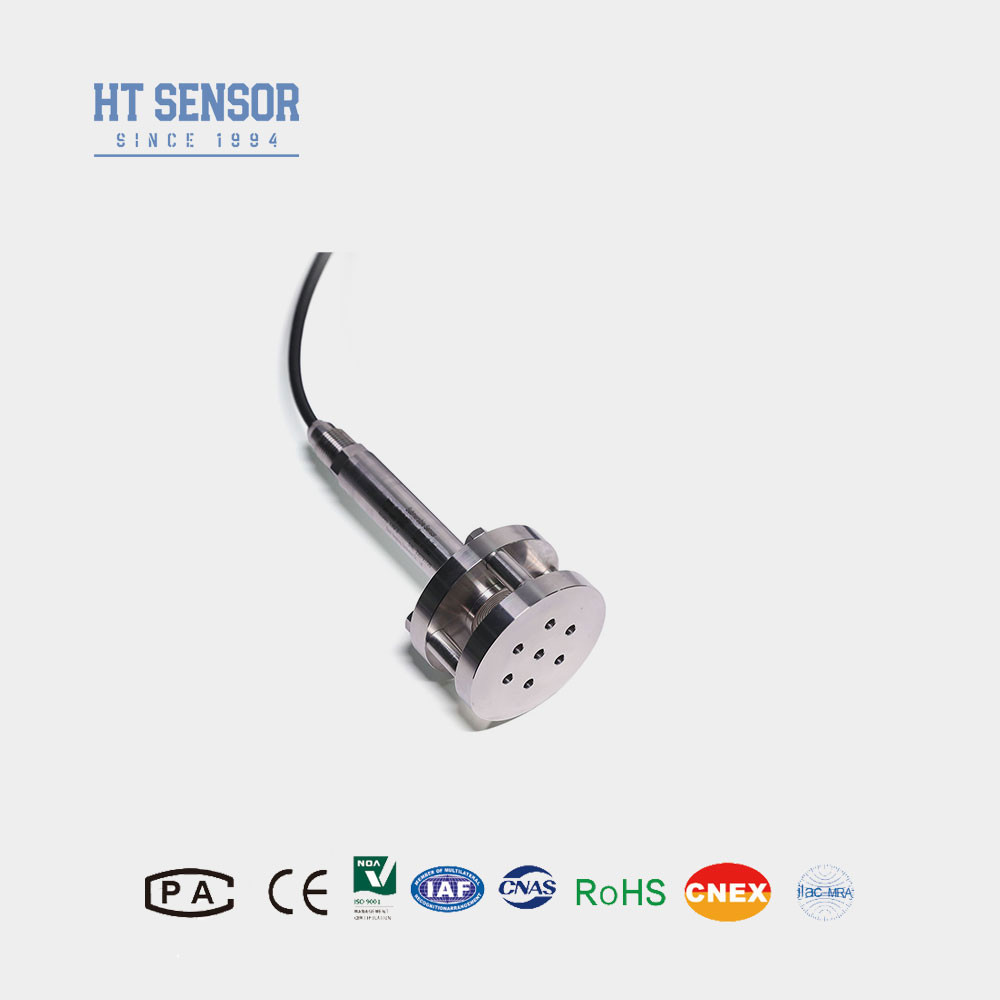

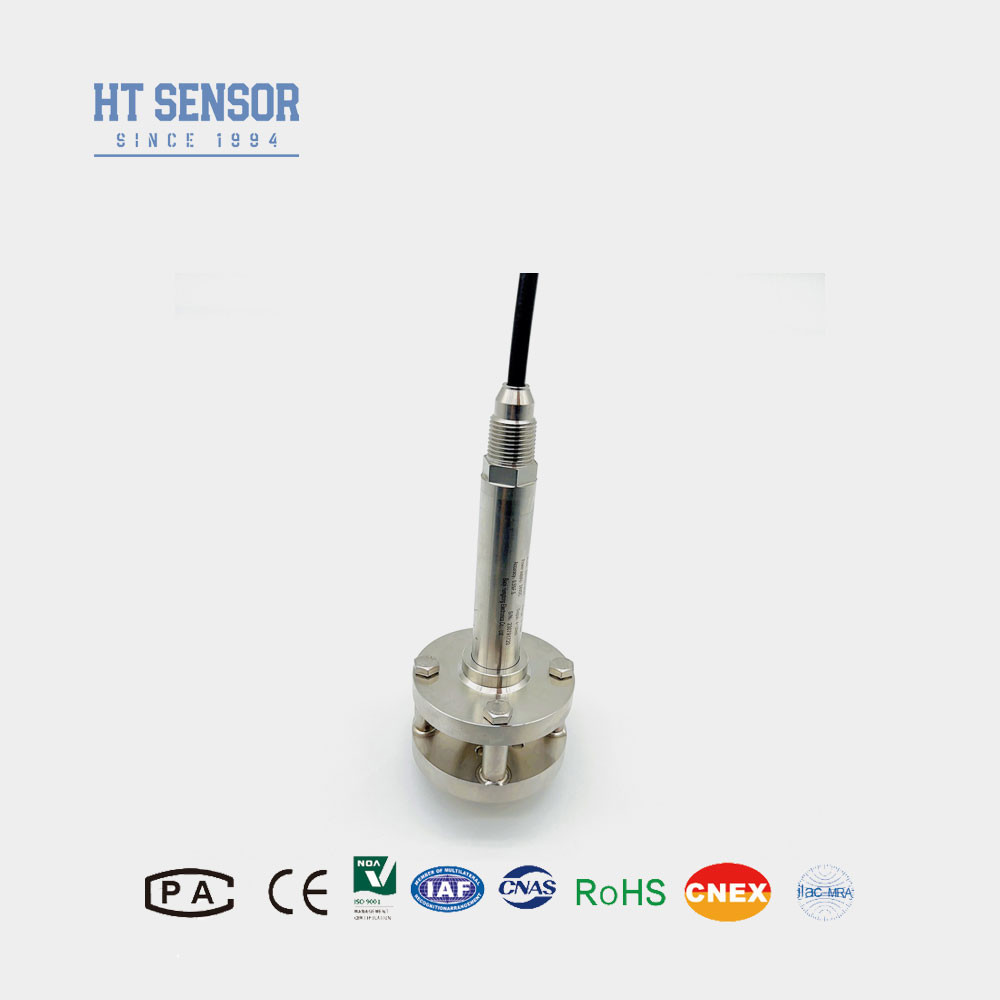

BH93420-WS Capteur de transmetteur de niveau de liquide pour eaux usées
Introduction du capteur de transmetteur de niveau de liquide :
Le capteur de transmetteur de niveau de liquide pour eaux usées BH93420-WS est un capteur de pression pour la mesure du niveau de liquide. Basé sur la pression statique du liquide mesurée et la hauteur du liquide est proportionnelle au principe d'adoption d'un élément de détection en silicium à diffusion isolée ou d'un capteur de pression capacitif en céramique sensible, la pression statique est convertie en signaux électriques, après compensation de température et correction linéaire, convertie en signaux électriques standard. Généralement adapté à la pétrochimie, à la métallurgie, à l'énergie électrique, à la pharmacie, à l'alimentation et au drainage de l'eau, à la protection de l'environnement et à d'autres systèmes et industries de diverses mesures de niveau de liquide.
Caractéristiques du produitPlage de mesureCompatible avec les liquides non corrosifs 316LSS.Spécialement conçu pour les environnements difficiles.
- Marquage antidéflagrant : ExiaIICT6.
- Haute protection : IP68.
- Structure entièrement en acier inoxydable 316L avec une excellente résistance à la corrosion.
- Haute précision et bonne stabilité.
- Applications
du capteur de transmetteur de niveau de liquidePlage de mesureCompatible avec les liquides non corrosifs 316LSS.
- Surveillance du niveau d'huile dans les réservoirs de diesel, les réservoirs de carburant et autres conteneurs de carburant.
- Mesure de niveau dans les liquides pollués, tels que les réservoirs de boues, les clarificateurs,
- digesteurs, réservoirs d'alun, réservoirs de stockage de produits chimiques, fosses d'eaux usées et réservoirs d'eau.
Paramètres de performance
| du capteur de transmetteur de niveau de liquide Plage de mesure |
| Code |
Alimentation |
| Pression manométrique |
Surcharge |
| ≤ 2X plage nominale |
Précision à 25 °C |
| ±0,25 % (Typ.) ±0,5 % (Max.) |
Répétabilité |
| ±0,03 % (Typ.) ±0,05 % FS (Max.) |
Hystérésis |
| ±0,03 % (Typ.) ±0,05 % FS (Max.) |
Stabilité à long terme |
| ±0,2 % F.S/an (Max.) |
Dérive de température zéro |
| ±0,01 % FS/°C (>100 KPa), ±0,02 % FS/°C (≤100 Kpa) |
Température de compensation |
| ±0,01 % FS/°C (>100 KPa), ±0,02 % FS/°C (≤100 Kpa) |
Température de compensation |
| -10-80 °C |
Température de fonctionnement |
| -20~100 °C |
Température de stockage |
| -30~100 °C |
Vibration |
| 10 g, 55 Hz ~ 2 kHz |
Matériau du boîtier |
| Acier inoxydable 316L |
Résistance d'isolement |
| Acier inoxydable 316L |
Résistance d'isolement |
| >=100 MΩ@100 VDC |
Indice antidéflagrant |
| ExiaIICT6 |
Indice de protection |
| IP67, IP68 |
Joint torique |
| Caoutchouc fluoré |
Poids |
| ~2,1 kg (sans |
câble) Matériau du câble |
| PE |
Signal de sortie |
| 4~20 mADC |
Type de sortie |
4~20 mA |
| 12~30 VDC |
2/3/4 fils |
0~10/20 mA |
| 3 |
fils 0/1~5 V |
| 0/1~10 V |
| 0,5~4,5 V |
| 5 VDC |
Autre |
|
1. Lors de la sélection, veuillez vous assurer que le milieu testé est compatible avec les pièces du produit en contact avec celui-ci. |
2. Lorsque la profondeur du milieu doit être mesurée, la densité du milieu à mesurer doit être fournie.
3. En cas de fortes interférences électromagnétiques ou radiofréquences, veuillez fournir des informations détaillées à notre société et l'indiquer dans la commande.
4. Pour assurer le fonctionnement fiable du produit, il est conseillé d'installer des dispositifs de protection contre la foudre sur site et de s'assurer que le produit et l'alimentation sont mis à la terre de manière fiable.
Guide de commande
| BH Code |
| Construction des contours |
C1 |
Transmetteur de pression |
| |
Plage de mesure |
0~10m…400m |
| |
Code |
Alimentation |
| |
C1 |
24 VDC |
| D2 |
5 VDC |
| D3 |
Autre |
| Code |
Signal de sortie |
| |
C1 |
4~20 mADC |
| S5 |
0~20 mADC |
S2 |
1~5 VDC |
| S6 |
0~10 VDC |
S3 |
0~5 VDC |
| S7 |
0,5~4,5 VDC |
S4 |
0~10 mADC |
| Code |
Type de pression |
|
|
| |
C1 |
Pression manométrique |
| A |
Pression absolue |
| S |
Pression de référence scellée |
| Code |
Matériau du câble |
| |
|
C1 |
PE |
| C2 |
PU |
| C3 |
PTFE |
|
|
FAQ : |
1. Q : Quelles sont les caractéristiques de vos transmetteurs de capteurs de pression ?
R : Haute précision, durabilité, excellentes performances. La personnalisation est disponible.
2. Q : Puis-je personnaliser des spécifications spéciales ?
R : Oui, nos ingénieurs peuvent personnaliser les produits pour répondre à des besoins spécifiques. Nous proposons des services OEM et ODM.
3. Quelle est votre capacité de production ?
R : Notre usine de production peut produire jusqu'à 30 000 transmetteurs de capteurs de pression par mois, nous sommes donc bien équipés pour répondre aux besoins des commandes à grande échelle. Cependant, il est recommandé de contacter notre équipe commerciale à l'avance pour assurer une production et une livraison en douceur.
4. Q : Quel est le délai de livraison général ?
R : Modèle standard 5 à 8 jours ouvrables. Les produits personnalisés peuvent varier.
5. Q : Comment le produit est-il tarifé ? Y a-t-il des réductions ?
R : Prix compétitifs, réductions pour les commandes en gros ou les partenaires à long terme.
6. Q : Quelle est la période de garantie de votre produit ? Qu'en est-il du service après-vente ?
R : Notre période de garantie est de 24 mois après la livraison, répondez à votre question dans les 24 heures après la vente, conseils à distance via le réseau PC à tout moment.
