Capteur d'émetteur de pression à haute température BP93420-IC de 4 à 20 mA avec une large plage de mesure
BP93420IC émetteur de pression
Introduction d'un capteur de pression à haute température:
BP93420-IC est un émetteur de pression à haute température qui utilise le noyau rempli d'huile d'isolation à résistance à la pression de la série HT comme élément de mesure de base.Le capteur capte efficacement la pression du milieu mesuré grâce à une structure de dissipation de chaleur spécialisée intégrée dans l'émetteur.Cette conception exceptionnelle le rend parfaitement adapté à des environnements exigeants avec des températures élevées, ce qui en fait un choix idéal pour les applications qui impliquentIl est largement utilisé dans les processus et systèmes industriels qui nécessitent une pression précise et fiablemesure même dans des conditions difficiles à haute température
Caractéristiques du produitd'un capteur d'émetteur de pression à haute température:
1Large plage de mesure, structure en acier inoxydable, formes diverses d'interfaces sous pression
2. structure en acier inoxydable de protection IP65
3. réglable à zéro et à pleine échelle
4. haute précision, toute structure en acier inoxydable
Applicationsd'un capteur d'émetteur de pression à haute température:
1- Mesure de pression des gaz et liquides non corrosifs avec l'acier inoxydable 316L
2Appliqué dans les industries maritime et aéronautique
3Utilisé dans les procédés industriels sur site tels que le pétrole, la chimie, la métallurgie, la production d'énergie et l'hydrologie
4. Utilisé dans les systèmes de commande hydraulique et pneumatique
| Paramètres de performanced'un capteur d'émetteur de pression à haute température: |
| Plage de mesure |
- 100 kPa... 0 kPa ~ 10 kPa... 100 MPa |
| Type de pression |
Pression de mesure, pression absolue, pression scellée |
| Surcharge |
≤ 1,5 fois la plage nominale |
| Précision @ 25oC |
±0,25% (typique) ±0,5% (maximum) |
| Répétabilité |
00,1% FS |
| Hystérésis |
00,1% FS |
| Stabilité à long terme |
± 0,1% F.S/Année (Typical) ± 0,2% F.S/Année (Maximum) |
| Dérive de température au point zéro |
Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage de qualité supérieure. |
| Dérive de température à pleine échelle |
Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage de qualité supérieure. |
| Réponse de fréquence |
2.4 Khz |
| Température de compensation |
Pour le calcul de la température de l'air, il est nécessaire de déterminer la température de l'air. |
| Température de fonctionnement |
-20°C à 150°C |
| Température de stockage |
-40°C à 120°C |
| Vibration |
10 g,55 Hz ~ 2 kHz |
| Matériel de logement |
304,316L |
| Matériau du diaphragme |
autres |
| Résistance à l'isolation |
100 MΩ 100 VDC |
| Classification à l'épreuve des explosions |
Ex db IIC T6 Gb |
| Classement de protection |
Pour la protection contre la corrosion |
| Sceau à anneau O |
Ruban fluoré |
| Le poids |
~ 0,3 kg |
| Signal de sortie |
Voltage d'alimentation |
Type de sortie |
| 4 à 20 mA |
12 à 30 VDC |
Fil 2/3/4 |
| 0 à 10/20 mA |
3 fils |
| 0/1 à 5 V |
| 0/1 à 10 V |
| 0.5 à 4,5 V |
5 VDC |
| Protocole de communication RS485 |
3.6 ~ 30V / batterie |
4 fils |
1Lors de la sélection du produit, veuillez vous assurer que le milieu d'essai est compatible avec les parties de contact du produit.
2Lors de la commande, veuillez noter que les produits à l'épreuve des explosions ne sont pas équipés d'un écran numérique.
3. Pour assurer le fonctionnement fiable du produit,il est recommandé aux utilisateurs d'installer des dispositifs de protection contre la foudre sur place et de s'assurer que le produit et l'alimentation sont reliés à la terre de manière fiable..
4. Les anneaux d'étanchéité en caoutchouc fluoré ont une plage de température de fonctionnement nominale de - 20 °C à 250 °C. Lorsque la température de fonctionnement du produit est inférieure à - 20 °C, l'anneau d'étanchéité de type EPDM O doit être sélectionné.
5. La longueur par défaut du câble est de 1,5 m et il y a trois matériaux au choix.Si ce n'est pas spécifié, un matériau de câble en polyéthylène peut être utilisé.Si vous avez besoin de différents matériaux de câble,Veuillez indiquer dans l'ordre.
6En cas de fortes vibrations, force d'impact instantané, forte interférence électromagnétique ou radiofréquence et autres exigences spéciales, veuillez informer notre société et indiquer dans la commande.
| Guide des commandesd'un capteur d'émetteur de pression à haute température |
| BP93420XX |
Transmetteur de pression |
| |
Le code |
Construction du schéma |
| IB |
Transmetteur de pression générale |
Les États membres |
Affichage du transmetteur de pression |
| IE |
Transmetteur de pression de l'aviation résistant aux chocs |
IIC/III |
Général industriel/ Transmetteur de pression à écran |
| Si |
Transmetteur de pression à l'épreuve de l'humidité |
Les États membres |
Transmetteur de pression général/affichage |
| Dans |
Transmetteur de pression dédié pour la climatisation |
|
|
| C.I. |
Transmetteur à haute température |
|
|
| Le QI/TQI |
Grand diaphragme/émetteur à haute température sous pression |
|
|
| |
Plage de mesure |
- Je ne sais pas.1. . Je ne peux pas.01... 100 MPa |
| (0-X) Kpa ou MPa |
X: indique la plage de mesure réelle |
| |
Le code |
Énergie |
| D1 |
24 VDC |
| D2 |
5 VDC |
| D3 |
Autres |
| |
Le code |
Signal de sortie |
| S1 |
4 à 20 mADC |
S5 |
0 à 20 mADC |
| S2 |
1 à 5 VDC |
S6 |
0 à 10 VDC |
| S3 |
0 à 5VDC |
S7 |
0Pour les conducteurs de véhicules à moteur |
| S4 |
0 à 10 mADC |
|
|
| |
Le code |

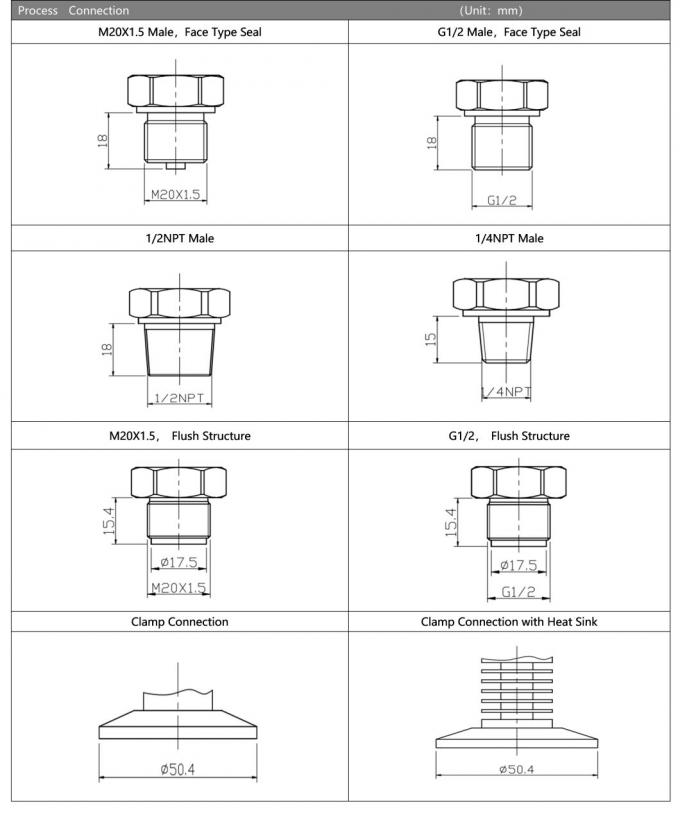

Connexion sous pression |
| J1 |
Une M20×1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
Le 7/16-20UNF |
| J5 |
Autres |
| |
Le code |
Connexion électrique |
| B1 |
Je suis Hirschmann. |
| B2 |
PG7 prise de courant |
| B3 |
Sortie du câble scellé |
| B4 |
2088 Enveloppes industrielles |
| B5 |
2088 Enveloppe industrielle avec affichage |
| B6 |
Autres |
| |
Le code |
Type de pression |
| G |
Pression de mesure |
| Une |
Une pression absolue |
| S |
Pression de référence scellée |
