BP9325 Capteur de pression de silicium d'eau Transmetteur Capteur de pression d'air Mv Sortie M12*1
Product Details
| Numéro de modèle.: | BP9325 | Type de fil: | G1/4 ou 1/2NPT Et ainsi de suite |
|---|---|---|---|
| Type de câblage: | À quatre fils | Milieu de mesure: | Gaz et liquide |
| Gamme: | 0 à 10 kPa | Personnalisé: | Personnalisé |
| Stabilité à long terme: | +-0,1% F.S/Année (type) | Temps de compensation.: | -10~70℃ |
| Diaphragme: | SS316L | Milieu de remplissage: | Huile de silicium |
| Spécification: | Personnalisé | Taper: | Capteur de pression au silicium piézorésistif |
| Type de signal de sortie: | Type analogique | Matériel: | acier inoxydable |
| Personnalisation: | Disponible peut OEM. | ||
| Mettre en évidence |
BP9325 Capteur de pression de silicium dans l'eau,Mv sortie eau détecteur de pression de silicium émetteur,Capteur de pression de l'air BP9325 |
||
Product Description

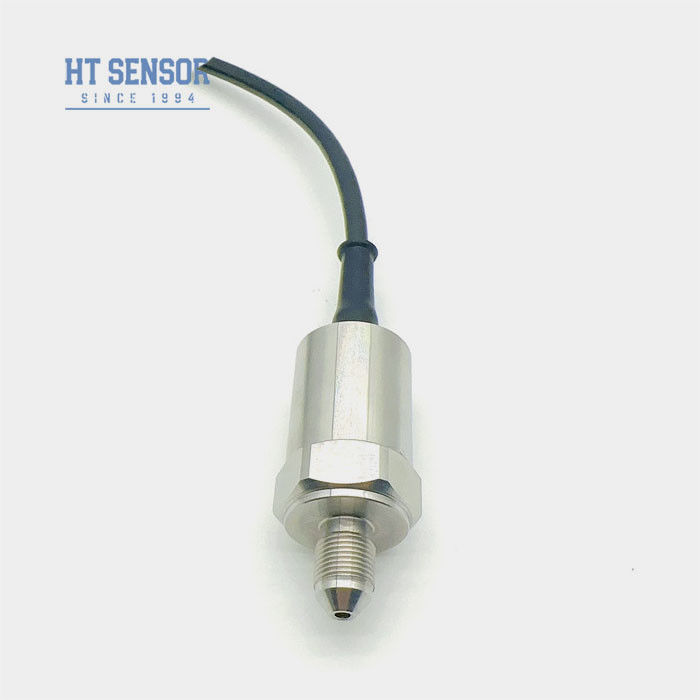

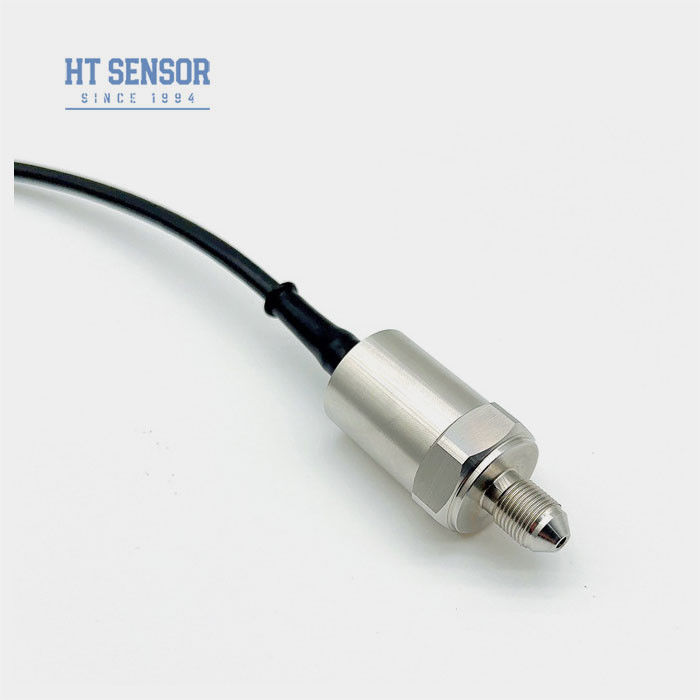

Transmetteur de pression en silicium HTsensor BP9325 pour air, gaz, eau, avec sortie mV
Introduction du transmetteur de pression en silicium :
Le capteur de pression piézorésistif en silicium BP9325 est un élément en silicium diffusé très stable élément. La pression différentielle du milieu mesuré est transmise à la membrane en silicium par une membrane d'isolation 316L et de l'huile de silicone. En utilisant l'effet piézorésistif du silicium diffusé, il atteint le but de mesurer la pression des liquides et des gaz
Caractéristiques du produit du transmetteur de pression en silicium:
- 1. Utilise une technologie de pointe et un boîtier en acier inoxydable 316L, avec des matériaux
- 2. tels que le titane complet et la membrane Hastelloy
- 3. Utilise des circuits à couche épaisse pour la compensation de température et la correction du point zéro
- 5. Haute fiabilité, répétabilité et stabilité
Applications du transmetteur de pression en silicium:
- 1. Convient pour mesurer la pression des gaz et liquides non corrosifs avec de l'acier inoxydable 316L
- 2. Appliqué dans les processus industriels sur site tels que le pétrole, la chimie, la métallurgie, la production d'électricité et l'hydrologie
- 3. Utilisé dans les industries marine et aéronautique
- 4. Systèmes de contrôle hydrauliques et pneumatiques
- 5. Contrôle de processus
Condition de base du transmetteur de pression en silicium:
- 1. Alimentation : ≤2mADC (valeur typique 1,5mADC)
- 2. Impédance d'entrée : 2,5KΩ~6KΩ
- 3. Impédance de sortie : 2,5KΩ~6KΩ
- 4. Connexion électrique : Broches Kovar plaquées or ou fils haute température de 100 mm
| Paramètres de performance du transmetteur de pression en silicium: | |||||
| Plage de mesure | Jauge (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | |||
| Absolu (A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Scellé (S) | 3500KPa, 7MPa, 10MPa, 20MPa, 40MPa, 60MPa, 100MPa | ||||
| Typ | Max | Unité | |||
| Linéarité | ±0,15 | ±0,3 | %F.S | ||
| Répétabilité | 0,05 | 0,1 | %F.S | ||
| Hystérésis | 0,05 | 0,1 | %F.S | ||
| Sortie de décalage zéro | 0±1 | 0±2 | mV | ||
| Sortie pleine échelle | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| Dérive de température du décalage zéro | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0,5 | ±1 | %F.S | ||
| Dérive de température à pleine échelle | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0,5 | ±1 | %F.S | ||
| Température compensée | ≤20KPa | 0~50 | ºC | ||
| ≥35kPa | 0~70 | ºC | |||
| Température de fonctionnement | -20~80 | ºC | |||
| Température de stockage | -40~125 | ºC | |||
| Surcharge admissible | Prendre la valeur la plus petite entre 3 fois la pleine échelle ou 120MPa | ||||
| Pression d'éclatement | 5X la pleine échelle | ||||
| Stabilité à long terme | 0,2 % | F.S/An | |||
| Matériau de la membrane | 316L | ||||
| Résistance d'isolement | ≥200MΩ 100VDC | ||||
| Joint torique | Caoutchouc nitrile ou caoutchouc fluoré | ||||
| Vibration | Aucun changement dans des conditions de 10gRMS, 20Hz à 2000Hz | ||||
| Choc | 100g, 11ms | ||||
| Temps de réponse | ≤1ms | ||||
| Milieu de remplissage | Huile de silicone | ||||
| Poids | ~0,1kg | ||||
| Les paramètres sont testés dans les conditions suivantes : courant constant de 1,5 mA et température ambiante de 25°C | |||||
