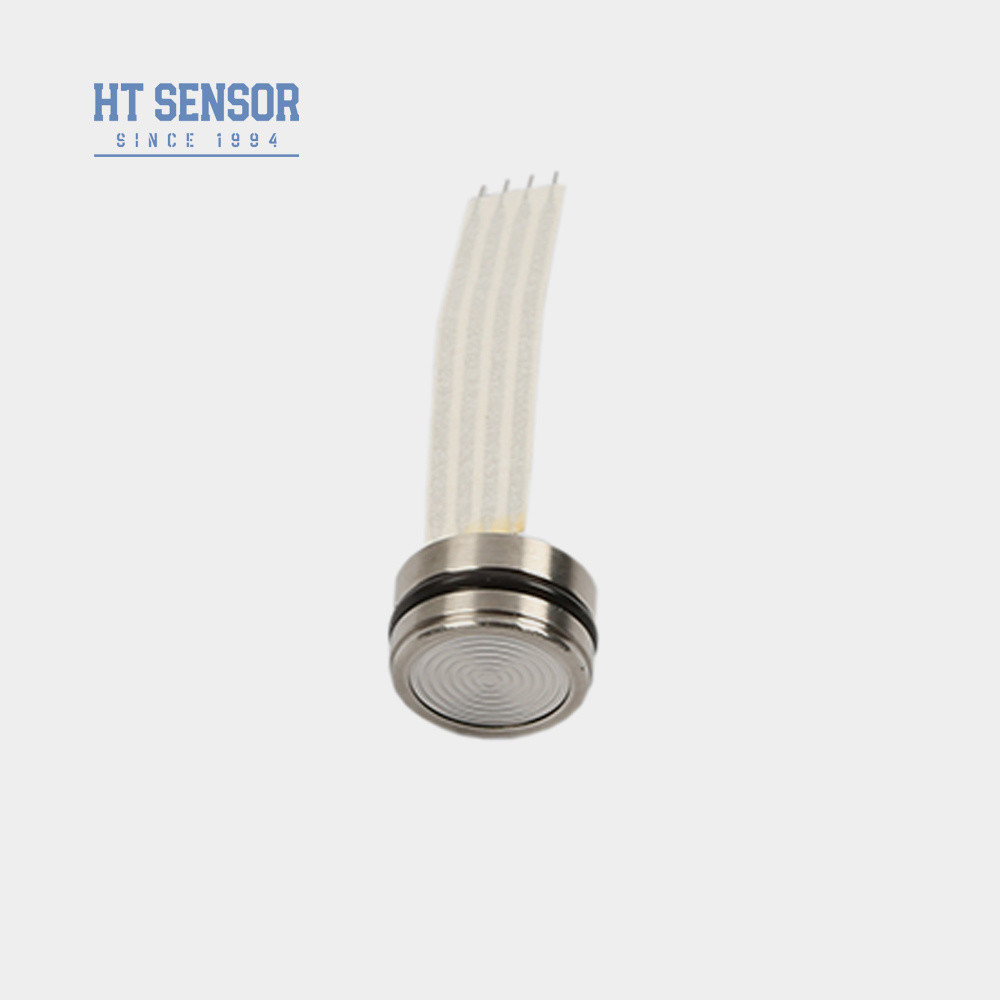

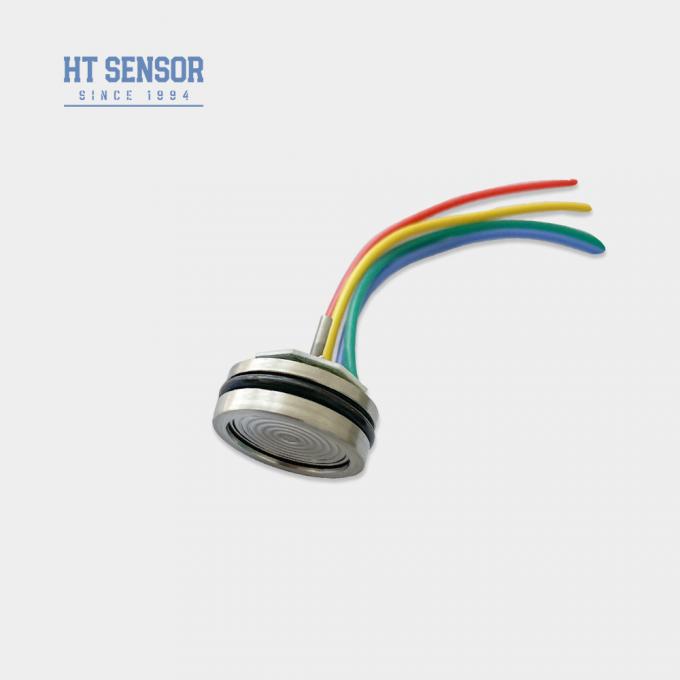

Détecteur de pression piézorésistif au silicium à base de diaphragme

ODM OEM Silicon Piezoresistive Pressure Sensor 5-10V Diaphragm Based Pressure Sensor
ODM OEM Silicon Piezoresistive Pressure Sensor 5-10V Diaphragm Based Pressure Sensor
ODM OEM Silicon Piezoresistive Pressure Sensor 5-10V Diaphragm Based Pressure Sensor ODM OEM Silicon Piezoresistive Pressure Sensor 5-10V Diaphragm Based Pressure Sensor
Informations de base
Lieu d'origine: Baoji, en Chine
Nom de marque: HT SENSOR
Certification: CE,RoHs,ISO9001
Numéro de modèle: HT26V
Quantité de commande min: 1
Prix: negotiable
Détails d'emballage: Paquet d'exportation standard
Délai de livraison: 5 à 8 jours ouvrables
Conditions de paiement: Western Union, L/C, T/T
Capacité d'approvisionnement: 5000 pièces/mois
meilleur prix Contactez
Détail Infomation
Modèle N°.: HT26V Type de signal de sortie: Type analogique
Portée: Pour les appareils à combustion interne Matériel: acier inoxydable 316l
Câblage du type: Banque à quatre fils ou en papier Mesure du milieu: Air et liquide
Le pouvoir: Puissance de 5 à 10 VDC Produits: 10 mv/v
Diamètre: 19mm Personnalisation: OEM et ODM
Mettre en évidence:

Détecteur de pression piézoresistif au silicium OEM

,

Capteur de pression piézoresistif au silicium 5V

,

Capteur de pression basé sur un diaphragme de 10 V

Description de produit

OEM HT26V 5-10V alimentation par le silicium capteur de pression pièces principales usine

HT26V Capteur de pression en silicium piézoresistant

Introduction du noyau de détecteur de pression en silicium:



HT26V est un noyau de capteur de pression en silicium piézorésistif. Il utilise l'effet piézorésistif du silicium diffus pour mesurer la pression des liquides et des gaz.L'alimentation à tension constante est relativement standard, inférieure à la hauteur normale du HT19, adaptée au montage spécial du boîtier.


Ce produit est un produit personnalisé, peut être personnalisé alimentation en tension constante ou alimentation en courant constant, la hauteur peut être personnalisée en fonction des besoins du champ,et enfin pleinement applicable aux exigences du client.

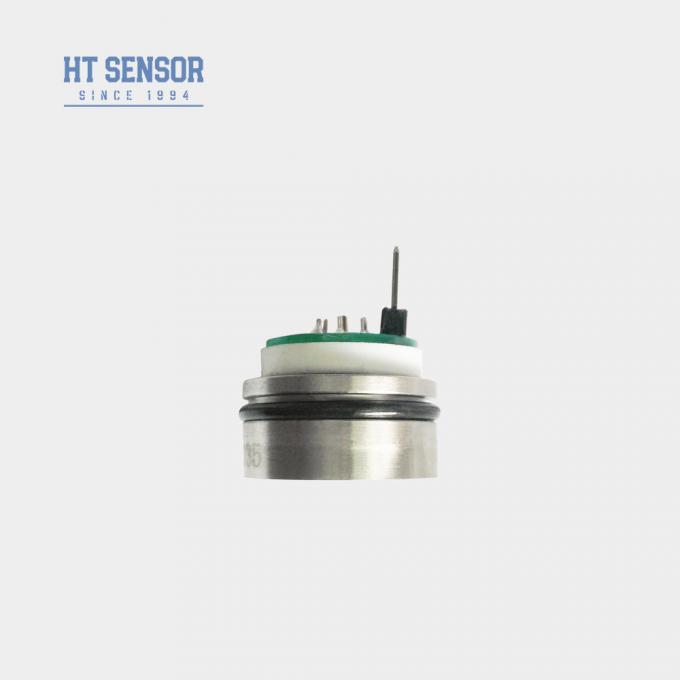

Détecteur de pression piézorésistif au silicium à base de diaphragme 0

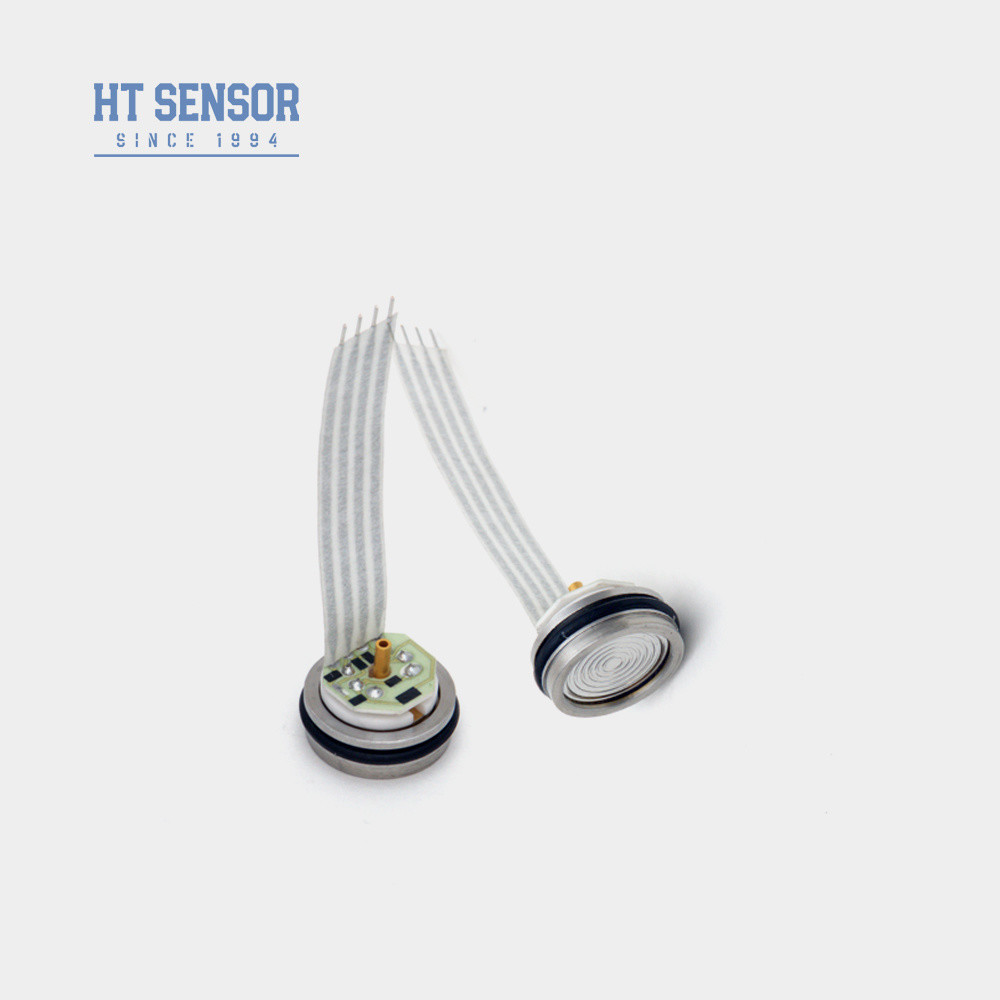

Détecteur de pression piézorésistif au silicium à base de diaphragme 1

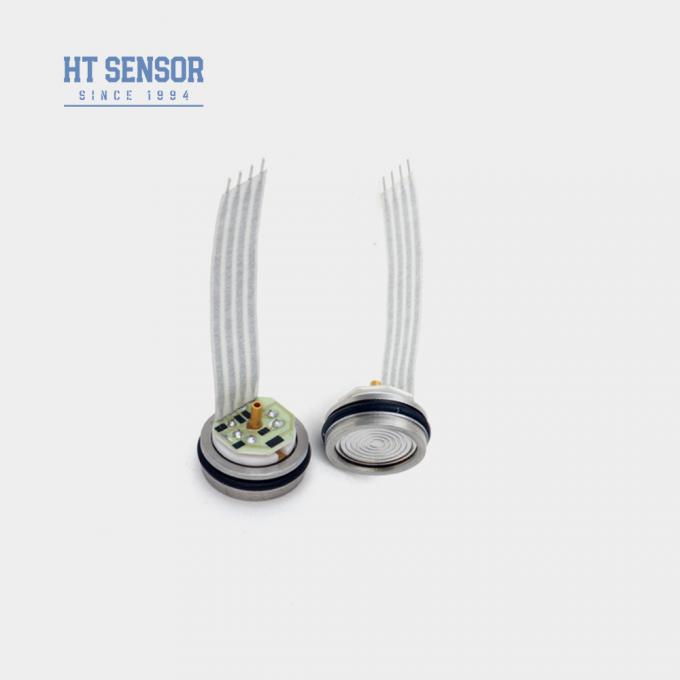

Détecteur de pression piézorésistif au silicium à base de diaphragme 2
Caractéristiques du produitd'un diamètre inférieur ou égal à 1 mm:
  1. Apporte et sortie de signaux standard à tension constante
  2. Haute fiabilité et excellente stabilité
  3. Leminutesla hauteur est de 7 mm, différentes structures peuvent être personnalisées
Applicationsd'un diamètre inférieur ou égal à 1 mm:
  1. Appliqué dans divers sites industriels.
  2. Il s'agit notamment du pétrole, de la chimie, de la métallurgie, de l'énergie et de l'hydrologie..
  3. Utilisé dans les industries maritimes et aéronautiques
  4. Convient pour les systèmes de commande hydraulique et pneumatique.
Performance électriqued'un diamètre inférieur ou égal à 1 mm:
  1. L'alimentation électrique: ≤ 10 VDC (5-10 VDC)
  2. Voltage de sortie en mode commun: 50% de l'entrée (typique)
  3. Impédance d'entrée:4KΩ~20KΩ
  4. Impédance de sortie:2.5KΩ~6KΩ
  5. Connexion électrique: fil à haute température de 100 mm, câble à ruban et connecteurs à broches.
Paramètres de performanced'un diamètre inférieur ou égal à 1 mm:
Plage de mesure Épaisseur (G) 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa et 2000KPa
Absolute (A) Les émissions de gaz à effet de serre sont calculées en fonction de la fréquence d'émission.
Sélectionné Le système d'aérodrome doit être équipé d'un système d'aérodrome.
  Le type Je suis désolé. Unité
Non-linéarité   ± 0.15 ± 0.3 % F.S.
Répétabilité  0.05 0.1 % F.S.
Hystérésis    0.05 0.1 % F.S.
Débit de compensation nul   0 ± 1 0 ± 2 MV
Produit à grande échelle   ≤ 20 KPa 50 ± 1 50 ± 2 MV
≥ 35 kPa 100 ± 1 100 ± 2 MV
Température de décalage zéro. ≤ 20 KPa ± 1 ± 25 % F.S.
≥ 35 kPa ± 0.8 ± 15 % F.S.
Température à pleine échelle. ≤ 20 KPa ± 1 ±2 % F.S.
≥ 35 kPa ± 0.8 ± 15 % F.S.
Temps compensé. ≤ 20 KPa 0 à 50 oC
≥ 35 kPa 0 à 70 oC
Température de fonctionnement - 20 à 80 oC
Température de stockage -40 à 125 oC
Surcharge admissible 3 fois l'échelle totale
Pression de rupture 5 fois la taille totale
Stabilité à long terme 0.2 %  F.S./année
Matériau du diaphragme autres
Résistance à l'isolation Pour les appareils à courant alternatif
Vibration Aucun changement dans des conditions de 10gRMS, de 20 Hz à 2000 Hz
Le choc 100 g, 11 ms
Temps de réponse ≤ 1 ms
Sceau de l'anneau O Déchets d'acier ou d'acier
Remplissage du milieu Huile de silicium
Le poids ~ 25 g
Les paramètres sont testés dans les conditions suivantes: 10V @ 25oC

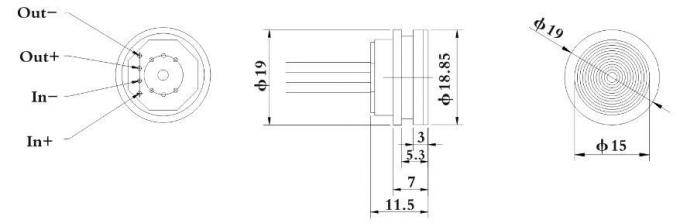

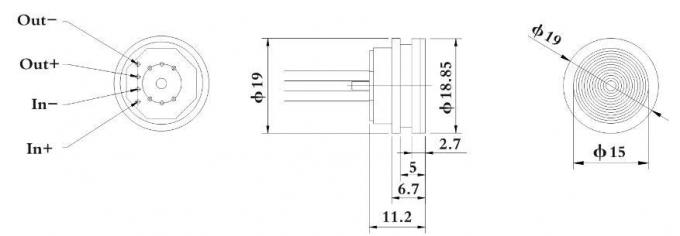

Construction du schémad'un diamètre inférieur ou égal à 1 mm
Tubes sous pression
Le débit d'électricité doit être supérieur à:		 Détecteur de pression piézorésistif au silicium à base de diaphragme 3
Normalement
≥ 3,5 MPaS
Le niveau de température de l'air doit être inférieur à:		 Détecteur de pression piézorésistif au silicium à base de diaphragme 4

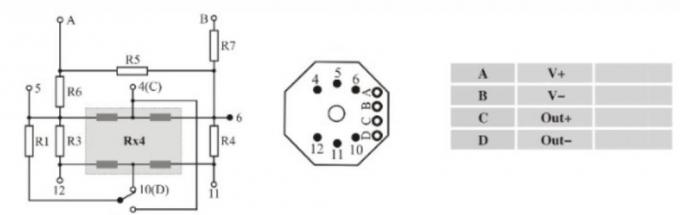

Connexion électrique et compensation
Détecteur de pression piézorésistif au silicium à base de diaphragme 5

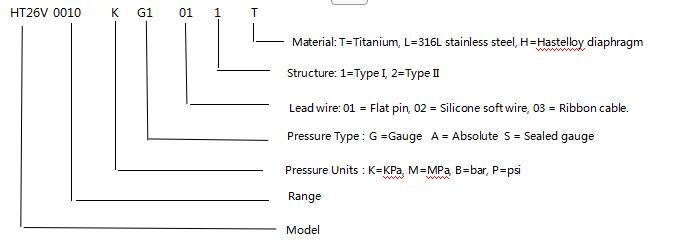

Exemples de sélection
Détecteur de pression piézorésistif au silicium à base de diaphragme 6
Conseils pour commander
1. Faites attention à l'ajustement entre la taille du noyau et le boîtier de l'émetteur pendant l'assemblage pour atteindre le
étanchéité requise
2Lors de l'assemblage du boîtier, assurez-vous qu'il est aligné verticalement et appliquez une pression uniforme pour éviter que la plaque de compensation ne soit bloquée ou endommagée.
3Si le support de mesure n'est pas compatible avec le diaphragme du noyau et le matériau du boîtier (316L), des instructions spéciales doivent être fournies lors de la commande.
4Évitez de presser le diaphragme du capteur avec des mains ou des objets tranchants pour éviter des dommages au noyau dus à une déformation ou à un perçage du diaphragme.
5. Gardez le port de pression du noyau de la jauge de pression ouvert à l'atmosphère et empêchez l'entrée d'eau, de vapeur d'eau ou de matières corrosives dans la chambre de pression négative du noyau.
6Si des modifications sont apportées aux câbles des broches, suivez l'étiquette sur le noyau pour référence.

Le FQA

1.Q: Quelles sont les caractéristiques de vos émetteurs de capteurs de pression?
A: haute précision, durabilité et excellentes performances.

2.Q: Puis-je personnaliser les spécifications spéciales?
R: Oui, nos ingénieurs peuvent personnaliser les produits pour répondre à des besoins spécifiques. Nous fournissons le service OEM et ODM

3Q: Quelle est votre capacité de production?
A: Je suis désolé. Nos installations de fabrication peuvent produire jusqu'à 30 000 émetteurs de capteurs de pression par mois, nous sommes donc pleinement capables de répondre aux besoins des commandes à grande échelle.il est conseillé de contacter notre équipe de vente à l'avance pour assurer une production en douceur et un calendrier de livraison
.
4.Q: Quelle est la période de livraison typique?
R: 5 à 8 jours ouvrables pour les modèles standard.

5Q: Quel est le prix des produits?
A: Prix compétitifs avec remises pour les commandes en vrac ou les partenaires à long terme
.
6.Q: Quelle est la garantie de vos produits? Et service après-vente?
R: Notre temps de garantie est de 24 mois après l'expédition, et notre service après-vente répondra à vos questions dans les 24 heures, l'instruction à distance par le réseau PC est toujours disponible.
