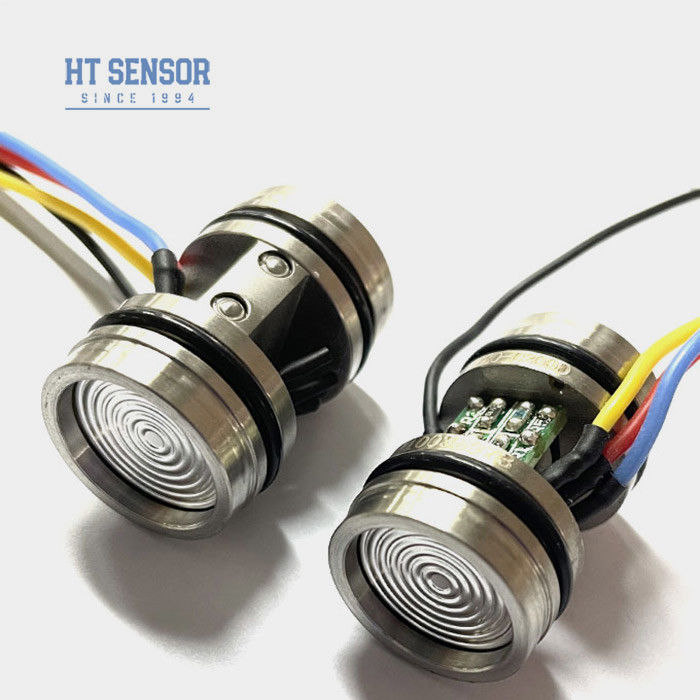

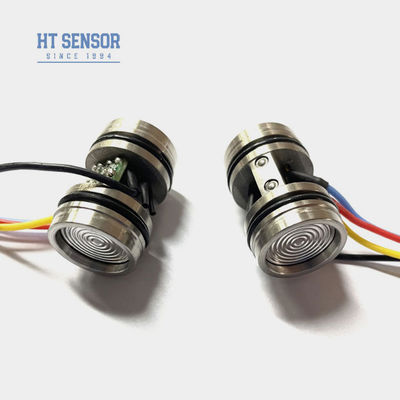

HT20V Capteur différentiel de pression de cellule Capteur de pression piézoresistif au silicium diffusé
Nom de la marque:
HT SENSOR
Numéro de modèle:
HT20V
Lieu d'origine:
Baoji, en Chine
Attestation:
CE,RoHs,ISO9001
Quantité minimum de commande:
1
Prix:
negotiable
Supply Ability:
5000 pièces/mois
Détails du produit
| Numéro de modèle.: | HT20V | Type de câblage: | À quatre fils |
|---|---|---|---|
| Milieu de mesure: | Gaz et liquide | Personnalisé: | Personnalisé |
| Pouvoir: | 10VDC | Forfait Transport: | carton |
| Taper: | Capteur de pression piézorésistive différentielle | Type de signal de sortie: | Type analogique |
| Matériel: | Acier inoxydable | Personnalisation: | Disponible | Demande personnalisée |
| Mettre en évidence |
HT20V Différentiel de pression du capteur,Diffusion de la pression du silicium par le capteur différentiel,Capteur de pression piézorésistif au silicium diffus |
||
Description du produit
Baoji Hengtong HT20V différentiel piézorésistant diffus de silicium détecteur de pression 10vdc
Introduction du capteur de pression en silicium diffusé différentiel:
Le HT20V est un capteur de pression différentielle utilisant uncomposé d'un élément de silicium comme noyau, enveloppé dans un boîtier en acier inoxydable de 316L,Le capteur fonctionne avec une fiabilité exceptionnelle.par un diaphragme en acier inoxydable et une huile de silicium scellée, assurant une précisionLa puce sensible reste isolée de lacontact direct avec le milieu de mesure, établissant un état entièrement solideCette structure permet de mesurer avec précision la pression différentielle.le produit polyvalent est adapté à diverses applications qui exigent des performances fiables etmesure précise de la pression différentielle
Caractéristiques du produitd'un détecteur de pression en silicium diffus différentiel:
- Performance stable et fiable
- Résistance élevée à la pression statique
- Résultats économiques
- Détection de la pression différentielle
- Instruments d'étalonnage de la pression
- Mesure du niveau du liquide
- L'alimentation électrique: ≤ 10 VDC
- Voltage de sortie en mode commun: 50% de l'entrée (typique)
- Impédance d'entrée:4KΩ~20KΩ
- Impédance de sortie:2.5KΩ~6KΩ
- Connexion électrique: fil à haute température de 100 mm.
| Paramètres de performanced'un détecteur de pression en silicium diffus différentiel: | ||||
| Plage de mesure | 10KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa et 2000KPa | |||
| Le type | Je suis désolé. | Unité | ||
| Linearité | ± 0.15 | ± 0.3 | % F.S. | |
| Répétabilité | 0.05 | 0.1 | % F.S. | |
| Hystérésis | 0.05 | 0.1 | % F.S. | |
| Débit de compensation nul | 0 ± 1 | 0 ± 2 | MV | |
| Produit à grande échelle | ≤ 20 KPa | 50 ± 1 | 50 ± 2 | MV |
| ≥ 35 kPa | 100 ± 1 | 100 ± 2 | MV | |
| Température de décalage zéro. | ≤ 20 KPa | ± 1 | ± 25 | % F.S. |
| ≥ 35 kPa | ± 0.8 | ± 15 | % F.S. | |
| Température à pleine échelle. | ≤ 20 KPa | ± 1 | ±2 | % F.S. |
| ≥ 35 kPa | ± 0.8 | ± 15 | % F.S. | |
| Temps compensé. | ≤ 20 KPa | 0 à 50 | oC | |
| ≥ 35 kPa | 0 à 70 | oC | ||
| Température de fonctionnement | - 20 à 80 | oC | ||
| Température de stockage | -40 à 125 | oC | ||
| Surcharge admissible | Prenez la plus petite valeur entre 3 fois l'échelle complète ou 4MPa | |||
| Pression de rupture | 5 fois la taille totale | |||
| Stabilité à long terme | 0.2 % | F.S./année | ||
| Matériau du diaphragme | autres | |||
| Résistance à l'isolation | Pour les appareils à courant alternatif | |||
| Vibration | Aucun changement dans des conditions de 10gRMS, de 20 Hz à 2000 Hz | |||
| Le choc | 100 g, 11 ms | |||
| Temps de réponse | ≤ 1 ms | |||
| Sceau de l'anneau O | Déchets d'acier ou d'acier | |||
| Remplissage du milieu | Huile de silicium | |||
| Le poids | ~ 45 g | |||
| Les paramètres sont testés dans les conditions suivantes: tension constante de 10 V et température ambiante de 25 °C | ||||
| Construction du schémad'un détecteur de pression en silicium diffus différentiel | |
| Dimension |  |
| Les notes:L'extrémité de sortie est la borne positive. Si les couleurs du fil changent, veuillez consulter l'étiquette attachée au capteur pour obtenir des informations précises. | |
| Connexion électrique et compensationd'un détecteur de pression en silicium diffus différentiel |
|
| Exemples de sélection |
| Conseils pour commander |
1. Faites attention à l'ajustement entre la taille du noyau et le boîtier de l'émetteur pendant l'assemblage pour atteindre l'étanchéité requise
2Lors de l'assemblage du boîtier, assurez-vous qu'il est aligné verticalement et appliquez une pression uniforme pour éviter ou endommager la plaque de compensation.
3Si le support de mesure n'est pas compatible avec le diaphragme du noyau et le matériau du boîtier (316L), des instructions spéciales doivent être fournies lors de la commande.
4Évitez de presser le diaphragme du capteur avec des mains ou des objets tranchants pour éviter des dommages au noyau dus à une déformation ou à un perçage du diaphragme.
5. Gardez le port de pression du noyau de la jauge de pression ouvert à l'atmosphère et empêchez l'entrée d'eau, de vapeur d'eau ou de matières corrosives dans la chambre de pression négative du noyau.
6Si des modifications sont apportées aux câbles des broches, suivez l'étiquette sur le noyau pour référence.
2Lors de l'assemblage du boîtier, assurez-vous qu'il est aligné verticalement et appliquez une pression uniforme pour éviter ou endommager la plaque de compensation.
3Si le support de mesure n'est pas compatible avec le diaphragme du noyau et le matériau du boîtier (316L), des instructions spéciales doivent être fournies lors de la commande.
4Évitez de presser le diaphragme du capteur avec des mains ou des objets tranchants pour éviter des dommages au noyau dus à une déformation ou à un perçage du diaphragme.
5. Gardez le port de pression du noyau de la jauge de pression ouvert à l'atmosphère et empêchez l'entrée d'eau, de vapeur d'eau ou de matières corrosives dans la chambre de pression négative du noyau.
6Si des modifications sont apportées aux câbles des broches, suivez l'étiquette sur le noyau pour référence.
| Questions et réponses |
A: haute précision, durabilité et excellentes performances.
.
.
2.Q: Puis-je personnaliser les spécifications spéciales?
R: Oui, nos ingénieurs peuvent personnaliser les produits pour répondre à des besoins spécifiques. Nous fournissons le service OEM et ODM3Q: Quelle est votre capacité de production?
A: Je suis désolé. Nos installations de fabrication peuvent produire jusqu'à 30 000 émetteurs de capteurs de pression par mois, nous sommes donc pleinement capables de répondre aux besoins des commandes à grande échelle.il est conseillé de contacter notre équipe de vente à l'avance pour assurer une production en douceur et un calendrier de livraison.
4.Q: Quelle est la période de livraison typique?
R: 5 à 8 jours ouvrables pour les modèles standard.5Q: Quel est le prix des produits?
A: Prix compétitifs avec remises pour les commandes en vrac ou les partenaires à long terme.
6.Q: Quelle est la garantie de vos produits? Et service après-vente?
R: Notre temps de garantie est de 24 mois après l'expédition, et notre service après-vente répondra à vos questions dans les 24 heures, l'instruction à distance par le réseau PC est toujours disponible.Points forts du produit
